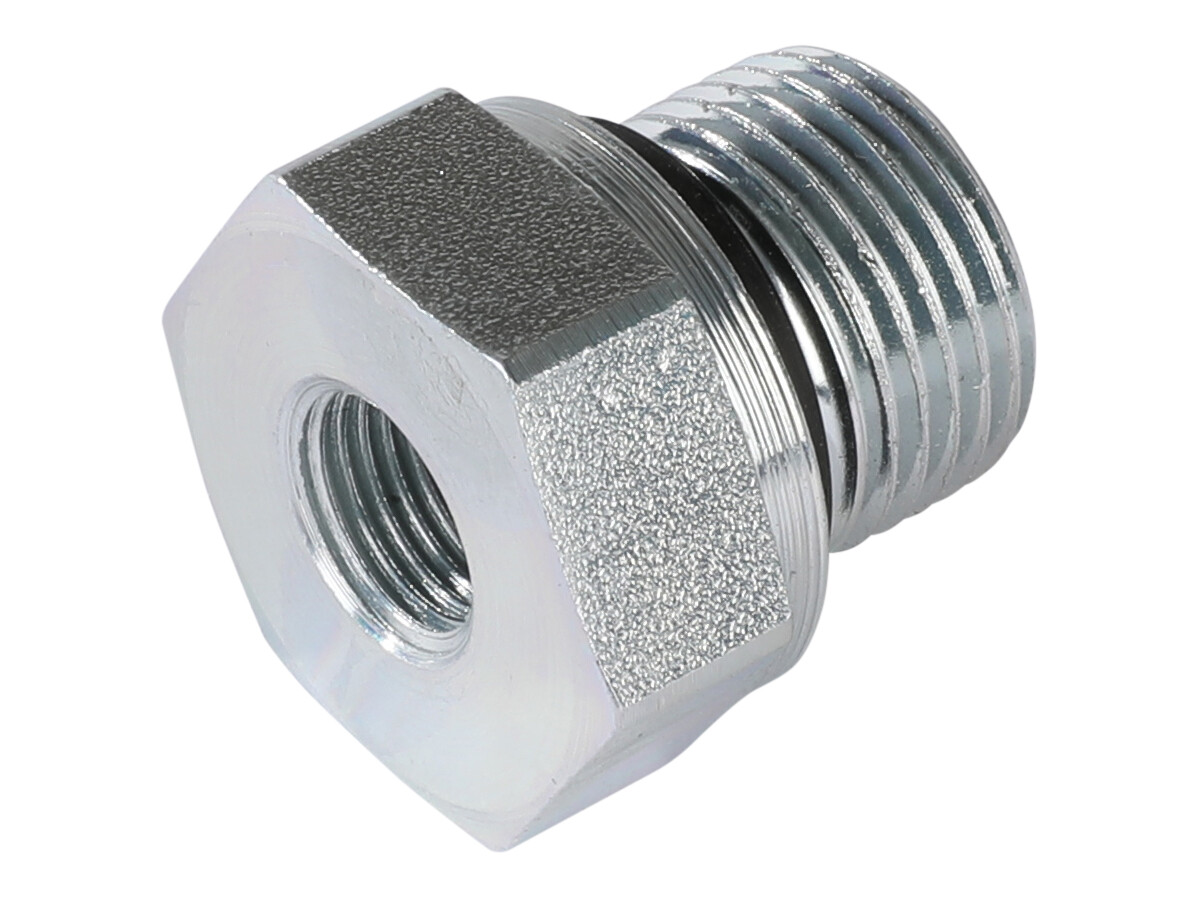

Adapter, Utv-G 3/8''-ED, Inv-G 1/8''
Gängreducering för anpassning mellan två BSPP-gängstorlekar (Whitworth parallell) i en hydraulanslutning. Kopplingen har utvändig gänga G 3/8 på ena sidan och invändig gänga G 1/8 på den andra, för att reducera en större port eller anslutning till en mindre gängstorlek.
Tätning sker med WD profil-tätningsring med NBR som tätningsmaterial. Ytbehandling är zink-nickel, och korrosionsbeständighet är angiven till 1200 timmar saltspray (DIN EN ISO 9227). Maxtryck 630 bar och temperaturområde -35 till +100.
Typiska användningsområden
- Reducering av BSPP-portstorlek på hydraulkomponenter till en mindre BSPP-anslutning
- Hydraulikens rör- och slangmontage där ett G 3/8 gränssnitt behöver anpassas till G 1/8
Artikelnummer:
RI-38-18ED
Förpackningsstorlek:
100 st
Minsta beställningskvantitet:
1 st
Diameter rör
0 mm
Gänga inv.
G 1/8 BSP
Gänga utv.
G 3/8 BSP
L1
22,5 mm
L2
8,5 mm
Längd
22.5 mm
Modell kod
FI-RED-R3/8-WD-R1/8-B-W3
Märke namn
Stauff
Packningsmaterial
NBR
REACH compliant
Ja
RoHs compliant
Ja
Rostbeständighet
1200 hours salt spray DIN EN ISO 9227
S1
22 mm
Sexkant
22 mm
Säkerhetsfaktor
4
Temperatur max.
+100 °C
Temperatur min.
-35 °C
Thread T1
G 3/8 BSP
Thread T2
G 1/8 BSP
Tillverkningsmaterial
Stål
Totallängd
22.5 mm
Tryck max.
630 bar
Typ
Kort
Vinkel
0 °
Ytskiktbehandling
Zink-Nickel
i
12 mm
Förpackningsstorlek
100 st
Streckkod
130528
Bruttovikt
0,04 Kg
Nettovikt
0,04 Kg
Ursprungsland
DEU
Intrastat artikelkod
73071110
Gängreducering för anpassning mellan två BSPP-gängstorlekar (Whitworth parallell) i en hydraulanslutning. Kopplingen har utvändig gänga G 3/8 på ena sidan och invändig gänga G 1/8 på den andra, för att reducera en större port eller anslutning till en mindre gängstorlek.
Tätning sker med WD profil-tätningsring med NBR som tätningsmaterial. Ytbehandling är zink-nickel, och korrosionsbeständighet är angiven till 1200 timmar saltspray (DIN EN ISO 9227). Maxtryck 630 bar och temperaturområde -35 till +100.
Typiska användningsområden
- Reducering av BSPP-portstorlek på hydraulkomponenter till en mindre BSPP-anslutning
- Hydraulikens rör- och slangmontage där ett G 3/8 gränssnitt behöver anpassas till G 1/8
