Adapter Rak, Utv-JIC, Utv-G-ED, Syrafast

Temperature/pressure reduction:
_x000D_ -60°C to +20°C = 0%.
+20°C to +50°C = 5%.
+50°C to +100°C = 11%.
+100°C to +200°C = 20%.
+200°C to +300°C = 29%.
+300°C to +400°C = 33%.

Partnumber:
JGE-24-24ED-SY

Package size:
1 st

Min. order quantity is:
1 st
Angle
0 °

Brand Name
Volz

Diameter pipe
35 - 38 mm

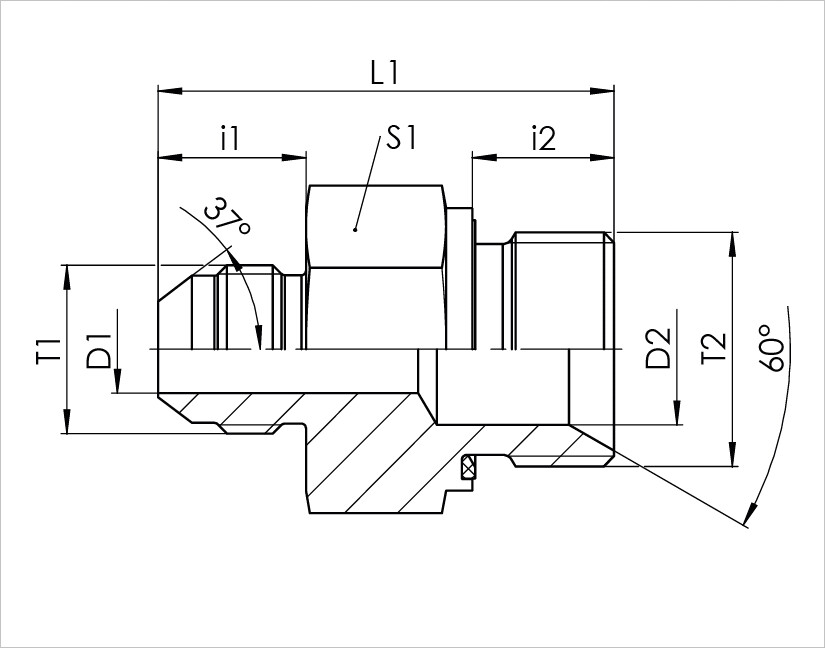

Dimension D1
33 mm

Dimension D2
36 mm

Dimension L1
68.5 mm

Dimension S1
55 mm

Dimension i1
27.5 mm

Dimension i2
22 mm

Material
Acid-resistant steel

Material quality
1.4571 / AISI316Ti

Model code
1052510-24-24

Pressure max.
210 bar

Temperature max.
+200 °C

Temperature min.
-20 °C

Thread
G 1.1/2 BSP

Thread T1
1.7/8-12 UNF

Thread T2
G 1.1/2 BSP

Thread outer
1.7/8-12 JIC

Thread outer
G 1.1/2 BSP
Package size
1 st

Barcode
206205

Gross weight
Kg

Net weight
Kg

Country of origin
deu
