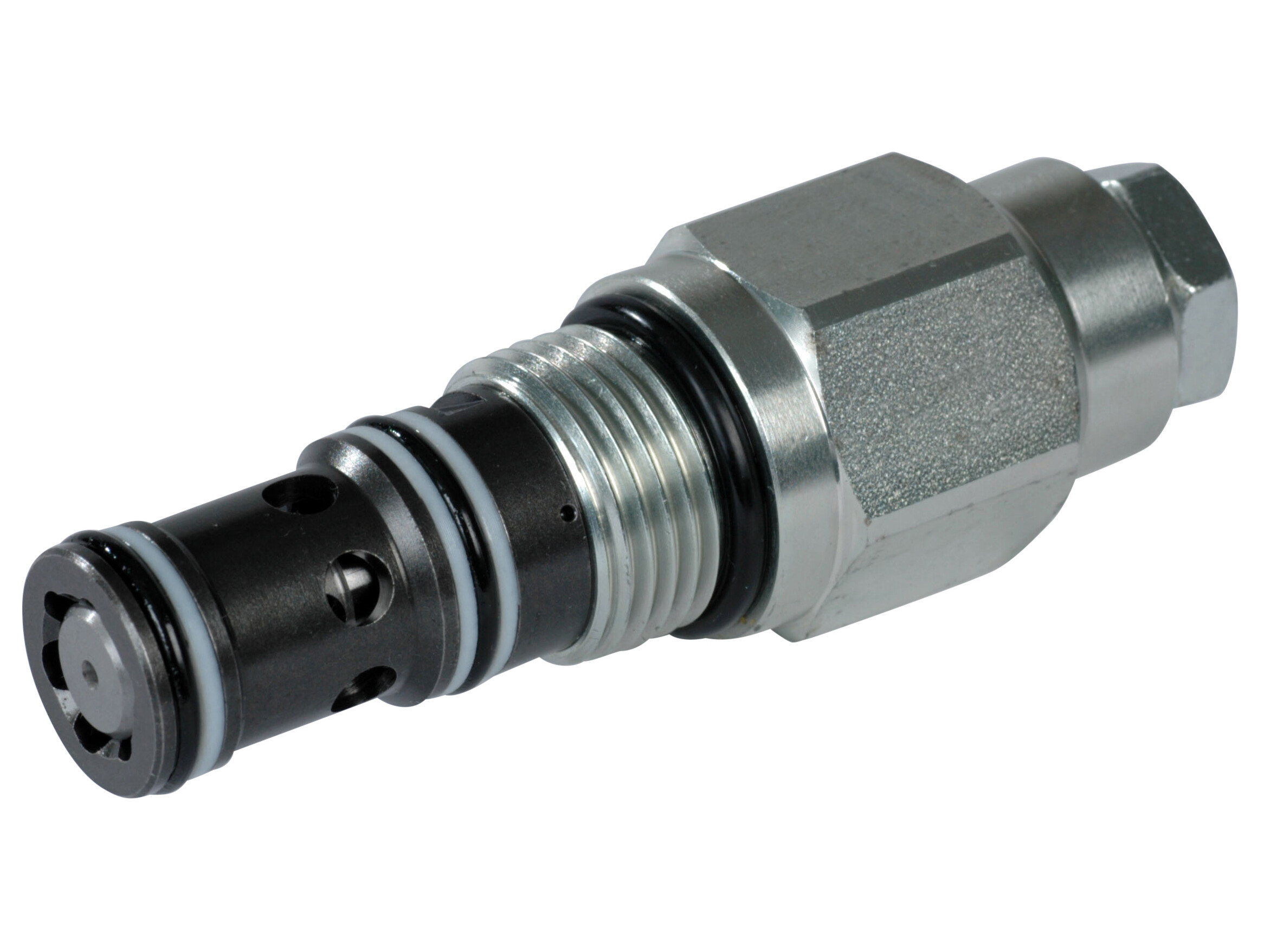

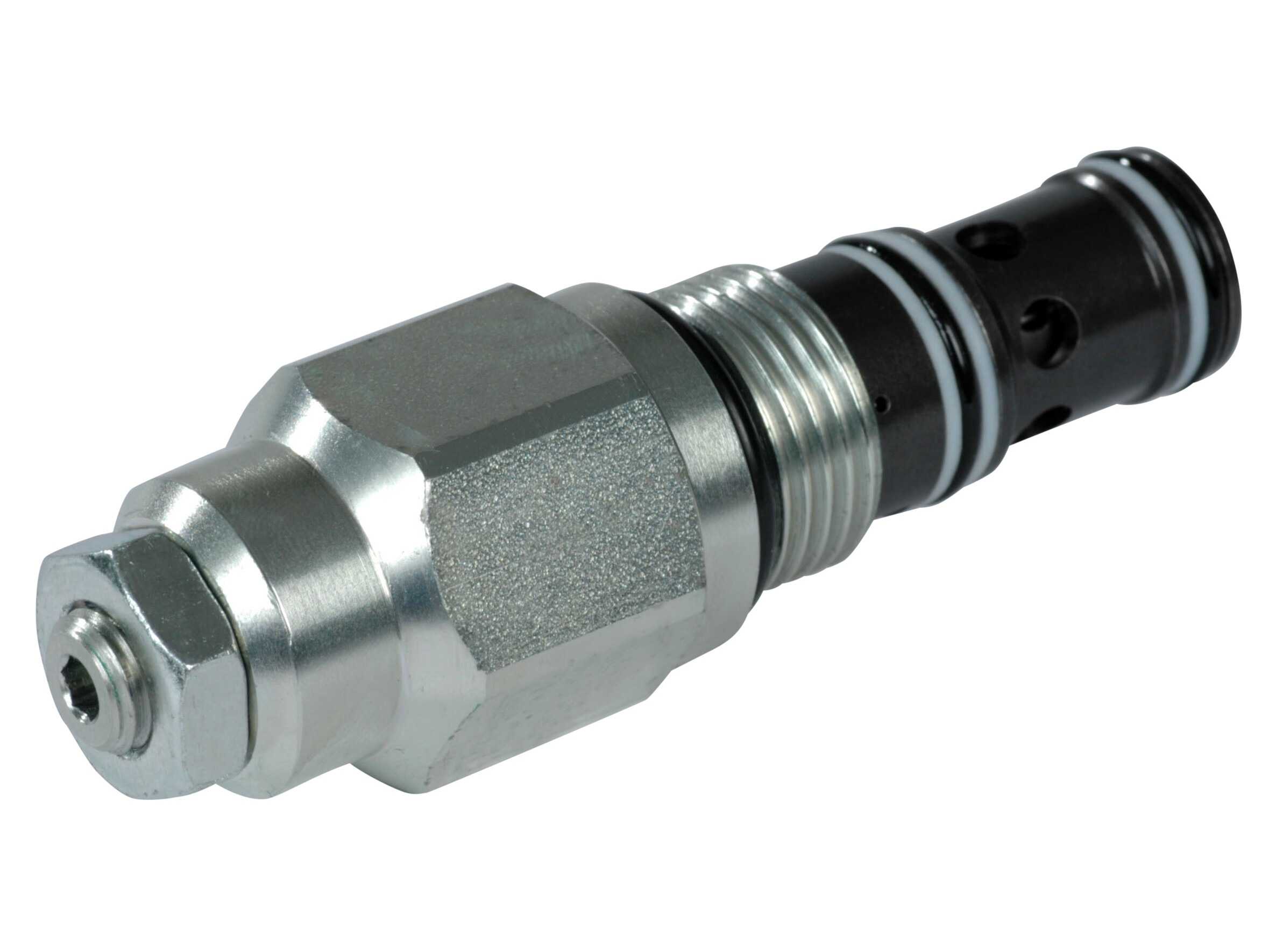

SB-ventil 60l/m 80-230bar 3:1 CB10 HV-3-A-1-E-150-B-00

CB10-HV, Hydraulisk Ventileret Ventil

Operation

CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.

Artikelnummer:
820261719

Förpackningsstorlek:
0 pcs

Minsta beställningskvantitet:
1 pcs
Ventilhus till Orbital Motor MM-DH/DS-LS-CB10-4B
Varenummer: 11026320
Ventilblok f. Orbit Motor MM-OMP/OMR/WP/WR-LS-CB10-4B
Varenummer: 11026334
Ventilhus SDC10-3S-SE3B 3/8
Varenummer: 922517310
Pakningssæt CB 10
Varenummer: 230001020
Cavity
SDC10-3S

Flow Nominel
60 lpm

Forureningsgrad maks.
20/18/14 - ISO 4406

Model kode
CB10-HV-3-A-1-E-150-B-00

Mærke navn
Danfoss

Olieviskositet anbefalet
12 - 54 cSt

Pakningsmateriale
NBR

Pilotforhold
3:1

Tilspændingsmoment
45 - 50 Nm

Tryk maks.
350 bar

Trykindstilling maks.
230 bar

Trykindstilling min.
80 bar
Pakke str.
0 pcs

Stregkode
5704334370383

Brutto vægt
0,20 Kg

Netto vægt
0,20 Kg

Oprindelsesland

Intrastat varekode
84812010

CB10-HV, Hydraulisk Ventileret Ventil

Operation

CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
