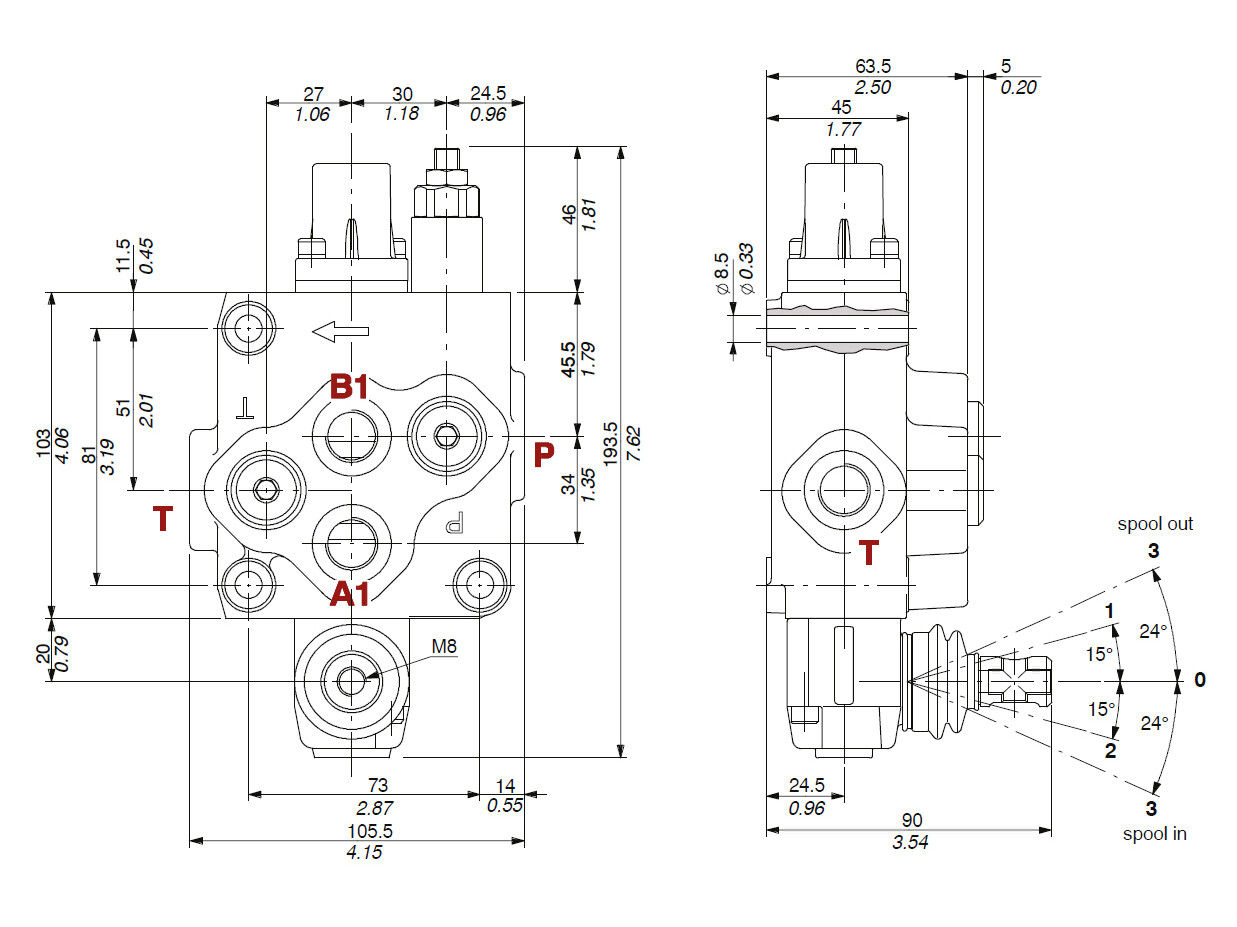

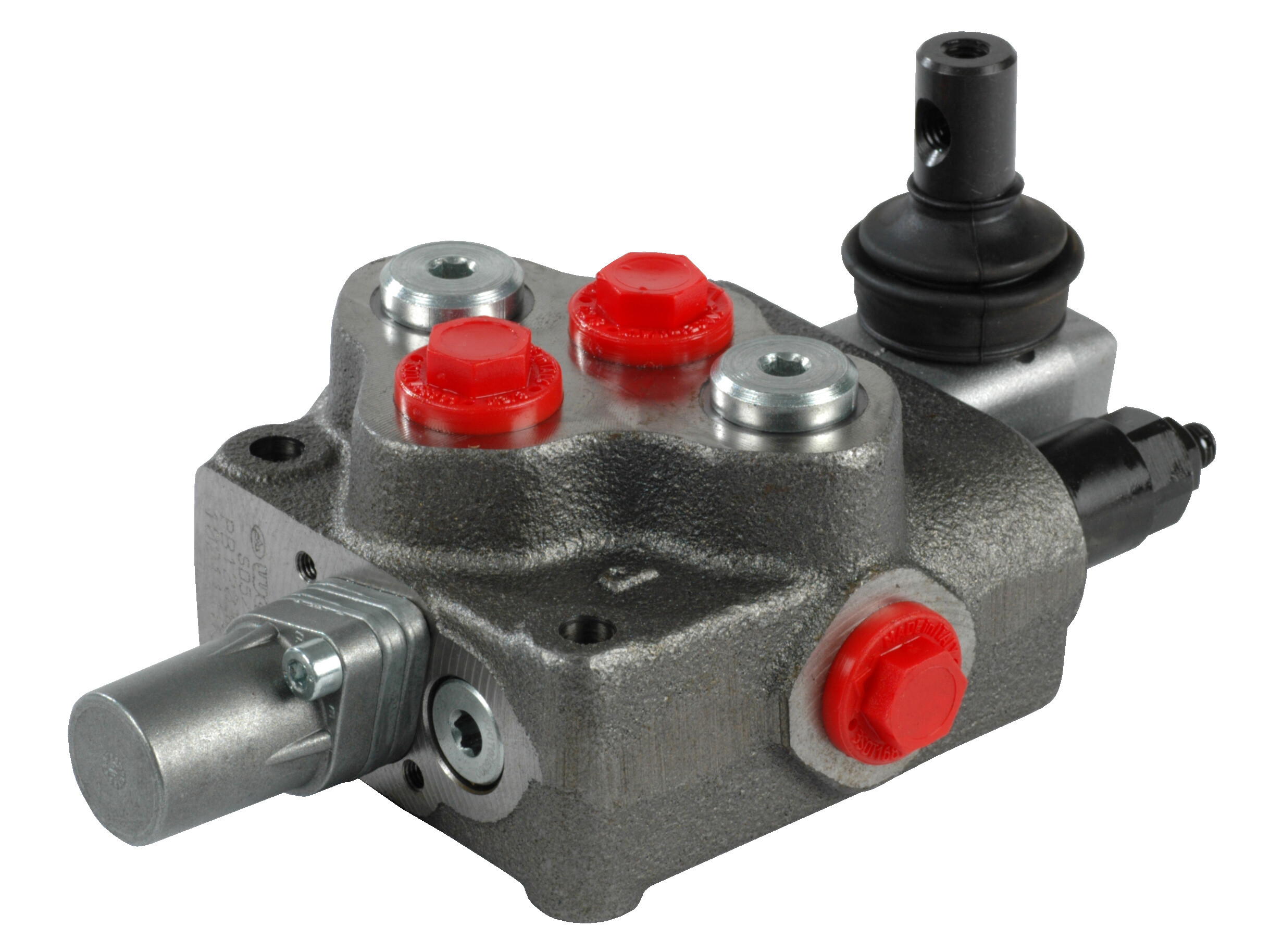

SD5/1-N(KG3-120)/19L Walvoil

1-sektions SD5 monoblok retningsventil med indbygget trykbegrænsningsventil og een glider. Manuelt aktiveret med håndtag.

Gliderfunktion: Dobbeltvirkende med port A og B spærret i neutralstilling. positionslås i position 1 og fjedercentreret i position 0 og 2.

Åbent center (gennemløb port P til T i neutralstilling).



Maks. arbejdstryk, porte : P, A, B = 315 bar (parallel), 250 bar (serie). T = 25 bar.

Nominel flow, Q: 45 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 3/8". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.

Artikelnummer:
102111036

Förpackningsstorlek:
0 pcs

Minsta beställningskvantitet:
1 pcs
LeverAL01-M8x120, Walvoil L/SDM080,SD4,SD5
Artikelnummer: 170011012
Lever housing SD4, SD5, SD6
Artikelnummer: 5LEV105000
S5/9 mount.kit, detent pos.1 and spring return position 2
Artikelnummer: 5V09105010
Rubber bellow for SD4,SD5,SD6 standard lever housing
Artikelnummer: SOF136240
Brand Name
Walvoil

Contamination level max.
-/19/16 - ISO 4406

Flow rate nominal LMin
45 lpm

Lever
Eksklusiv

Material
Støbejern

Model code
SD5/1-N(KG3-120)/19L

Number of sections
1

Oil viscocity recommended
12 - 400 cSt

Port P
G 3/8 BSP

Port T
G 3/8 BSP

Pressure T max.
25 bar

Pressure carry-over
Nej

Pressure max.
315 bar

Pressure relief valve
Ja

Pressure setting max.
200 bar

Pressure setting min.
63 bar

Working ports
G 3/8 BSP
Förpackningsstorlek
0 pcs

Streckkod
5704334295464

Bruttovikt
3,44 Kg

Nettovikt
3,44 Kg

Ursprungsland
ITA

Intrastat artikelkod
84812010

1-sektions SD5 monoblok retningsventil med indbygget trykbegrænsningsventil og een glider. Manuelt aktiveret med håndtag.

Gliderfunktion: Dobbeltvirkende med port A og B spærret i neutralstilling. positionslås i position 1 og fjedercentreret i position 0 og 2.

Åbent center (gennemløb port P til T i neutralstilling).



Maks. arbejdstryk, porte : P, A, B = 315 bar (parallel), 250 bar (serie). T = 25 bar.

Nominel flow, Q: 45 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 3/8". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.
