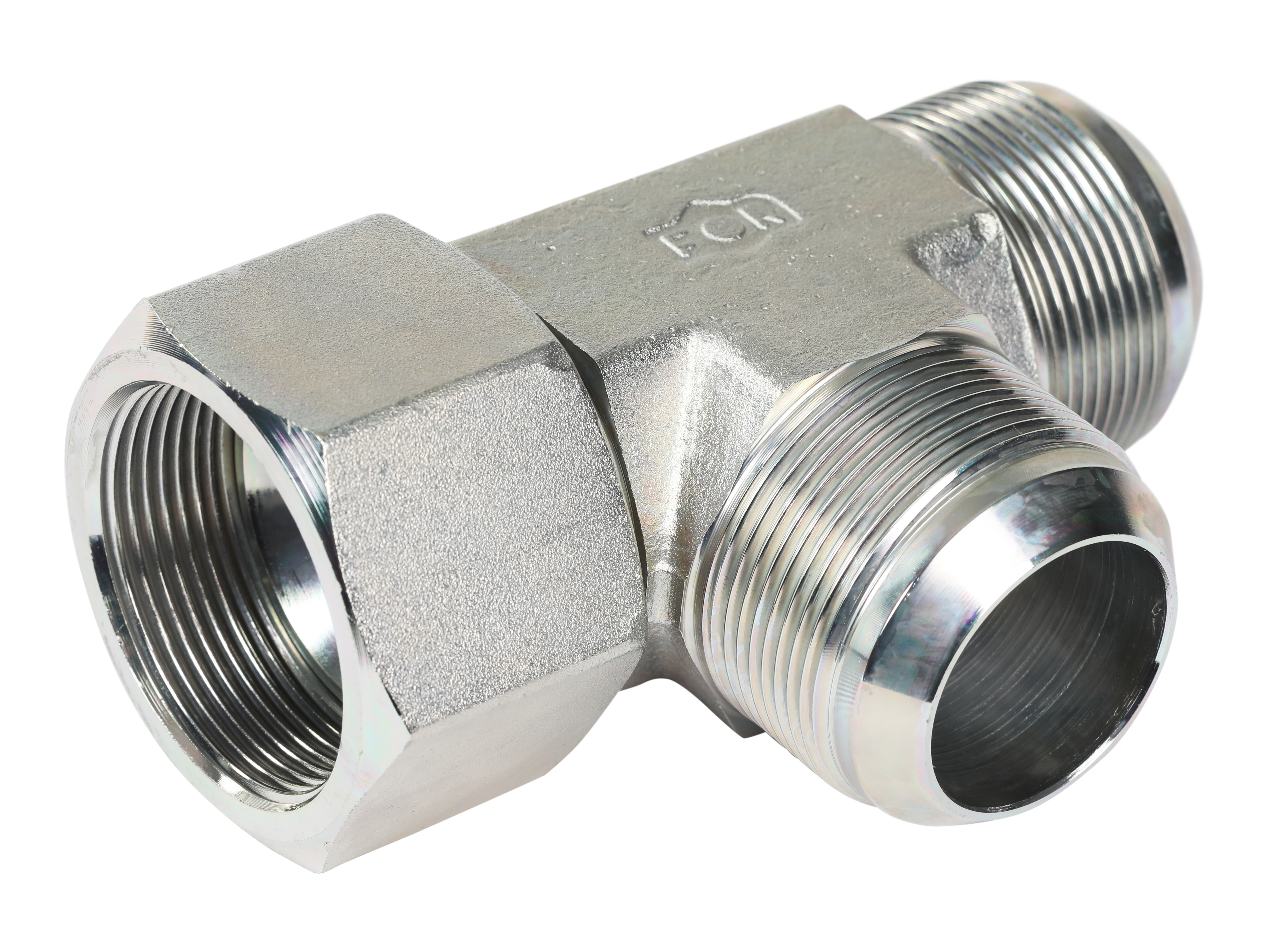

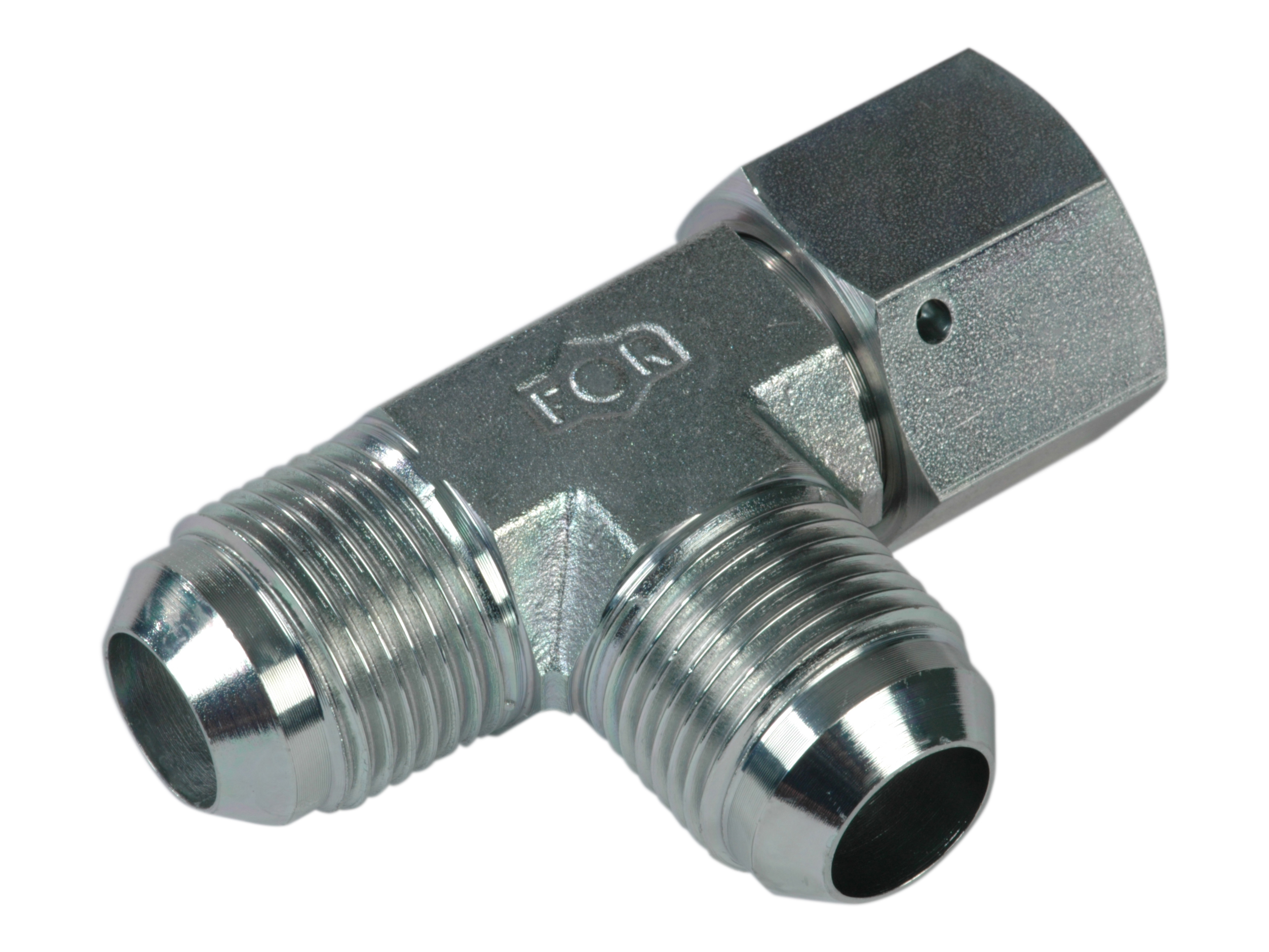

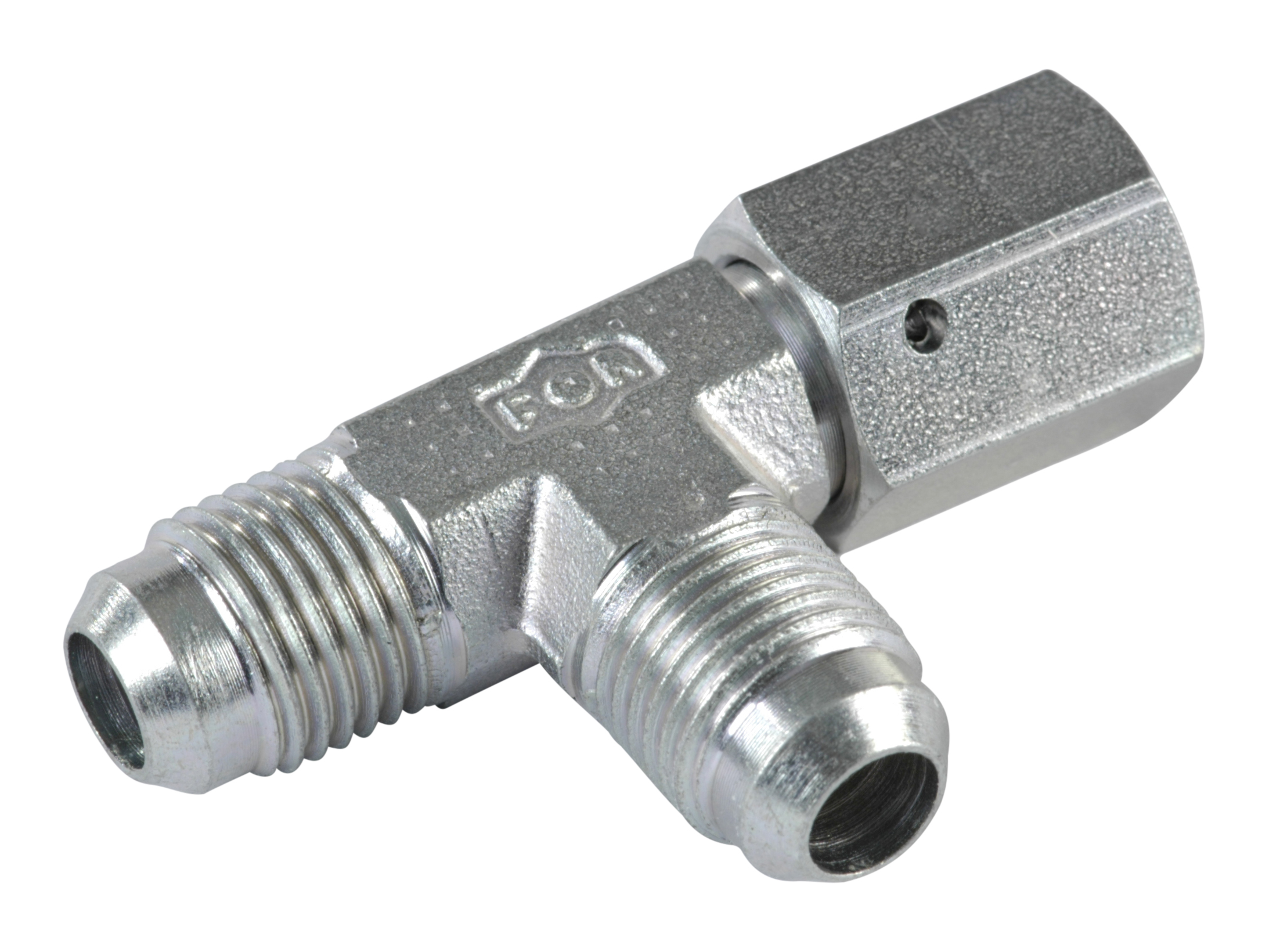

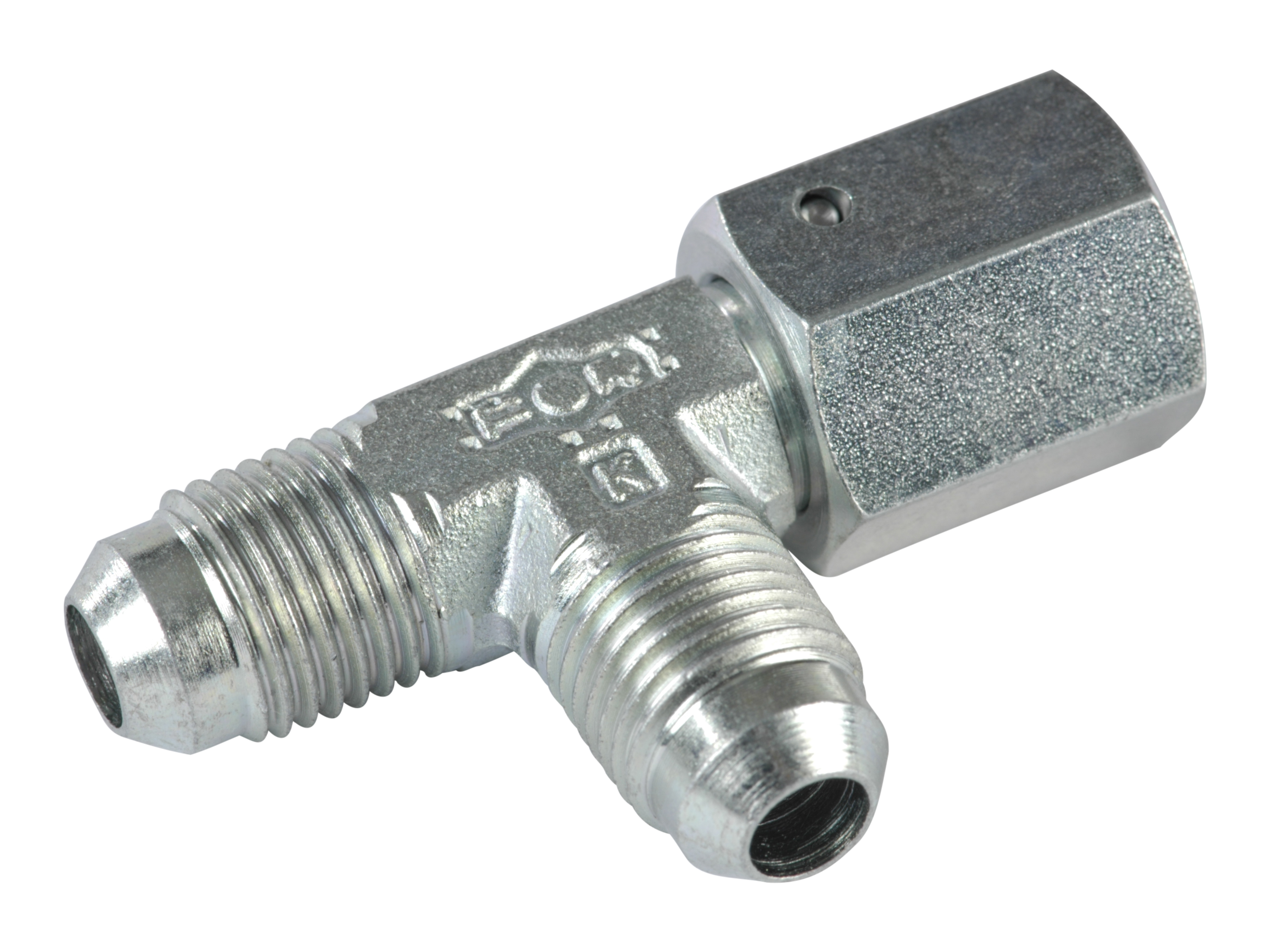

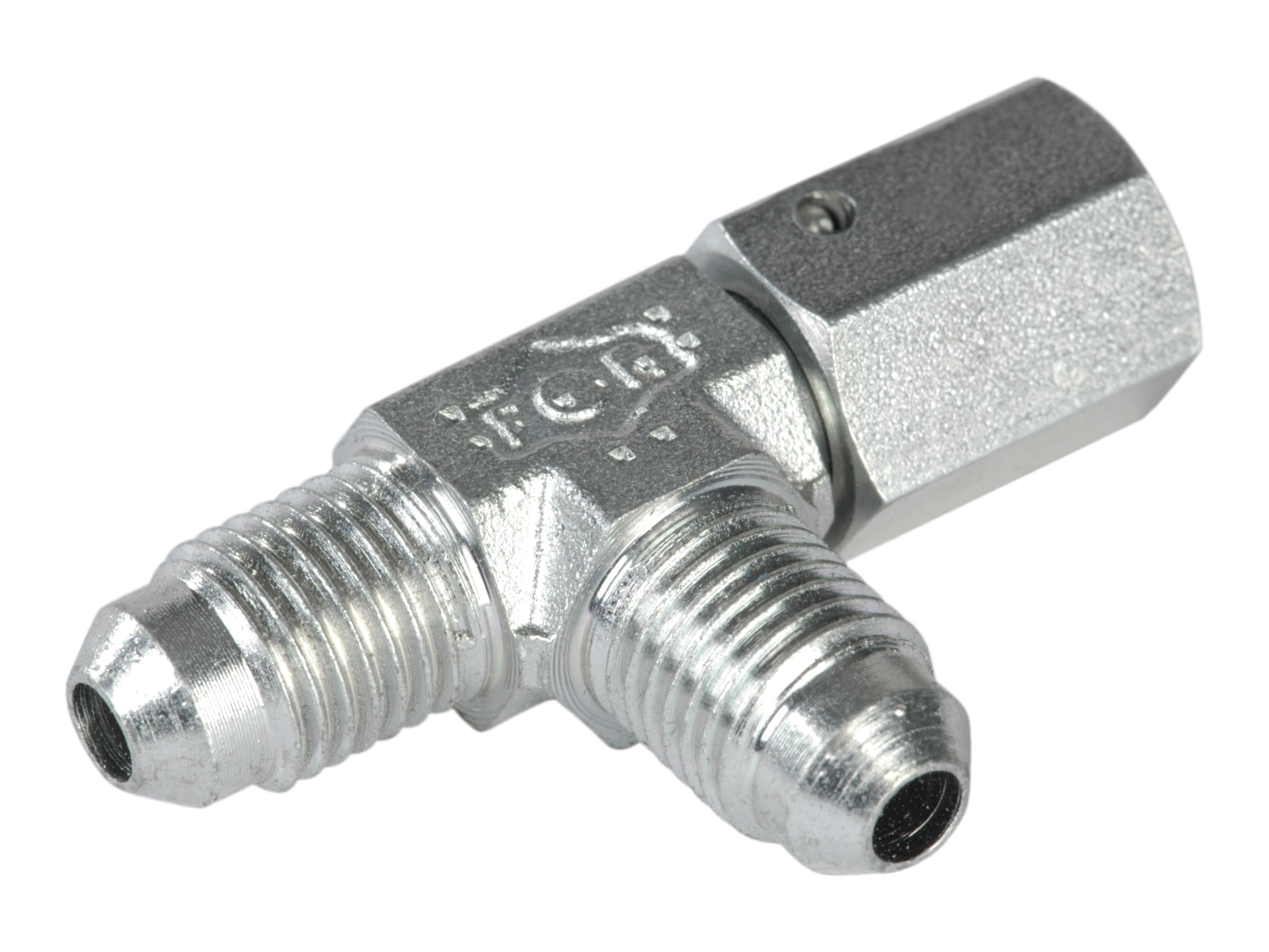

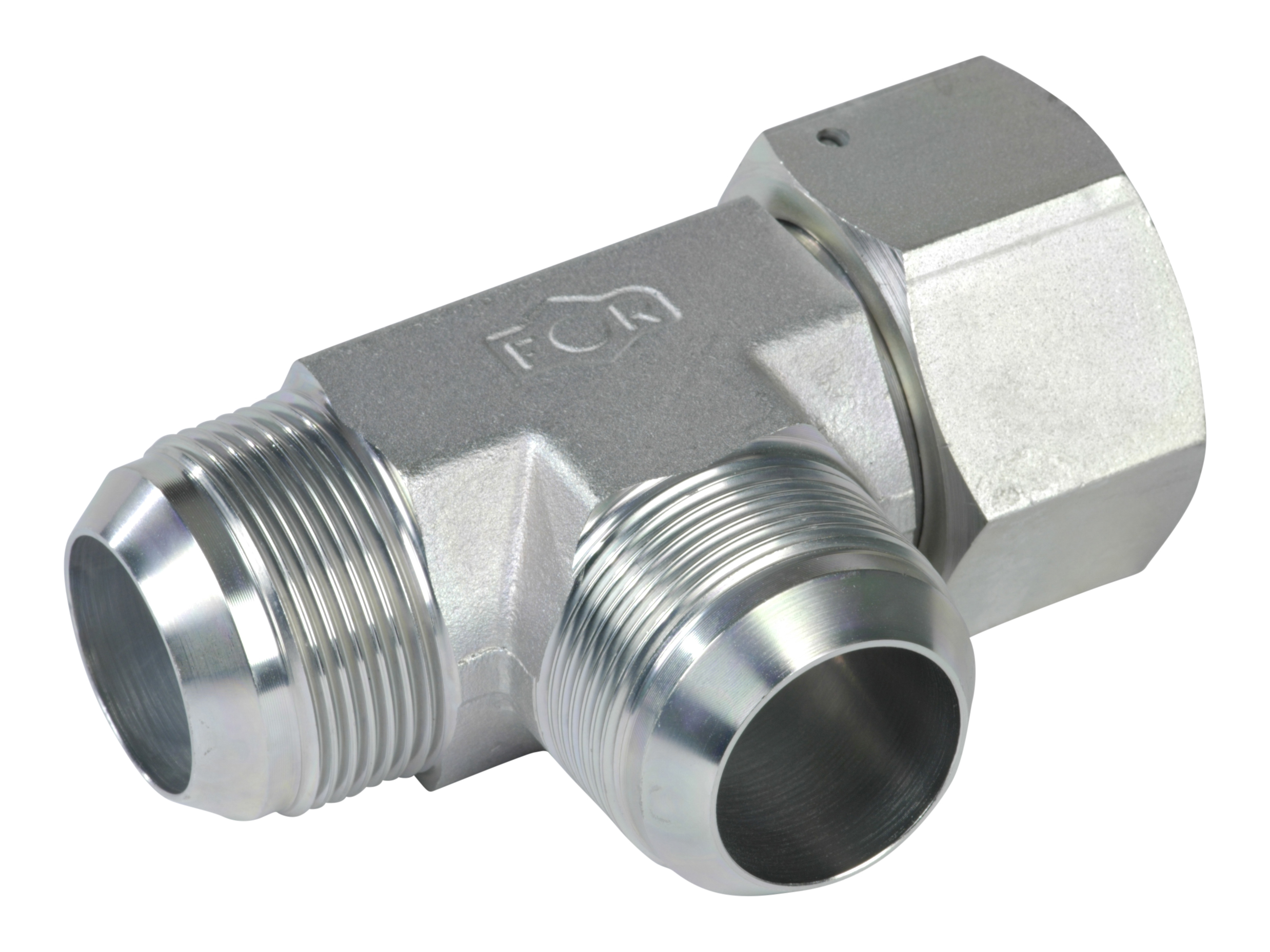

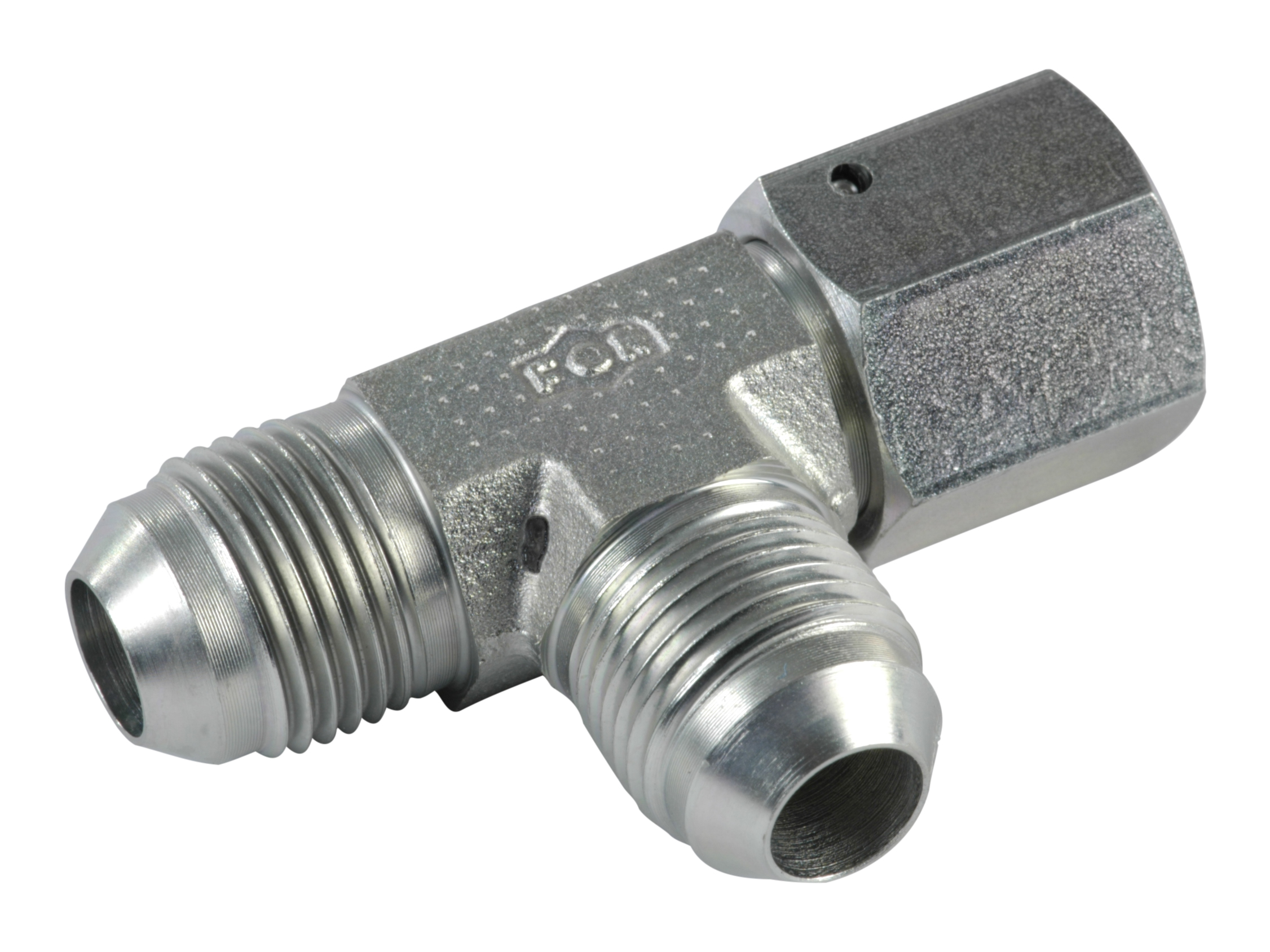

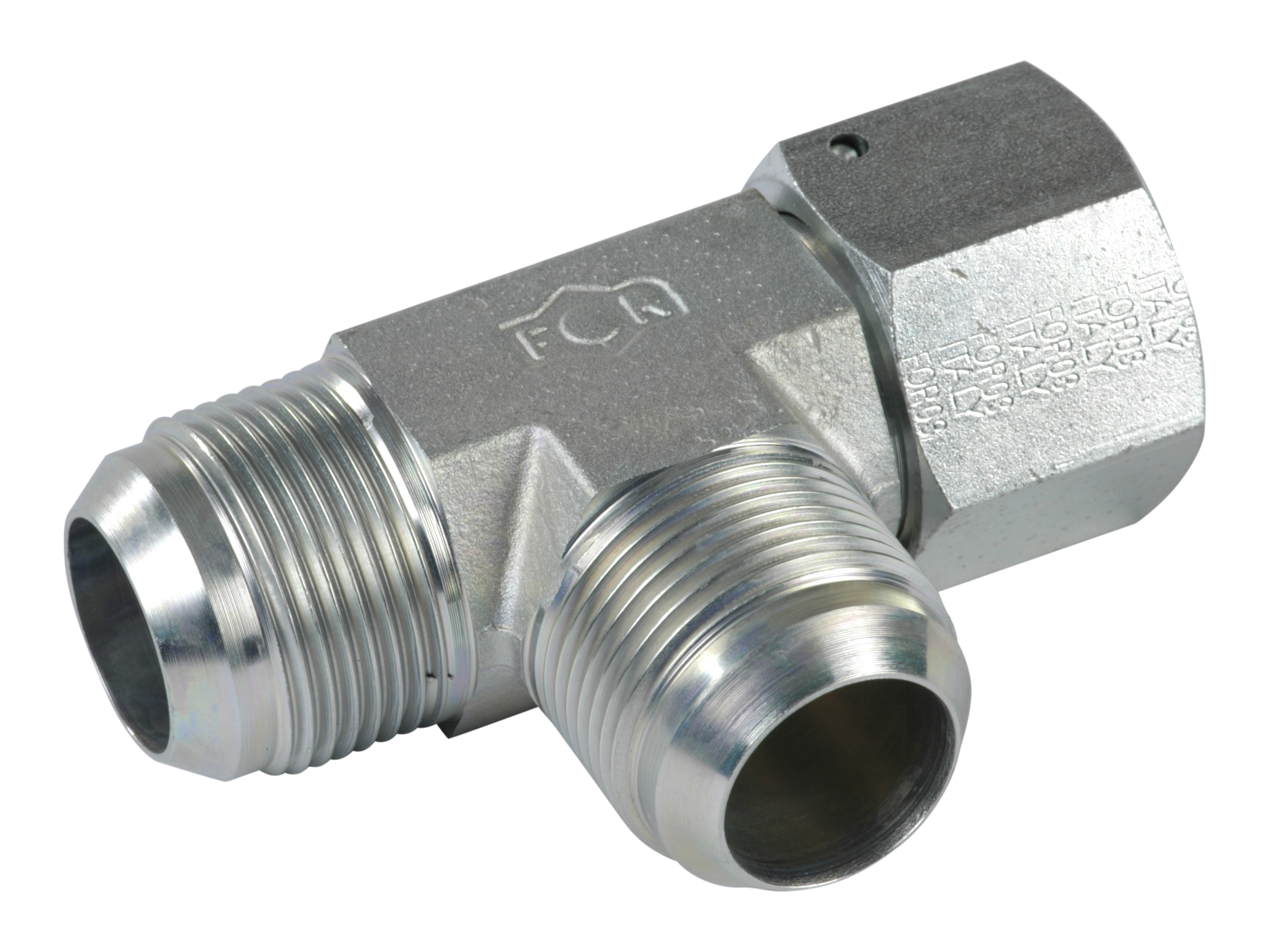

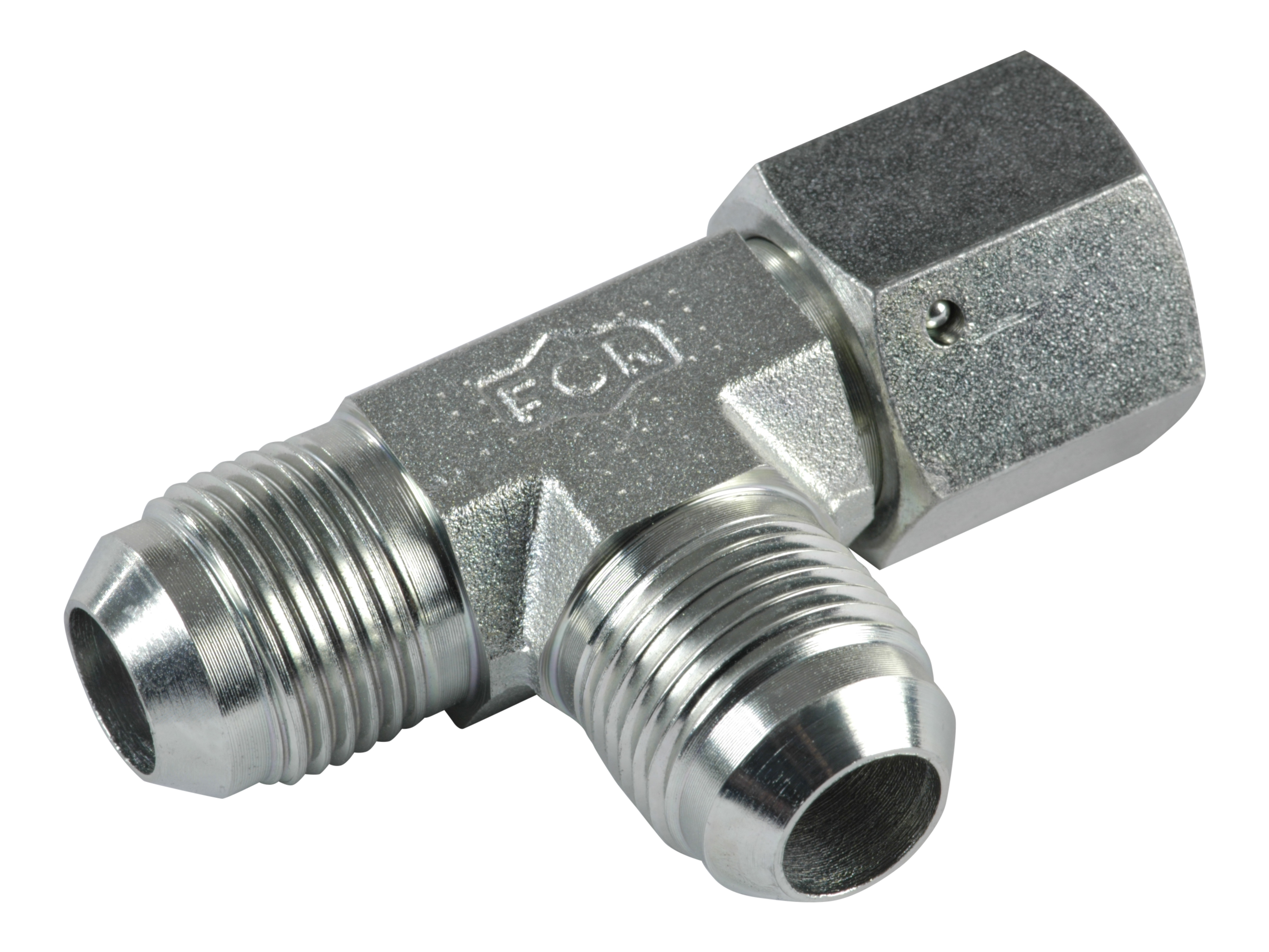

L-adapter JIC male x JIC male x JIC union nut

SELECT VARIANT
Partnumber Description Diameter pipe Thread inner Thread outer Pressure max.
TGD-06 S680-06TG barrel Tee with nut 6 mm 7/16-20 JIC 7/16-20 JIC 450 bar
TGD-08 S680-08TG barrel Tee with nut 8 mm 1/2-20 JIC 1/2-20 JIC 416 bar
TGD-10 S680-10TG barrel Tee with nut 10 mm 9/16-18 JIC 9/16-18 JIC 350 bar
TGD-12 S680-12TG barrel Tee with nut 12 mm 3/4-16 JIC 3/4-16 JIC 350 bar
TGD-16 S680-16TG barrel Tee with nut 16 mm 7/8-14 JIC 7/8-14 JIC 350 bar
TGD-20 S680-20TG barrel Tee with nut 20 mm 1.1/16-12 JIC 1.1/16-12 JIC 300 bar
TGD-25 S680-25TG barrel Tee with nut 25 mm 1.5/16-12 JIC 1.5/16-12 JIC 290 bar
TGD-32 S680-30TG barrel Tee with nut 32 mm 1.5/8-12 JIC 1.5/8-12 JIC 240 bar
TGD-38 S680-38TG barrel Tee with nut 38 mm 1.7/8-12 JIC 1.7/8-12 JIC 250 bar
Brand Name
FOR

Corrosion resistance
1400 hours salt spray DIN EN ISO 9227

Material
Steel

Surface treatment
Electro-galvanized / White chromatized
