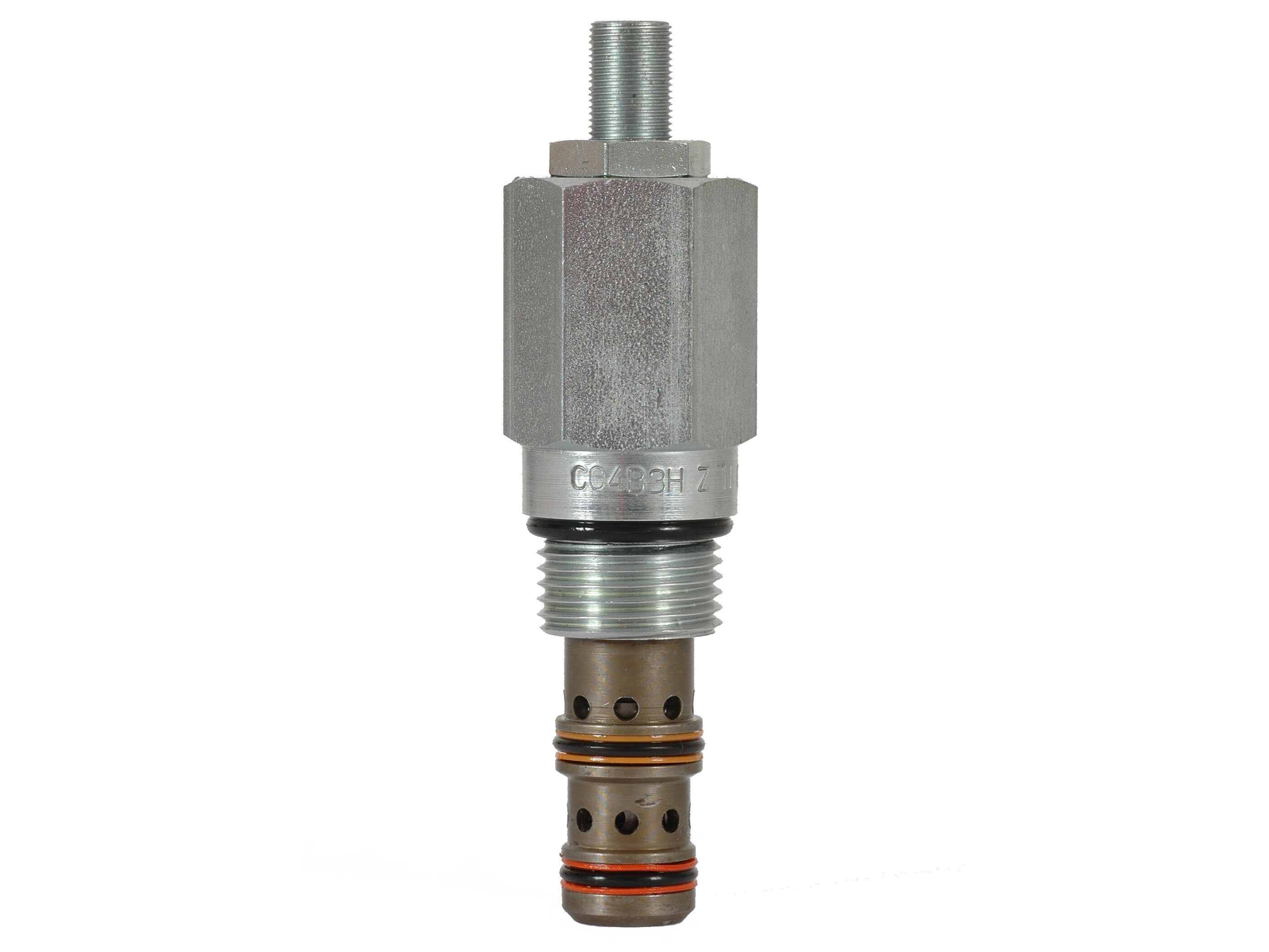

Trykreduktionsventil, 120LPM 10-210bar CAV04-3, Sterling

C04V3, Pilotstyret, Spole-Type med Aflastning

Funktioner

  • Maksimal trykindstilling op til 350 bar.
  • Lavt trykstigning/flow karakteristik
  • Spol-ventil for god stabilitet
  • Delvis omvendt flow kapacitet
  • Hærdede arbejdende dele for maksimal holdbarhed



Operation

Den justerbare fjederbelastede kugle i pilotsektionen skifter ved ventilindstilling ved det regulerede udgangstryk, der registreres gennem en åbning i hovedspolen fra port [3]. Den resulterende pilot flow skaber et trykfald over den fjederbelastede hovedspole, der derefter måler forsyningsflowet fra port [2] og opretholder det regulerede tryk på port [3]. En stigning i det regulerede tryk får spolen til at løfte yderligere og fungerer som en aflastningsventil for servicelinjen, der lukker forsyningsporten [2] og derefter aflaster til port [1]. Portene [2] og [3] forbliver normalt åbne, når trykket på port [3] er under ventilindstillingen. Modtryk på port [1] tilføjes til ventilindstillingen.



Anvendelsesnotat

  • Afløbsrør skal føres direkte til tanken. Ethvert modtryk i afløbsledningen vil blive tilføjet til det regulerede tryk.

Varenummer:
C04B3HZN

Pakke str.:
0 pcs

Min. bestillingsenhed er:
1 pcs
Ventilblok alu. 3/8 (CAV04-3)
Varenummer: 716A
Ventilblok stål 3/8 (CAV04-3)
Varenummer: 716S
Ventilblok stål 1/2" (cav04-3)
Varenummer: 716S-1/2
Ventilblok stål 3/4" (cav04-3)
Varenummer: 716S-3/4
Cavity
CAV04-3

Flow Nominel
120 lpm

Forureningsgrad maks.
18/16/13 - ISO 4406

Mærke navn
Hydraspecma

Olieviskositet anbefalet
15 - 50 cSt

Pakningsmateriale
NBR

Tilspændingsmoment
50 Nm

Tryk maks.
420 bar

Trykindstilling maks.
210 bar

Trykindstilling min.
10 bar
Pakke str.
0 pcs

Stregkode
5704295492483

Brutto vægt
0,25 Kg

Netto vægt
0,25 Kg

Oprindelsesland
gbr

Intrastat varekode
84812010
