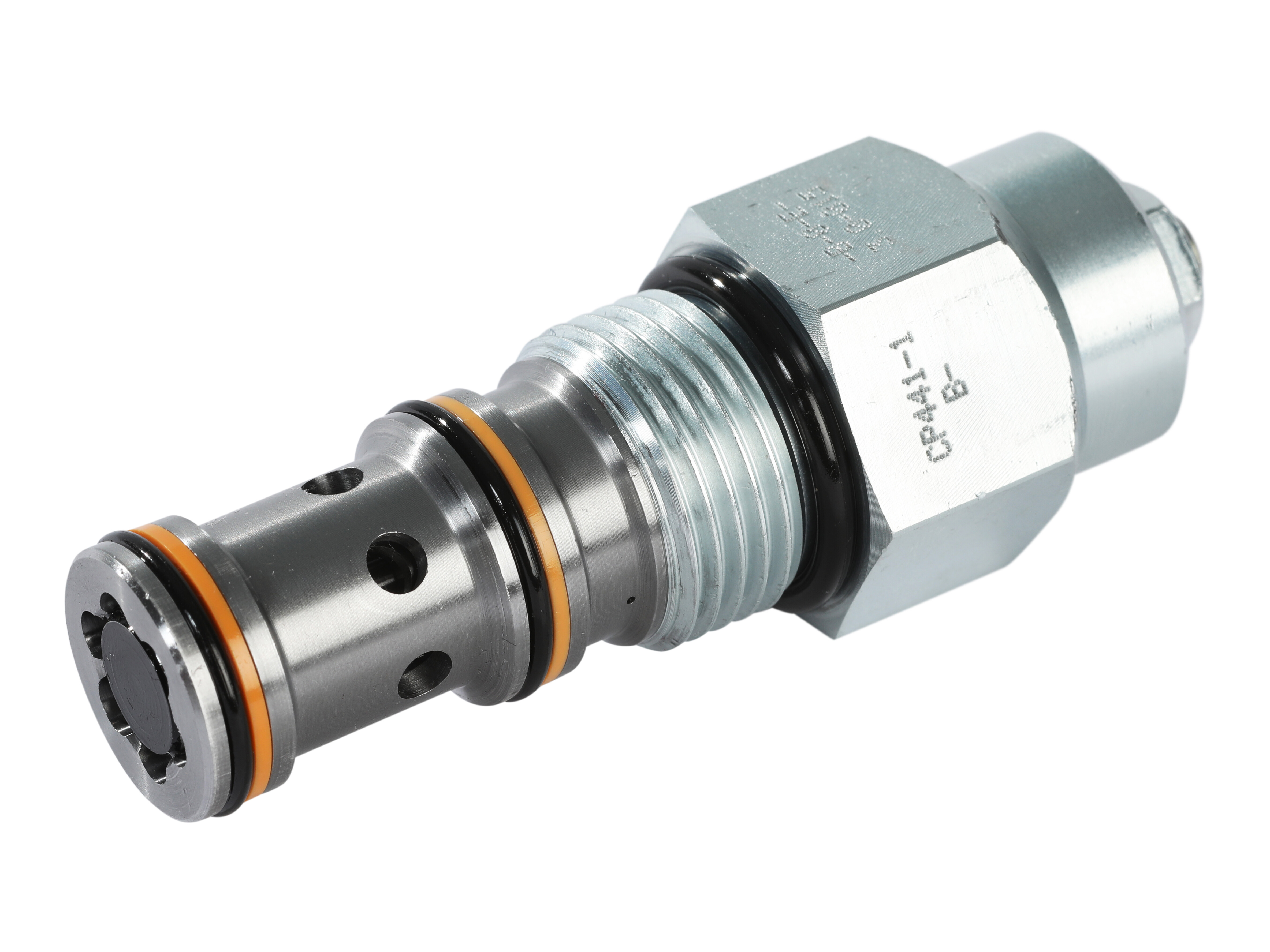

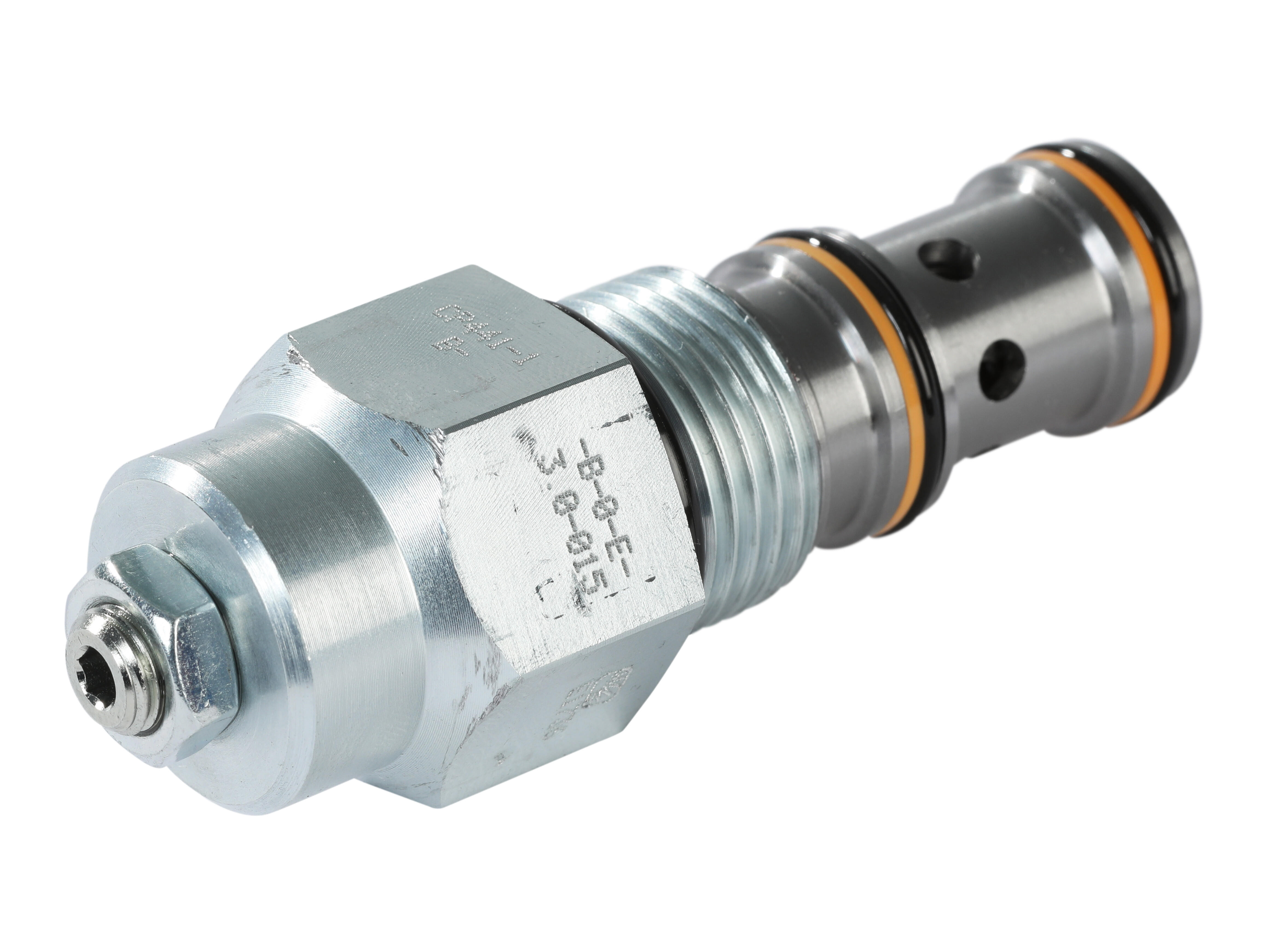

SB-Ventil 115l/m 103-207bar 3:1 CP441-1-B-0-E-B-XXX-3.0-015
CP441-1, Hydraulisk Ventileret Ventil
Operation
Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
Partnumber:
131394.000
Package size:
0 pcs
Min. order quantity is:
1 pcs
Flödeshastighet nominell LMin
115 lpm
Föroreningsgrad max.
20/18/14 - ISO 4406
Kavitet
CP12-3S
Modell kod
CP441-1-B-0-E-B-XXX-3.0-015
Märke namn
Danfoss
Oljeviskositet rekommanderad
12 - 54 cSt
Pilot förhållande
3:1
Tryck max.
350 bar
Tryckinställning max.
207 bar
Tryckinställning min.
103 bar
Åtdragning moment
68 - 75 Nm
Package size
0 pcs
Barcode
5704334558248
Gross weight
0,32 Kg
Net weight
0,32 Kg
Country of origin
Intrastat code
84812010
CP441-1, Hydraulisk Ventileret Ventil
Operation
Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
