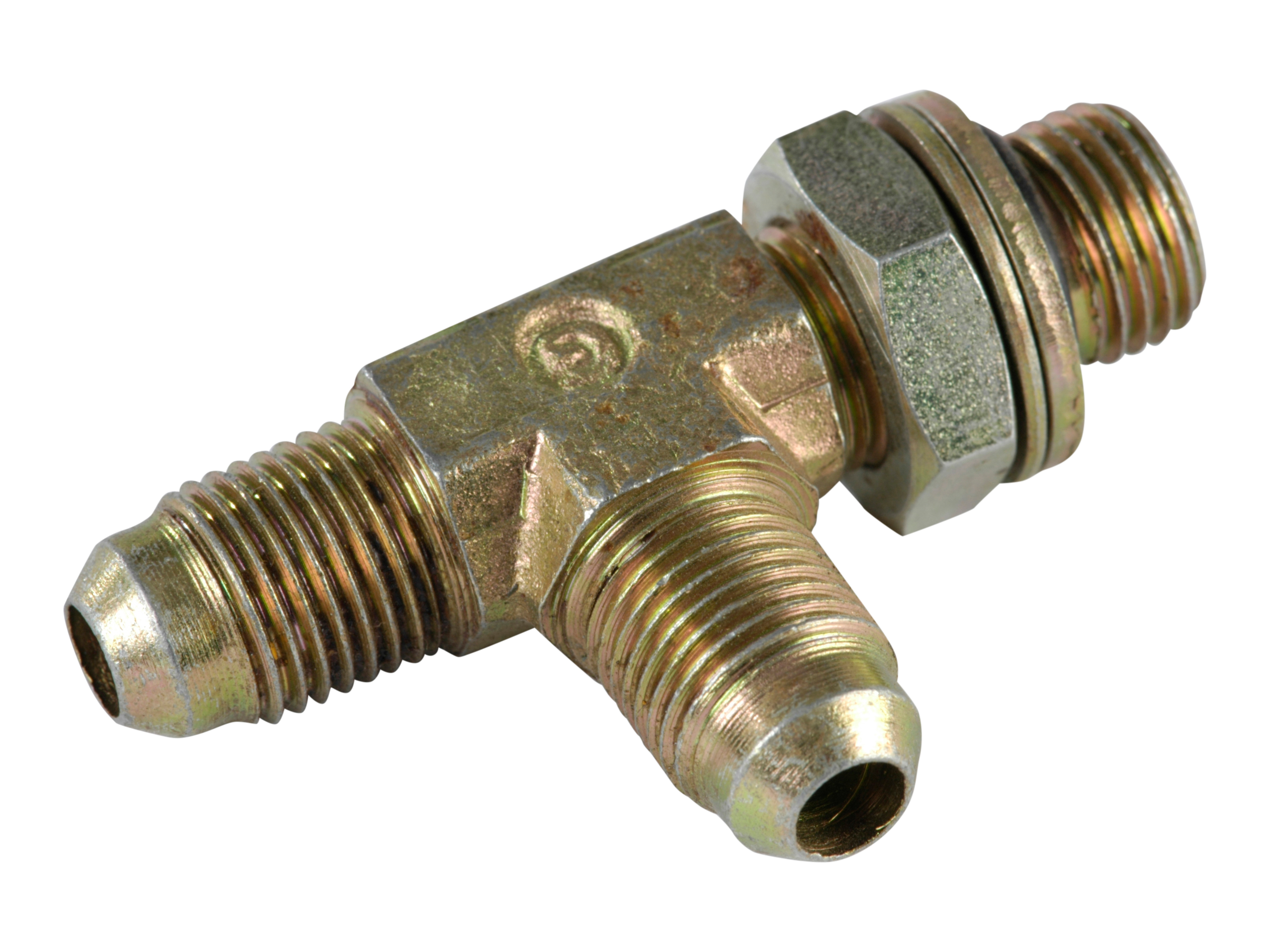

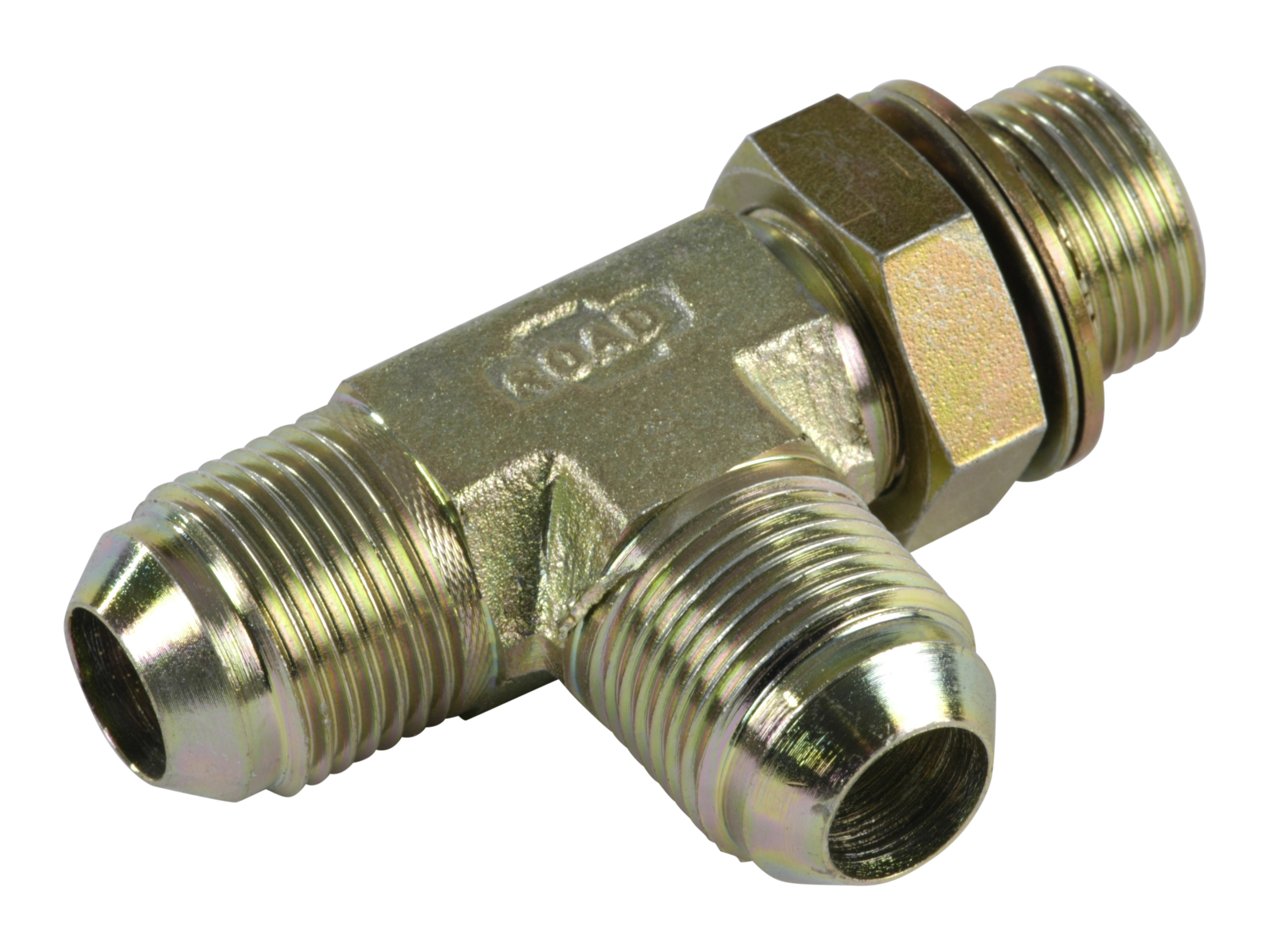

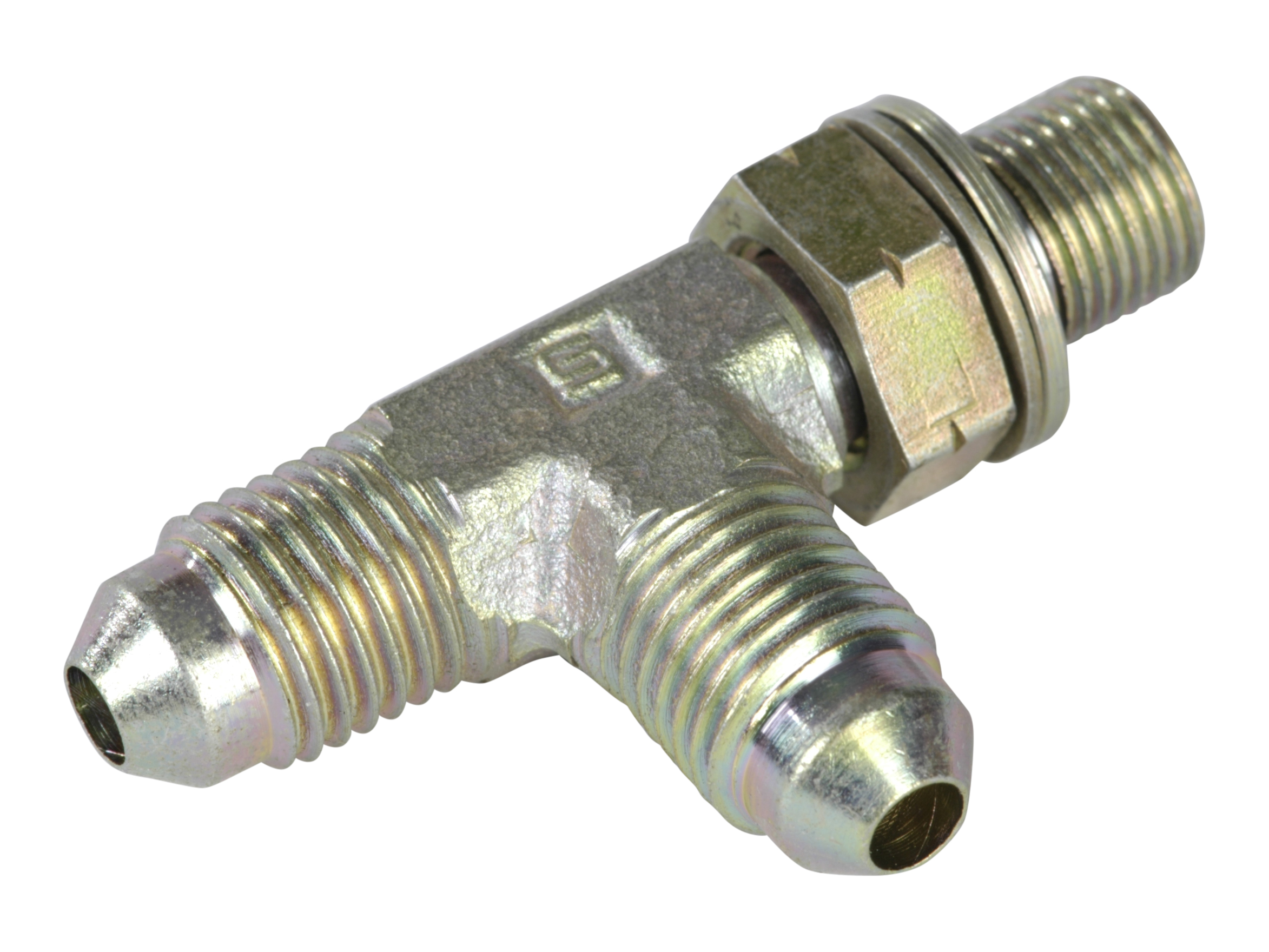

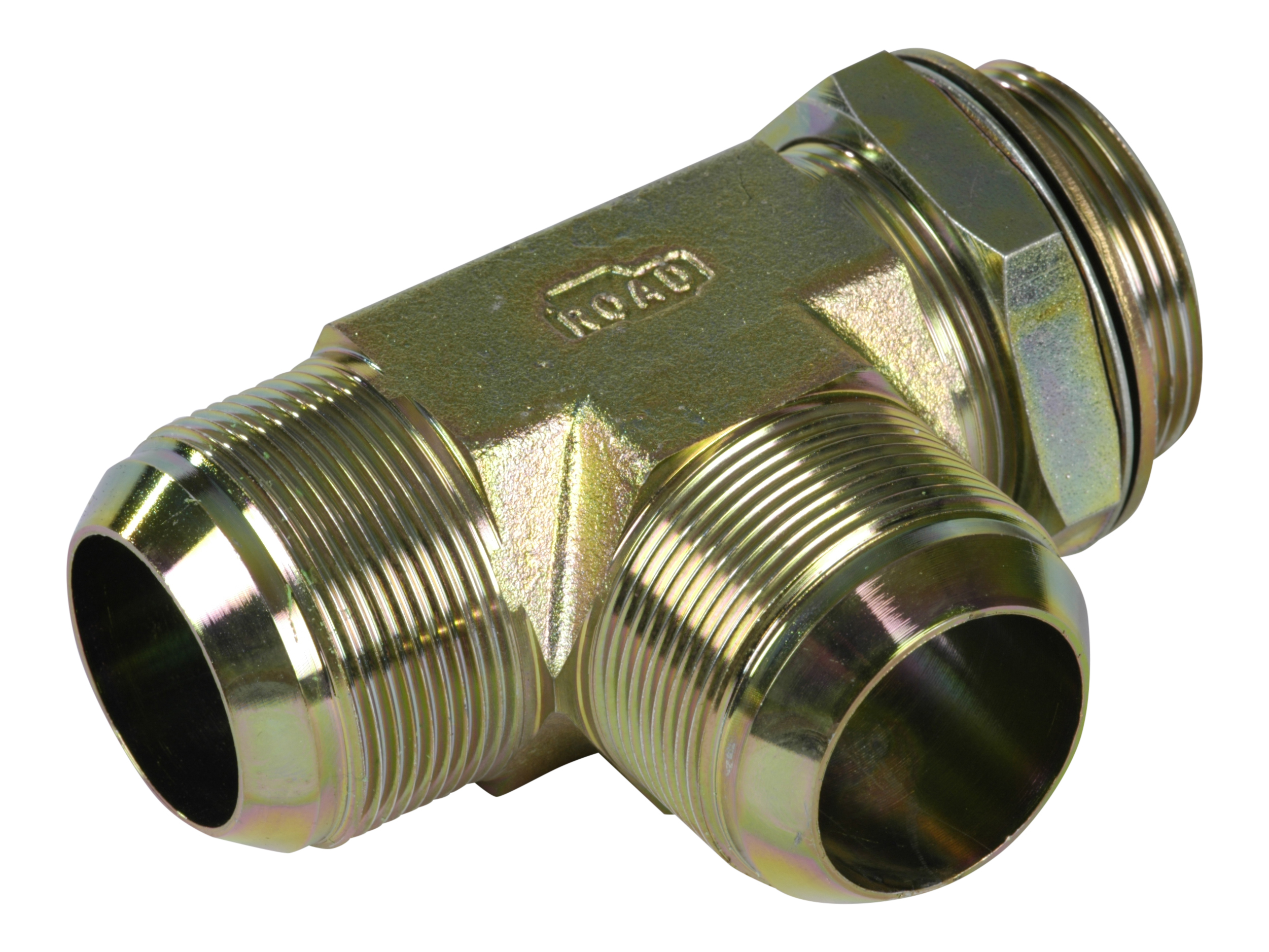

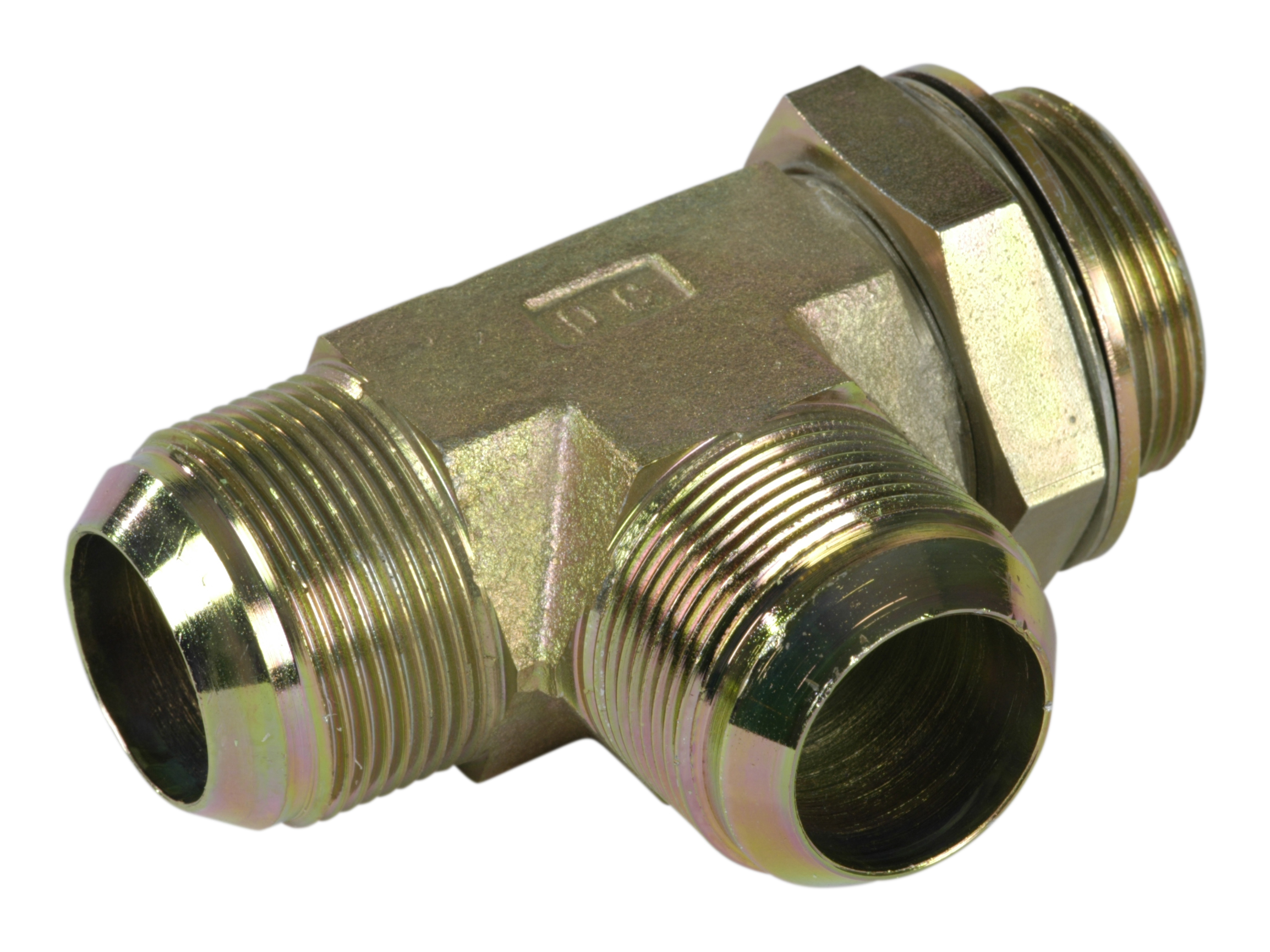

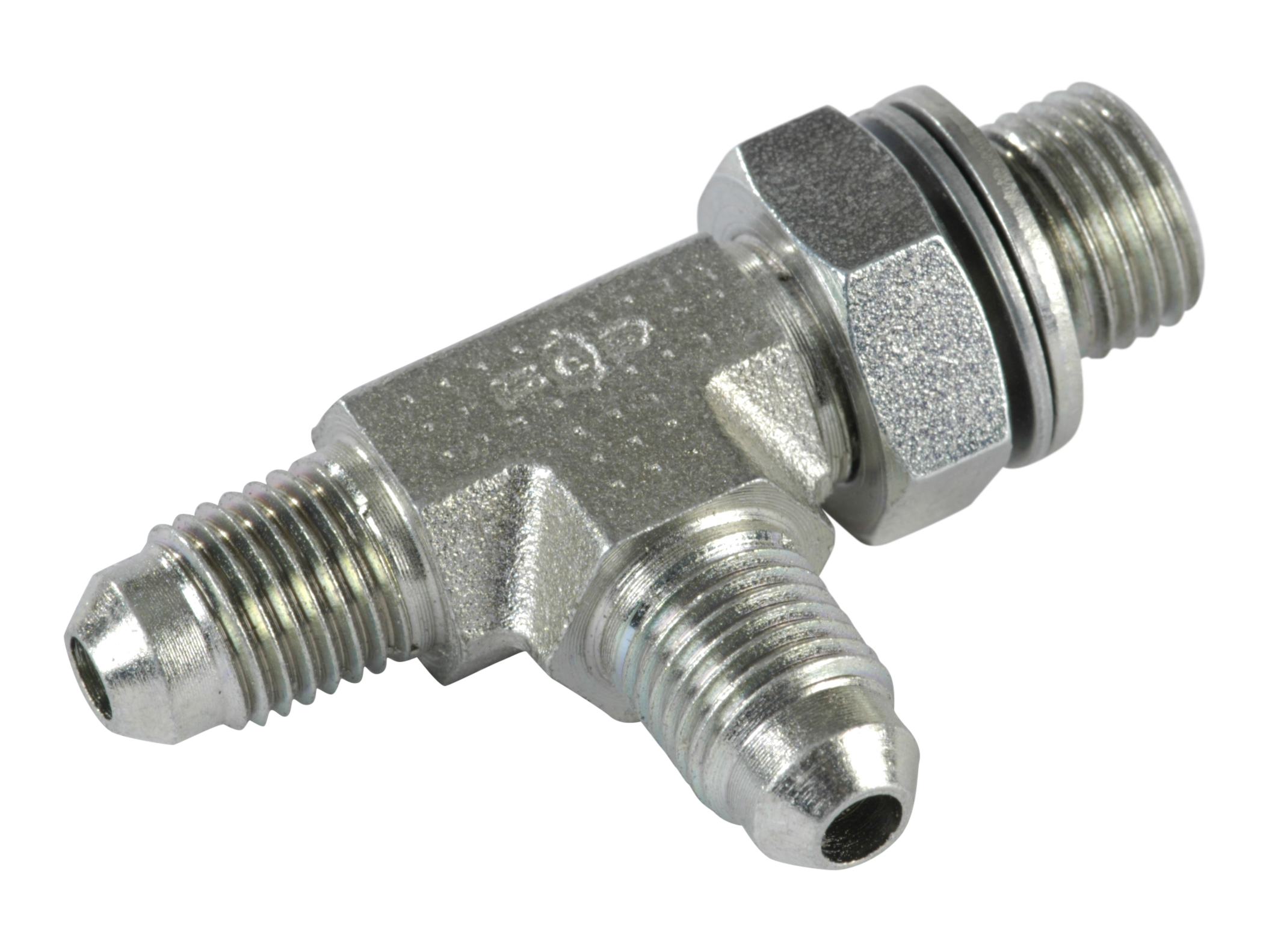

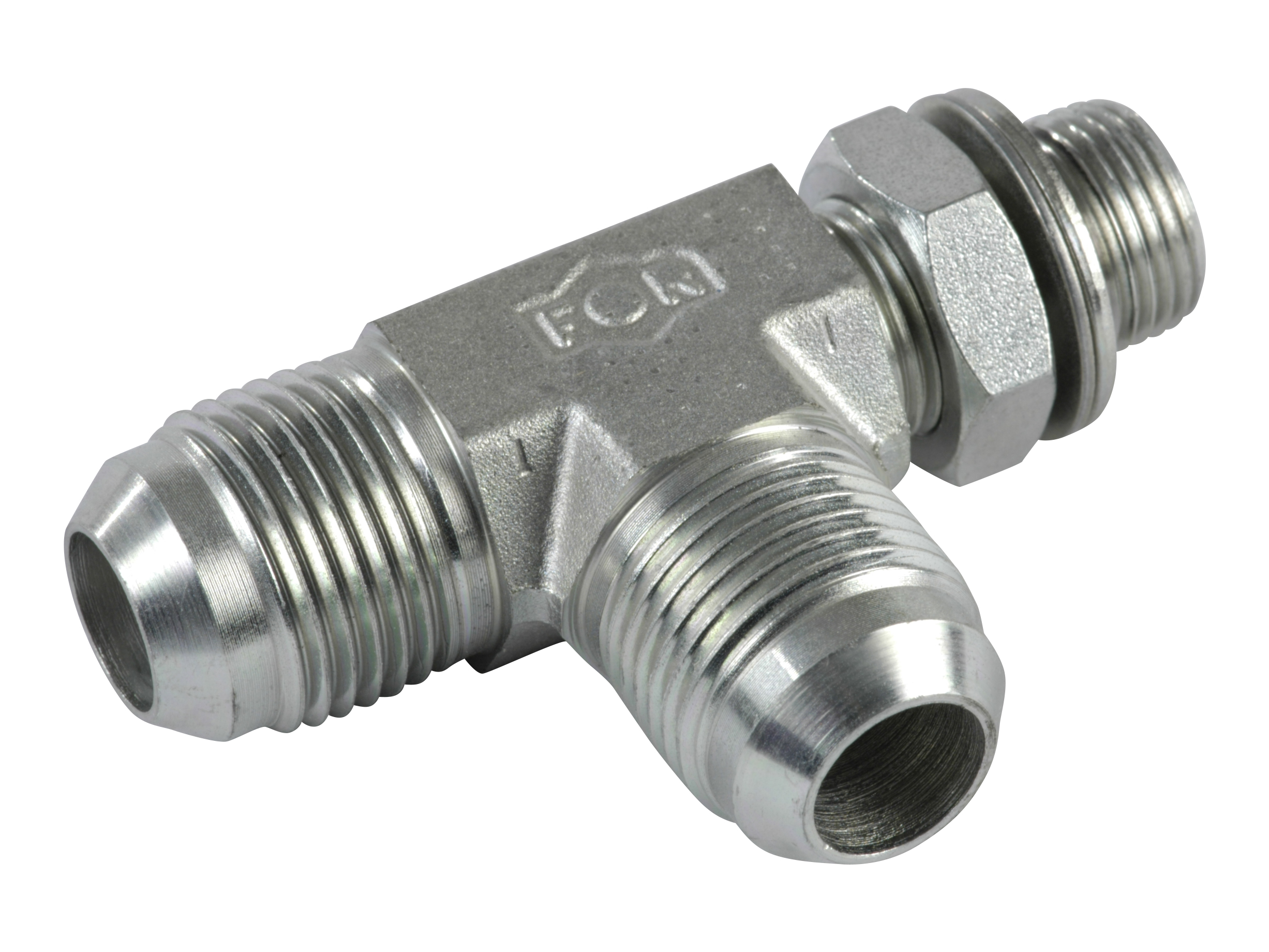

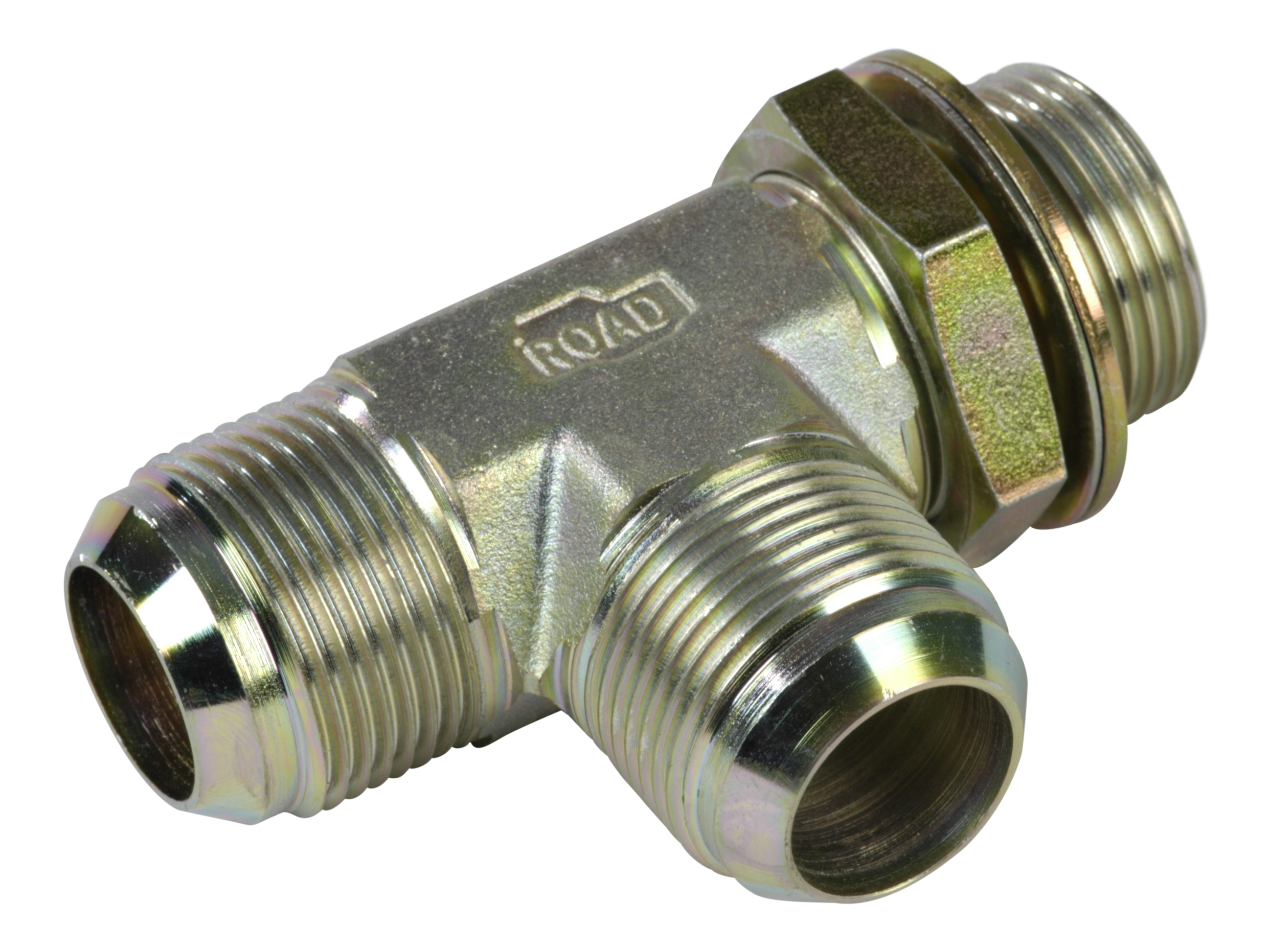

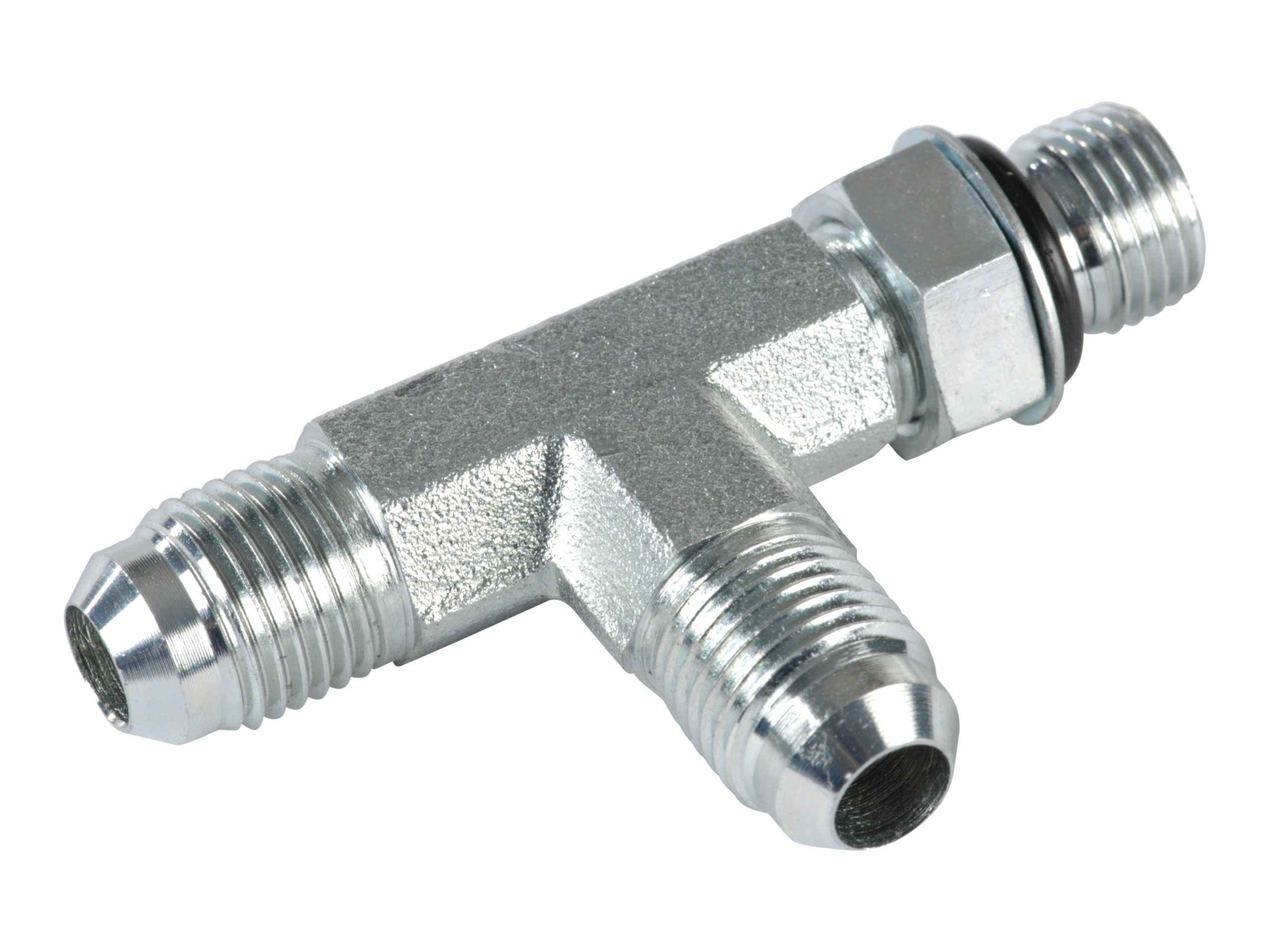

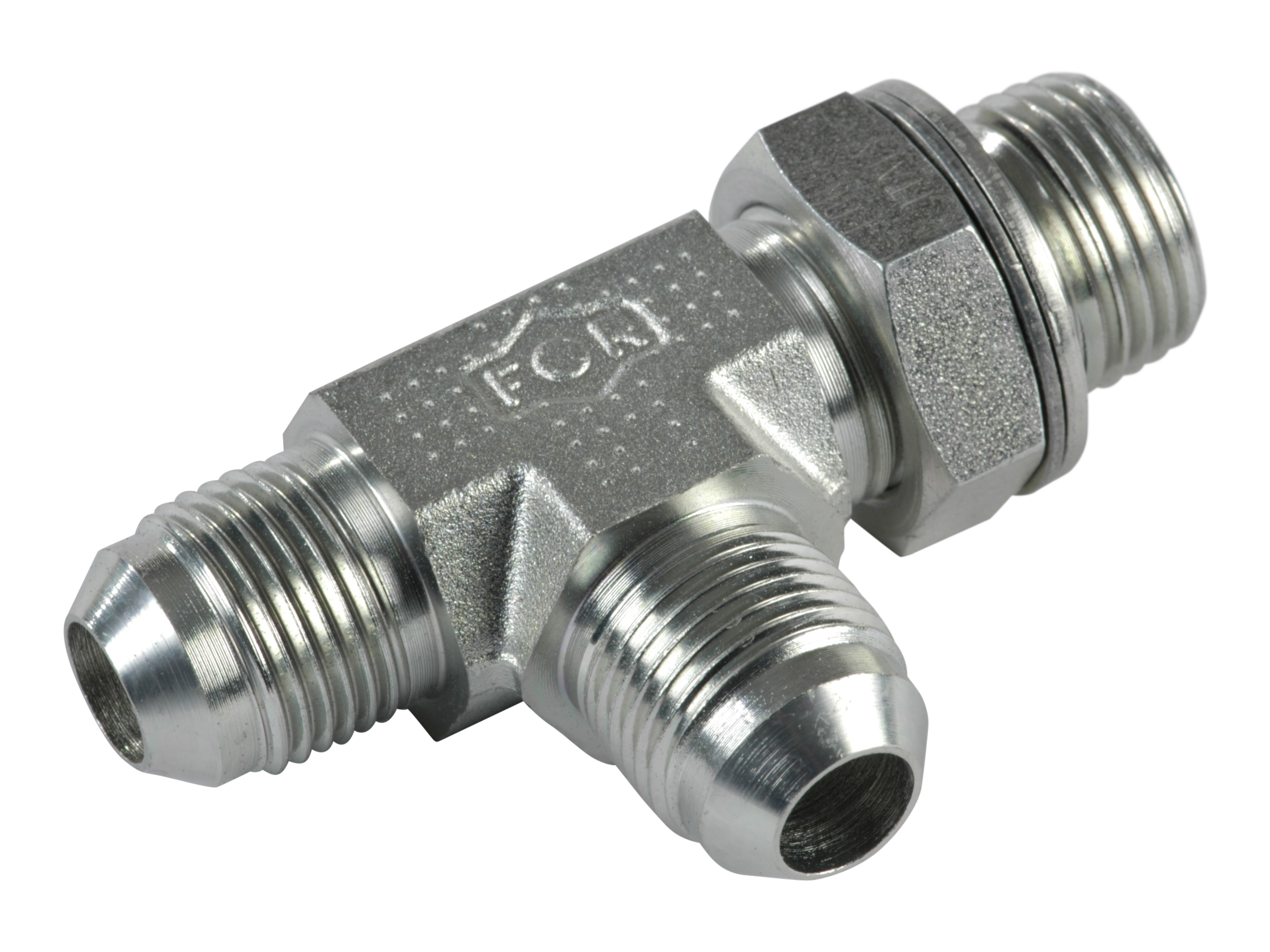

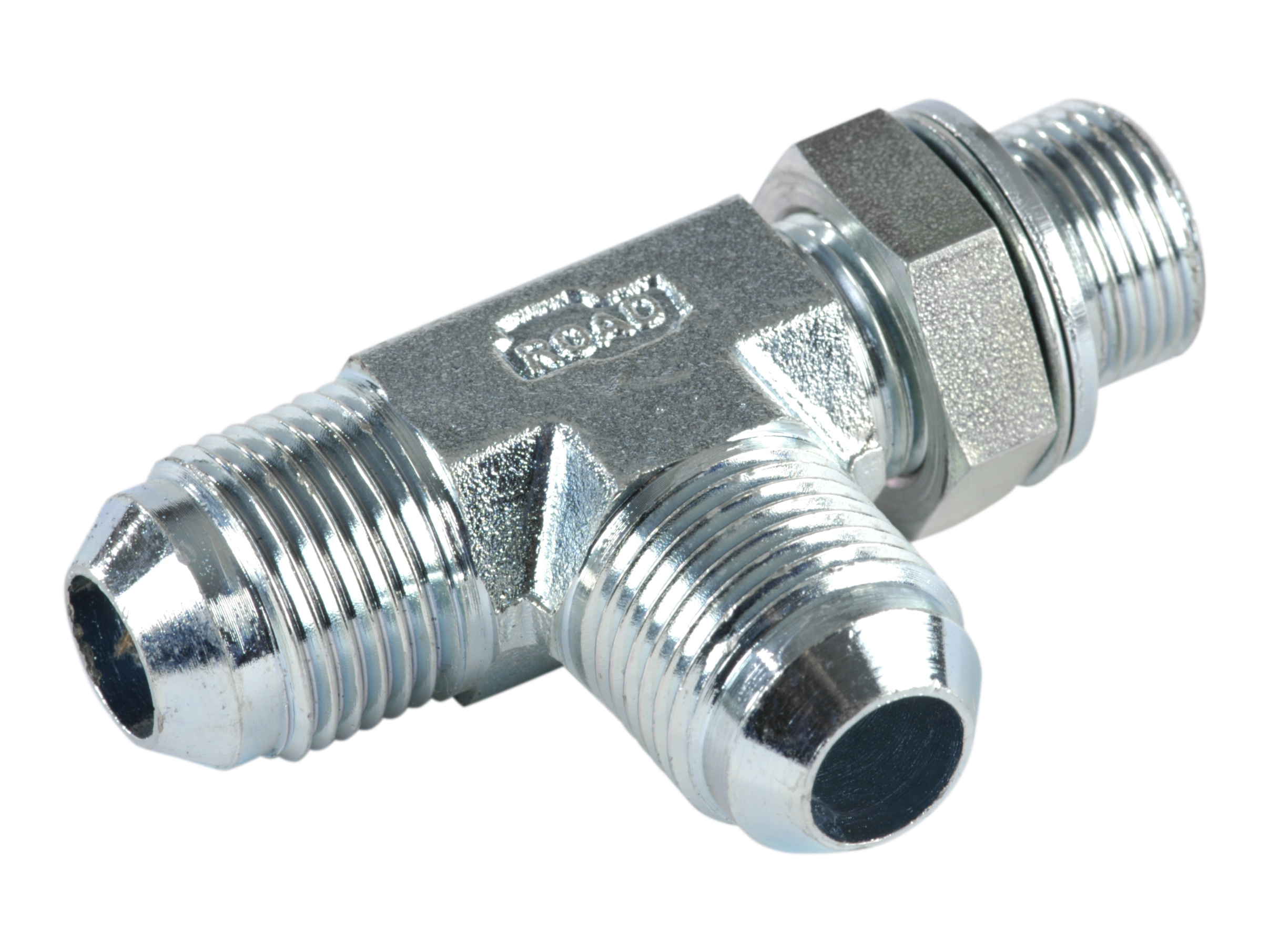

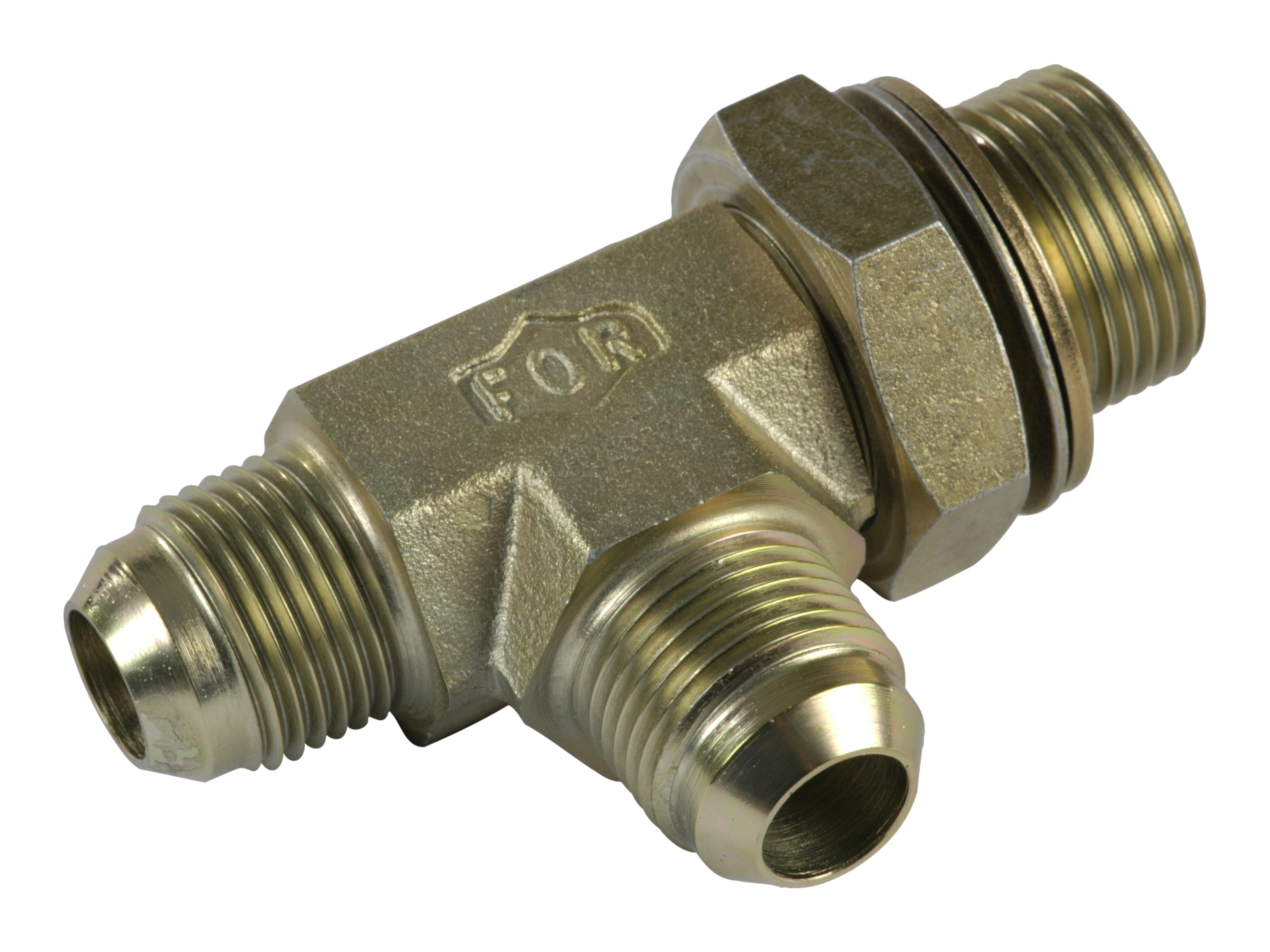

L-adapter JIC male x JIC male x BSP male counter nut - TOD / JLEE

SELECT VARIANT
Partnumber Description Diameter pipe Thread outer Thread outer Pressure max.
TOD-06-1/4 S605-06-13G barrel Tee BSP 6 mm G 1/4 BSP 7/16-20 JIC 450 bar
TOD-06-1/8 S605-06-10G barrel Tee BSP 6 mm G 1/8 BSP 7/16-20 JIC 450 bar
TOD-08-1/4 S605-08-13G barrel Tee BSP 8 mm G 1/4 BSP 1/2-20 JIC 416 bar
TOD-10-1/4 S605-10-13G barrel Tee BSP 10 mm G 1/4 BSP 9/16-18 JIC 350 bar
TOD-10-3/8 Barrel Tee, cyl. BSP 10 mm G 3/8 BSP 9/16-18 JIC 350 bar
TOD-12-1/2 S605-12-21G barrel Tee BSP 12 mm G 1/2 BSP 3/4-16 JIC 350 bar
TOD-12-3/8 S605-12-17G barrel Tee BSP 12 mm G 3/8 BSP 3/4-16 JIC 350 bar
TOD-16-1/2 S605-16-21G barrel Tee BSP 16 mm G 1/2 BSP 7/8-14 JIC 350 bar
TOD-16-3/4 Barrel Tee, cyl. BSP 16 mm G 3/4 BSP 7/8-14 JIC 350 bar
TOD-16-3/8 L-adapter adjustable 7/8-14 JIC male x 3/8 BSP male 16 mm G 3/8 BSP 7/8-14 JIC 350 bar
TOD-20-3/4 S605-20-26G barrel Tee BSP 18-20 mm G 3/4 BSP 1.1/16-12 JIC 300 bar
TOD-25-1 S605-25-33G barrel Tee BSP 25 mm G 1 BSP 1.5/16-12 JIC 290 bar
TOD-32-1.1/4 S605-32-42G barrel Tee BSP 32 mm G 1.1/4 BSP 1.5/8-12 JIC 240 bar
TOD-38-1.1/2 S605-38-48G barrel Tee BSP 38 mm G 1.1/2 BSP 1.7/8-12 JIC 250 bar
Brand Name
FOR

Corrosion resistance
1400 hours salt spray DIN EN ISO 9227

Material
Steel

Surface treatment
Electro-galvanized / White chromatized
