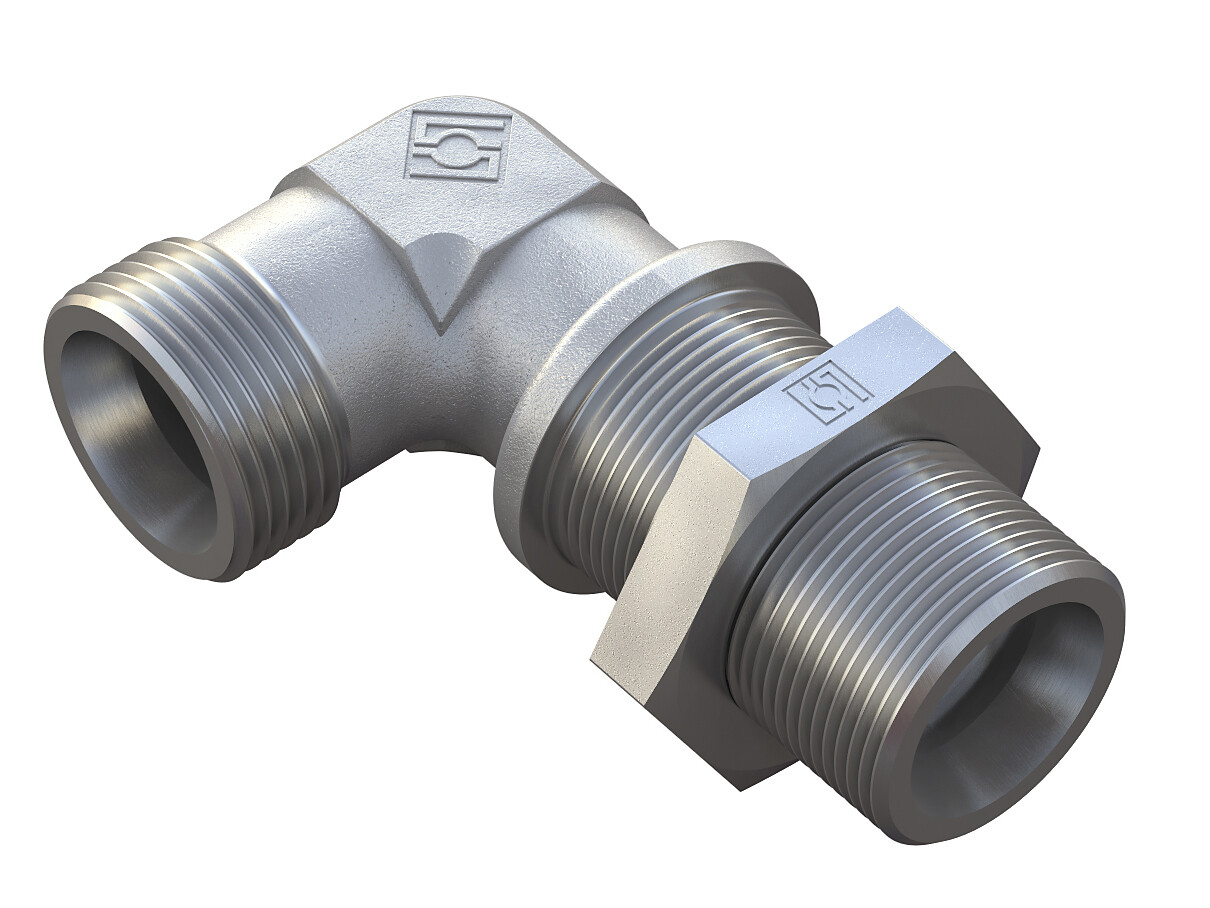

Elbow bulkhead fitting 90° - ø10S - w. counter nut

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Varenummer:

FXWS10SSKM

Pakke str.:

1 pcs

Min. bestillingsenhed er:

1 pcs

Tilbehør (4)

Cutting ring - ø10L

Varenummer: FIDS10LS

Nut - ø10S - M18x1.5

Varenummer: FIM10S

Double cutting ring WDDS - ø10L/S - packing

Varenummer: FIWDDS10LS

Omløber - ø10S - M18x1.5

Varenummer: M10S

Specifikationer
Dimensioner og forsendelse

Angle

90 °

Brand Name

Stauff

Corrosion resistance

1200 hours salt spray DIN EN ISO 9227

10 mm

7 mm

Diameter pipe

10 mm

24 mm

34 mm

17,5 mm

66 mm

20 mm

29,5 mm

L7 max

16 mm

Material

Steel

Model code

FI-WS-10S-W3-SKM

800 bar

Pressure max.

800 bar

REACH compliant

Yes

RoHs compliant

Yes

17 mm

24 mm

22 mm

Safety factor

Series

Surface treatment

Zinc-Nickel plated

Temperature max.

+120 °C

Temperature min.

-20 °C

Thread outer metric

M18x1,5

25 mm

Pakke str.

1 pcs

Stregkode

5704334892410

Brutto vægt

Netto vægt

0,124 Kg

Oprindelsesland

deu

Intrastat varekode

73071110

Produkt information
Målskitse

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
