L-forskruning stilbar 1.5/16-12 JIC udv x 1 BSP udv

L-forskruning stilbar 1.5/16-12 JIC udv x 1 BSP udv

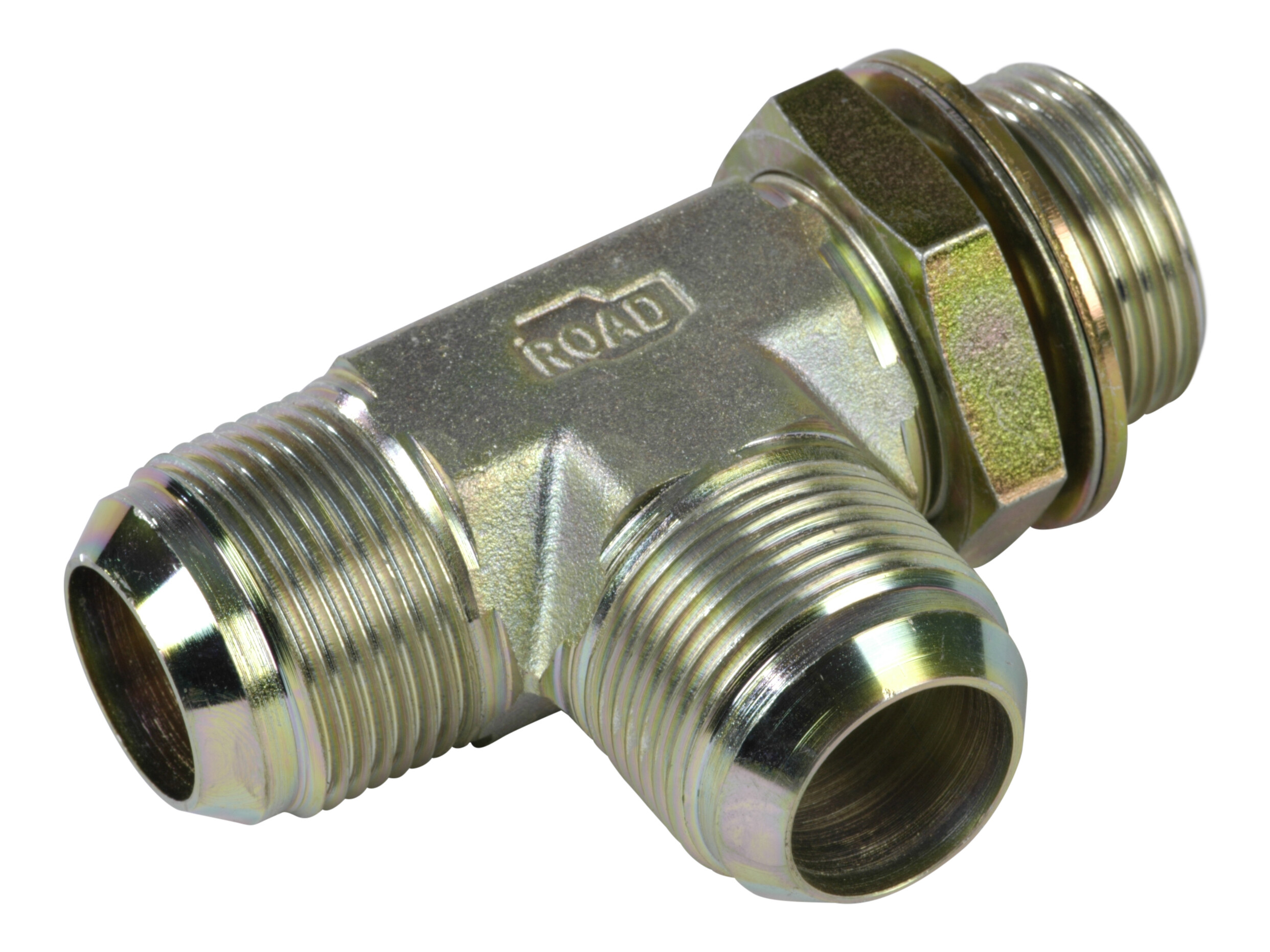

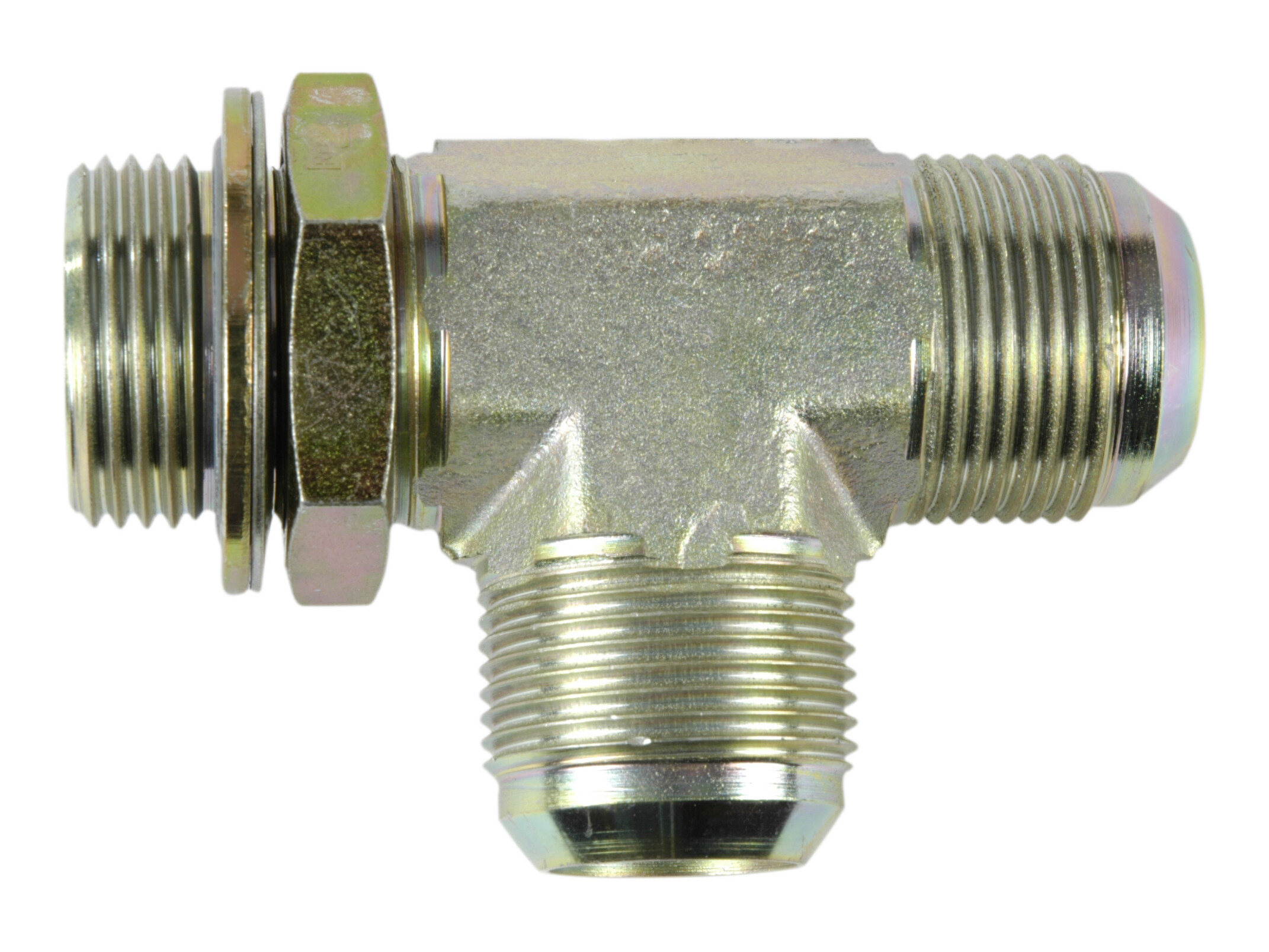

Barrel T-stykke til at forgrene eller samle en hydraulikledning, med to JIC-hangevind i gennemløbet og én BSPP-hangevind i afgrening.

BSPP-siden er beregnet til ISO 1179-porte og tætner med NBR O-ring, mens JIC-siderne bruger 37° flare-forbindelse. Elforzinket overfladebehandling bidrager til korrosionsbestandighed i krævende miljøer.

Typiske anvendelser

Forgrening eller sammenføring af flow i hydrauliske rør- og slangeinstallationer
Tilslutningspunkter hvor en JIC-ledning skal forbindes til en BSPP ISO 1179-port

Varenummer:

TOD-25-1

Pakke str.:

0 stk

Min. bestillingsenhed er:

1 stk

Tilbehør (2)

Støttering ø25

Varenummer: B-25

Omløber 1.5/16-12 JIC Nøglevidde 38mm

Varenummer: J-25

Specifikationer
Dimensioner og forsendelse

46 mm

52 mm

41 mm

Diameter rør

25 mm

G 1 BSP

Gevind udvendig

1.5/16-12 JIC

Gevind udvendig

G 1 BSP

1.5/16-12 JIC

Korrosions resistens

1400 hours salt spray DIN EN ISO 9227

Materiale

Stål

Mærke navn

FOR

Overfladebehandling

El-forzinket

Pakningsmateriale

NBR

Standard ISO

ISO 1179

25 mm

Temperatur maks.

+120 °C

Temperatur min.

-20 °C

Tryk maks.

250 bar

Pakke str.

0 stk

Stregkode

5704334274889

Brutto vægt

0,52 Kg

Netto vægt

0,52 Kg

Oprindelsesland

ITA

Intrastat varekode

73071110

Produkt information
Målskitse

Barrel T-stykke til at forgrene eller samle en hydraulikledning, med to JIC-hangevind i gennemløbet og én BSPP-hangevind i afgrening.

Typiske anvendelser

Forgrening eller sammenføring af flow i hydrauliske rør- og slangeinstallationer
Tilslutningspunkter hvor en JIC-ledning skal forbindes til en BSPP ISO 1179-port

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
