L-forskruning stilbar 9/16-18 JIC udv x 3/8 BSP udv

L-forskruning stilbar 9/16-18 JIC udv x 3/8 BSP udv

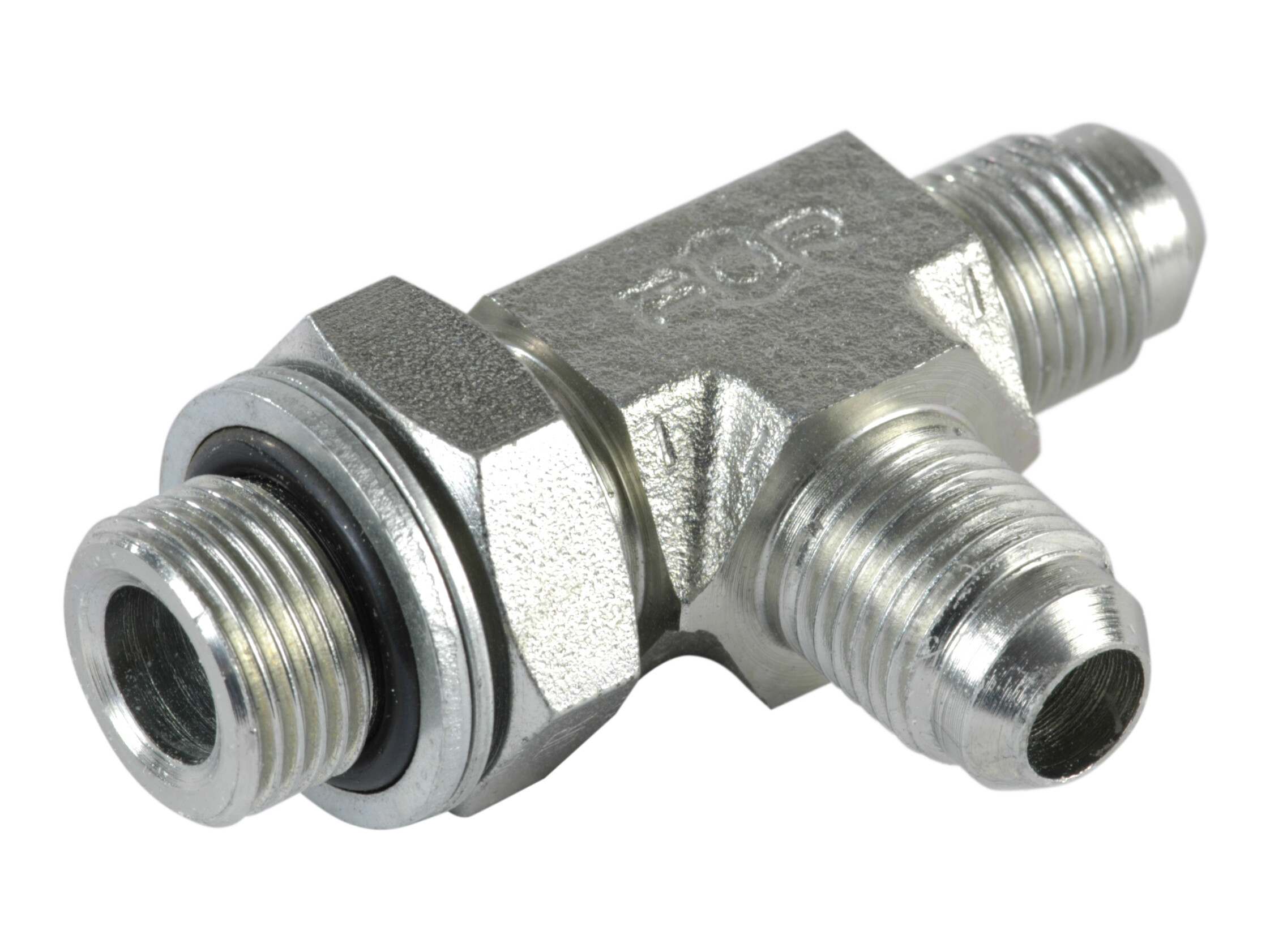

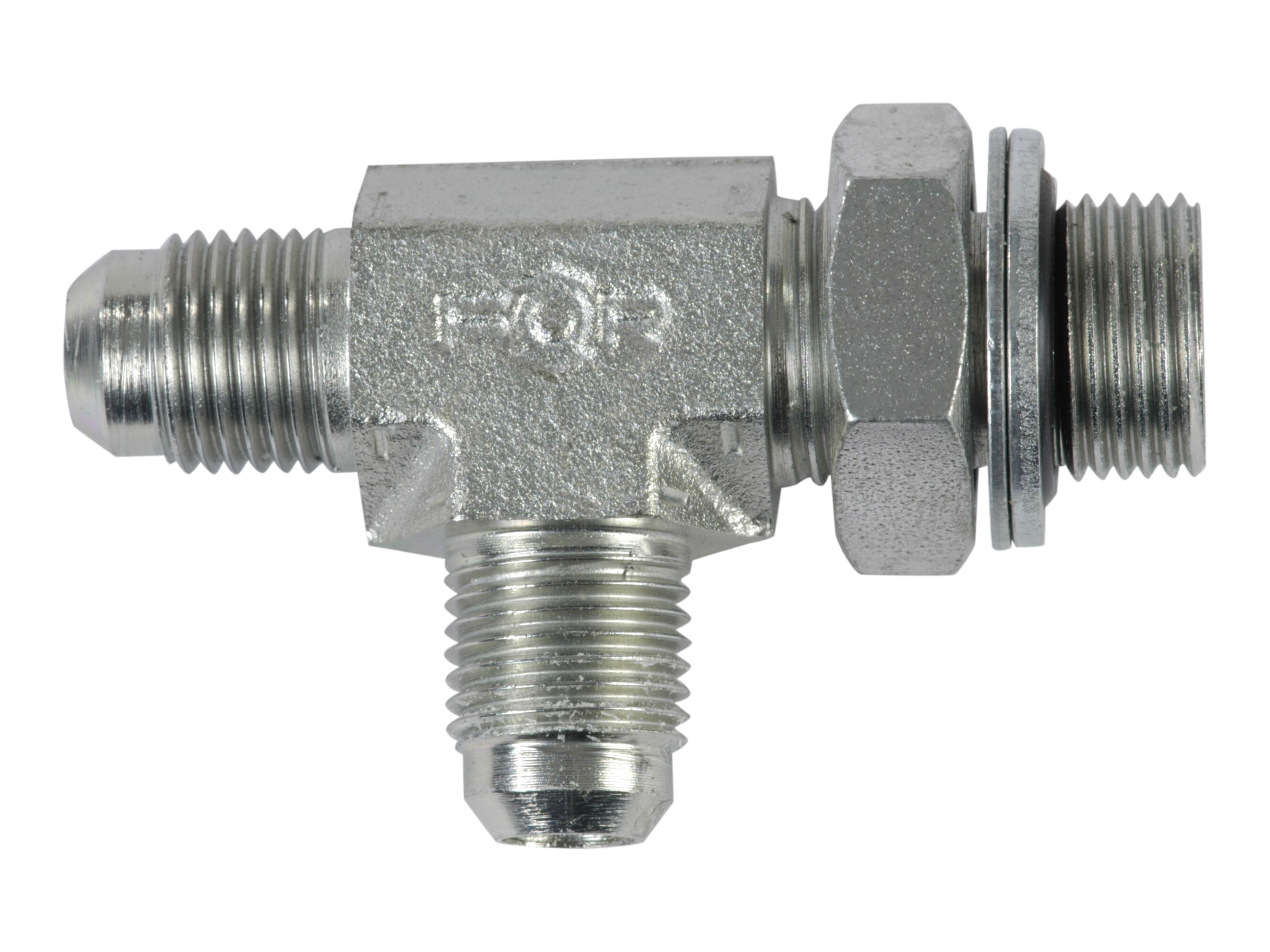

Barrel T-stykke til at forgrene eller samle en hydraulikledning i en kompakt T-konfiguration. To JIC han-tilslutninger giver 37° flare-tætning, mens den tredje gren er et cylindrisk BSPP han-gevind beregnet til ISO 1179-porte.

BSPP-siden har O-ring-tilslutning med fastholdelsesring, hvilket passer til lige gevindporte med elastomertætning. Vigtige valgparametre er JIC-gevindstørrelse, BSPP-gevindstørrelse og trykklassificering.

Typiske anvendelser

Forgrening i hydrauliksystemer hvor der kræves to 37° JIC flare-tilslutninger og én BSPP ISO 1179 porttilslutning
Manifolde, ventilblokke eller komponenter med ISO 1179-porte, hvor der ønskes en T-tilslutning til JIC-ledninger

Varenummer:

TOD-10-3/8

Pakke str.:

0 stk

Min. bestillingsenhed er:

1 stk

Specifikationer
Dimensioner og forsendelse

28,5 mm

36,5 mm

22 mm

Diameter rør

10 mm

G 3/8 BSP

Gevind udvendig

9/16-18 JIC

Gevind udvendig

G 3/8 BSP

9/16-18 JIC

Korrosions resistens

1400 hours salt spray DIN EN ISO 9227

Materiale

Stål

Model kode

A113025/1017

Mærke navn

FOR

Overfladebehandling

El-forzinket / hvidkromatiseret

Standard ISO

ISO 1179

10 mm

Tryk maks.

350 bar

Pakke str.

0 stk

Stregkode

5704295980997

Brutto vægt

0,12 Kg

Netto vægt

0,12 Kg

Oprindelsesland

ITA

Intrastat varekode

73071110

Produkt information
Målskitse

Typiske anvendelser

Forgrening i hydrauliksystemer hvor der kræves to 37° JIC flare-tilslutninger og én BSPP ISO 1179 porttilslutning
Manifolde, ventilblokke eller komponenter med ISO 1179-porte, hvor der ønskes en T-tilslutning til JIC-ledninger

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
