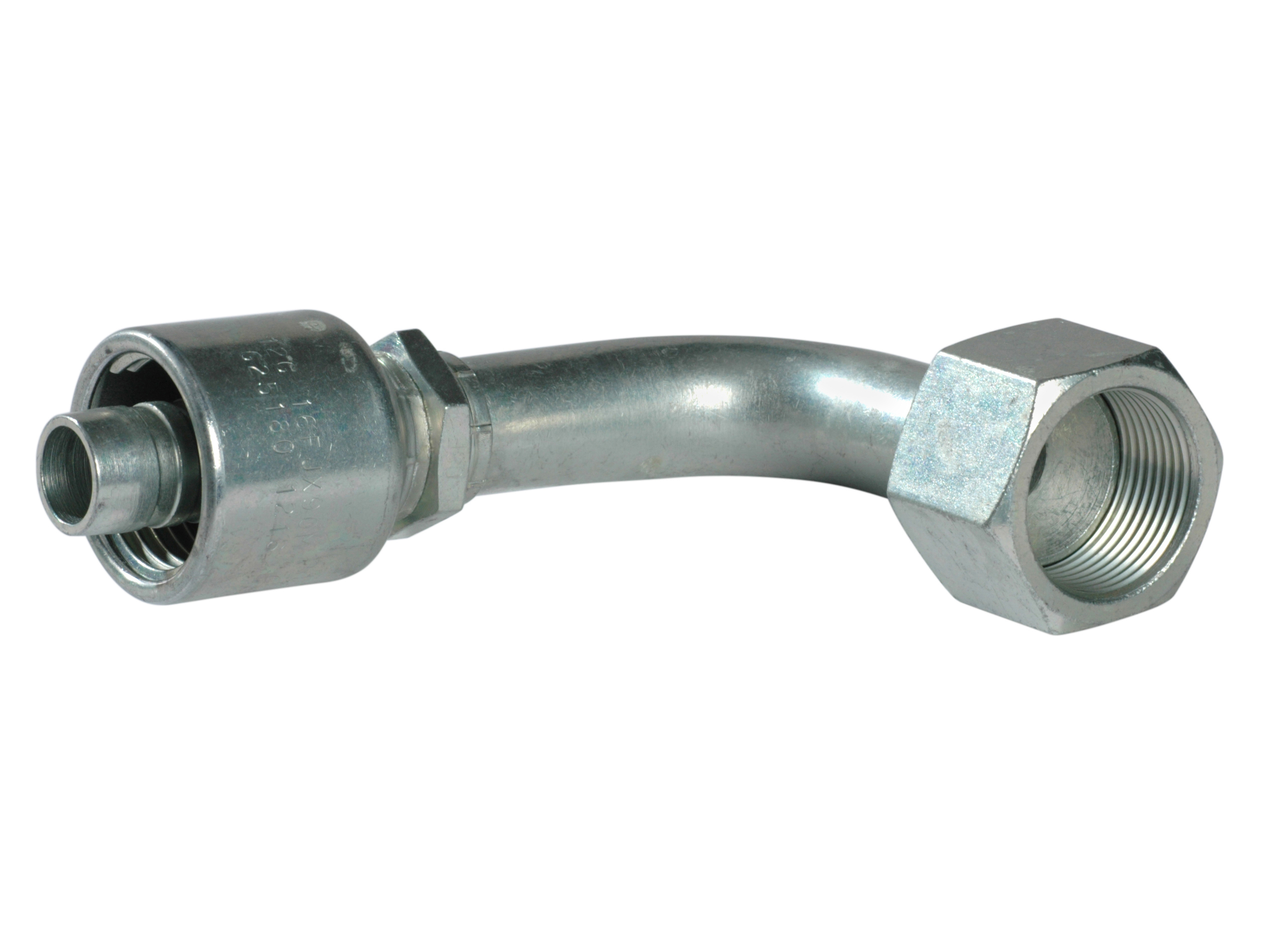

JIC union nut, 37° cone face, 90° elbow (FJX90 - NJ90)

SELECT VARIANT
Partnumber Description
G0404NJ90 Coupling 1/4, 7/16 JIC fem. 90 4G-4FJX90M Gates MegaCrimp
G0405NJ90 Coupling 1/4, 1/2-20 JIC fem.9 4G-5FJX90M Gates MegaCrimp
G0406NJ90 Presskoppling 90°, Ø1/4'', Inv-JIC-9/16''
G0406NJ90021 Coupling 1/4, 9/16 JIC fem. 90 4G-6FJX90S Gates MegaCrimp
G0506NJ90 Coupling 5/16, 9/16 JIC fem.90 5G-6FJX90M Gates MegaCrimp
G0606NJ90 Coupling 3/8, 9/16-18 JIC fem. 6G-6FJX90M Gates MegaCrimp
G0606NJ90S Coupling 5/16, 9/16 JIC fem. 9 6G-6FJX90S Gates MegaCrimp
G0608NJ90 Coupling 3/8, 3/4-16 JIC fem. 6G-8FJX90M Gates MegaCrimp
G0610NJ90 Coupling 3/8, 7/8-14 JIC fem. 6G-10FJX90 Gates MegaCrimp
G0808NJ90 Coupling 1/2, 3/4-16 JIC fem. 8G-8FJX90M Gates MegaCrimp
G0810NJ90 Presskoppling 90°, Ø1/2'', Inv-JIC-7/8''
G1010NJ90 Coupling 5/8, 7/8-14 JIC fem. 10G-10FJX90M Gates MegaCrimp
G1012NJ90 Coupling 5/8, 1.1/16 JIC fem. 10G-12FJX90M Gates MegaCrimp
G1212NJ90 Coupling 3/4, 1.1/16-12 JIC fe 12G-12FJX90M Gates MegaCrimp
G1216NJ90 Coupling 3/4, 1.5/16-12 JIC fe 12G-16FJX90 Gates MegaCrimp
G1616NJ90 Coupling 1 , 1.5/16-12 JIC fem 16G-16FJX90M Gates MegaCrimp
G1620NJ90 Coupling 1 ,1.5/8-12 JIC fem. 16G-20FJX90S Gates MegaCrimp
G2020NJ90 Coupling 1.1/4,1.5/8-12 JIC fe 20G-20FJX90M Gates MegaCrimp
GSM2424NJ90 1.1/2" Coupling - 1.7/8"-12 JIC female - 90°
Angle
90

Brand Name
Gates

Corrosion resistance
500 hours salt spray ASTM B-117

Hose coupling type
With fixed ferrule

Material
Steel

REACH compliant
Yes

RoHs compliant
Yes

Surface treatment
TuffCoat™
