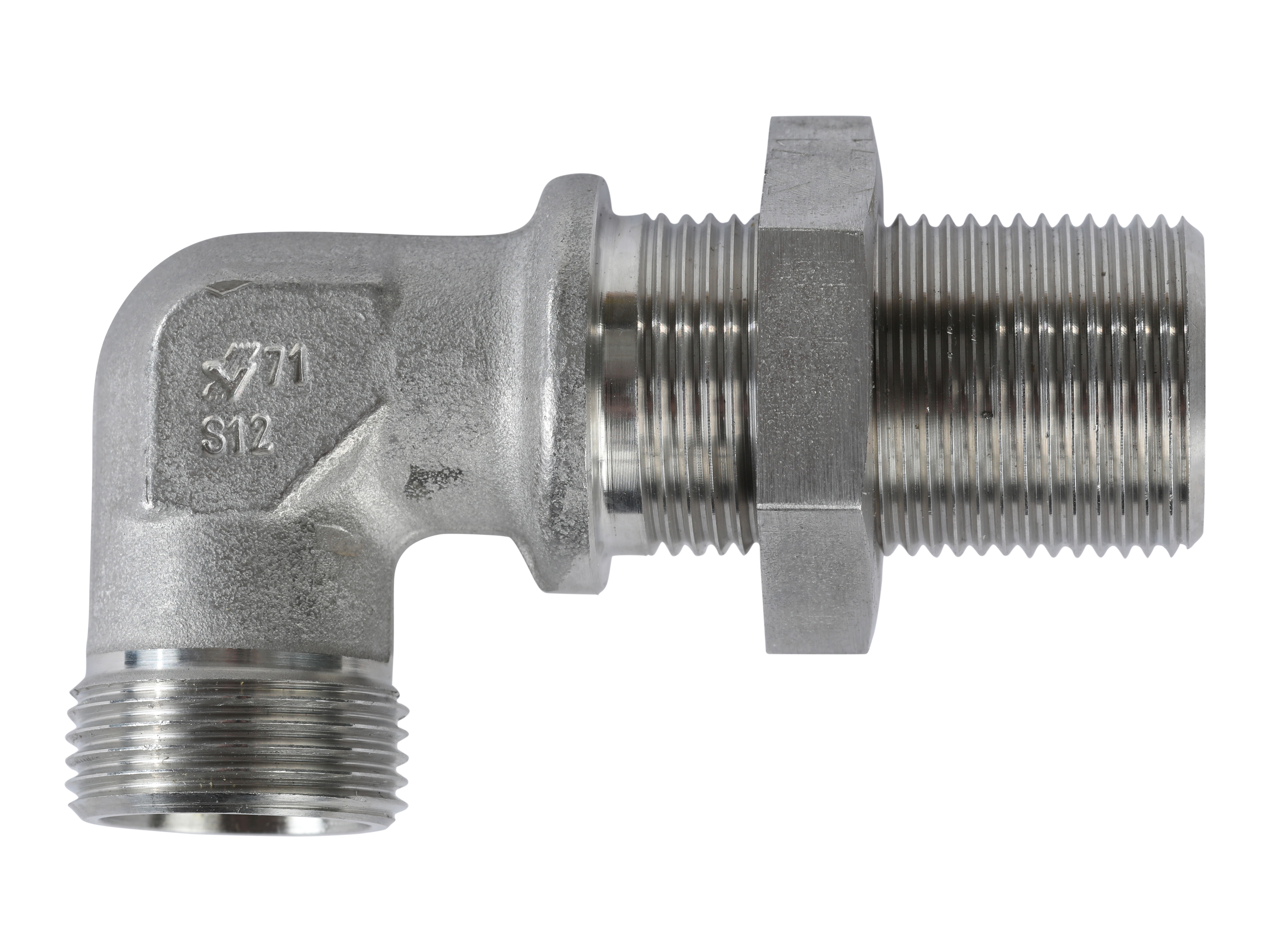

Bulkhead elbow 90° - ø10L - w. counter nut - AISI316
Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.
Artikelnummer:
L10LXGM/71
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Angle
90 °
Brand Name
Volz
Diameter pipe
10 mm
Dimension D1
10 mm
Dimension D2
8 mm
Dimension D3
22 mm
Dimension L1
30 mm
Dimension L2
22 mm
Dimension L3
15 mm
Dimension L4
61 mm
Dimension L6
46 mm
Dimension L7
18 mm
Dimension S1
14 mm
Dimension S2
19 mm
Dimension S3
22 mm
Material
Stainless steel
Material quality
1.4571 / AISI316Ti
Model code
XWSV 10L
Pressure max.
500 bar
Safety factor
4
Series
L
Temperature max.
+400 °C
Temperature min.
-60 °C
Thread 1 metric
M16x1,5
Thread T
M16x1,5
Thread outer metric
M16x1,5
Förpackningsstorlek
0 pcs
Streckkod
5704334279211
Bruttovikt
0,08 Kg
Nettovikt
0,08 Kg
Ursprungsland
DEU
Intrastat artikelkod
73072910
Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.
Obs: För att öppna 3D-filer krävs ett program som stöder filformatet
