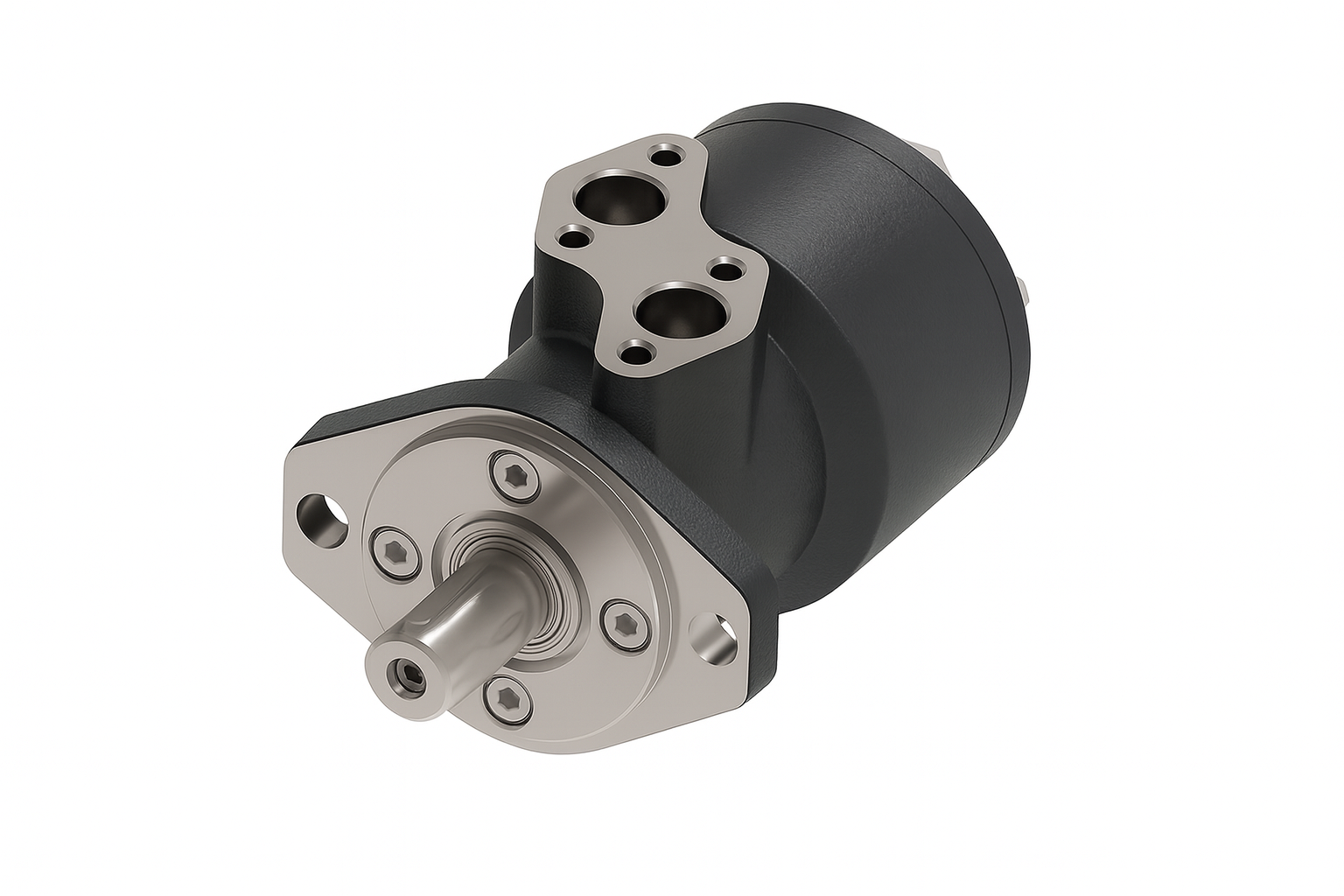

Orbitmotor XLS

Danfoss XLS-serien er udviklet til krævende mobile og industrielle applikationer, hvor der stilles høje krav til moment, driftssikkerhed og levetid. Motorerne bygger på den gennemprøvede Geroler™-teknologi med spoolventilsystem og hydrodynamiske glidelejer, som sikrer jævn drift, høj virkningsgrad og lang levetid i et kompakt design.

Alle modeller er udstyret med integrerede kontraventiler, der leder olien fra huset tilbage til returporten. Denne konstruktion reducerer det interne tryk og gør husdrænforbindelsen valgfri – ideelt til installationer, hvor plads og enkelhed er afgørende.

XLS-serien tilbyder konstant moment i begge rotationsretninger, høj virkningsgrad ved lave hastigheder og en robust konstruktion til mellem­tunge og tunge anvendelser. Serien egner sig til eksempelvis lifte, transportører, landbrugsudstyr, materialehåndtering og kompakte drivsystemer.

SELECT VARIANT
Partnumber Description Displacement Shaft diameter Shaft type Continuous power max.
036-0499-003 XLS 100 Ø25.5mm 6B Spline SAE-A HPS 100 cm3 25,4 mm Spline 15.6 kW
036-0500-003 XLS 130 Ø25.5mm 6B Spline SAE-A HPS 130 cm3 25,4 mm Spline 15.7 kW
036-0501-003 XLS 160 Ø25.5mm 6B Spline SAE-A HPS 160 cm3 25,4 mm Spline 15.4 kW
036-0502-003 XLS 195 Ø25.5mm 6B Spline SAE-A HPS 195 cm3 25,4 mm Spline 12.7 kW
036-0503-003 XLS 245 Ø25.5mm 6B Spline SAE-A HPS 245 cm3 25,4 mm Spline 10.7 kW
036-0504-003 XLS 305 Ø25.5mm 6B Spline SAE-A HPS 305 cm3 25,4 mm Spline 17.7 kW
036-0505-003 XLS 395 Ø25.5mm 6B Spline SAE-A HPS 395 cm3 25,4 mm Spline 6.7 kW
036-0515-003 XLS 50 Ø25mm SAE-A HPS 50 cm3 25 mm Cyl. Ø 25 mm (10) 13.8 kW
036-0516-003 XLS 80 Ø25mm SAE-A HPS 80 cm3 25 mm Cyl. Ø 25 mm (10) 16 kW
036-0517-003 XLS 100 Ø25mm SAE-A HPS 100 cm3 25 mm Cyl. Ø 25 mm (10) 15.6 kW
036-0518-003 XLS 130 Ø25mm SAE-A HPS 130 cm3 25 mm Cyl. Ø 25 mm (10) 15.7 kW
036-0519-003 XLS 160 Ø25mm SAE-A HPS 160 cm3 25 mm Cyl. Ø 25 mm (10) 15.4 kW
036-0520-003 XLS 195 Ø25mm SAE-A HPS 195 cm3 25 mm Cyl. Ø 25 mm (10) 12.7 kW
036-0521-003 XLS 245 Ø25mm SAE-A HPS 245 cm3 25 mm Cyl. Ø 25 mm (10) 10.7 kW
036-0522-003 XLS 305 Ø25mm SAE-A HPS 305 cm3 25 mm Cyl. Ø 25 mm (10) 10.7 kW
036-0523-003 XLS 395 Ø25mm SAE-A HPS 395 cm3 25 mm Cyl. Ø 25 mm (10) 6.7 kW
Brand Name
Danfoss

Contamination level max.
20/18/13 - ISO 4406

Drain line requirements
Optional (Not required due to integrated check valves)

Drainport
G 1/4

Filtration Requirement
ISO cleanliness code 4406:20/18/13

Flange style diameter
82.5

Holes circle
106.4

Integrated check valve
Yes

Max. operating temperature
82

Mounting flange
SAE-A2

Number of mounting holes
2

Oil viscocity recommended
20 - 32

Paint
Black

Port Drawing Code
AA

Port position
Side

Recess
82,55

Shaft Seal Type
High pressure packing

Temperature max.
+82

Temperature min.
-34

Working ports
G 1/2

Danfoss XLS-serien er udviklet til krævende mobile og industrielle applikationer, hvor der stilles høje krav til moment, driftssikkerhed og levetid. Motorerne bygger på den gennemprøvede Geroler™-teknologi med spoolventilsystem og hydrodynamiske glidelejer, som sikrer jævn drift, høj virkningsgrad og lang levetid i et kompakt design.

Alle modeller er udstyret med integrerede kontraventiler, der leder olien fra huset tilbage til returporten. Denne konstruktion reducerer det interne tryk og gør husdrænforbindelsen valgfri – ideelt til installationer, hvor plads og enkelhed er afgørende.

XLS-serien tilbyder konstant moment i begge rotationsretninger, høj virkningsgrad ved lave hastigheder og en robust konstruktion til mellem­tunge og tunge anvendelser. Serien egner sig til eksempelvis lifte, transportører, landbrugsudstyr, materialehåndtering og kompakte drivsystemer.
