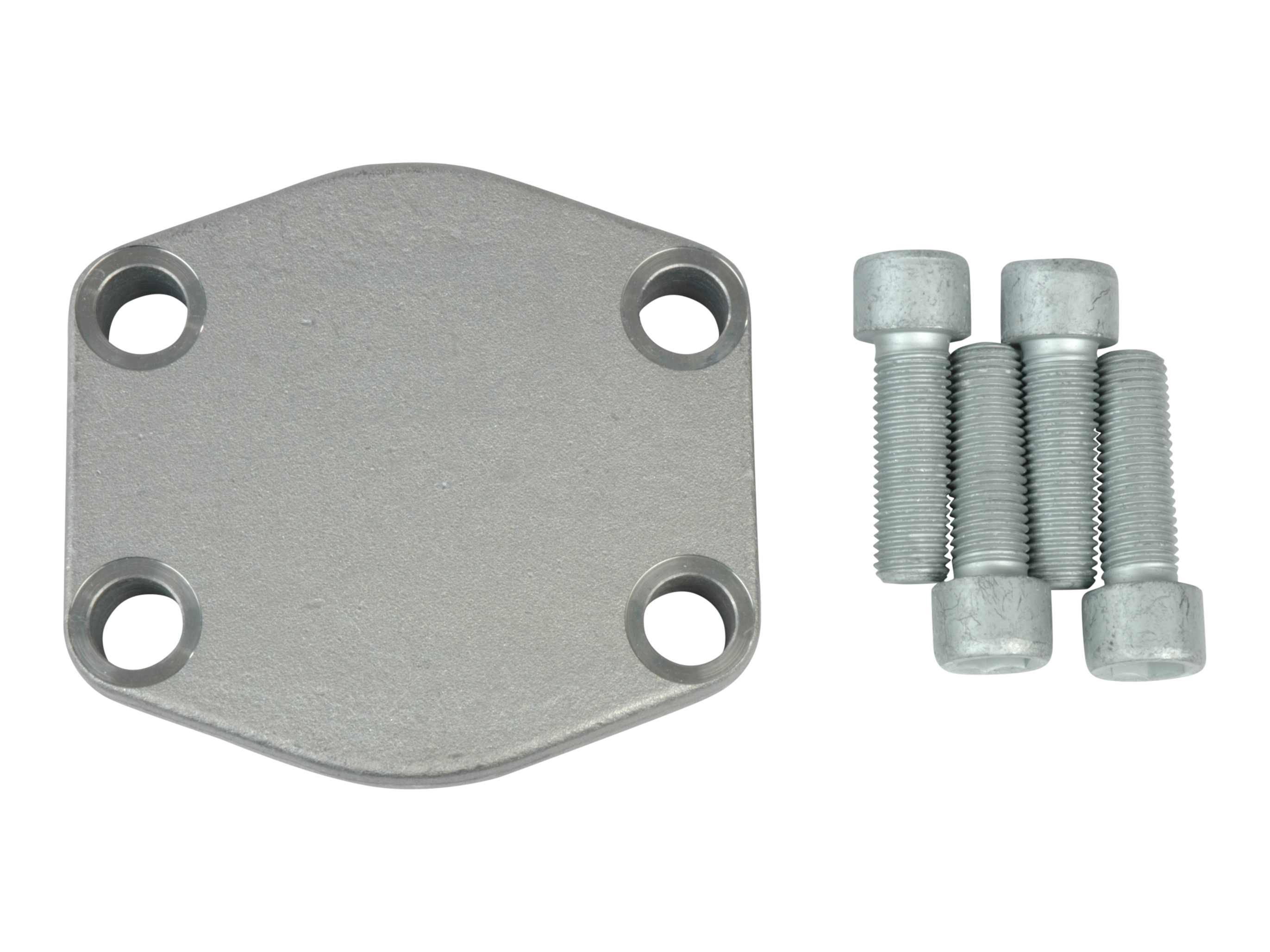

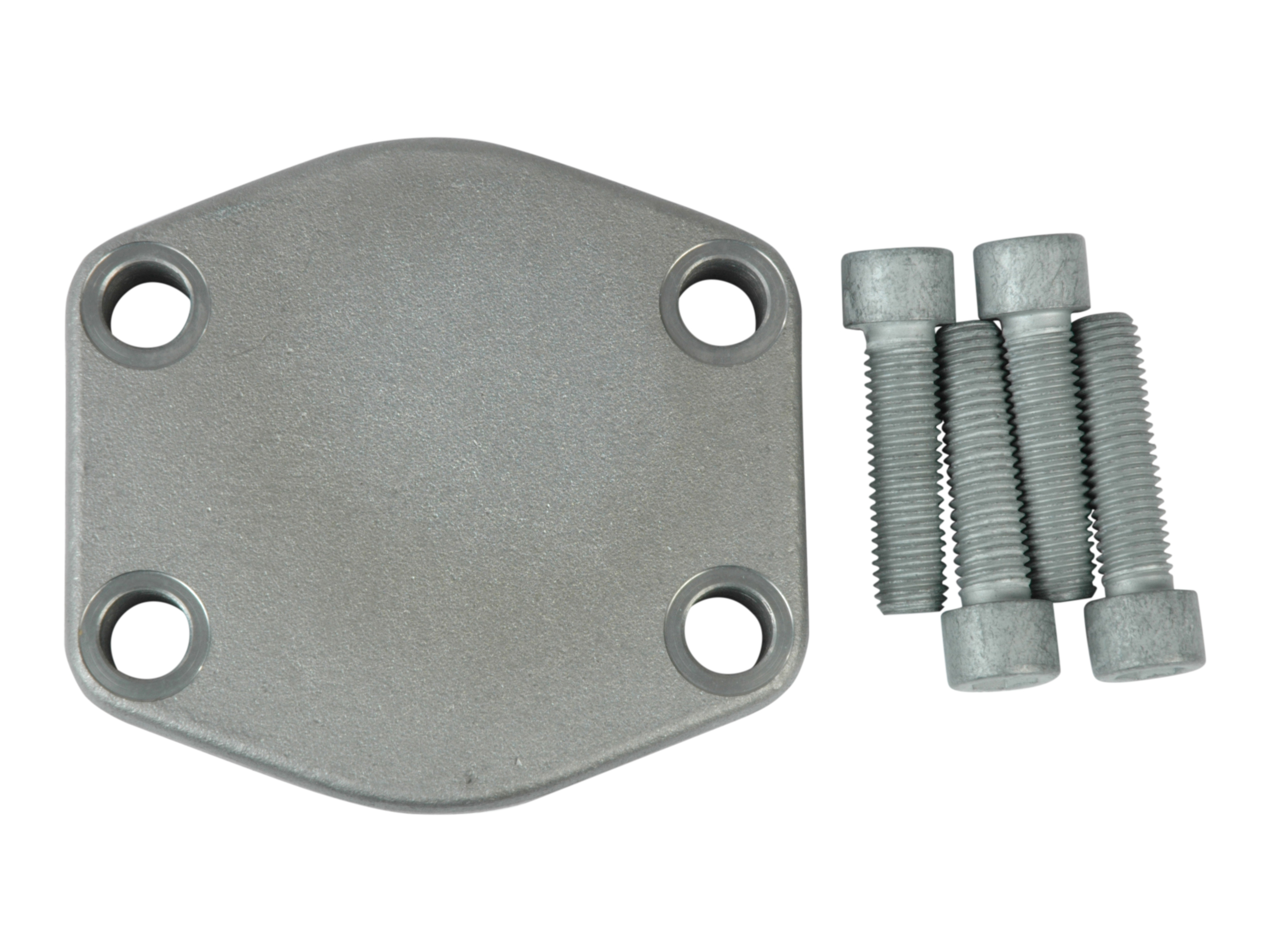

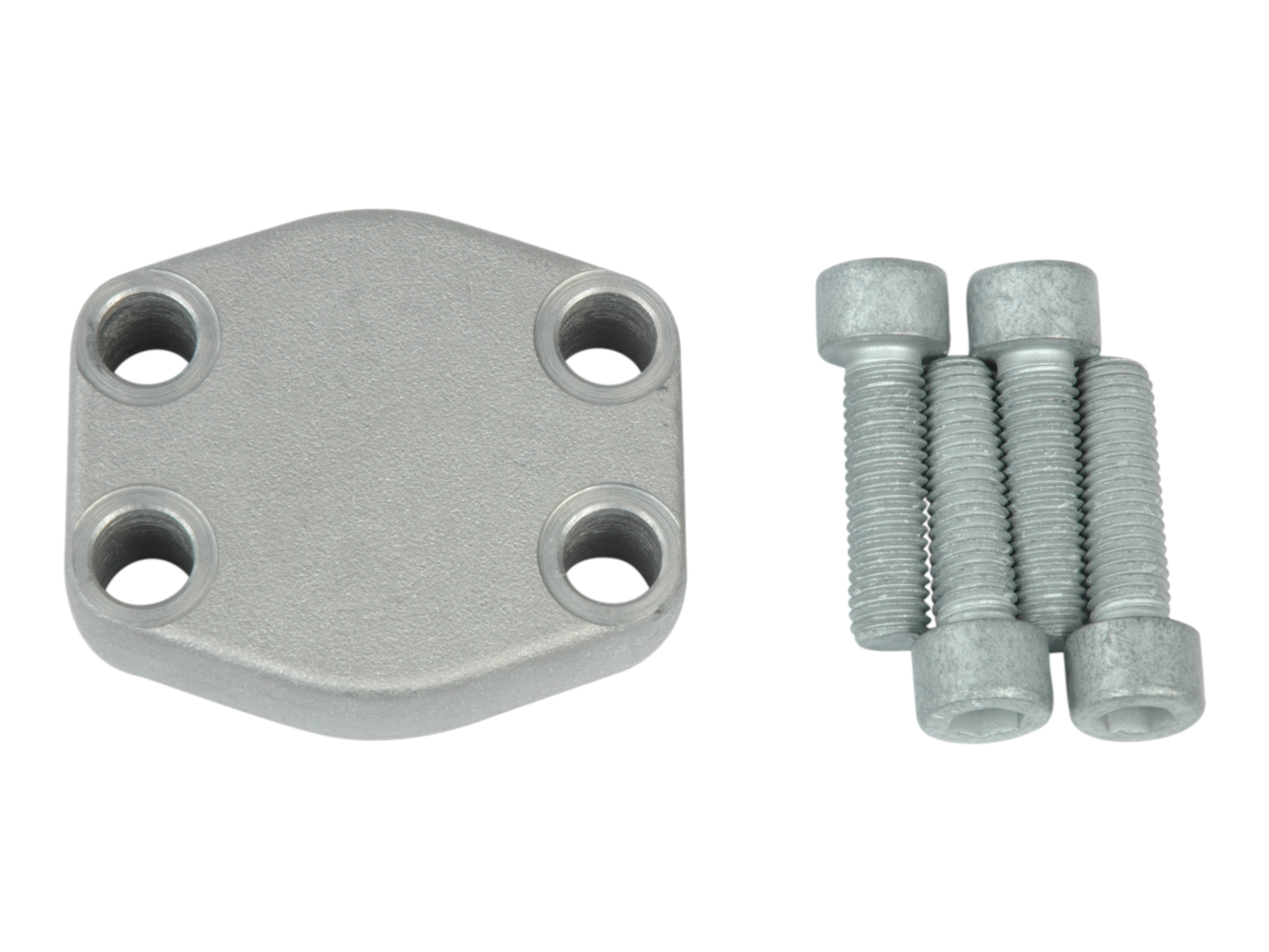

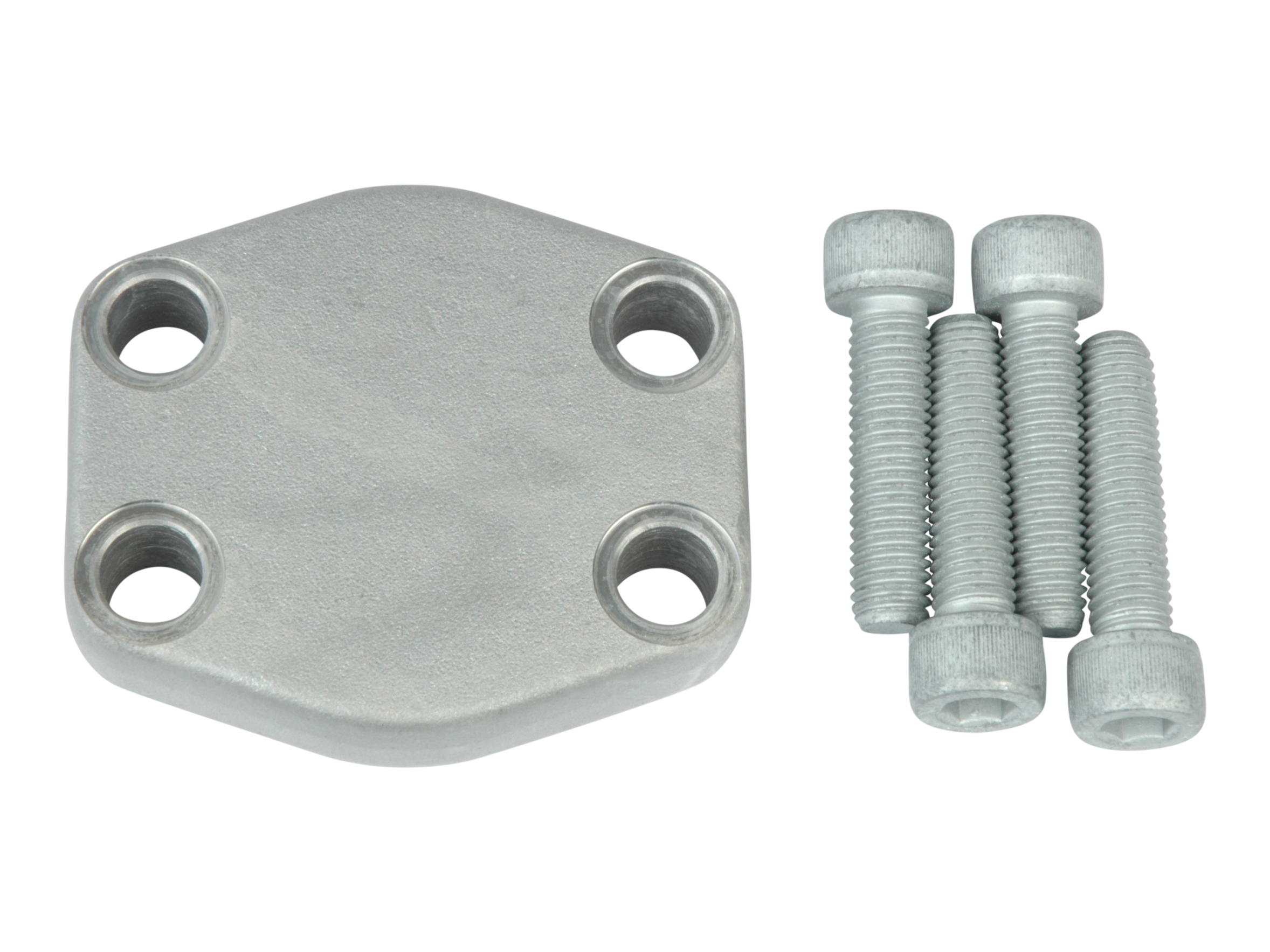

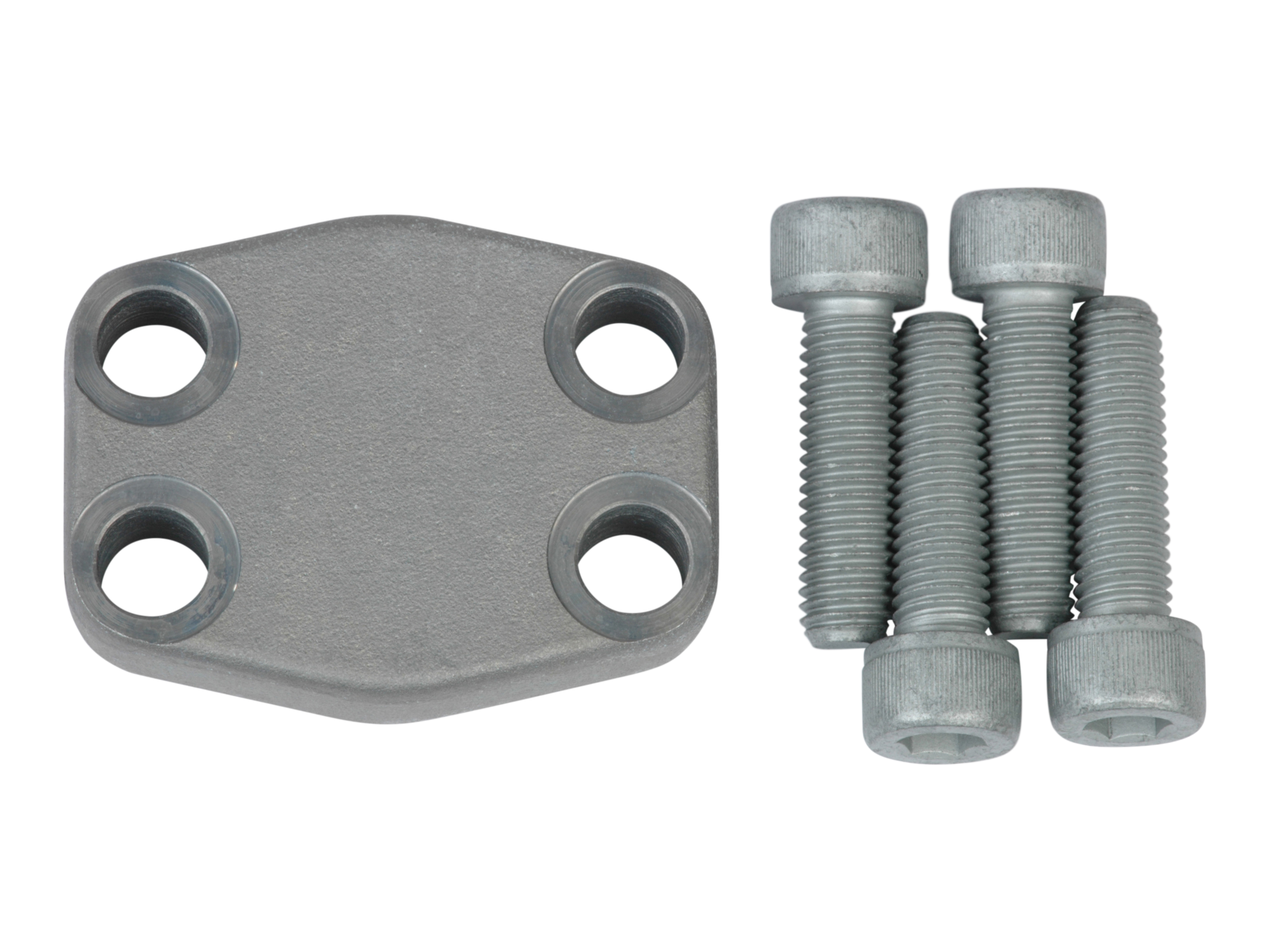

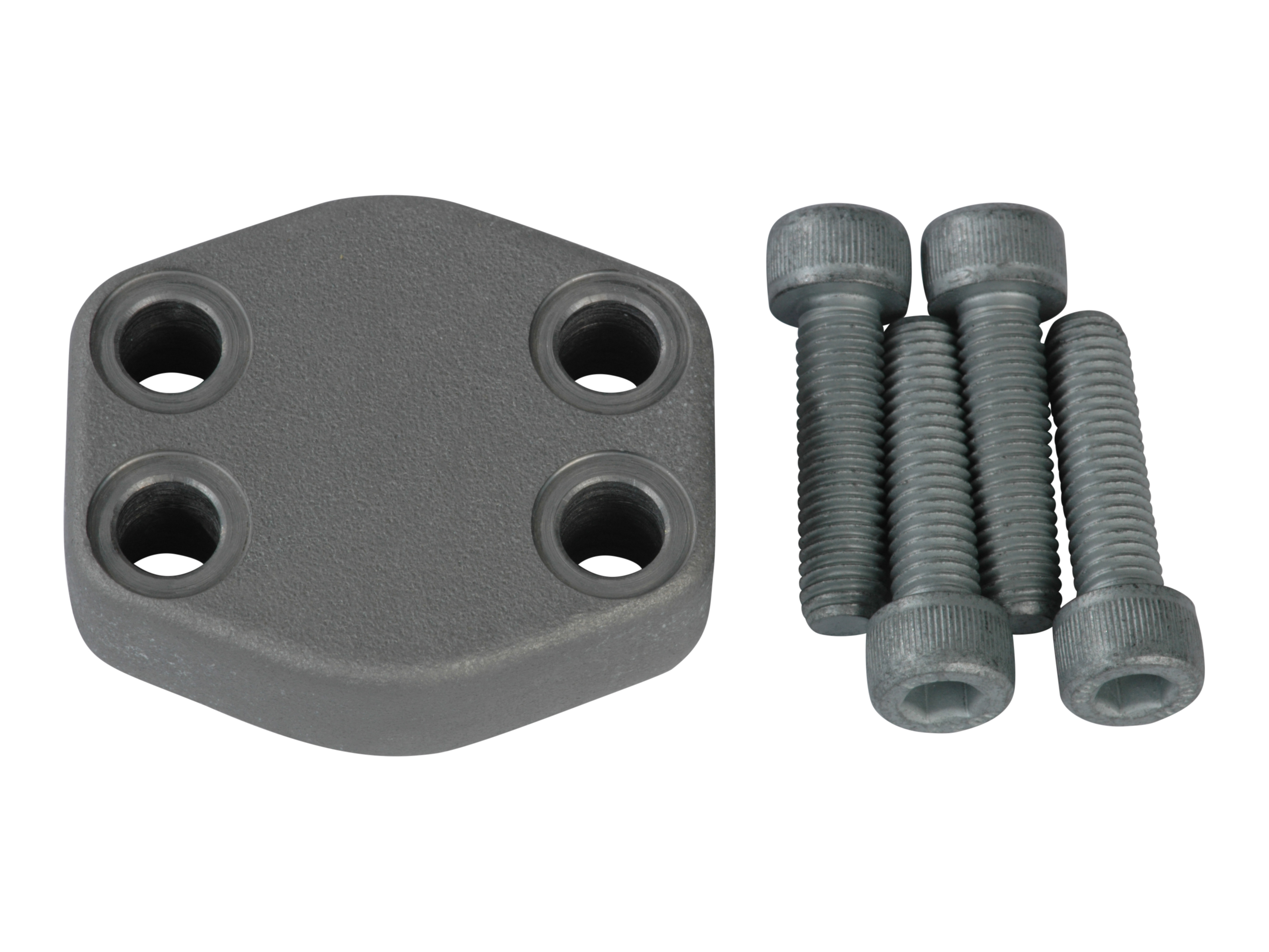

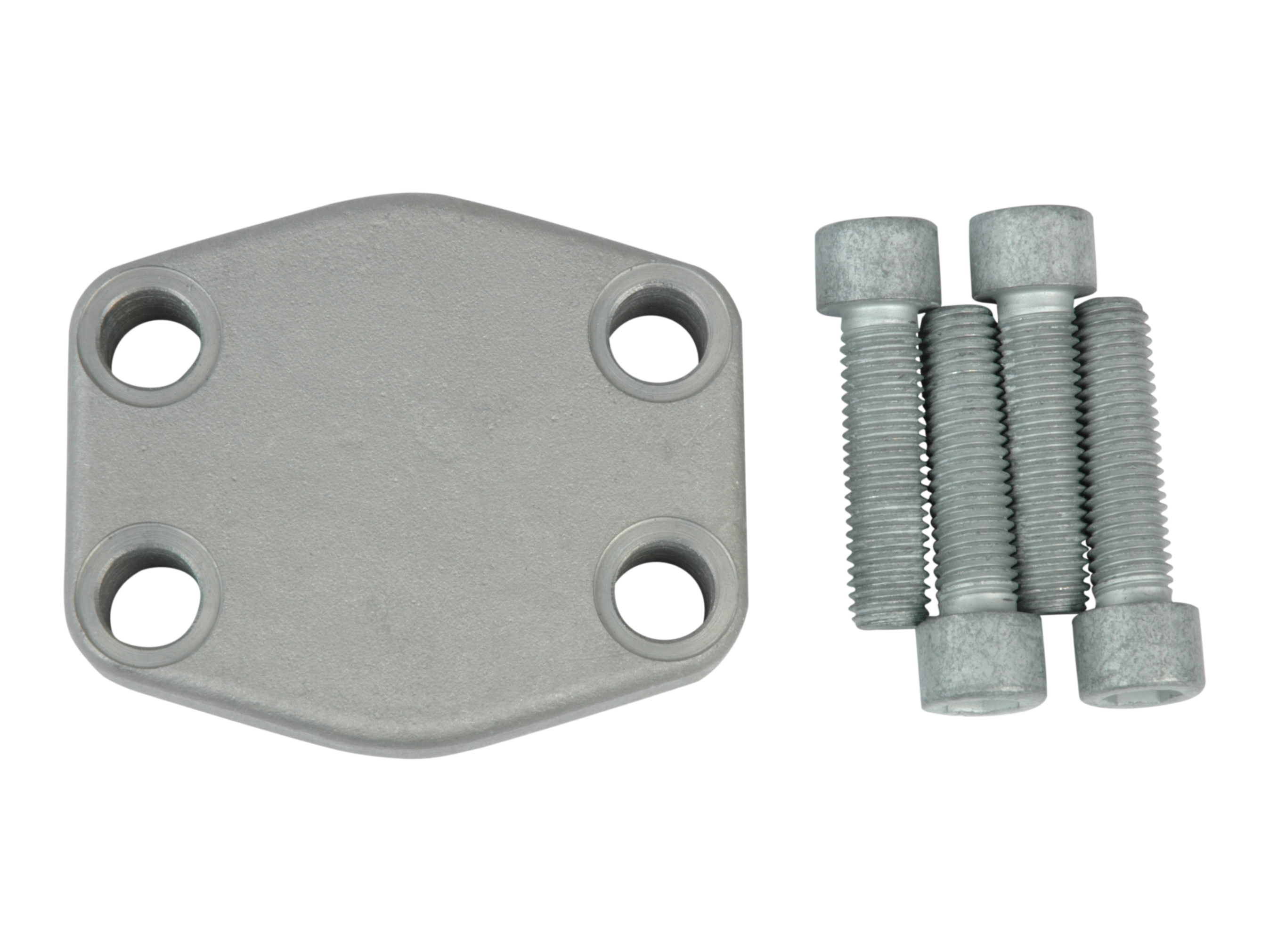

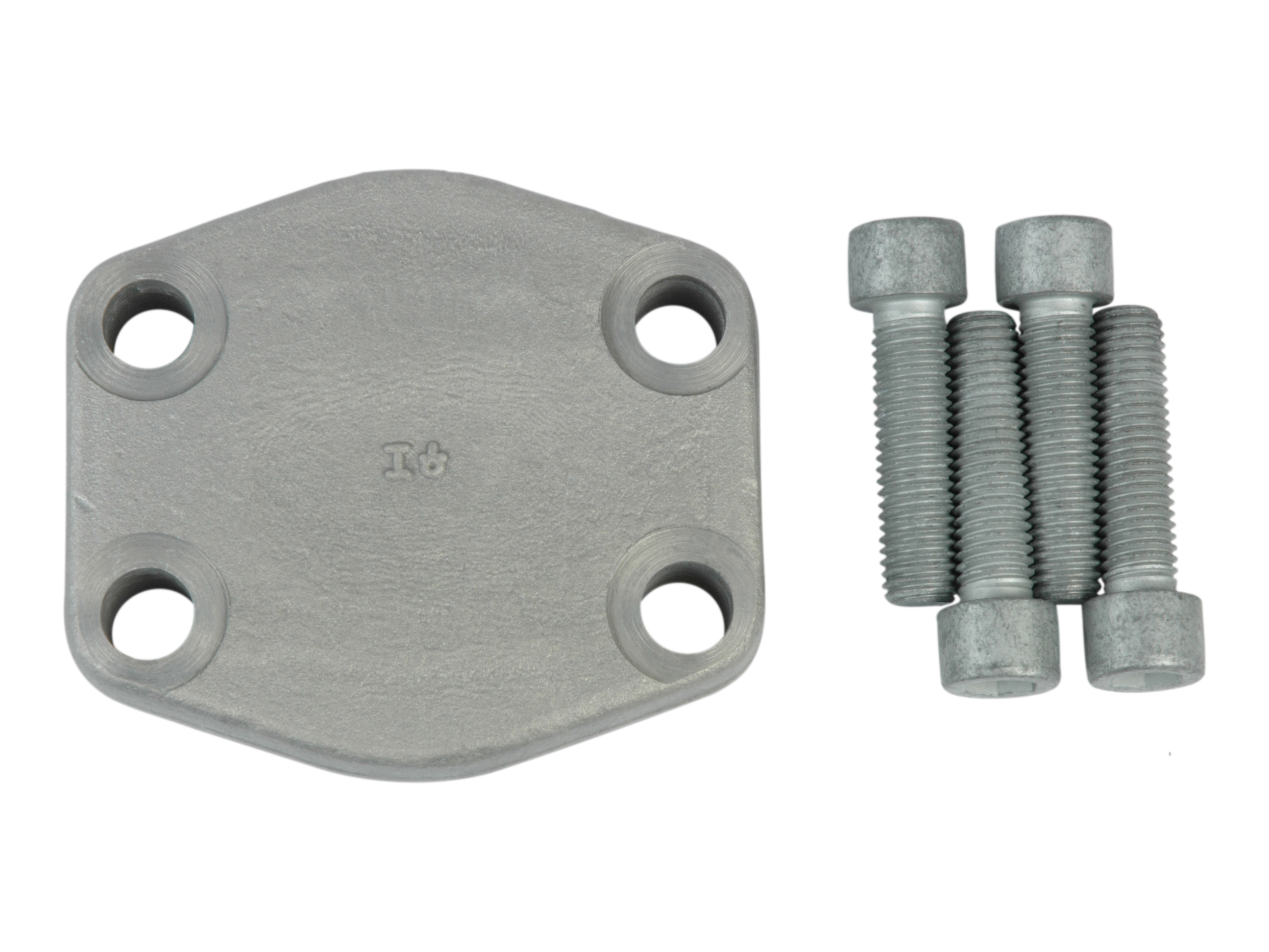

Blind flanges with bolts and O-ring - SAE 3000 PSI - AFC1-M

SELECT VARIANT
Partnumber Description Flange O-ring Bolt dimension Pressure max.
AFC080M Closed flange 1/2" SAE3000 - complete 1/2 " 18.64X3.53 mm M8x30 mm 350 bar
AFC100M Closed flange 3/4" SAE3000 - complete 3/4 " 24.99X3.53 mm M10x35 mm 350 bar
AFC102M Closed flange 1" SAE3000 - complete 1 " 32.93X3.53 mm M10x35 mm 320 bar
AFC104M Closed flange 1.1/4" SAE3000 - complete 1.1/4 " 37.69X3.53 mm M10x40 mm 280 bar
AFC106M Closed flange 1.1/2" SAE3000 - complete 1.1/2 " 47.22X3.53 mm M12x45 mm 210 bar
AFC108M Closed flange 2" SAE3000 - complete 2 " 56.75X3.53 mm M12x45 mm 210 bar
AFC110M Closed flange 2.1/2" SAE3000 - complete 2.1/2 " 69.44X3.53 mm M12x45 mm 175 bar
AFC112M Closed flange 3" SAE3000 - complete 3 " 82.32X3.53 mm M16x50 mm 160 bar
AFC116M Closed flange 4" SAE3000 - complete 4 " 110.72X3.53 mm M16x50 mm 35 bar
AFC118M Closed flange 5" SAE3000 - complete 5 " 136.10X3.53 mm M16x50 mm 35 bar
Brand Name
Havit

Corrosion resistance
480 hours salt spray DIN EN 9227

Flange SAE/DIN
3000 PSI

Material
Steel

Number of bolts
4

Sealing material
NBR

Shore
90

Standard ISO
ISO 6162-1

Standard SAE
SAE J518 Code 61

Surface treatment
Zinc-Nickel plated

Temperature max.
+90

Temperature min.
-40
