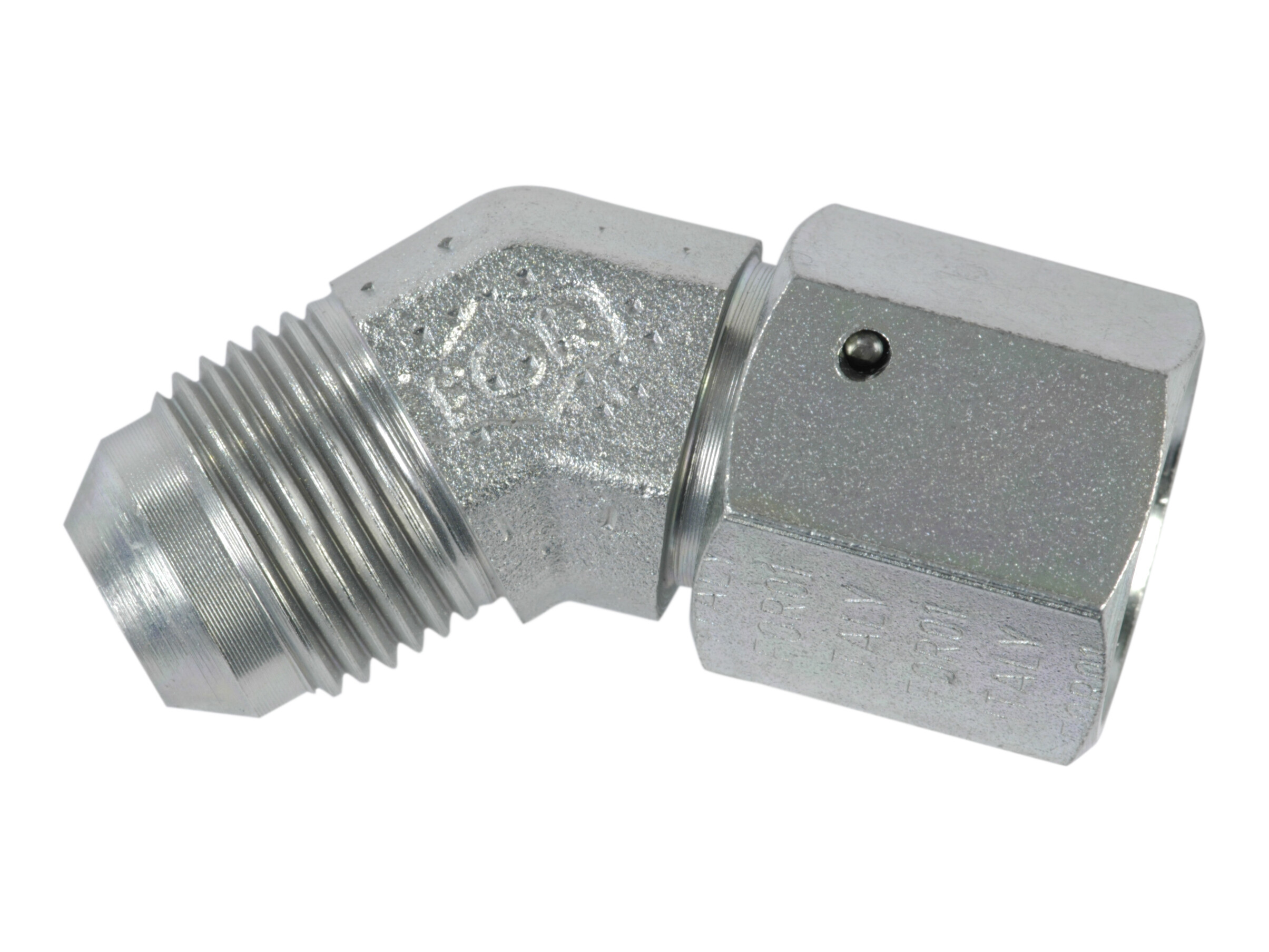

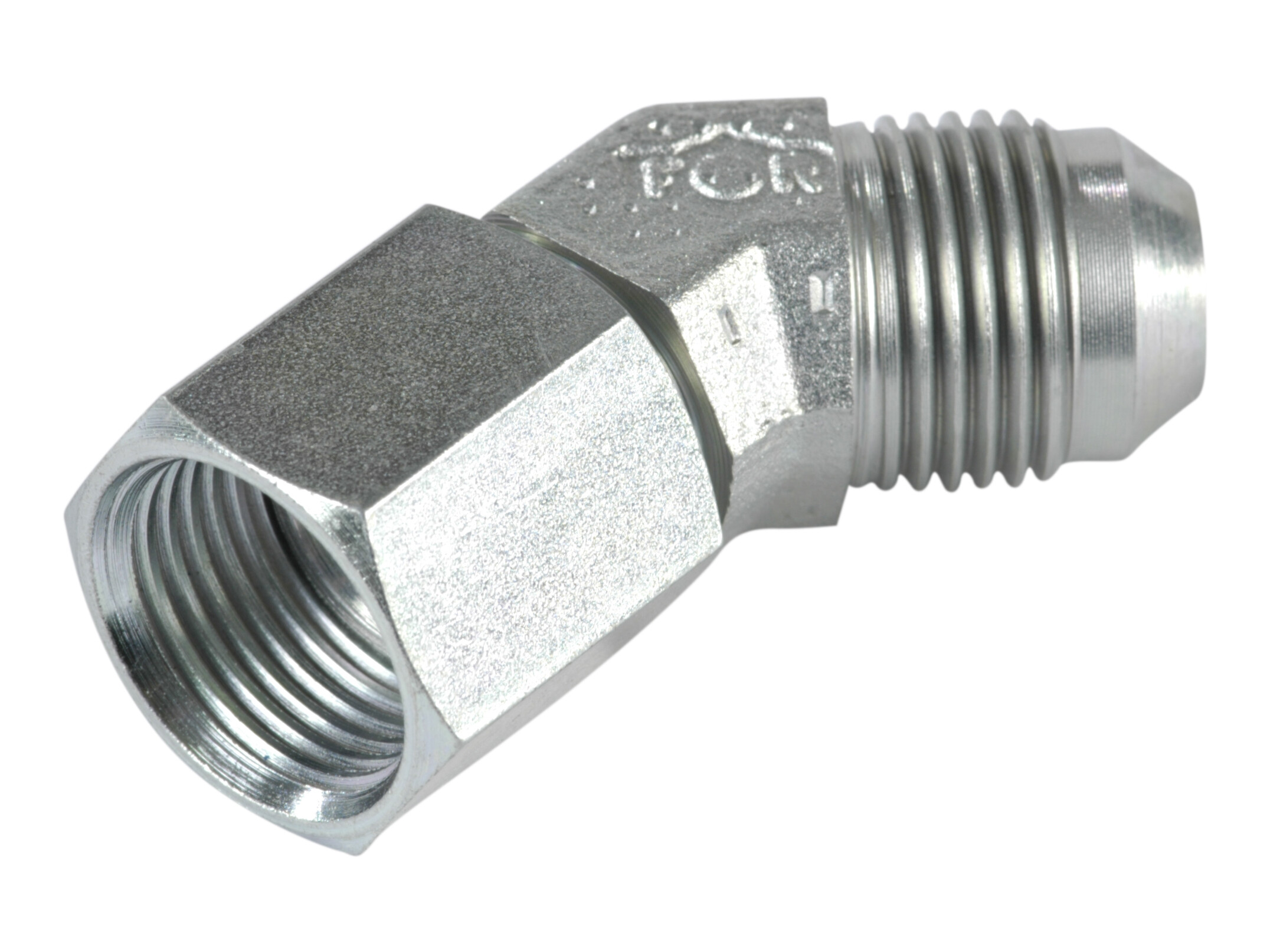

Vinkel 45 gr 3/4-16 JIC udv x 3/4-16 JIC omløber

Vinkel 45 gr 3/4-16 JIC udv x 3/4-16 JIC omløber

45° adaptervinkel til hydrauliske rør- og slangesamlinger, der ændrer rørføringen og forbinder en JIC hun-svivel med en JIC han-tilslutning.

JIC 37° flare-forbindelsen (3/4-16) giver en metal-mod-metal tætningsflade, som er typisk for JIC-konusfittings. Omløbermøtrikken på hun-siden understøtter justering under montage, især hvor pladsen er begrænset. Elektrogalvaniseret/hvidkromatiseret overflade samt et maks. arbejdstryk på 350 bar gør den velegnet til krævende hydraulikanlæg.

Typiske anvendelser

Hydraulikledninger, hvor der ønskes et 45° retningsskift mellem JIC-tilslutninger
Rør- og slangerouting med begrænset plads, hvor en svivel hun-ende letter tilpasning

Varenummer:

VG-12

Pakke str.:

0 stk

Min. bestillingsenhed er:

1 stk

Specifikationer
Dimensioner og forsendelse

25 mm

32 mm

22 mm

Diameter rør

12 mm

Gevind indvendig

3/4-16 JIC

Gevind udvendig

3/4-16 JIC

Korrosions resistens

1400 hours salt spray DIN EN ISO 9227

Materiale

Stål

Mærke navn

FOR

Overfladebehandling

El-forzinket / hvidkromatiseret

12 mm

Tryk maks.

350 bar

Vinkel

45 °

Pakke str.

0 stk

Stregkode

5704334240600

Brutto vægt

0,09 Kg

Netto vægt

0,09 Kg

Oprindelsesland

ITA

Intrastat varekode

73071110

Produkt information
Målskitse

45° adaptervinkel til hydrauliske rør- og slangesamlinger, der ændrer rørføringen og forbinder en JIC hun-svivel med en JIC han-tilslutning.

Typiske anvendelser

Hydraulikledninger, hvor der ønskes et 45° retningsskift mellem JIC-tilslutninger
Rør- og slangerouting med begrænset plads, hvor en svivel hun-ende letter tilpasning

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
