Reduktion - 3/4" BSP x 1/4" BSP indv - WD pakning
Gevindreduktion til tilpasning mellem to BSPP (G)-gevindstørrelser i en hydraulikledning eller i en komponentport. Den ene ende har G 3/4 udvendigt gevind, og den anden ende har G 1/4 indvendigt gevind, så en større tilslutning kan reduceres til en mindre størrelse.
WD-tætningsdesignet anvender en NBR profiltætningsring til at tætne forbindelsen. Fittingen har zink-nikkel overfladebehandling og er specificeret til et maksimalt arbejdstryk på 400 bar inden for et temperaturområde på -35 til +100 °C.
Typiske anvendelser
- Reduktion af BSPP-gevindport på hydraulikmanifolder, ventiler, cylindre eller pumper
- Tilpasning af hydraulikrørføring, hvor en G 3/4 tilslutning skal forbindes til en G 1/4 komponent eller et målepunkt
Varenummer:
RI3/4WD1/4
Pakke str.:
0 stk
Min. bestillingsenhed er:
1 stk
Diameter rør
0 mm
Gevind indvendig
G 1/4 BSP
Gevind udvendig
G 3/4 BSP
Korrosions resistens
1200 hours salt spray DIN EN ISO 9227

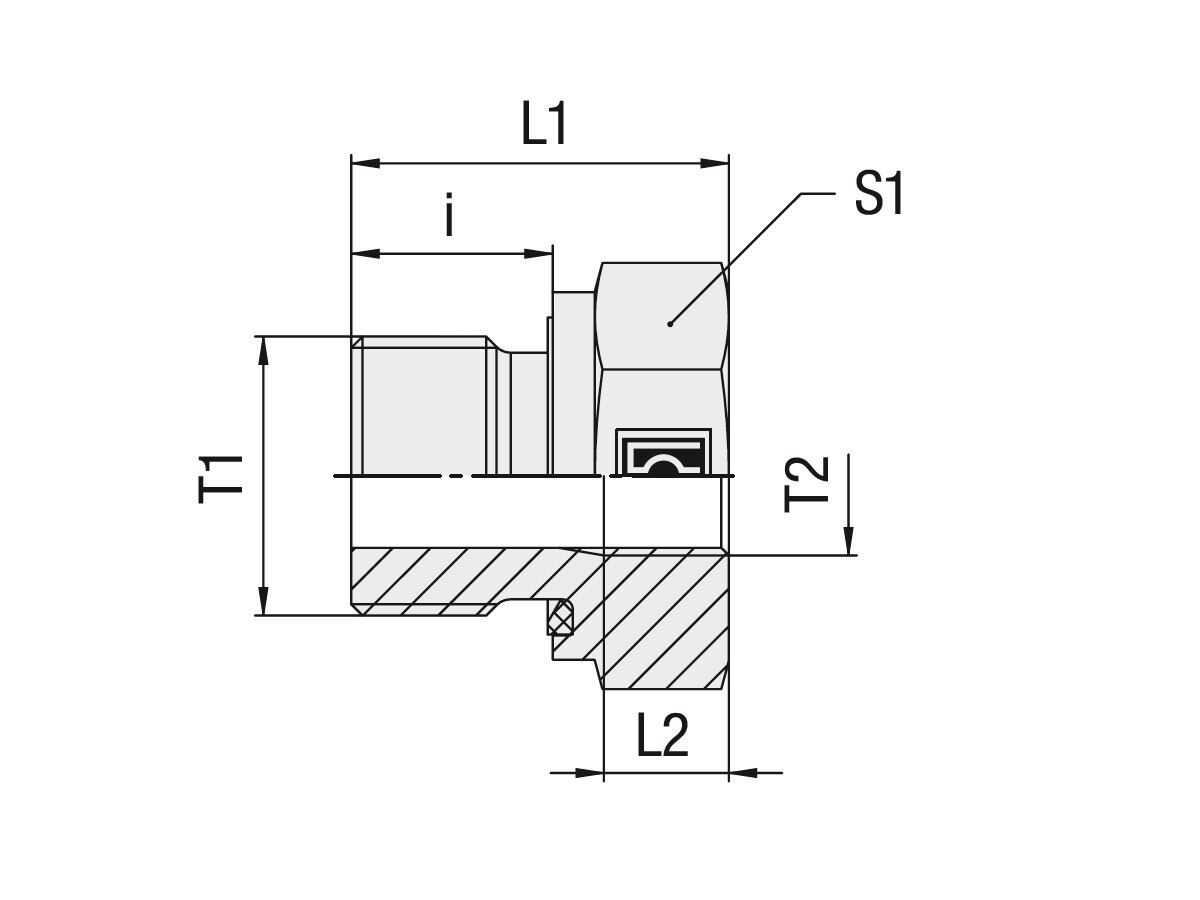

L1
26 mm
L2
12,5 mm
Længde
26 mm
Materiale
Stål
Model kode
FI-RED-R3/4-WD-R1/4-B-W3
Mærke navn
Stauff
Overfladebehandling
Zink-Nikkel belagt
Pakningsmateriale
NBR
REACH compliant
Ja
RoHs compliant
Ja
S1
32 mm
Sekskant
32 mm
Sikkerhedsfaktor
4
Temperatur maks.
+100 °C
Temperatur min.
-35 °C
Thread T1
G 3/4 BSP
Thread T2
G 1/4 BSP
Totallængde
26 mm
Tryk maks.
400 bar
Type
Kort
Vinkel
0 °
i
16 mm
Pakke str.
0 stk
Stregkode
5704295277486
Brutto vægt
0,10 Kg
Netto vægt
0,10 Kg
Oprindelsesland
DEU
Intrastat varekode
73071110
Gevindreduktion til tilpasning mellem to BSPP (G)-gevindstørrelser i en hydraulikledning eller i en komponentport. Den ene ende har G 3/4 udvendigt gevind, og den anden ende har G 1/4 indvendigt gevind, så en større tilslutning kan reduceres til en mindre størrelse.
WD-tætningsdesignet anvender en NBR profiltætningsring til at tætne forbindelsen. Fittingen har zink-nikkel overfladebehandling og er specificeret til et maksimalt arbejdstryk på 400 bar inden for et temperaturområde på -35 til +100 °C.
Typiske anvendelser
- Reduktion af BSPP-gevindport på hydraulikmanifolder, ventiler, cylindre eller pumper
- Tilpasning af hydraulikrørføring, hvor en G 3/4 tilslutning skal forbindes til en G 1/4 komponent eller et målepunkt
