Reduktion - 3/4" BSP x 1/2" BSP indv - WD pakning
Gevindreduktion til tilpasning mellem to BSPP-gevindstørrelser (Whitworth parallel) i hydraulik- og fluid-systemer. Udført med G 3/4 udvendigt gevind på den ene side og G 1/2 indvendigt gevind på den anden side for en kompakt overgang mellem komponenter, porte og fittings med forskellige gevindstørrelser.
Tætning sker med en WD-profilpakning i NBR, så tætningen dannes i anlægsfladen frem for i gevindet. Overfladen er zinc-nickel plated, og forbindelsen er specificeret til op til 400 bar. Total længde er 43 mm og nøglevidde 32 mm.
Typiske anvendelser
- Reduktion af BSPP-portstørrelse mellem hydraulikkomponenter og fittings
- Tilpasning af gevindstørrelser i hydraulikledninger, hvor der kræves profiltætning
Partnumber:
RI3/4WD1/2
Package size:
0 stk
Min. order quantity is:
1 stk

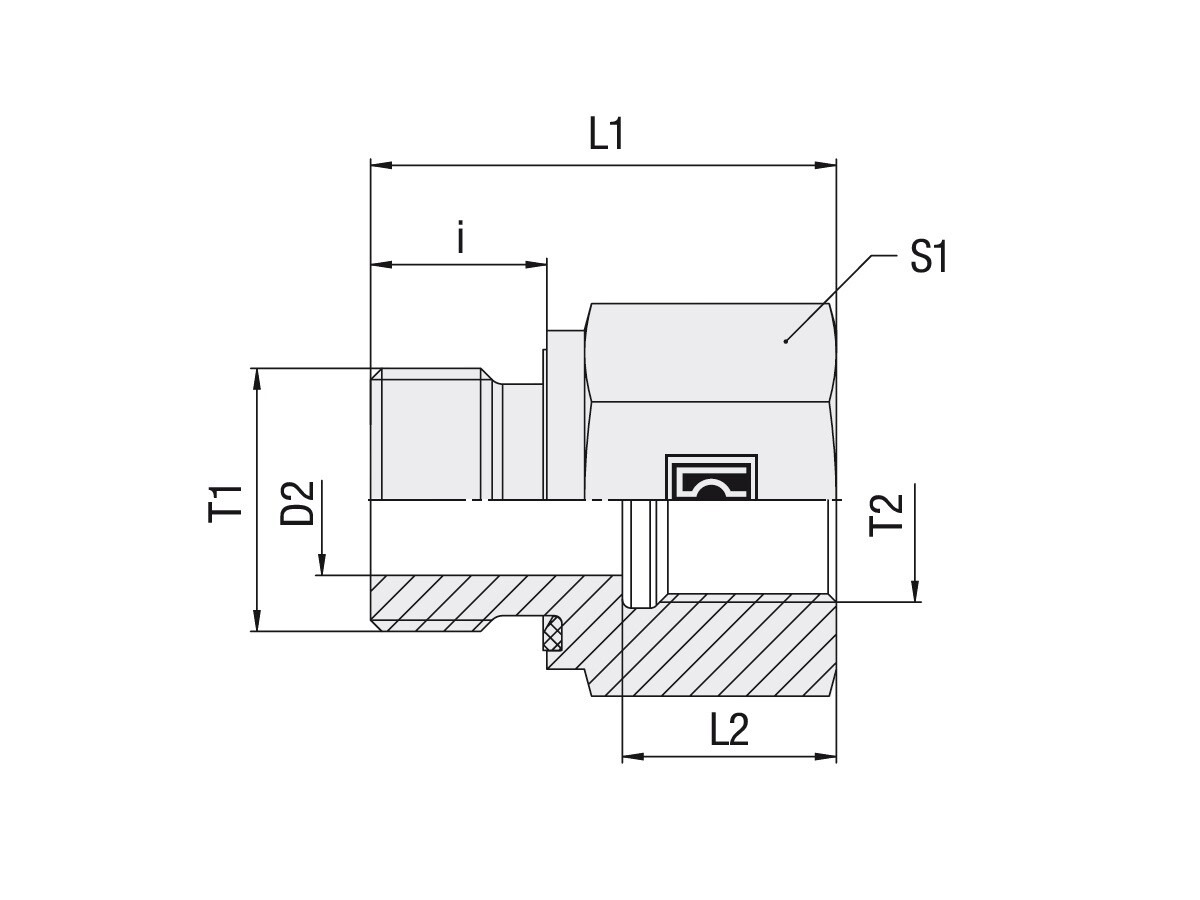

D2
16 mm
Diameter rør
16 mm
Gevind indvendig
G 1/2 BSP
Gevind udvendig
G 3/4 BSP
Korrosions resistens
1200 hours salt spray DIN EN ISO 9227
L1
43 mm
L2
20 mm
Længde
43 mm
Materiale
Stål
Model kode
FI-RED-R3/4-WD-R1/2-B-W3
Mærke navn
Stauff
Overfladebehandling
Zink-Nikkel belagt
Pakningsmateriale
NBR
REACH compliant
Ja
RoHs compliant
Ja
S1
32 mm
Sekskant
32 mm
Sikkerhedsfaktor
4
Temperatur maks.
+100 °C
Temperatur min.
-35 °C
Thread T1
G 3/4 BSP
Thread T2
G 1/2 BSP
Totallængde
43 mm
Tryk maks.
400 bar
Type
Lang
Vinkel
0 °
i
16 mm
Pakke str.
0 stk
Stregkode
5704295277479
Brutto vægt
0,15 Kg
Netto vægt
0,15 Kg
Oprindelsesland
DEU
Intrastat varekode
73071110
Gevindreduktion til tilpasning mellem to BSPP-gevindstørrelser (Whitworth parallel) i hydraulik- og fluid-systemer. Udført med G 3/4 udvendigt gevind på den ene side og G 1/2 indvendigt gevind på den anden side for en kompakt overgang mellem komponenter, porte og fittings med forskellige gevindstørrelser.
Tætning sker med en WD-profilpakning i NBR, så tætningen dannes i anlægsfladen frem for i gevindet. Overfladen er zinc-nickel plated, og forbindelsen er specificeret til op til 400 bar. Total længde er 43 mm og nøglevidde 32 mm.
Typiske anvendelser
- Reduktion af BSPP-portstørrelse mellem hydraulikkomponenter og fittings
- Tilpasning af gevindstørrelser i hydraulikledninger, hvor der kræves profiltætning
Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
