SB-ventil 60l/m 70-210bar 7,1:1 VCB06-EN-2-A-00

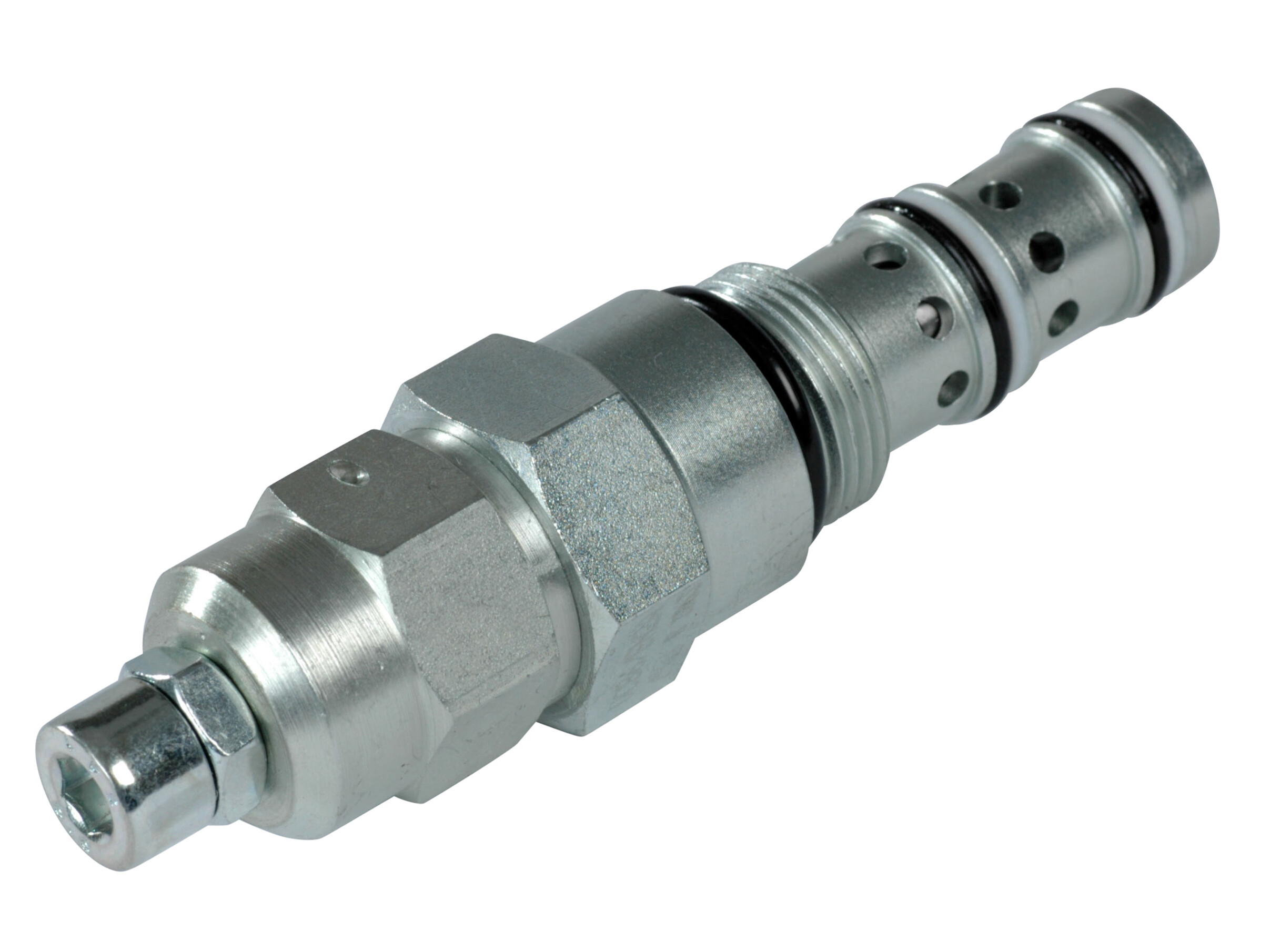

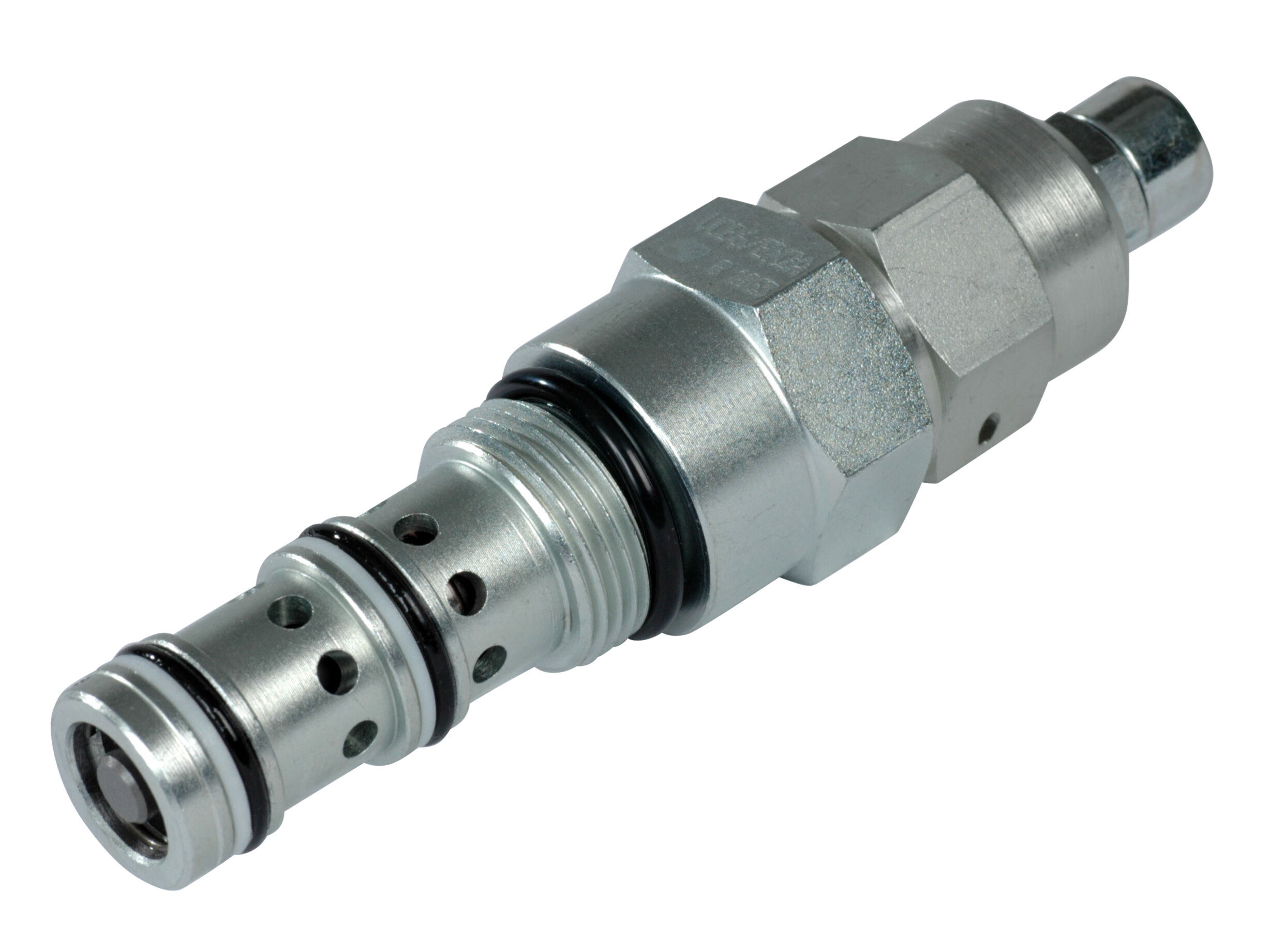

VCB 06-EN, Overcenter Ventil, Standard, Differentielt Areal, Intern Afløb, Port 1 Pilot

Dette er en differentielt areal overcenter ventil, som er en pilotassisteret aflastningsventil med en fri flowkontrol. Med aflastningsventilen indstillet til cirka 1,3 gange det maksimale lastinducerede tryk, vil ventilen forhindre flow mellem portene 3 og 2. Når pilottrykket påføres port 1, vil ventilen måle flowet fra port 3 til 2 og kompensere for enhver ændring i pilottrykket på grund af overkørende eller ustabile belastninger. Fri flow finder sted fra port 2 til port 3 gennem ventilens kontrolsektion.

Disse ventiler er ideelle i de fleste applikationer, da de bringer stabilitet, lastholdning og beskyttelse mod slangefejl, når ventilen er monteret på eller i aktuatoren. Fjederkammeret er forbundet til ventilens port 2, så ethvert modtryk vil øge det pilottryk, der kræves for at holde ventilen åben, og det tryk, hvor ventilen vil åbne som en aflastningsventil.

Partnumber:
820202719

Package size:
0 pcs

Min. order quantity is:
1 pcs
LINE BODY, NCS 06/3 SE 1/2 NCS06/3--SE 1/2
Partnumber: 922500713
LINE BODY, NCS 06/3 SE 3/8 (D) NCS06/3-SE 3/8 (D)
Partnumber: 922500813
LINE BODY, NCS 06/3 SI 3/8 NCS06/3--SI 3/8
Partnumber: 922501113
Housing NCS06/3--SI 1/2
Partnumber: 922501213
Housing NCS06/3-DL 3/8
Partnumber: 922501313
Housing NCS06/3--DL 1/2
Partnumber: 922501413
Housing NCS06/3-SEL 3/8
Partnumber: 922503913
P-sats NCS 06 3 VIE VITON
Partnumber: 230000110
Cavity
NCS06/3

Flow Nominel
60 lpm

Forureningsgrad maks.
20/18/14 - ISO 4406

Model kode
VCB06-EN-2-A-00

Mærke navn
Danfoss

Olieviskositet anbefalet
12 - 54 cSt

Pilotforhold
7,1:1

Tilspændingsmoment
44 - 50 Nm

Tryk maks.
350 bar

Trykindstilling maks.
210 bar

Trykindstilling min.
70 bar
Package size
0 pcs

Barcode
5704334370376

Gross weight
0,30 Kg

Net weight
0,30 Kg

Country of origin

Intrastat code
84812010

VCB 06-EN, Overcenter Ventil, Standard, Differentielt Areal, Intern Afløb, Port 1 Pilot

Dette er en differentielt areal overcenter ventil, som er en pilotassisteret aflastningsventil med en fri flowkontrol. Med aflastningsventilen indstillet til cirka 1,3 gange det maksimale lastinducerede tryk, vil ventilen forhindre flow mellem portene 3 og 2. Når pilottrykket påføres port 1, vil ventilen måle flowet fra port 3 til 2 og kompensere for enhver ændring i pilottrykket på grund af overkørende eller ustabile belastninger. Fri flow finder sted fra port 2 til port 3 gennem ventilens kontrolsektion.

Disse ventiler er ideelle i de fleste applikationer, da de bringer stabilitet, lastholdning og beskyttelse mod slangefejl, når ventilen er monteret på eller i aktuatoren. Fjederkammeret er forbundet til ventilens port 2, så ethvert modtryk vil øge det pilottryk, der kræves for at holde ventilen åben, og det tryk, hvor ventilen vil åbne som en aflastningsventil.
