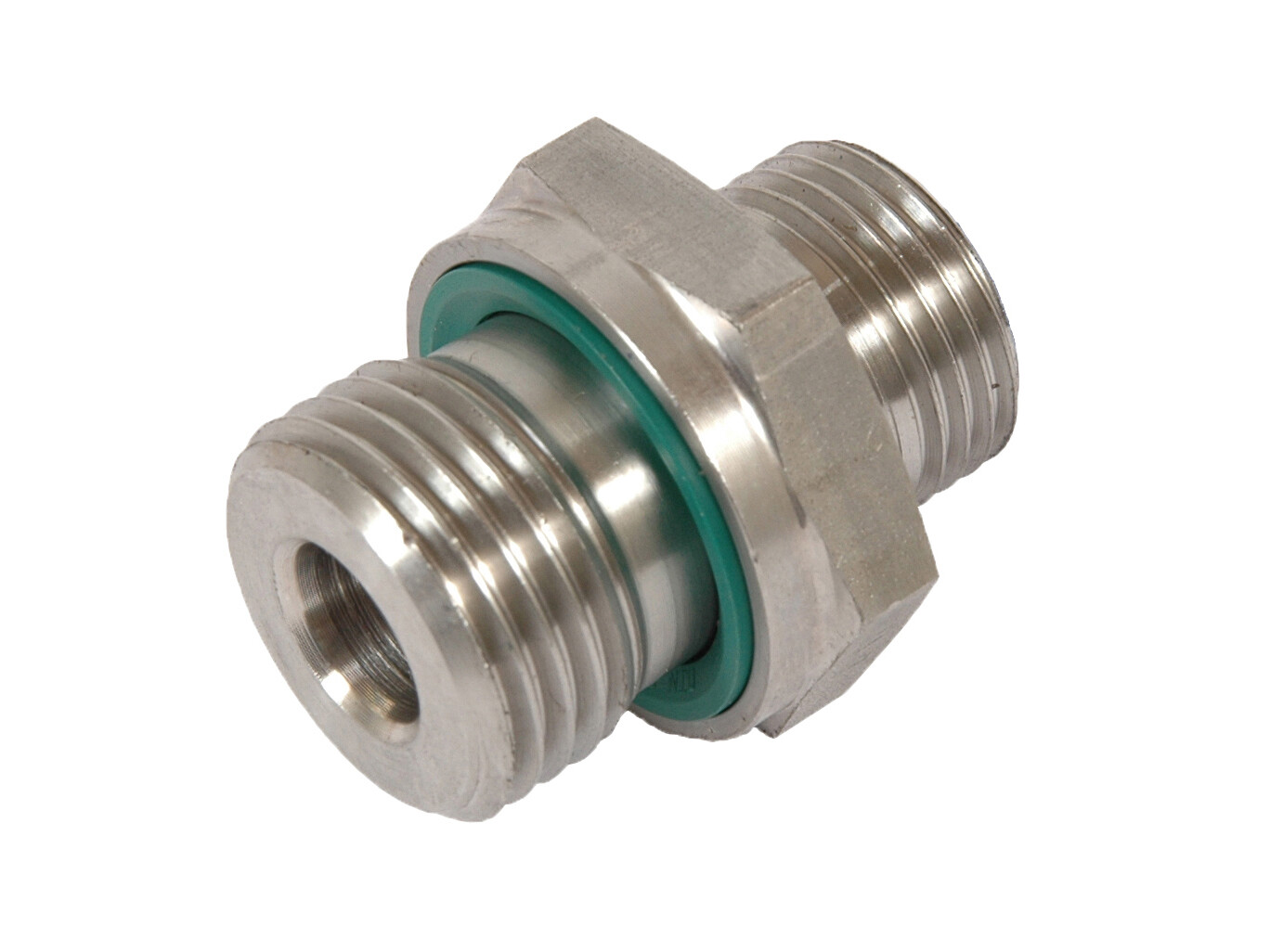

Straight fitting 0° - S-series - DIN male x MM male stud WD seal stainless - A-SMWDX/71 / XGE-SMED-SY

SELECT VARIANT
Partnumber Description Diameter pipe Thread outer metric Pressure max.
A06MSWDX/71 Stud fitting - ø6S x M12x1.5 - WD seal - AISI316 6 mm M12x1,5 630 bar
A08MSWDX/71 Stud fitting - ø8S x M14x1.5 - WD seal - AISI316 8 mm M14x1,5, M16x1,5 630 bar
A10MSWDX/71 Stud fitting - ø10S x M16x1.5 - WD seal - AISI316 10 mm M16x1,5, M18x1,5 630 bar
A12MSWDX/71 Stud fitting- ø12S x M18x1.5 - WD seal - AISI316 12 mm M18x1,5, M20x1,5 630 bar
A14MSWDX/71 Stud fitting- ø14S x M20x1.5 - WD seal - AISI316 14 mm M20x1,5, M22x1,5 630 bar
A16MSWDX/71 Stud fitting- ø16S x M22x1.5 - WD seal - AISI316 16 mm M22x1,5, M24x1,5 400 bar
A20MSWDX/71 Stud fitting- ø20S x M27x2 - WD seal - AISI316 20 mm M27x2, M30x2 400 bar
A25MSWDX/71 Stud fitting- ø25S x M33x2 - WD seal - AISI316 25 mm M33x2, M36x2 400 bar
A30MSWDX/71 Stud fitting- ø30S x M42x2 - WD seal - AISI316 30 mm M42x2 400 bar
A38MSWDX/71 Stud fitting- ø38S x M48x2 - WD seal - AISI316 38 mm M48x2, M52x2 315 bar
Angle
0

Brand Name
Volz

Material
Stainless steel

Material quality
1.4571 / AISI316Ti

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Sealing material
FKM/FPM (Viton®)

Series
S

Temperature max.
+200

Temperature min.
-25
