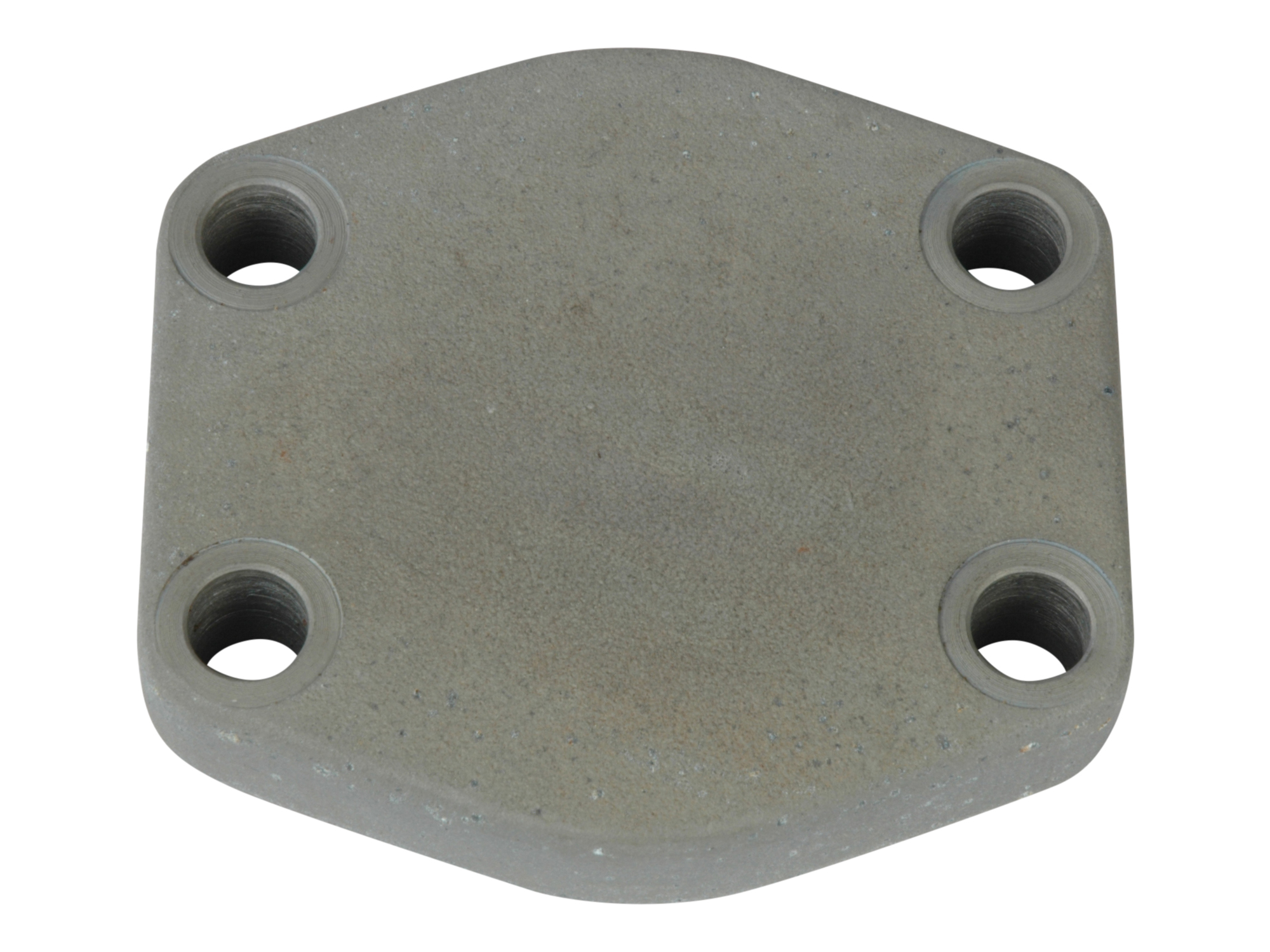

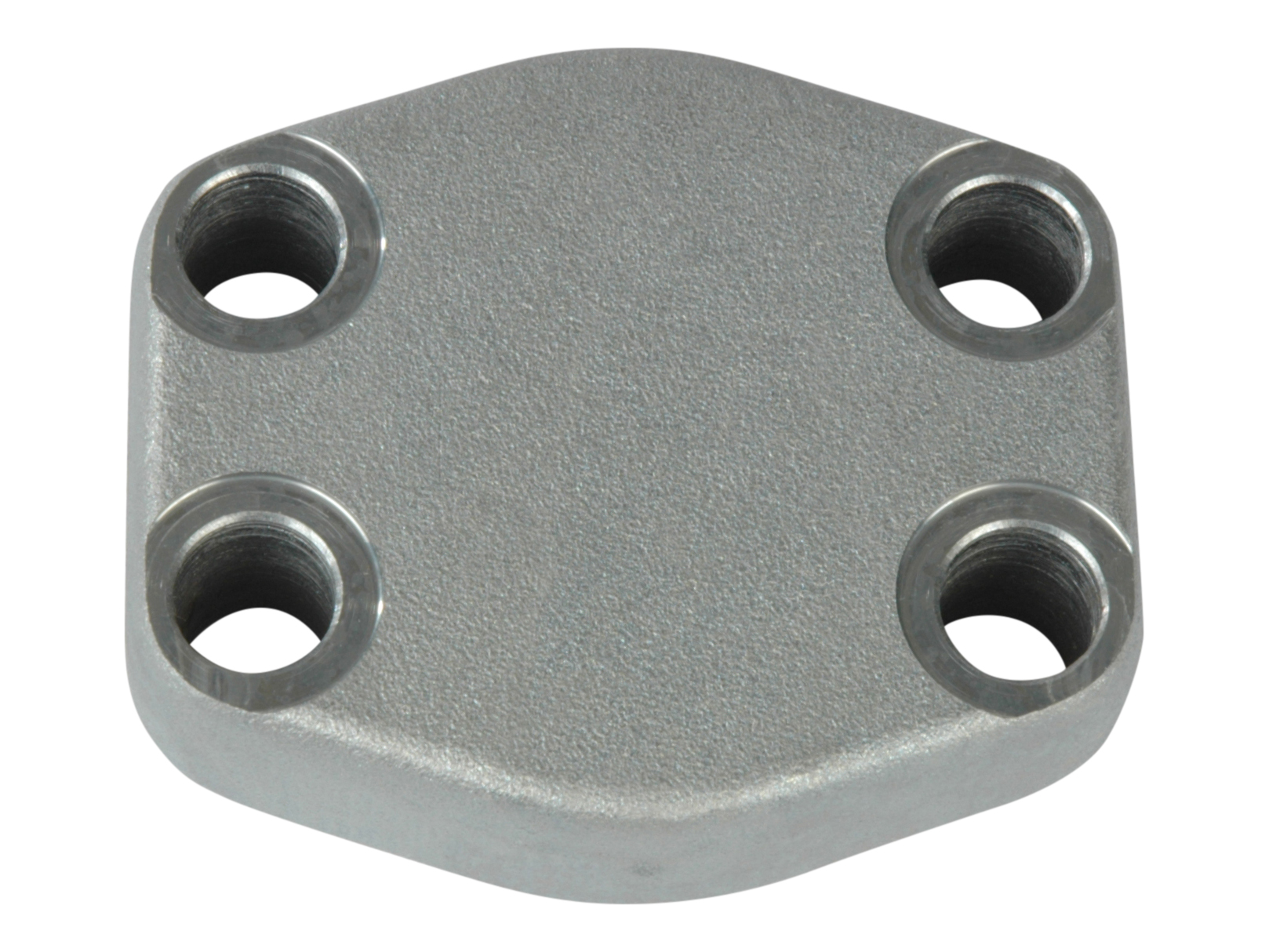

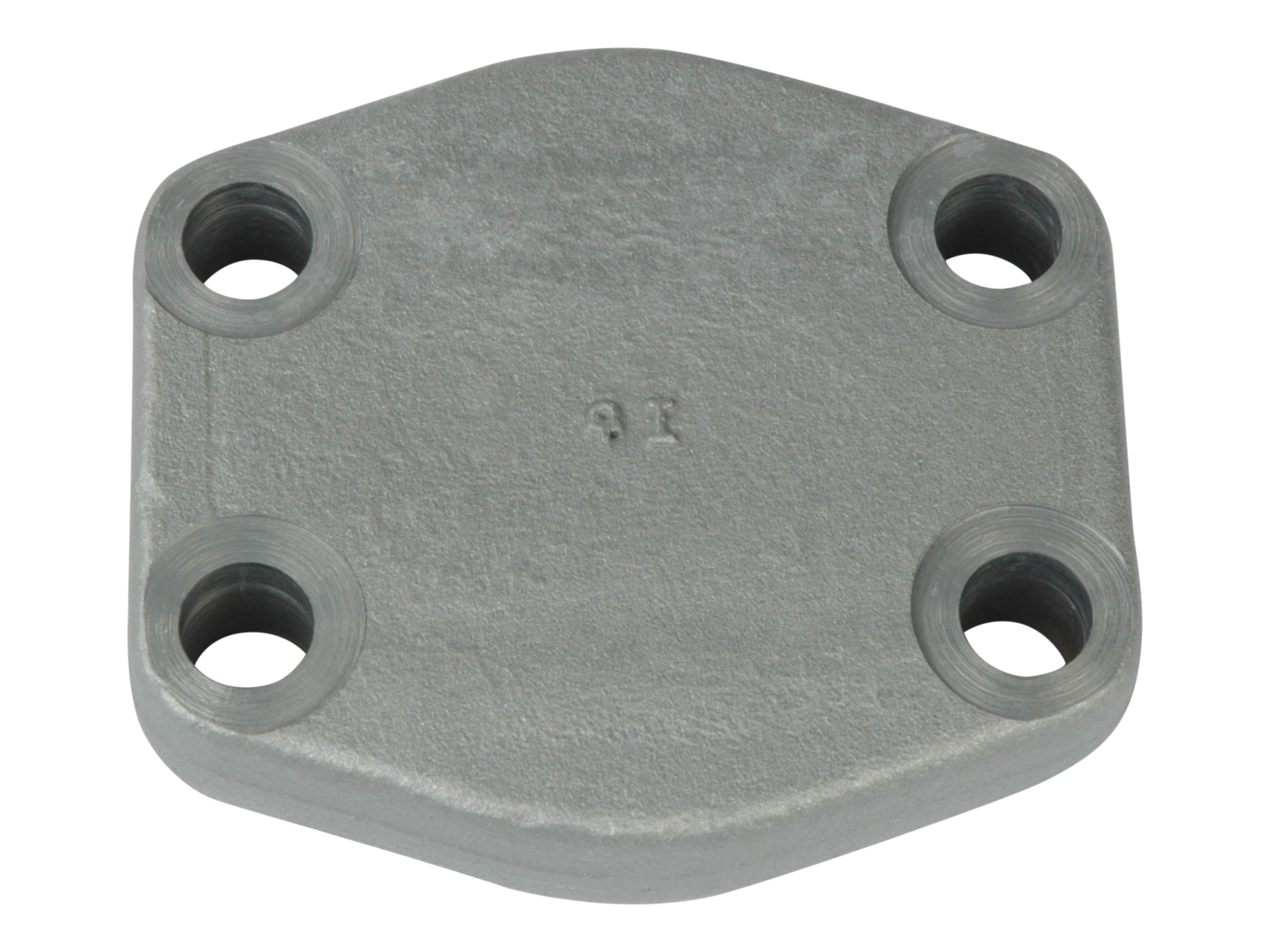

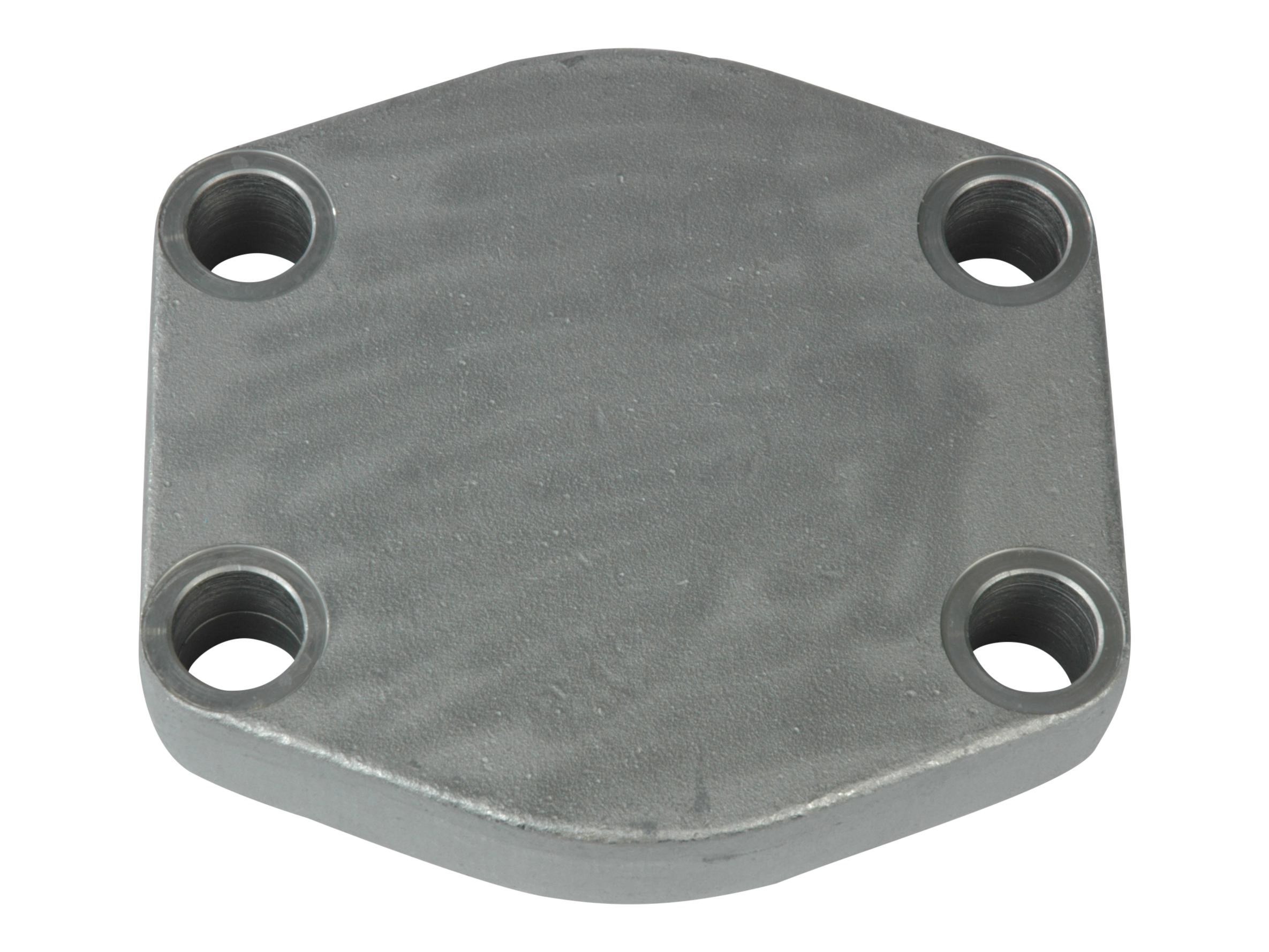

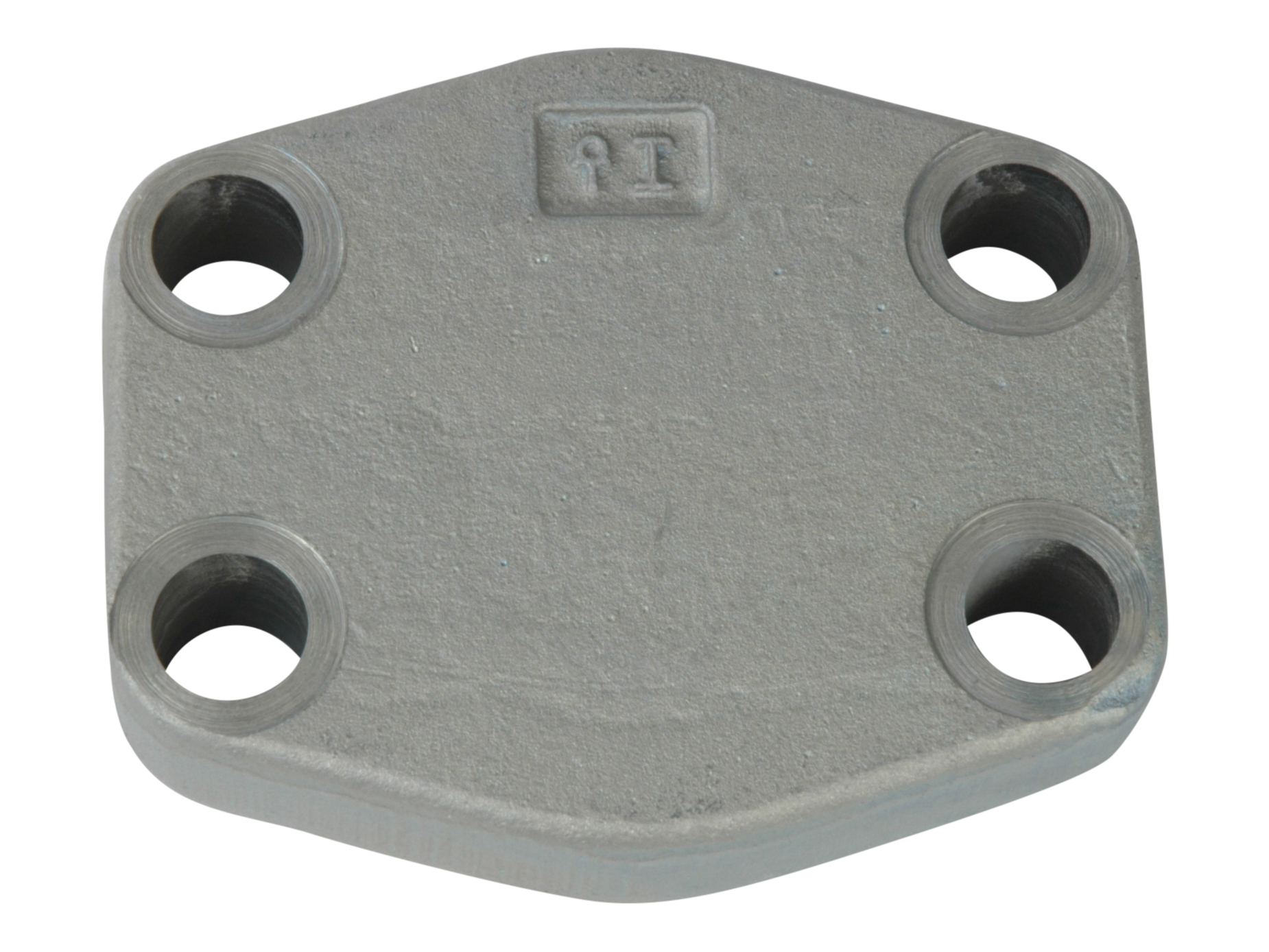

Blind flanges for O-ring - SAE 3000 PSI - AFC1 / 8340

SELECT VARIANT
Partnumber Description Flange O-ring Bolt dimension Pressure max.
AFC080 Closed flange 1/2" SAE3000 1/2 " 18.64X3.53 mm M8x30 mm 350 bar
AFC100 BLINDFLÄNS SAE3000 3/4 3/4 " 24.99X3.53 mm M10x35 mm 345 bar
AFC102 BLINDFLÄNS SAE3000 1 1 " 32.93X3.53 mm M10x35 mm 345 bar
AFC104 Closed flange 1.1/4" SAE3000 1.1/4 " 37.69X3.53 mm M10x40 mm 280 bar
AFC106 Closed flange 1.1/2" SAE3000 1.1/2 " 47.22X3.53 mm M12x45 mm 210 bar
AFC108 Closed flange 2" SAE3000 2 " 56.75X3.53 mm M12x45 mm 210 bar
AFC110 Closed flange 2.1/2" SAE3000 2.1/2 " 69.44X3.53 mm M12x45 mm 175 bar
AFC112 Closed flange 3" SAE3000 3 " 85.32X3.53 mm M16x50 mm 160 bar
AFC116 Closed flange 4" SAE3000 4 " 110.72X3.53 mm M16x50 mm 35 bar
Flange SAE/DIN
3000 PSI

Material
Steel

Shore
90

Standard ISO
ISO 6162-1

Standard SAE
SAE J518 Code 61

Temperature min.
-40
