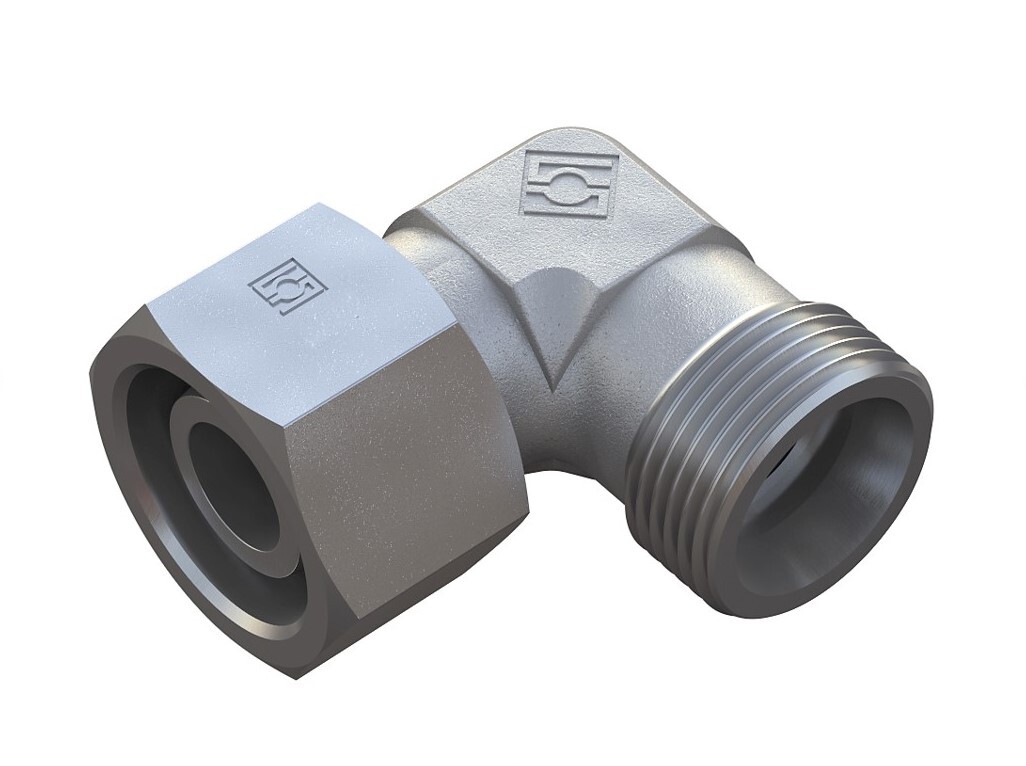

Adjustable elbow - ø18L - o-ring seal

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Partnumber:
FXEWD18L

Package size:
1 pcs

Min. order quantity is:
1 pcs
Cutting ring - ø18L
Partnumber: FIDS18L
Omløber - ø18L - M26x1.5
Partnumber: FIM18L
Dobbelt skærering WDDS - ø18L - pakning
Partnumber: FIWDDS18L
M18L nut ø18 M26x1,5
Partnumber: M18L
Brand Name
Stauff

Corrosion resistance
1200 hours salt spray DIN EN ISO 9227

Diameter pipe
18 mm

Dimension D1
18 mm

Dimension D2
15 mm

Dimension L
31 mm

Dimension L1
40 mm

Dimension L2
23.5 mm

Dimension L3
35.5 mm

Dimension S1
24 mm

Dimension S2
32 mm

Dimension S3
32 mm

Material
Steel

Model code
FI-EWD-18L-V-W3-DKO

Pressure max.
400 bar

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Sealing material
FKM/FPM (Viton®)

Series
L

Surface treatment
Zinc-Nickel plated

Temperature max.
+100 °C

Temperature min.
-35 °C

Thread inner metric
M26x1,5

Thread outer metric
M26x1,5
Package size
1 pcs

Barcode
5704334721680

Gross weight
Kg

Net weight
Kg

Country of origin
DEU

Intrastat code
73071110

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%
