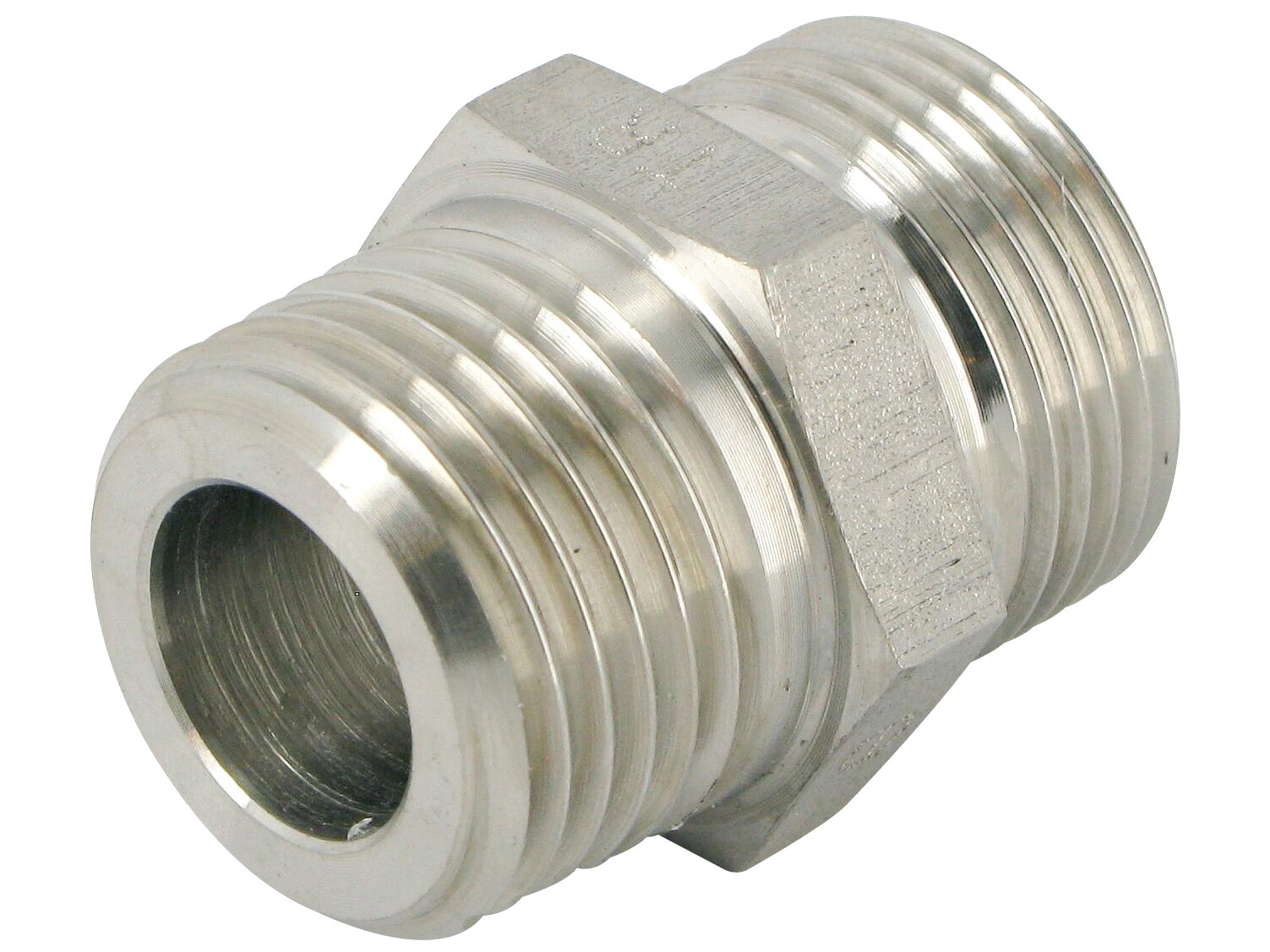

Stud fitting - ø6L x 3/8" BSPT - AISI316

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.

Partnumber:
AP06LR3/8X71

Package size:
0 pcs

Min. order quantity is:
1 pcs
Nut ø6 M12x1,5 1.4571 1.4571
Partnumber: M06L-SY
Angle
0 °

Brand Name
Volz

Diameter pipe
6 mm

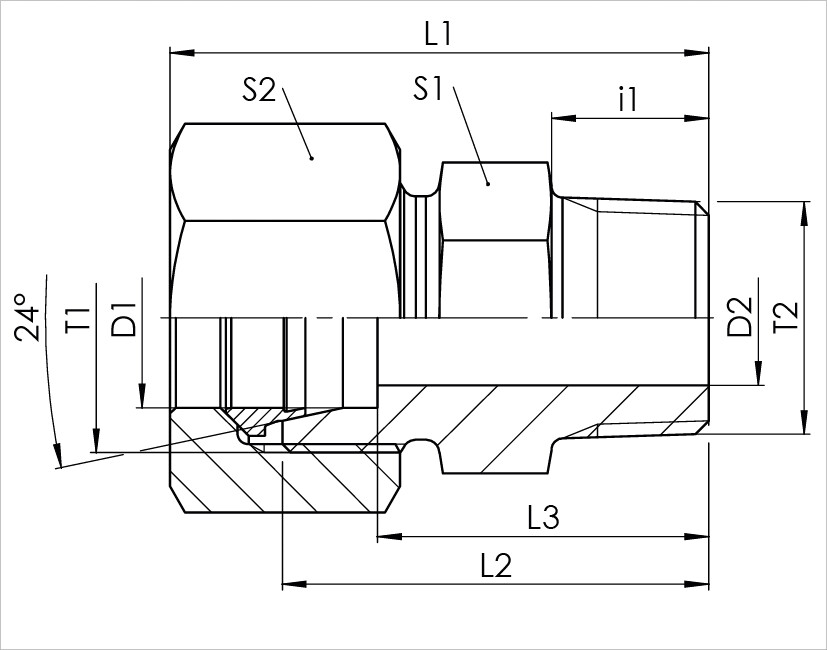

Dimension D1
6 mm

Dimension D2
4 mm

Dimension L1
36 mm

Dimension L2
28 mm

Dimension L3
21 mm

Dimension S1
19 mm

Dimension S2
14 mm

Dimension i1
12 mm

Material
Acid-resistant steel

Material quality
1.4571 / AISI316Ti

Model code
XGEV 06 LR 3/8 keg

Pressure max.
315 bar

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Series
L

Temperature max.
+400 °C

Temperature min.
-55 °C

Thread T1
M12x1,5

Thread T2
R3/8 keg. BSPT

Thread outer
R 3/8 BSPT

Thread outer metric
M12x1,5
Package size
0 pcs

Barcode
5704295299112

Gross weight
0,03 Kg

Net weight
0,03 Kg

Country of origin
DEU

Intrastat code
73072910

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.
