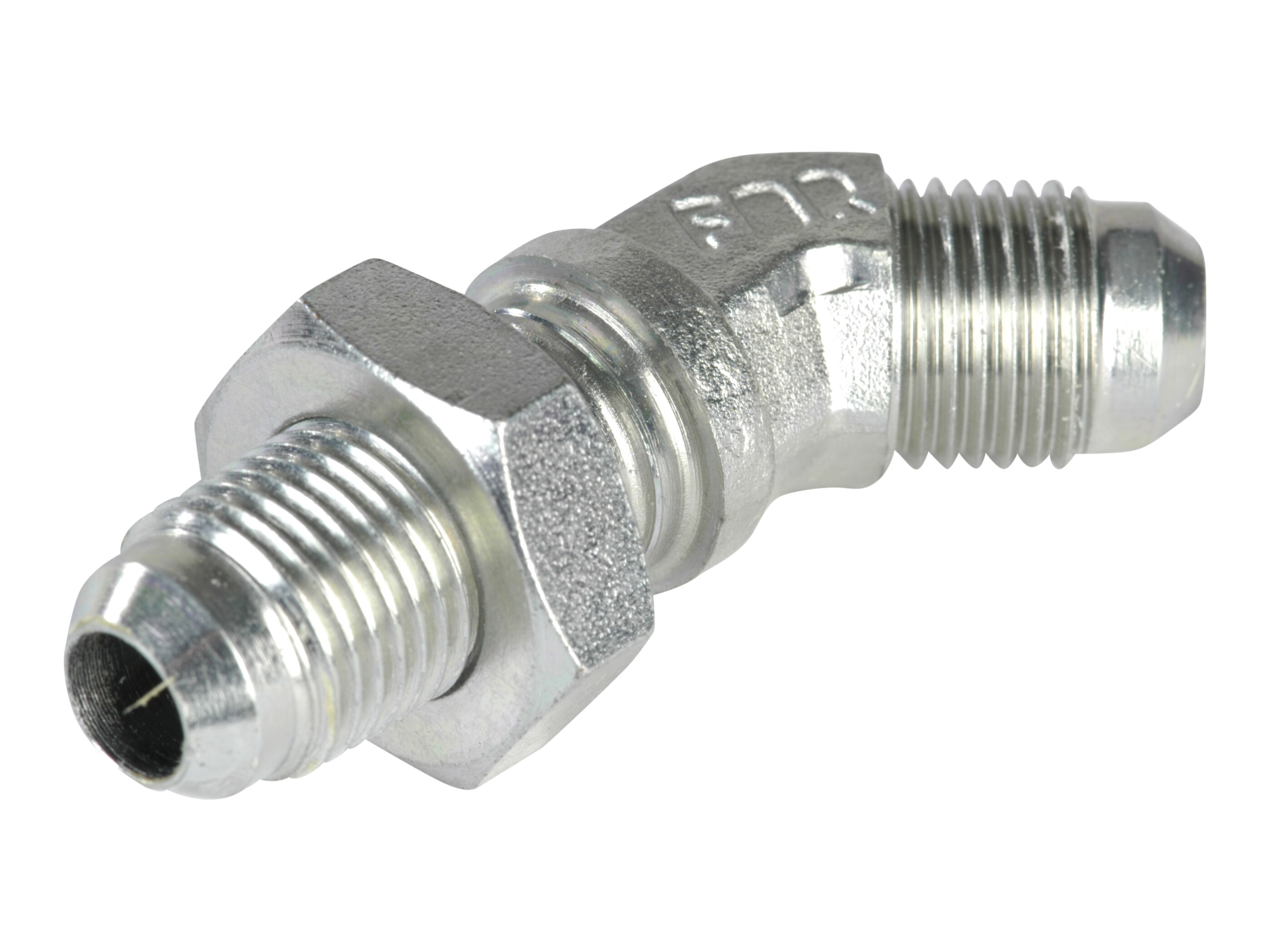

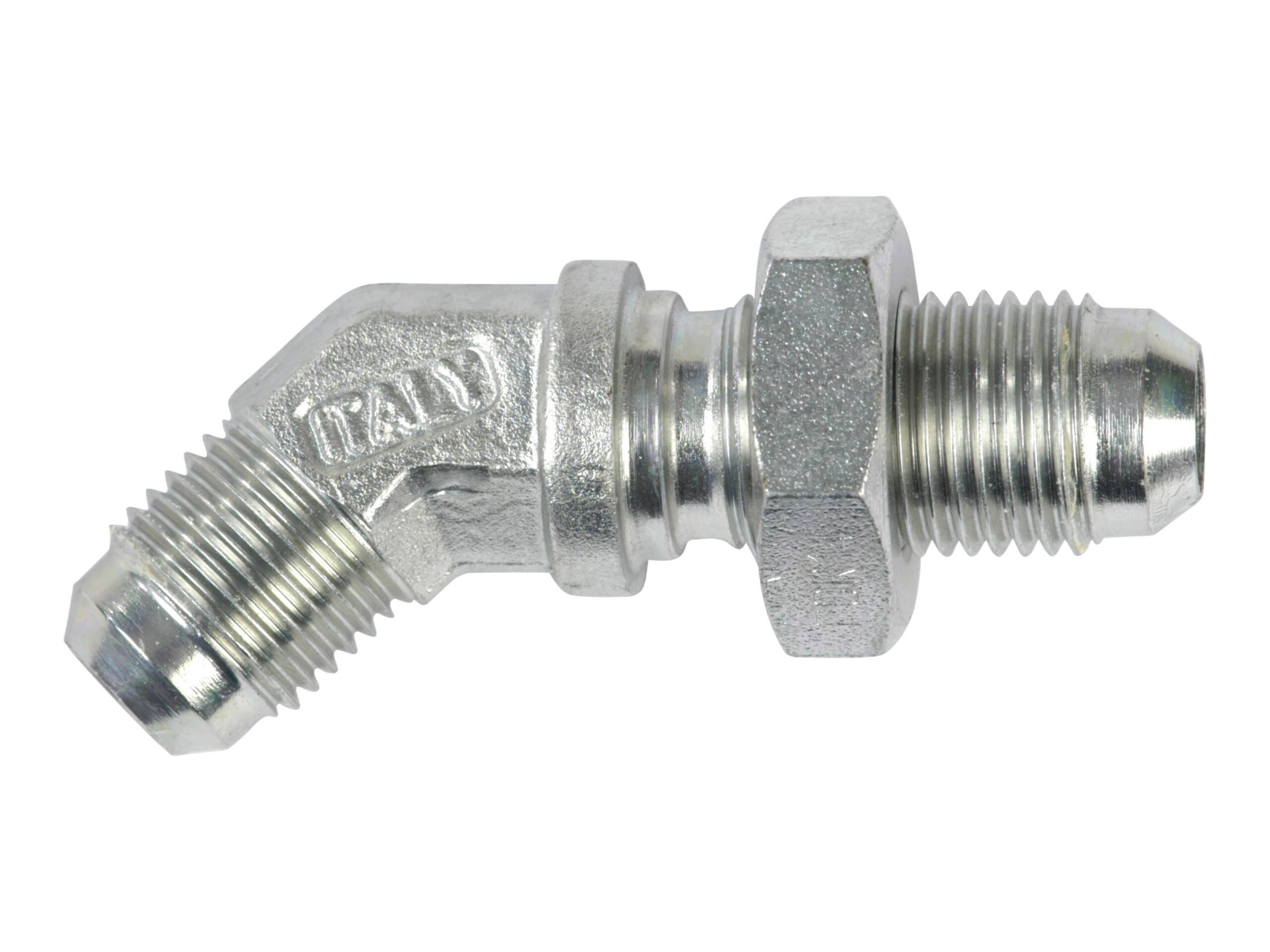

Vinkelsamler 45 gr skot 9/16-18 JIC udv x 9/16-18 JIC udv
45° gennemføringsvinkel til forbindelse af to JIC 37° flare han-tilslutninger gennem en plade eller et bulkhead. 45° bøjningen bruges til linjeføring, hvor der er begrænset plads, eller hvor der ønskes retningsændring ved gennemføringen.
Adapteren har 9/16-18 JIC han-gevind i begge ender og passer til 10 mm rør/slange. Overfladebehandlingen er elektrogalvaniseret med hvid kromatisering, og maksimal arbejdstryk er 350 bar.
Typiske anvendelser
- Gennemføringer i plade/bulkhead i hydrauliske rør- eller slangeinstallationer
- Linjeføring med 45° retningsændring ved tilslutningspunktet
Partnumber:
VUP-10
Package size:
0 stk
Min. order quantity is:
1 stk
B
21 mm
C
42,5 mm
CH
22 mm
D
30 mm
Diameter rør
10 mm
Gevind udvendig
9/16-18 JIC
J
9/16-18 JIC
J1
9/16-18 JIC
Korrosions resistens
1400 hours salt spray DIN EN ISO 9227
Materiale
Stål
Mærke navn
FOR
Overfladebehandling
El-forzinket / hvidkromatiseret
T
10 mm
T1
10 mm
Tryk maks.
350 bar
Vinkel
45 °
Package size
0 stk
Barcode
5704295979533
Gross weight
0,06 Kg
Net weight
0,06 Kg
Country of origin
ITA
Intrastat code
73071110
45° gennemføringsvinkel til forbindelse af to JIC 37° flare han-tilslutninger gennem en plade eller et bulkhead. 45° bøjningen bruges til linjeføring, hvor der er begrænset plads, eller hvor der ønskes retningsændring ved gennemføringen.
Adapteren har 9/16-18 JIC han-gevind i begge ender og passer til 10 mm rør/slange. Overfladebehandlingen er elektrogalvaniseret med hvid kromatisering, og maksimal arbejdstryk er 350 bar.
Typiske anvendelser
- Gennemføringer i plade/bulkhead i hydrauliske rør- eller slangeinstallationer
- Linjeføring med 45° retningsændring ved tilslutningspunktet
