SB-Ventil 115l/m 103-345bar 4,5:1 CP441-1-B-0-E-B-XXX-4.5-01

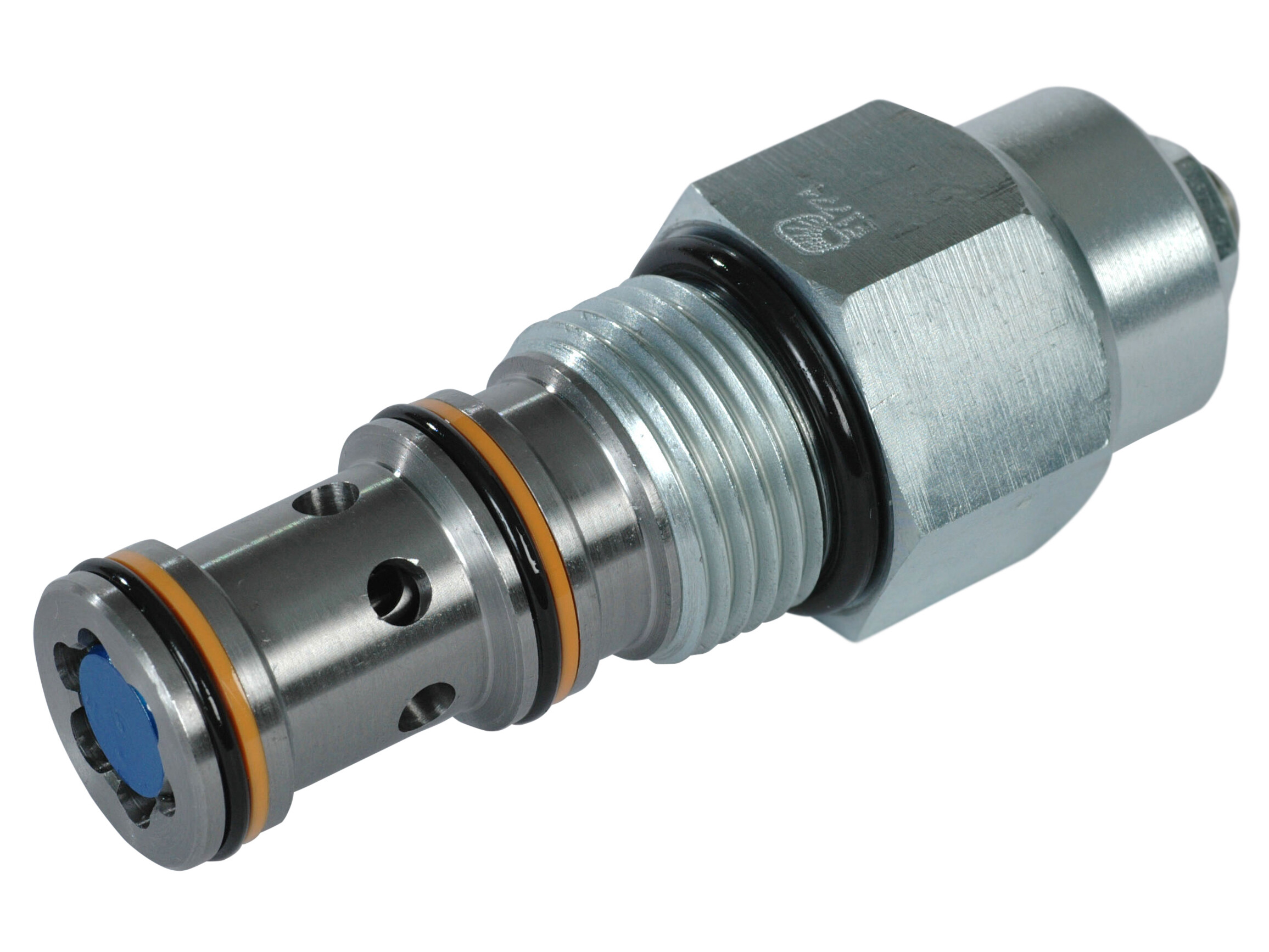

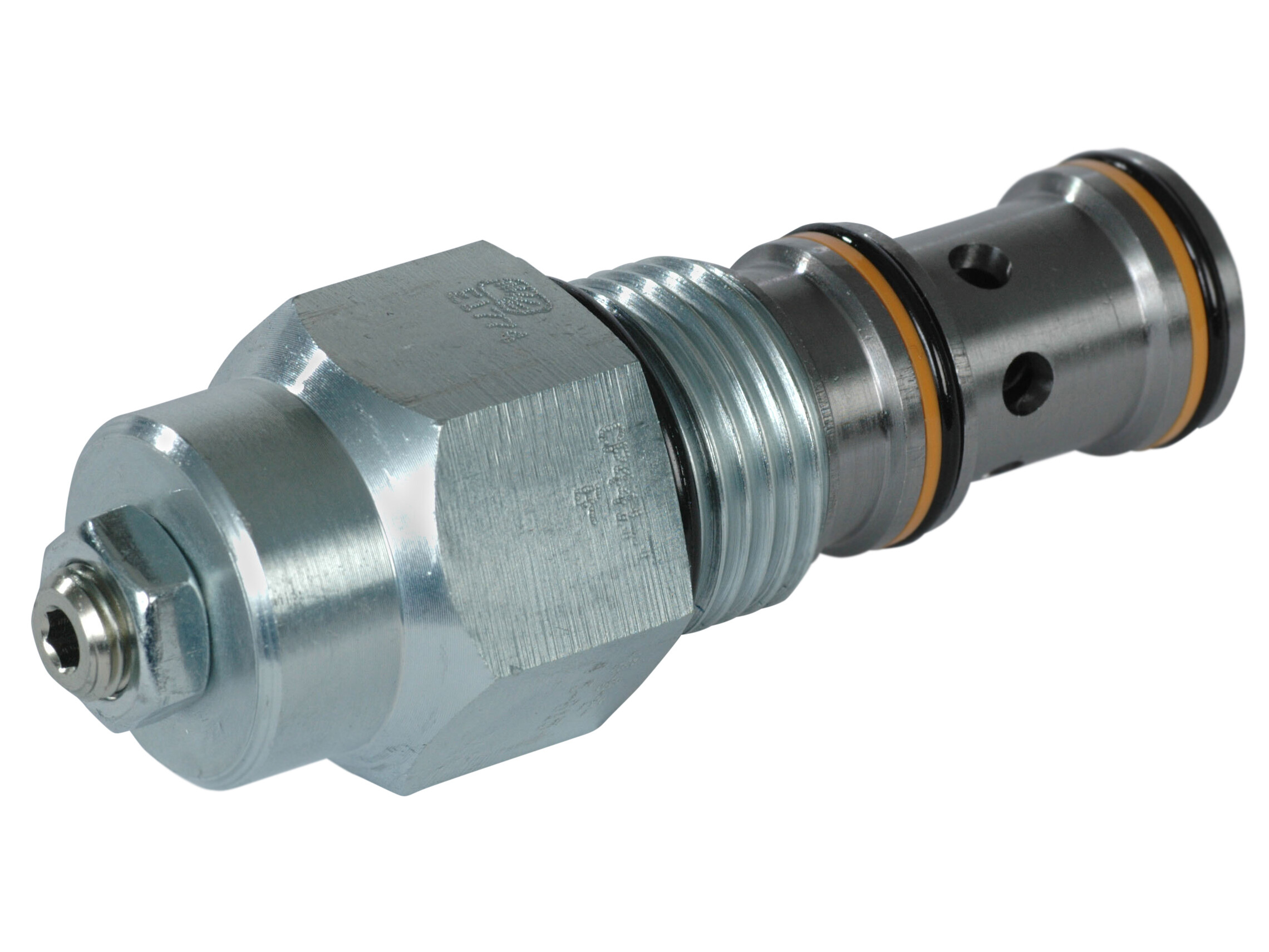

CP441-1, Hydraulisk Ventileret Ventil
Operation
Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
Artikelnummer:
131327000
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Flödeshastighet nominell LMin
115 lpm
Föroreningsgrad max.
20/18/14 - ISO 4406
Kavitet
CP12-3S
Modell kod
CP441-1-B-0-E-B-XXX-4.5-015
Märke namn
Danfoss
Oljeviskositet rekommanderad
12 - 54 cSt
Pilot förhållande
4,5:1
Tryck max.
350 bar
Tryckinställning max.
345 bar
Tryckinställning min.
103 bar
Åtdragning moment
68 - 75 Nm
Förpackningsstorlek
0 pcs
Streckkod
5704334370352
Bruttovikt
0,32 Kg
Nettovikt
0,32 Kg
Ursprungsland
Intrastat artikelkod
84812010
CP441-1, Hydraulisk Ventileret Ventil
Operation
Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
