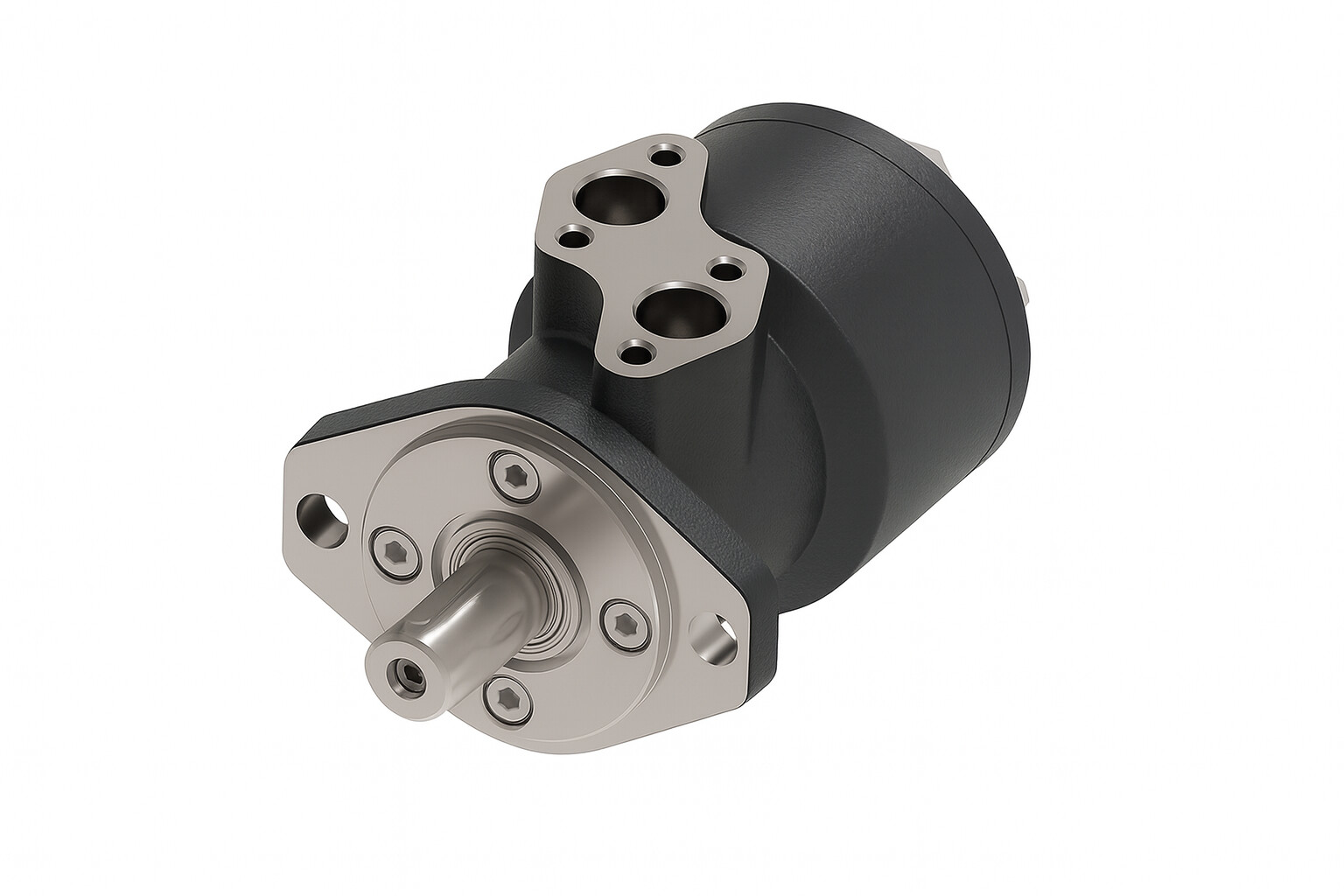

Orbitmotor XLS

Danfoss XLS-serien er udviklet til krævende mobile og industrielle applikationer, hvor der stilles høje krav til moment, driftssikkerhed og levetid. Motorerne bygger på den gennemprøvede Geroler™-teknologi med spoleventilsystem og hydrodynamiske glidelejer, som sikrer jævn drift, høj virkningsgrad og lang levetid i et kompakt design.

Alle modeller er udstyret med integrerede kontraventiler, der leder olien fra huset tilbage til returporten. Denne konstruktion reducerer det interne tryk og gør husdrænforbindelsen valgfri - ideelt til installationer, hvor plads og enkelhed er afgørende.

XLS-serien tilbyder konstant moment i begge rotationsretninger, høj virkningsgrad ved lave hastigheder og en robust konstruktion til mellemtunge og tunge anvendelser. Serien egner sig til eksempelvis lifte, transportører, landbrugsudstyr, materialehåndtering og kompakte drivsystemer.

VÆLG VARIANT
Varenummer Beskrivelse Fortrængning Aksel diameter Akseltype Kontinuerlig effekt maks.
036-0499-003 036-0499-003 - XLS 100 Ø25.5mm 6B Spline SAE-A HPS 100 cm3 25,4 mm Spline 15.6 kW
036-0500-003 036-0500-003 - XLS 130 Ø25.5mm 6B Spline SAE-A HPS 130 cm3 25,4 mm Spline 15.7 kW
036-0501-003 036-0501-003 - XLS 160 Ø25.5mm 6B Spline SAE-A HPS 160 cm3 25,4 mm Spline 15.4 kW
036-0502-003 036-0502-003 - XLS 195 Ø25.5mm 6B Spline SAE-A HPS 195 cm3 25,4 mm Spline 12.7 kW
036-0503-003 036-0503-003 - XLS 245 Ø25.5mm 6B Spline SAE-A HPS 245 cm3 25,4 mm Spline 10.7 kW
036-0504-003 036-0504-003 - XLS 305 Ø25.5mm 6B Spline SAE-A HPS 305 cm3 25,4 mm Spline 17.7 kW
036-0505-003 036-0505-003 - XLS 395 Ø25.5mm 6B Spline SAE-A HPS 395 cm3 25,4 mm Spline 6.7 kW
036-0515-003 036-0515-003 - Orbit motor XLS 50 Ø25mm SAE-A HPS 50 cm3 25 mm Cyl. Ø 25 mm (10) 13.8 kW
036-0516-003 036-0516-003 - Orbit motor XLS 80 Ø25mm SAE-A HPS 80 cm3 25 mm Cyl. Ø 25 mm (10) 16 kW
036-0517-003 036-0517-003 - Orbit motor XLS 100 Ø25mm SAE-A HPS 100 cm3 25 mm Cyl. Ø 25 mm (10) 15.6 kW
036-0518-003 036-0518-003 - Orbit motor XLS 130 Ø25mm SAE-A HPS 130 cm3 25 mm Cyl. Ø 25 mm (10) 15.7 kW
036-0519-003 036-0519-003 - Orbit motor XLS 160 Ø25mm SAE-A HPS 160 cm3 25 mm Cyl. Ø 25 mm (10) 15.4 kW
036-0520-003 036-0520-003 - Orbit motor XLS 195 Ø25mm SAE-A HPS 195 cm3 25 mm Cyl. Ø 25 mm (10) 12.7 kW
036-0521-003 036-0521-003 - Orbit motor XLS 245 Ø25mm SAE-A HPS 245 cm3 25 mm Cyl. Ø 25 mm (10) 10.7 kW
036-0522-003 036-0522-003 - Orbit motor XLS 305 Ø25mm SAE-A HPS 305 cm3 25 mm Cyl. Ø 25 mm (10) 10.7 kW
036-0523-003 036-0523-003 - Orbit motor XLS 395 Ø25mm SAE-A HPS 395 cm3 25 mm Cyl. Ø 25 mm (10) 6.7 kW
Akseltætningstype
Højtrykspakning

Antal montage huller
2

Arbejdsporte
G 1/2

Boltcirkel
106.4

Drænport
G 1/4

Filtreringskrav
ISO-kode for renlighed 4406:20/18/13

Flangens Styrediameter
82.5

Forureningsgrad maks.
20/18/13 - ISO 4406

Integreret Kontraventil
Ja

Krav til drænledning
Valgfrit (ikke påkrævet på grund af integrerede kontraventiler)

Maks. driftstemperatur
82

Maling
Sort

Monteringsflange
SAE-A2

Mærke navn
Danfoss

Olieviskositet anbefalet
20 - 32

Portkode
AA

Portplacering
Side

Reces
82,55

Temperatur maks.
+82

Temperatur min.
-34
