XLS 395 Ø25.5mm 6B Spline SAE-A HPS
Danfoss XLS-serien – Højtydende orbitmotorer
Danfoss XLS-serien er udviklet til krævende mobile og industrielle applikationer, der kræver højt drejningsmoment ved lave omdrejninger.

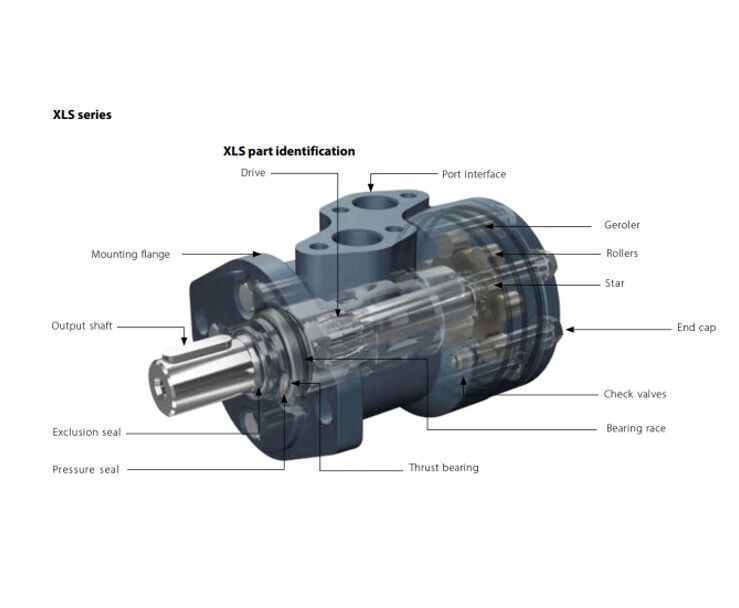

Med den gennemprøvede Geroler™-orbitteknologi, spoleventilsystem og hydrodynamiske glidelejer leverer XLS-motorerne jævn drift, høj virkningsgrad og lang levetid i et kompakt design.
Alle motorer i denne serie er udstyret med højtryksakseltætning og integrerede kontraventiler, som leder olien fra huset tilbage til returporten.
Denne konstruktion reducerer det interne tryk og gør husdrænforbindelsen valgfri – ideel til installationer, hvor plads og enkelhed er vigtigt.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Kompakt og robust konstruktion til mellemtungt brug
- Konstant drejningsmoment i begge rotationsretninger
- Integrerede kontraventiler (husdræn valgfri, ikke påkrævet)
- Fabriksmonteret højtryksakseltætning på alle modeller
- Stort slagvolumenområde: 50–395 cm³/omdr.
- Kontinuerligt tryk: op til 175 bar
- Intermitterende tryk: op til 207 bar
- Intermitterende drejningsmoment: op til 503 Nm
- Maksimal hastighed: op til 1193 omdr./min. (afhængig af model)
Typiske anvendelser
- Personlifte og arbejdsplatforme
- Snegletransportører, fødere og doseringssystemer
- Landbrugs- og skovbrugsmaskiner
- Proces-, emballerings- og materialehåndteringssystemer
- Græspleje- og landskabsmaskiner
- Spil, drivsystemer og løftemekanismer
Tekniske data
- Indgangstryk: op til 225 bar
- Anbefalet olieviskositet: 20–32 cSt
- Arbejdstemperatur: –34 °C til +82 °C
- Gevind til porte: G ½ (tryk) / G ¼ (valgfrit dræn)
- Monteringsflange: SAE A, 2-bolts (A2) – Ø82,5 mm centreringsdiameter / Ø106,4 mm boltcirkel
- Akselvalg: Ø25 mm cylindrisk (kode 10) eller SAE 6B 1" notaksel (kode 07)
- Akseltætning: Højtrykstype (standard på alle modeller)
- Kontraventil: Integreret, leder olien til returporten
Bemærkning
Husdrænsporten er valgfri og ikke påkrævet under normale driftsforhold.
Ved højere temperaturer eller store slagvolumener kan en ekstern drænledning anvendes for yderligere at reducere husets tryk og forlænge tætningens levetid.
Partnumber:
036-0505-003
Package size:
0 pcs
Min. order quantity is:
1 pcs
Aksel diameter
25,4 mm
Aksel spline
SAE 6B 1"
Akseltype
Spline
Akseltætningstype
Højtrykspakning
Antal montage huller
2
Arbejdsporte
G 1/2 BSP
Boltcirkel
106.4 mm
Dimension H
196 mm
Drænport
G 1/4 BSP
Filtreringskrav
ISO-kode for renlighed 4406:20/18/13
Flangens Styrediameter
82.5 mm
Fortrængning
395 cm3
Forureningsgrad maks.
20/18/13 - ISO 4406
Indgangstryk Maks.
225 bar
Integreret Kontraventil
Ja
Intermittent Effekt Maks.
9.6
Intermittent Flow Maks.
75
Intermittent Moment Maks.
410 Nm
Intermittent Rotationshastighed Maks.
190
Kontinuerlig effekt maks.
6.7 kW
Kontinuerligt Flow Maks.
61
Krav til drænledning
Valgfrit (ikke påkrævet på grund af integrerede kontraventiler)
Længde
196 mm
Maks. driftstemperatur
82 °C
Maks. moment på aksel
340 Nm
Maling
Sort
Model kode
MCS395AA07AA111020A000C00C
Moment kontinuerlig maks.
483 Nm
Monteringsflange
SAE-A2
Mærke navn
Danfoss
Olieviskositet anbefalet
20 - 32 cSt
Portkode
AA
Portplacering
Side
Reces
82,55 mm
Rotationshastighed kontinuerligt maks.
155 rpm
Temperatur maks.
+82 °C
Temperatur min.
-34 °C
Tryk intermitterende maks.
90 bar
Tryk kontinuerligt maks.
78 bar
Udvendigt splineantal
6
Package size
0 pcs
Barcode
Gross weight
Kg
Net weight
Kg
Country of origin
chn
Intrastat code
84122981
Danfoss XLS-serien – Højtydende orbitmotorer
Danfoss XLS-serien er udviklet til krævende mobile og industrielle applikationer, der kræver højt drejningsmoment ved lave omdrejninger.
Med den gennemprøvede Geroler™-orbitteknologi, spoleventilsystem og hydrodynamiske glidelejer leverer XLS-motorerne jævn drift, høj virkningsgrad og lang levetid i et kompakt design.
Alle motorer i denne serie er udstyret med højtryksakseltætning og integrerede kontraventiler, som leder olien fra huset tilbage til returporten.
Denne konstruktion reducerer det interne tryk og gør husdrænforbindelsen valgfri – ideel til installationer, hvor plads og enkelhed er vigtigt.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Kompakt og robust konstruktion til mellemtungt brug
- Konstant drejningsmoment i begge rotationsretninger
- Integrerede kontraventiler (husdræn valgfri, ikke påkrævet)
- Fabriksmonteret højtryksakseltætning på alle modeller
- Stort slagvolumenområde: 50–395 cm³/omdr.
- Kontinuerligt tryk: op til 175 bar
- Intermitterende tryk: op til 207 bar
- Intermitterende drejningsmoment: op til 503 Nm
- Maksimal hastighed: op til 1193 omdr./min. (afhængig af model)
Typiske anvendelser
- Personlifte og arbejdsplatforme
- Snegletransportører, fødere og doseringssystemer
- Landbrugs- og skovbrugsmaskiner
- Proces-, emballerings- og materialehåndteringssystemer
- Græspleje- og landskabsmaskiner
- Spil, drivsystemer og løftemekanismer
Tekniske data
- Indgangstryk: op til 225 bar
- Anbefalet olieviskositet: 20–32 cSt
- Arbejdstemperatur: –34 °C til +82 °C
- Gevind til porte: G ½ (tryk) / G ¼ (valgfrit dræn)
- Monteringsflange: SAE A, 2-bolts (A2) – Ø82,5 mm centreringsdiameter / Ø106,4 mm boltcirkel
- Akselvalg: Ø25 mm cylindrisk (kode 10) eller SAE 6B 1" notaksel (kode 07)
- Akseltætning: Højtrykstype (standard på alle modeller)
- Kontraventil: Integreret, leder olien til returporten
Bemærkning
Husdrænsporten er valgfri og ikke påkrævet under normale driftsforhold.
Ved højere temperaturer eller store slagvolumener kan en ekstern drænledning anvendes for yderligere at reducere husets tryk og forlænge tætningens levetid.
