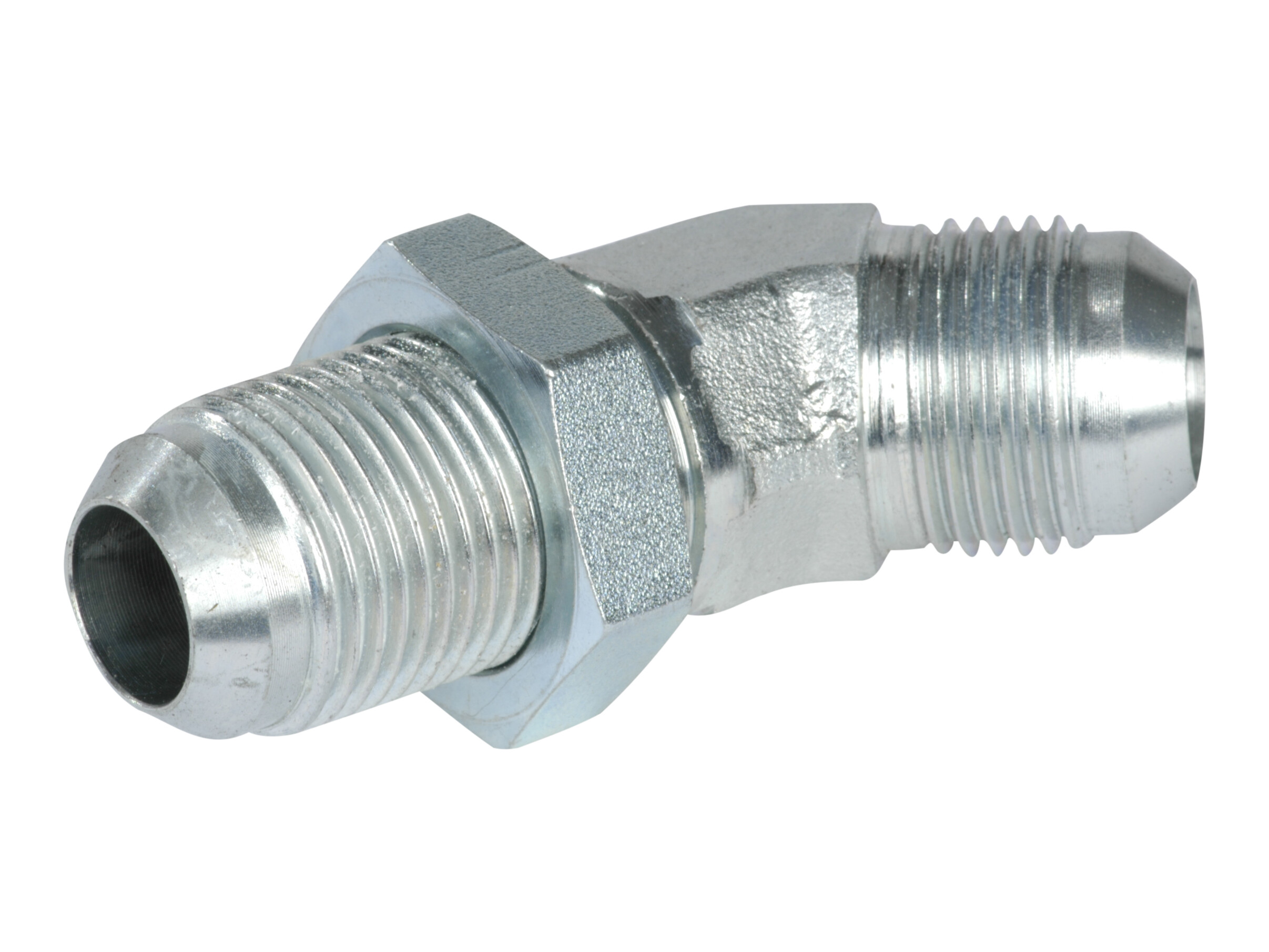

Vinkelsamler 45 gr skot 1.1/16-12 JIC udv x 1.1/16-12 JIC ud
45° skotgennemføring-vinkel til sammenkobling af to JIC 37° flare-forbindelser gennem en plade eller et skot, samtidig med at rør- eller slangeføringen ændres 45°. Skotgennemføringen anvendes, når der skal etableres en stabil gennemføring mellem to sider af en væg, konsol eller montageplade.
Adapteren har JIC han-gevind i begge ender og vælges ud fra JIC-gevindstørrelse, rør-udvendig diameter samt den nødvendige indbygningsplads, som fremgår af målangivelserne.
Typiske anvendelser
- Skotgennemføringer i hydrauliske rør- og slangeinstallationer
- Føring af hydrauliklinjer, hvor der kræves et 45° retningsskift ved pladen
Artikelnummer:
VUP-20
Förpackningsstorlek:
0 stk
Minsta beställningskvantitet:
1 stk
B
32,5 mm
C
62 mm
CH
36 mm
D
42,5 mm
Diameter rør
20 mm
Gevind udvendig
1.1/16-12 JIC
J
1.1/16-12 JIC
J1
1.1/16-12 JIC
Korrosions resistens
1400 hours salt spray DIN EN ISO 9227
Materiale
Stål
Mærke navn
FOR
Overfladebehandling
El-forzinket / hvidkromatiseret
T
20 mm
T1
20 mm
Tryk maks.
300 bar
Vinkel
45 °
Förpackningsstorlek
0 stk
Streckkod
5704295979564
Bruttovikt
0,28 Kg
Nettovikt
0,28 Kg
Ursprungsland
ITA
Intrastat artikelkod
73071110
45° skotgennemføring-vinkel til sammenkobling af to JIC 37° flare-forbindelser gennem en plade eller et skot, samtidig med at rør- eller slangeføringen ændres 45°. Skotgennemføringen anvendes, når der skal etableres en stabil gennemføring mellem to sider af en væg, konsol eller montageplade.
Adapteren har JIC han-gevind i begge ender og vælges ud fra JIC-gevindstørrelse, rør-udvendig diameter samt den nødvendige indbygningsplads, som fremgår af målangivelserne.
Typiske anvendelser
- Skotgennemføringer i hydrauliske rør- og slangeinstallationer
- Føring af hydrauliklinjer, hvor der kræves et 45° retningsskift ved pladen
