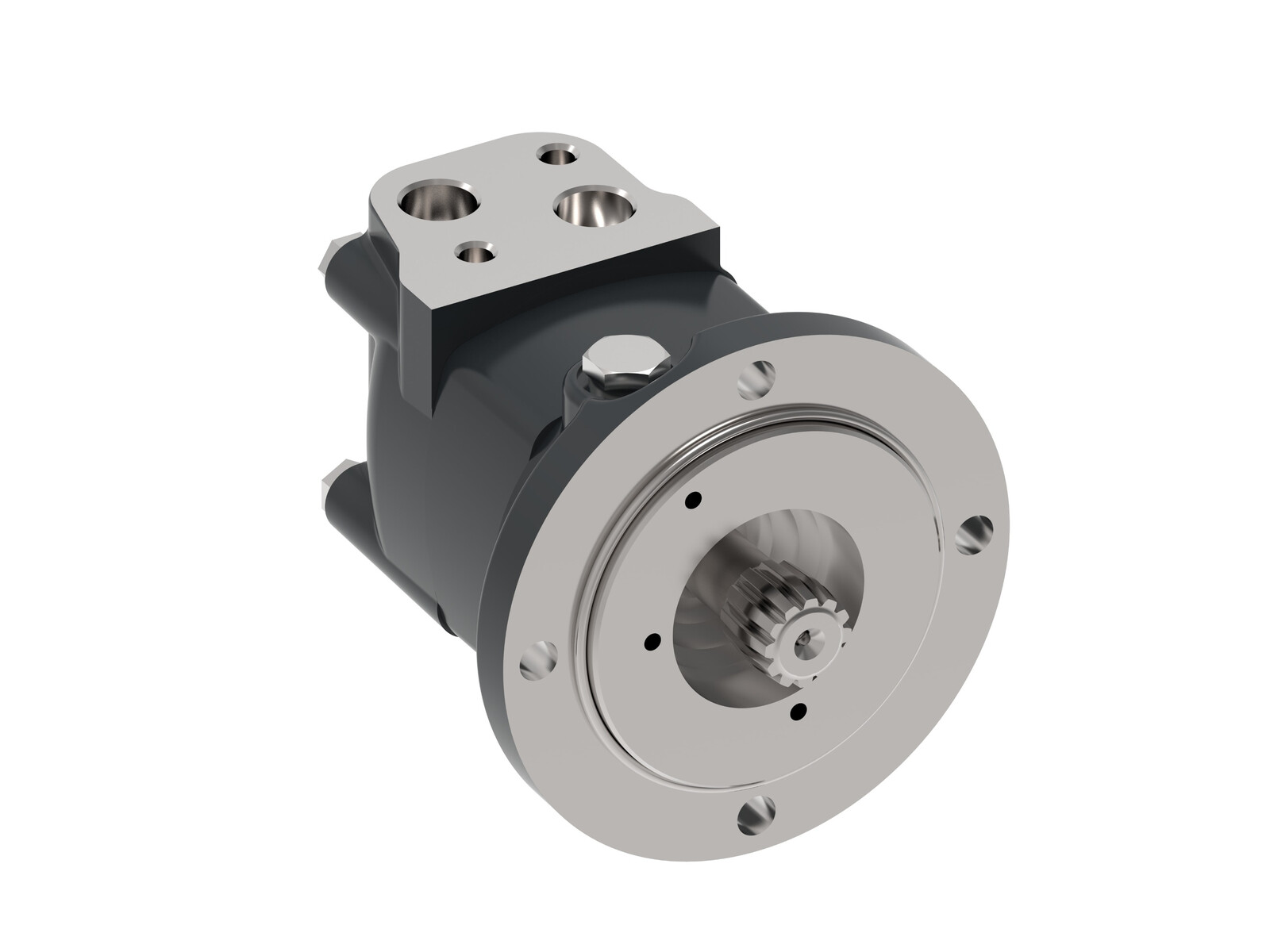

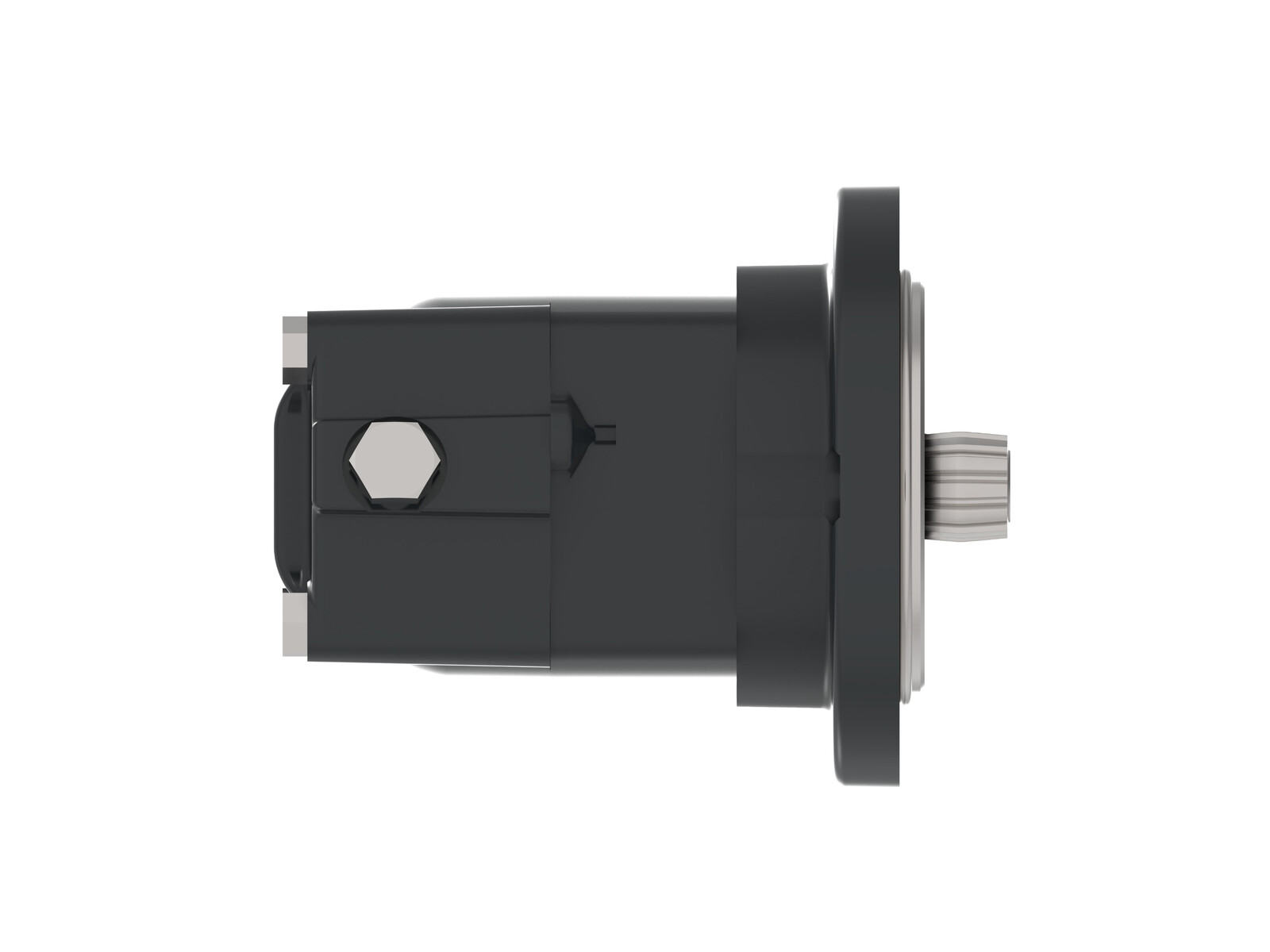

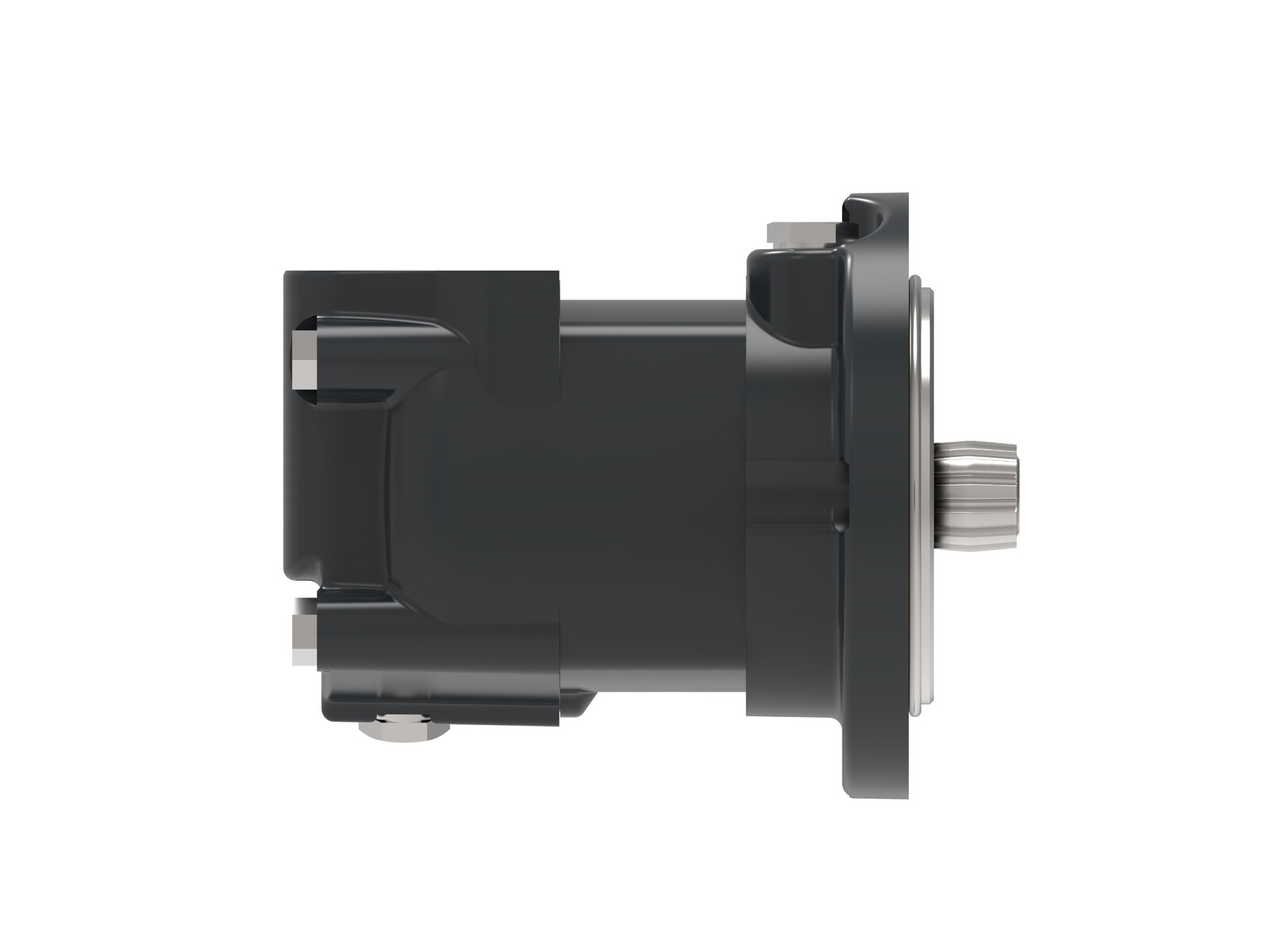

Orbit motor XL2 245 No output Shaft 4-hole 106.4
Danfoss XL2-serien – Højmoment orbitmotorer med skiveventilteknologi
Danfoss XL2-serien er en del af Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med trezonet konstruktion, som sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastninger. Præcisionsfremstillede lejer og optimerede flowkanaler giver konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus, som er konstrueret til at imødekomme krævende systemforhold.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Trezonet skiveventildesign sikrer lang levetid og ægte tovejstrafik
- Hydrodynamiske lejer giver jævn og driftssikker funktion
- Kompakt og slidstærk konstruktion til mellemtunge anvendelser
- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemudformning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og skruetransportører
- Fejemaskiner og sneslynger
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidbeskyttet hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan anvendes kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 procent af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 procent af det nominelle arbejdstryk i en time, inden den belastes fuldt ud. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
Varenummer:
631AG00058A
Pakke str.:
0 pcs
Min. bestillingsenhed er:
1 pcs
Akseltype
Spline
Akseltætningstype
Ingen
Antal montage huller
4
Arbejdsporte
G 1/2 BSP
Boltcirkel
125 mm
Dimension X
163.7 mm
Dimension XX
123.5 mm
Dimension Y
211.1 mm
Dimension YY
171 mm
Drænport
G 1/4 BSP
Filtreringskrav
ISO-kode for renlighed 4406:20/18/13
Flangens Styrediameter
199 mm
Fortrængning
245 cm3
Forureningsgrad maks.
20/18/13 - ISO 4406
Indgangstryk Maks.
310 bar
Integreret Kontraventil
Nej
Intermittent Flow Maks.
115
Intermittent Moment Maks.
820 Nm
Intermittent Rotationshastighed Maks.
462
Kontinuerligt Flow Maks.
75
Krav til drænledning
Anbefalet (påkrævet ved højt kabinetryk)
Længde
211.1 mm
Maks. driftstemperatur
82 °C
Maks. moment på aksel
768 Nm
Maling
Sort
Model kode
XL2
Moment kontinuerlig maks.
660 Nm
Monteringsflange
Lejeløs flange med 4 bolte (AZ)
Mærke navn
Danfoss
Olieviskositet anbefalet
20 - 75 cSt
Portkode
G3
Rotationshastighed kontinuerligt maks.
308 rpm
Temperatur maks.
+180 °C
Temperatur min.
-30 °C
Tryk intermitterende maks.
260 bar
Tryk kontinuerligt maks.
205 bar
Pakke str.
0 pcs
Stregkode
5704334983101
Brutto vægt
Kg
Netto vægt
Kg
Oprindelsesland
CHN
Intrastat varekode
84122981
Danfoss XL2-serien – Højmoment orbitmotorer med skiveventilteknologi
Danfoss XL2-serien er en del af Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med trezonet konstruktion, som sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastninger. Præcisionsfremstillede lejer og optimerede flowkanaler giver konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus, som er konstrueret til at imødekomme krævende systemforhold.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Trezonet skiveventildesign sikrer lang levetid og ægte tovejstrafik
- Hydrodynamiske lejer giver jævn og driftssikker funktion
- Kompakt og slidstærk konstruktion til mellemtunge anvendelser
- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemudformning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og skruetransportører
- Fejemaskiner og sneslynger
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidbeskyttet hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan anvendes kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 procent af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 procent af det nominelle arbejdstryk i en time, inden den belastes fuldt ud. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
