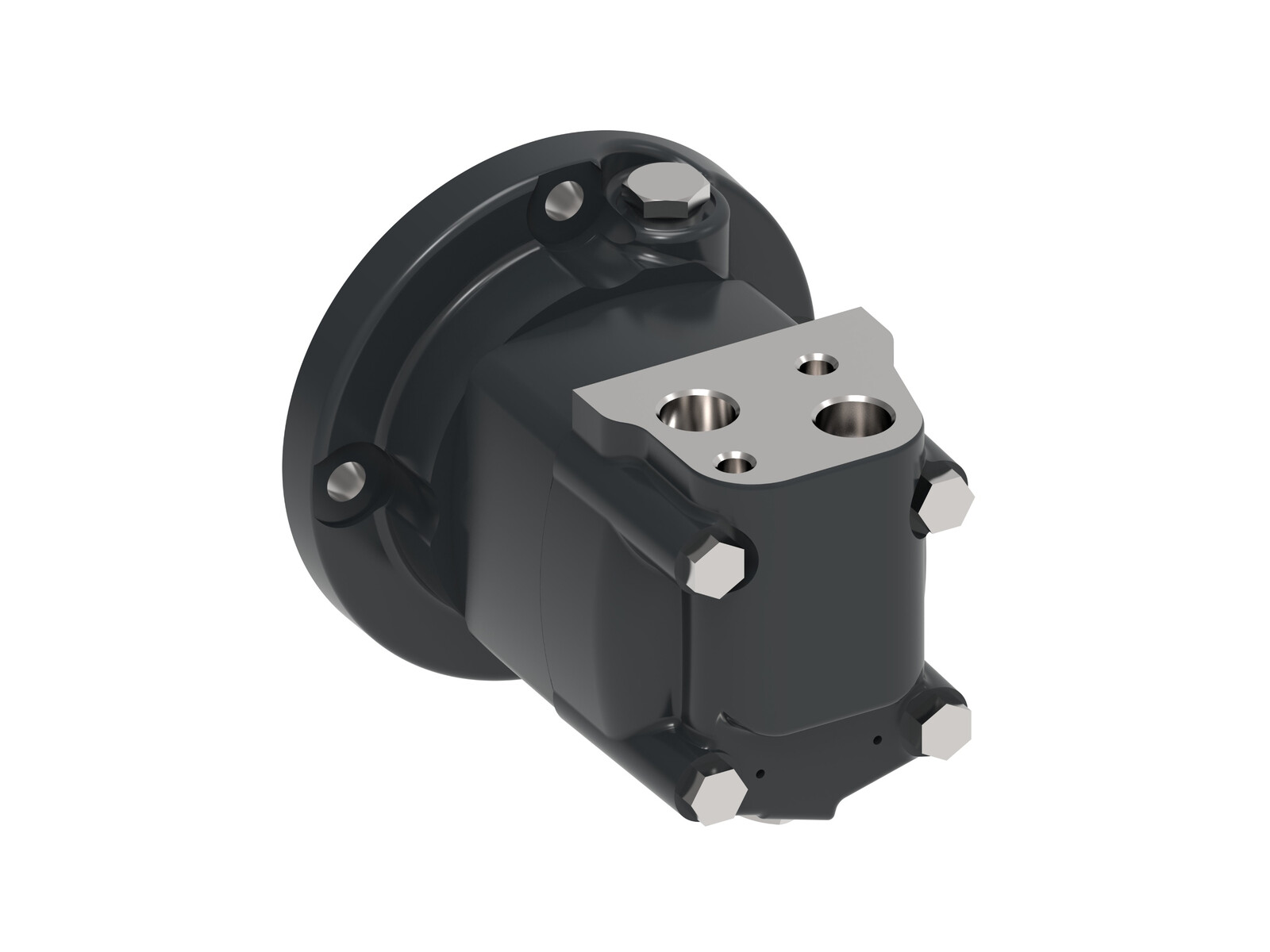

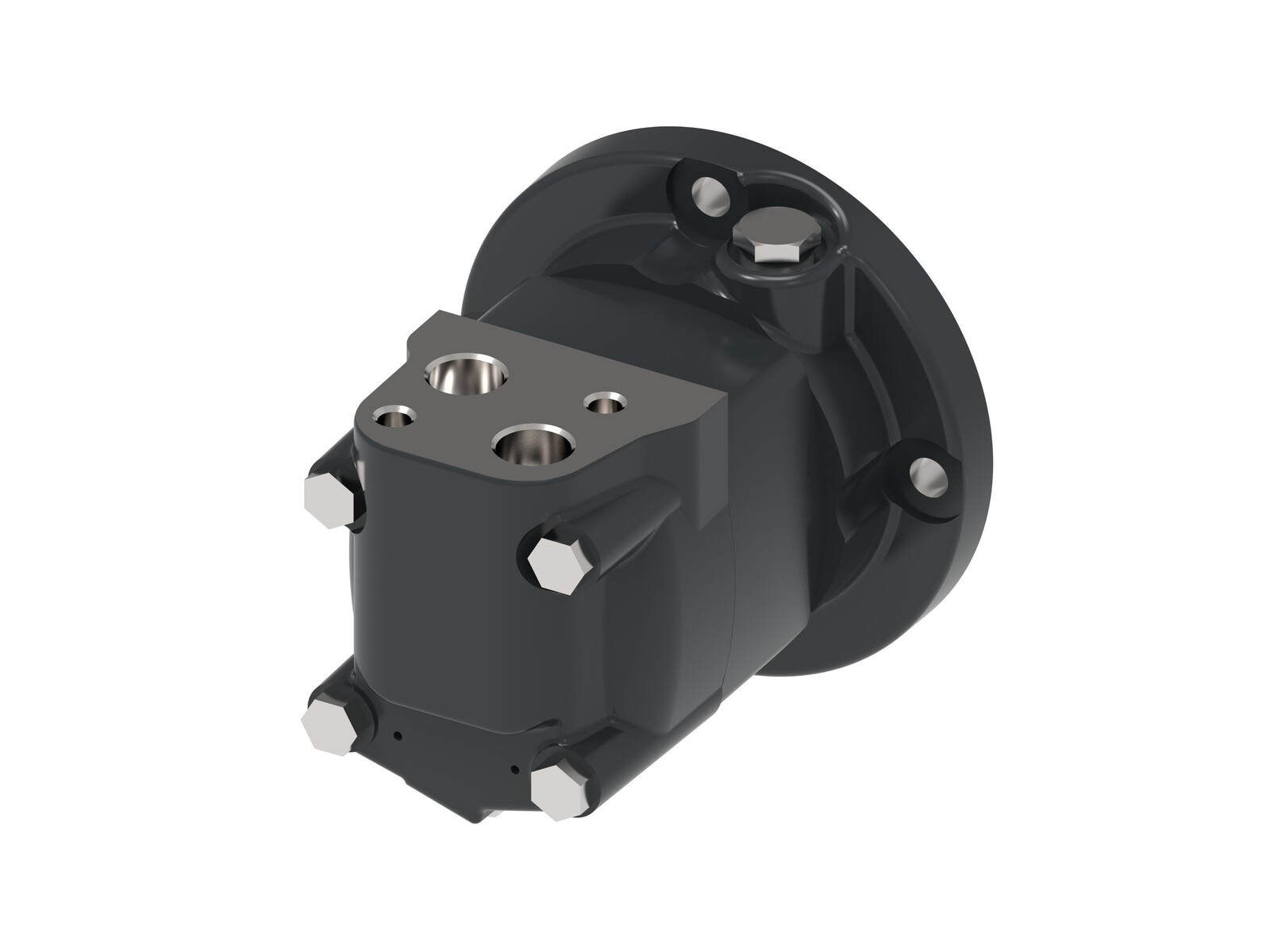

Orbit motor XL2 130 No output Shaft 4-hole 106.4
Danfoss XL2-serien – Højmoment orbitmotorer med skiveventilteknologi

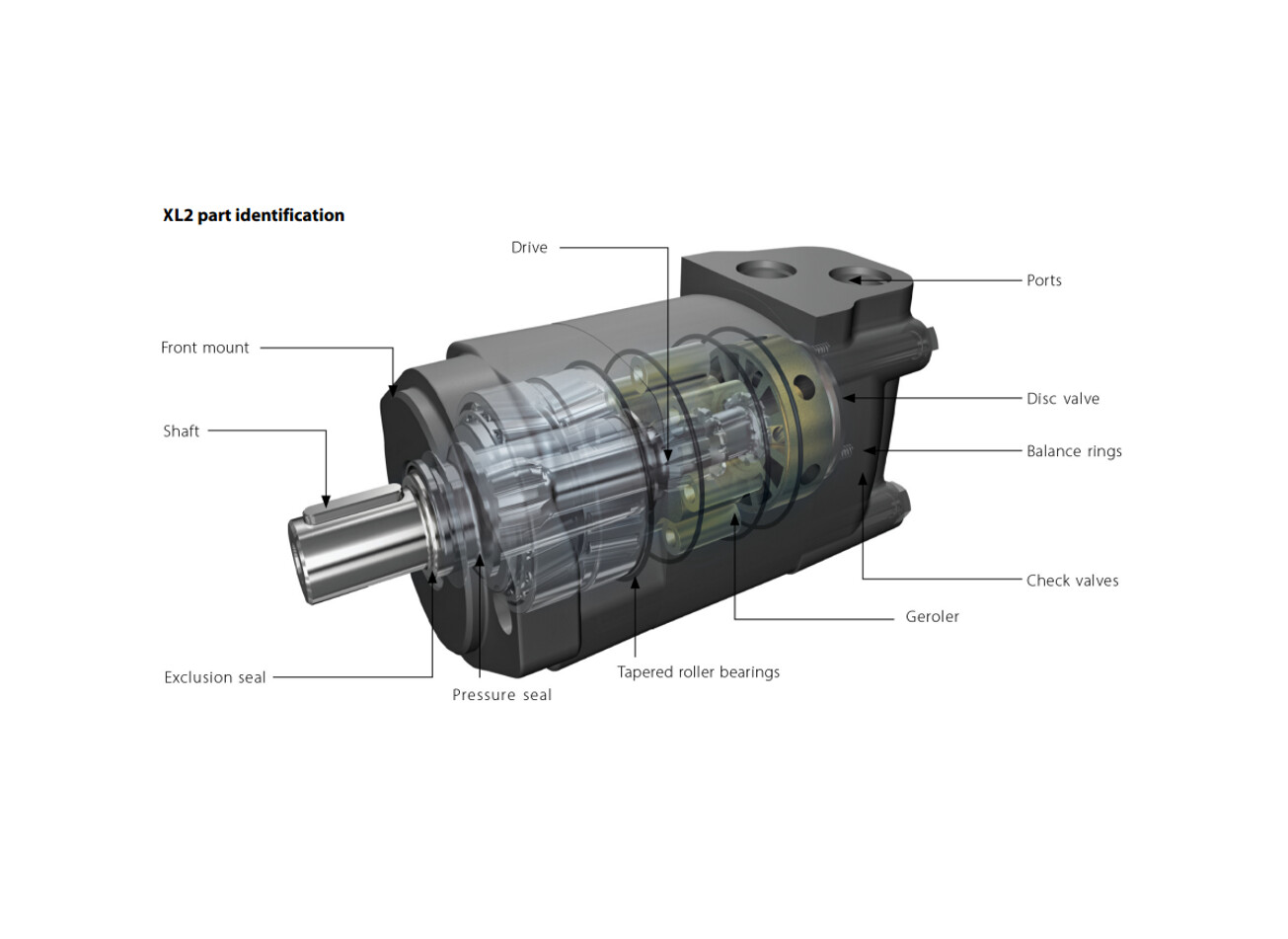

Danfoss XL2-serien er en del af Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med trezonet konstruktion, som sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastninger. Præcisionsfremstillede lejer og optimerede flowkanaler giver konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus, som er konstrueret til at imødekomme krævende systemforhold.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Trezonet skiveventildesign sikrer lang levetid og ægte tovejstrafik
- Hydrodynamiske lejer giver jævn og driftssikker funktion
- Kompakt og slidstærk konstruktion til mellemtunge anvendelser

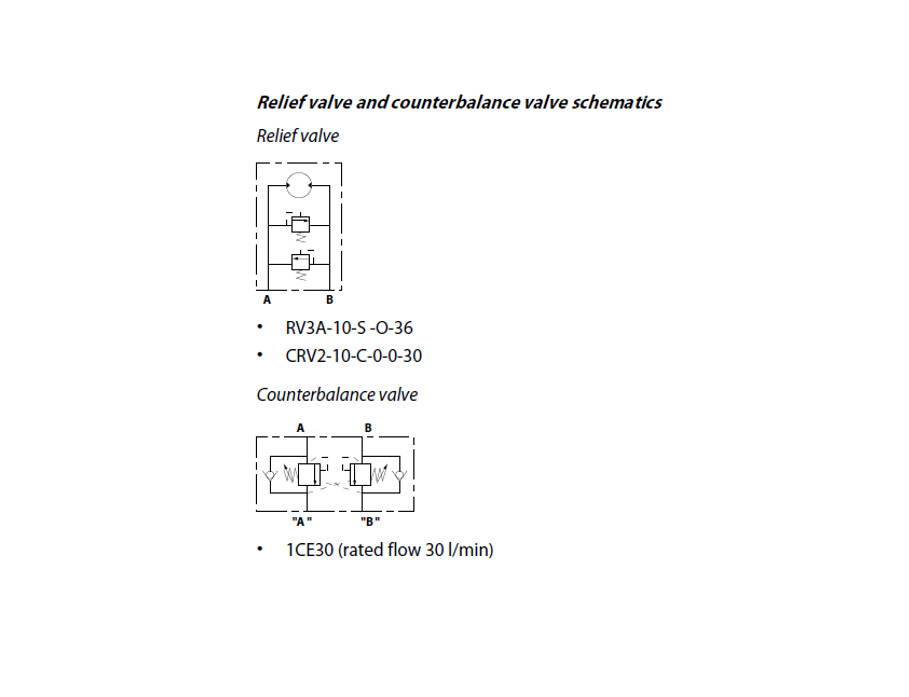

- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemudformning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og skruetransportører
- Fejemaskiner og sneslynger
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidbeskyttet hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan anvendes kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 procent af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 procent af det nominelle arbejdstryk i en time, inden den belastes fuldt ud. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
Artikelnummer:
631AG00026A
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Brand Name
Danfoss
Contamination level max.
20/18/13 - ISO 4406
Continuous Flow Max.
75
Continuous rotation max.
575 rpm
Dimension X
147.9 mm
Dimension XX
107.8 mm
Dimension Y
195.4 mm
Dimension YY
155.2 mm
Displacement
130 cm3
Drain line requirements
Anbefalet (påkrævet ved højt kabinetryk)
Drainport
G 1/4 BSP
Filtration Requirement
ISO-kode for renlighed 4406:20/18/13
Flange style diameter
199 mm
Holes circle
125 mm
Inlet Pressure Max.
310
Integrated check valve
Nej
Intermittent Flow Maks.
95
Intermittent Rotation speed Max.
719
Intermittent Torque Max.
560 Nm
Length
195.4 mm
Max. operating temperature
82 °C
Model code
XL2

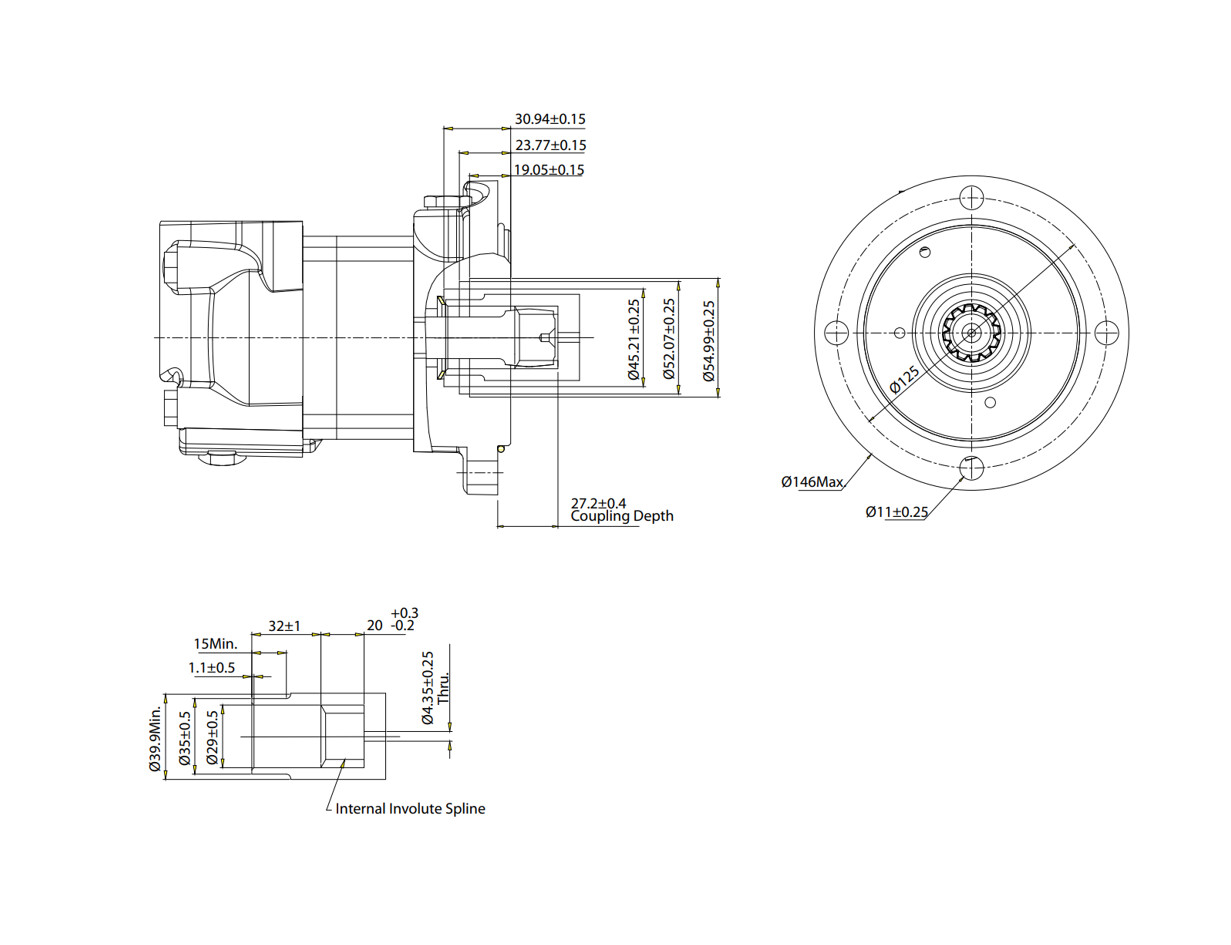

Mounting flange

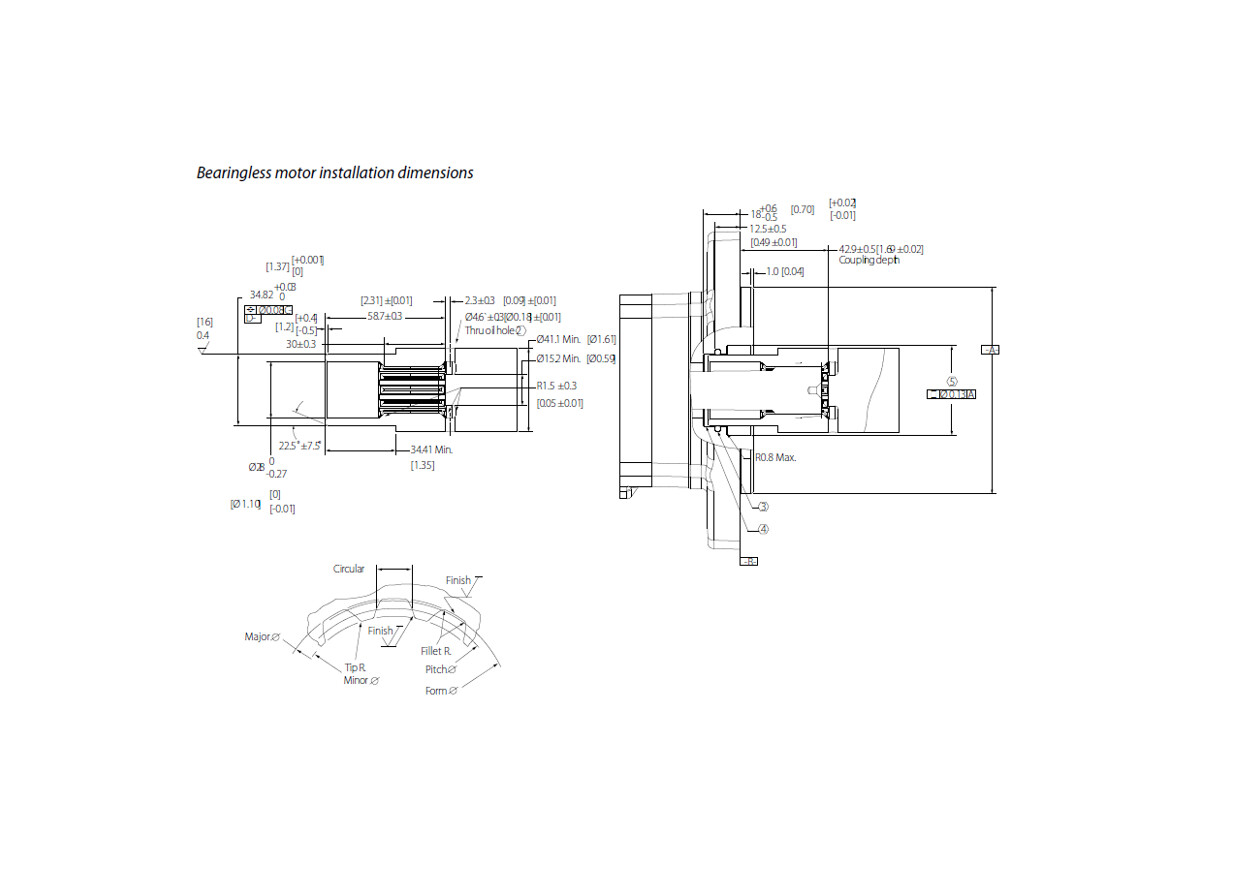

Lejeløs flange med 4 bolte (AZ)
Number of mounting holes
4
Oil viscocity recommended
20 - 75 cSt
Paint
Sort
Port Drawing Code
G3
Pressure continous max.
205 bar
Pressure intermittent max.
310 bar
Shaft Seal Type
Ingen
Shaft torque rating
768 Nm
Shaft type
Spline
Temperature max.
+180 °C
Temperature min.
-30 °C
Torque continuous max.
385 Nm
Working ports
G 1/2 BSP
Förpackningsstorlek
0 pcs
Streckkod
5704334983071
Bruttovikt
Kg
Nettovikt
Kg
Ursprungsland
CHN
Intrastat artikelkod
84122981
Danfoss XL2-serien – Højmoment orbitmotorer med skiveventilteknologi
Danfoss XL2-serien er en del af Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med trezonet konstruktion, som sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastninger. Præcisionsfremstillede lejer og optimerede flowkanaler giver konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus, som er konstrueret til at imødekomme krævende systemforhold.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Trezonet skiveventildesign sikrer lang levetid og ægte tovejstrafik
- Hydrodynamiske lejer giver jævn og driftssikker funktion
- Kompakt og slidstærk konstruktion til mellemtunge anvendelser
- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemudformning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og skruetransportører
- Fejemaskiner og sneslynger
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidbeskyttet hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan anvendes kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 procent af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 procent af det nominelle arbejdstryk i en time, inden den belastes fuldt ud. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
