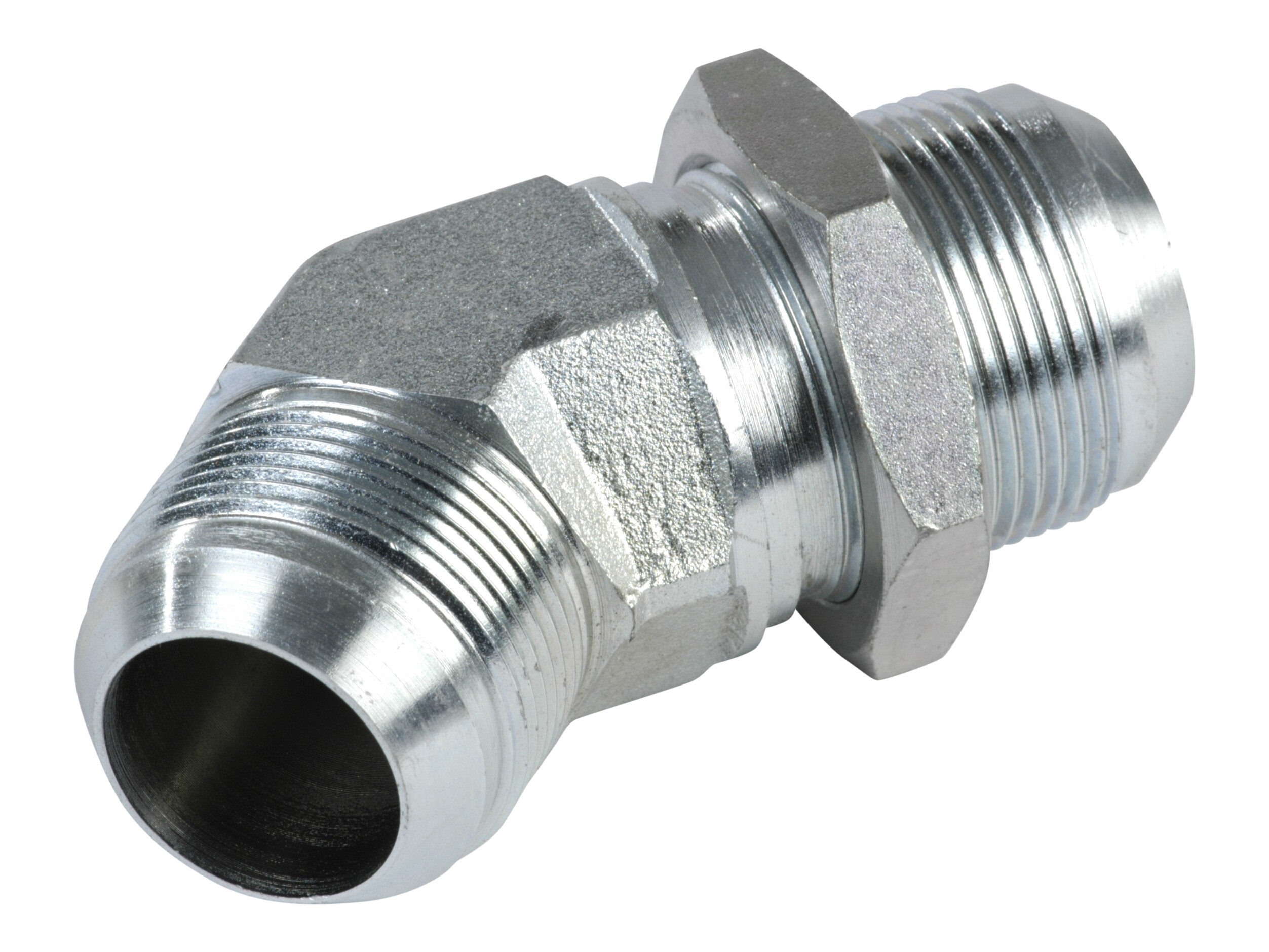

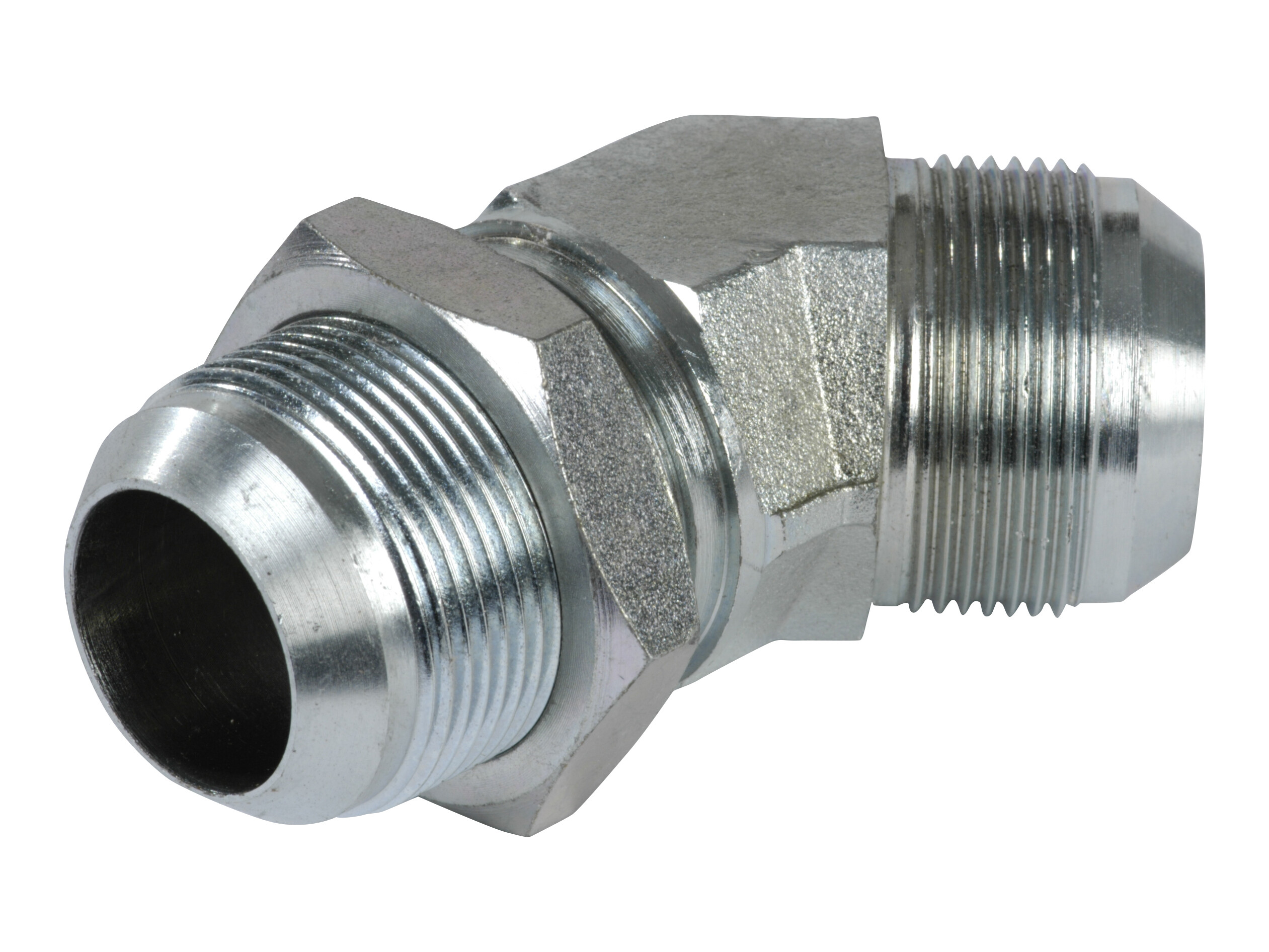

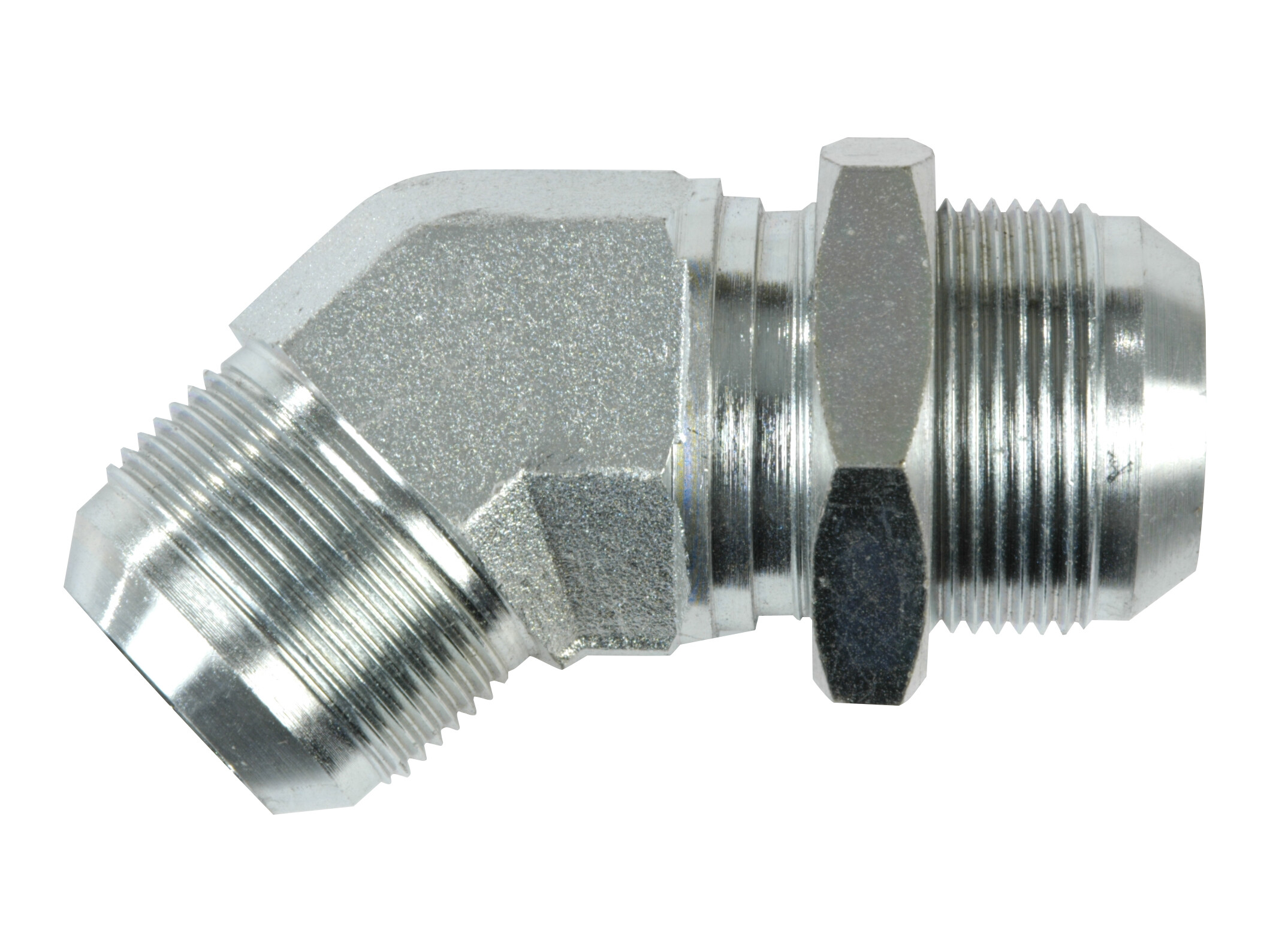

Vinkelsamler 45 gr skot 1.5/8-12 JIC udv x 1.5/8-12 JIC udv
45° skotgennemføringsvinkel til føring af hydraulikledninger gennem plade/skot med retningsændring. Fittingen har JIC han-tilslutning i begge ender og er beregnet til 37° flarede rørtilslutninger.
Valg sker primært efter rørstørrelse og JIC-gevind. Denne version er til 32 mm rør og har 1.5/8-12 JIC gevind på begge tilslutninger. Overfladen er elforzinket med hvid kromatisering, og den angivne korrosionsbestandighed gør den velegnet i krævende miljøer.
Typiske anvendelser
- Skot-/pladegennemføringer hvor der ønskes 45° retningsændring
- Hydraulikinstallationer med 37° flarede rørtilslutninger (JIC)
Varenummer:
VUP-32
Pakke str.:
0 stk
Min. bestillingsenhed er:
1 stk
B
40,5 mm
C
67 mm
CH
50 mm
D
44 mm
Diameter rør
32 mm
Gevind udvendig
1.5/8-12 JIC
J
1.5/8-12 JIC
J1
1.5/8-12 JIC
Korrosions resistens
1400 hours salt spray DIN EN ISO 9227
Materiale
Stål
Mærke navn
FOR
Overfladebehandling
El-forzinket / hvidkromatiseret
T
32 mm
T1
32 mm
Tryk maks.
240 bar
Vinkel
45 °
Pakke str.
0 stk
Stregkode
5704295979588
Brutto vægt
0,92 Kg
Netto vægt
0,92 Kg
Oprindelsesland
ITA
Intrastat varekode
73071110
45° skotgennemføringsvinkel til føring af hydraulikledninger gennem plade/skot med retningsændring. Fittingen har JIC han-tilslutning i begge ender og er beregnet til 37° flarede rørtilslutninger.
Valg sker primært efter rørstørrelse og JIC-gevind. Denne version er til 32 mm rør og har 1.5/8-12 JIC gevind på begge tilslutninger. Overfladen er elforzinket med hvid kromatisering, og den angivne korrosionsbestandighed gør den velegnet i krævende miljøer.
Typiske anvendelser
- Skot-/pladegennemføringer hvor der ønskes 45° retningsændring
- Hydraulikinstallationer med 37° flarede rørtilslutninger (JIC)
