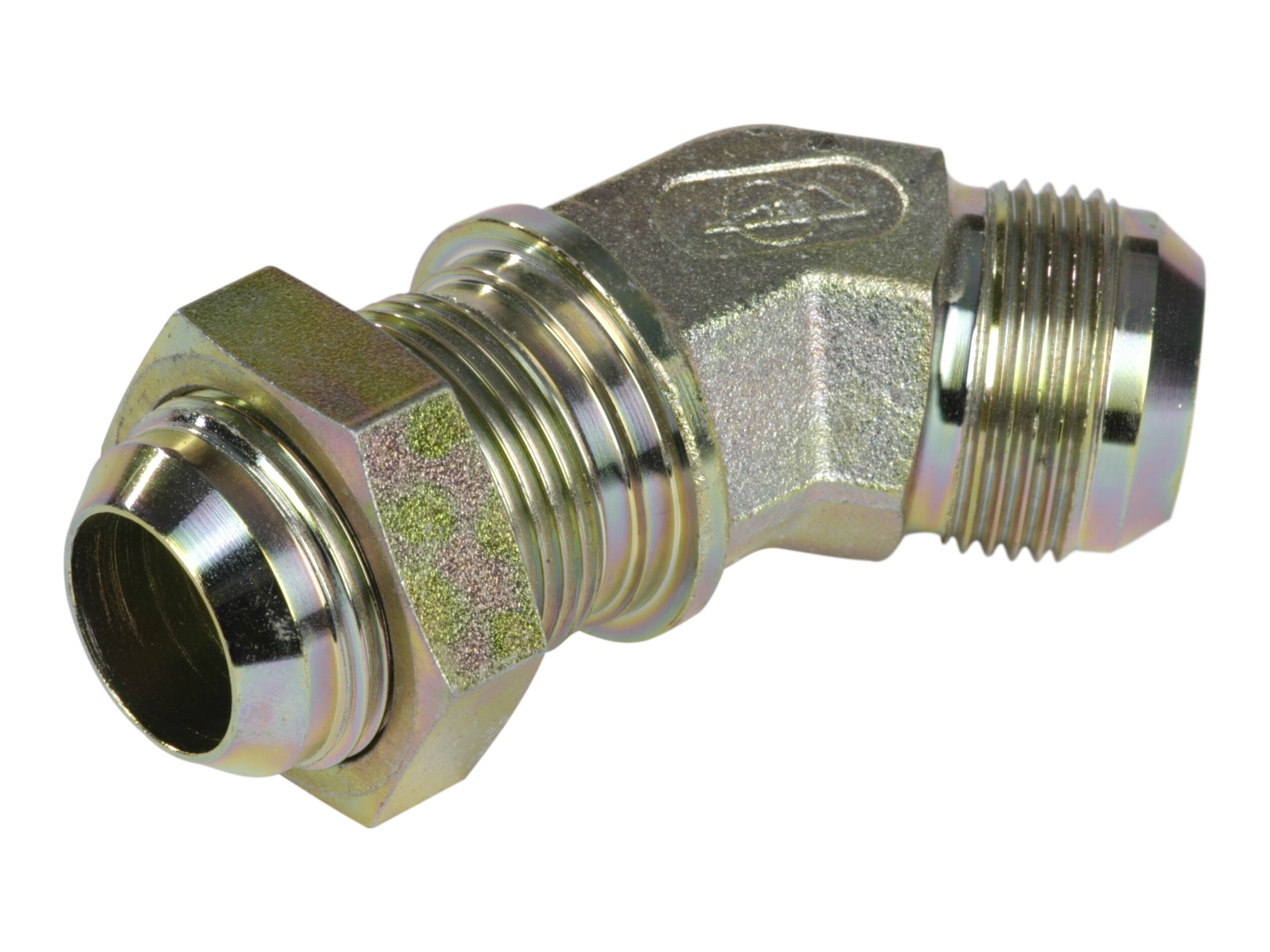

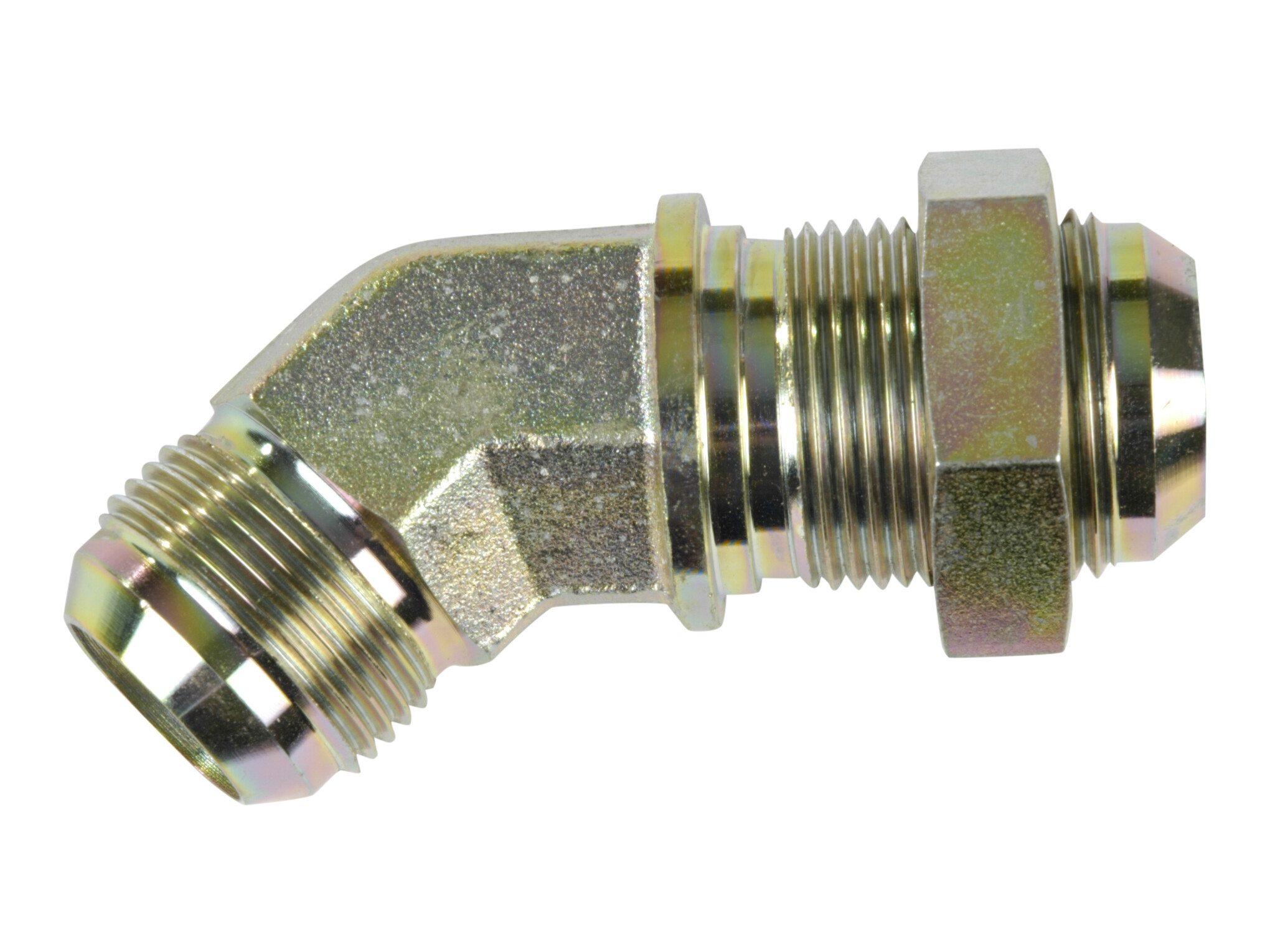

Vinkelsamler 45 gr skot 1.5/16-12 JIC udv x 1.5/16-12 JIC ud
45° skotbøjning til gennemføring i plade eller skot, hvor hydraulikledningen samtidig føres i en 45° vinkel. De to JIC-han-tilslutninger giver en flaret konus-grænseflade til JIC-fittings og slanger.
Udført til rørstørrelse 25 mm med 1.5/16-12 JIC-tilslutning i begge ender. Overfladebehandlet med elforzinkning og hvidkromatering samt korrosionsbestandighed testet til 1400 timers salttåge i henhold til DIN EN ISO 9227.
Typiske anvendelser
- Skot- og pladegennemføringer i hydrauliske rør- og slangeinstallationer
- Rørføring hvor der kræves et 45° retningsskift i kompakte opbygninger
Artikelnummer:
VUP-25
Förpackningsstorlek:
0 stk
Minsta beställningskvantitet:
1 stk
B
37 mm
C
65 mm
CH
41 mm
D
42,5 mm
Diameter rör
25 mm
Gänga utv.
1.5/16-12 JIC
J
1.5/16-12 JIC
J1
1.5/16-12 JIC
Märke namn
FOR
Rostbeständighet
1400 hours salt spray DIN EN ISO 9227
T
25 mm
T1
25 mm
Tillverkningsmaterial
Stål
Tryck max.
290 bar
Vinkel
45 °
Ytskiktbehandling
El-forzinket / hvidkromatiseret
Förpackningsstorlek
0 stk
Streckkod
5704295979571
Bruttovikt
0,41 Kg
Nettovikt
0,41 Kg
Ursprungsland
ITA
Intrastat artikelkod
73071110
45° skotbøjning til gennemføring i plade eller skot, hvor hydraulikledningen samtidig føres i en 45° vinkel. De to JIC-han-tilslutninger giver en flaret konus-grænseflade til JIC-fittings og slanger.
Udført til rørstørrelse 25 mm med 1.5/16-12 JIC-tilslutning i begge ender. Overfladebehandlet med elforzinkning og hvidkromatering samt korrosionsbestandighed testet til 1400 timers salttåge i henhold til DIN EN ISO 9227.
Typiske anvendelser
- Skot- og pladegennemføringer i hydrauliske rør- og slangeinstallationer
- Rørføring hvor der kræves et 45° retningsskift i kompakte opbygninger
