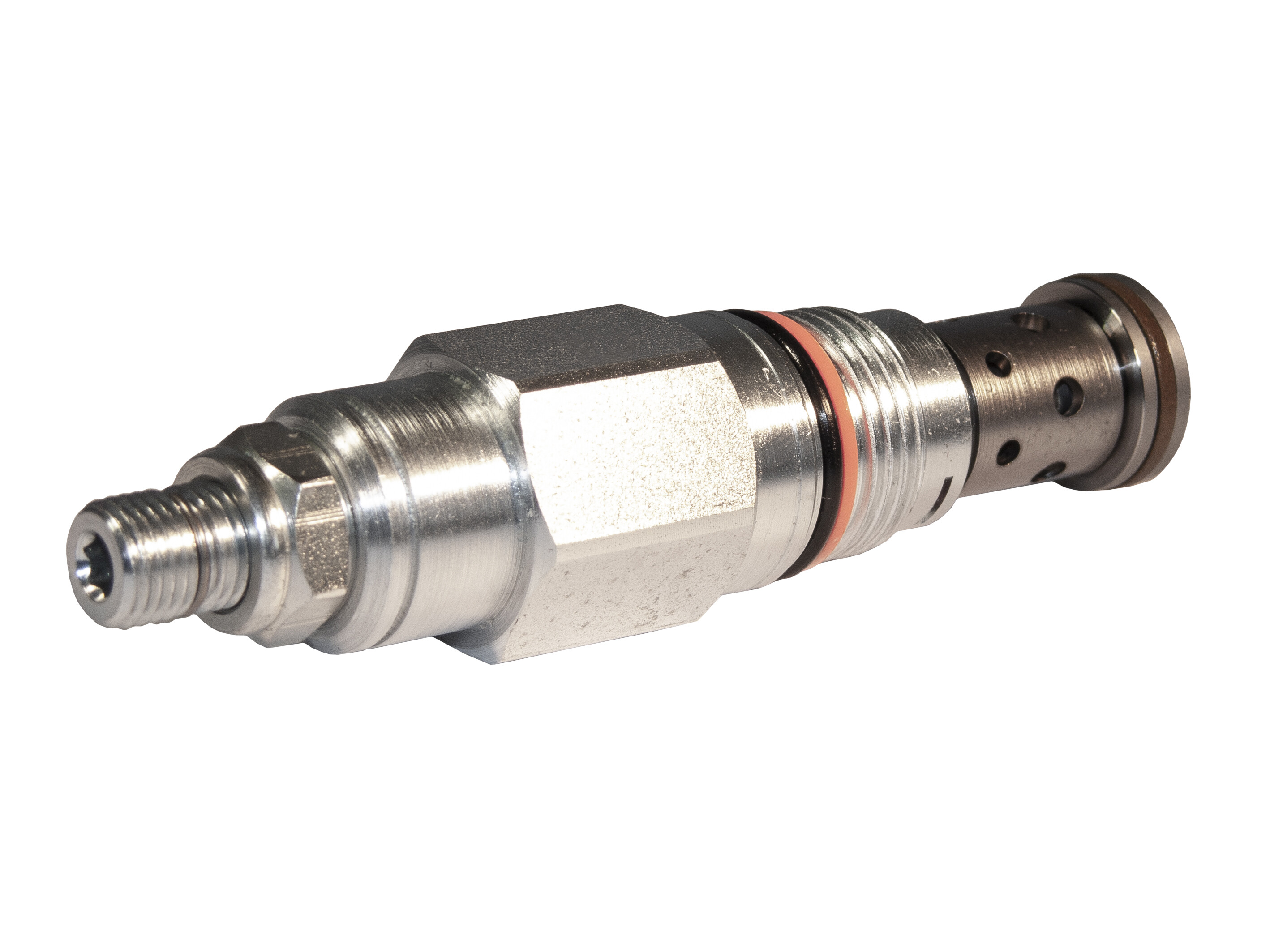

Sun overtryksventil 70-420 bar

Direktevirkende lettelsespatroner er normalt lukkede, trykbegrænsende ventiler, der bruges til at beskytte hydrauliske komponenter mod tryktransienter. Når trykket ved indløbet (port 1) når ventilindstillingen, begynder ventilen at åbne for tank (port 2), throttlingstrøm for at begrænse trykstigningen. Disse ventiler er glatte og stille, i det væsentlige nul lækage, snavs tolerante, immun mod siltning og er meget hurtige.


• Alle 2-port-lettelsespatroner (undtagen pilotaflastninger) er fysisk og funktionelt udskiftelige (samme strømningssti, samme hulrum for en given rammestørrelse).
• accepterer maksimalt tryk i port 2; Velegnet til brug i Cross Port Relief Circuits
• Forseglingerne på justeringsskruen udsættes for systemtryk, hvilket betyder, at denne ventil kun kan justeres, når trykket fjernes. Indstillingsproceduren er; Kontroller indstillingen, fjern trykket, juster ventilen, kontroller den nye indstilling.
• Ventilen er relativt ufølsom over for forskellige olietemperaturer og oliebåret forurening.
• Vælg et fjederområde, hvor den ønskede lettelsesindstilling er omtrent mellemvurderet til højt mellem minimum og maksimalt tryk for at sikre maksimal ventil gentagelighed.
• Velegnet til brug i applikationer til belastningsholdning.
• Bagtryk på tankporten (port 2) er direkte additiv til ventilindstillingen i et forhold på 1: 1.
• Testtryk for ventilen er 276 bar.
• Resepte møder eller overstiger 90% af revnetrykket ved testindstillingen. Indstillinger, der er lavere end testtrykket, kan resultere i lavere reset -procenter.
• Inkorporerer Sun Floating Style Construction for at minimere muligheden for interne dele binding på grund af overdreven installationsmoment og/eller hulrum/patronbearbejdningsvariationer.

Artikelnummer:
RDDA-LCN

Förpackningsstorlek:
0 pcs

Minsta beställningskvantitet:
1 pcs
Ventilhus SUN T-10A G1/4
Partnumber: FAT
Sun hus T10A R3/8"
Partnumber: FAU
Sun ventilhus T10A L-1/2"
Partnumber: FAV
Ventilhus SUN T-10A G1/2'' Stål
Partnumber: FAV/S
Ventilhus SUN T-10A G3/8''
Partnumber: FCU
Ventilhus SUN T-10A G1/2'' Stål
Partnumber: FEV/S
P-sats SUN T-10A, T-13A
Partnumber: 990-310-007
Cavity
T-10A

Flow Nominel
95 lpm

Forureningsgrad maks.
19/17/14 - ISO 4406

Materiale
Stål

Mærke navn
Sun Hydraulics

Olieviskositet anbefalet
2,8 - 380 cSt

Pakningsmateriale
NBR

Temperatur maks.
+110 °C

Temperatur min.
-30 °C

Tilspændingsmoment
41 - 47 Nm

Tryk T maks.
350 bar

Tryk maks.
350 bar

Trykindstilling maks.
420 bar

Trykindstilling min.
70 bar
Package size
0 pcs

Barcode
5704334177920

Gross weight
0,18 Kg

Net weight
0,18 Kg

Country of origin

Intrastat code
84812010
