LOGIC Valve

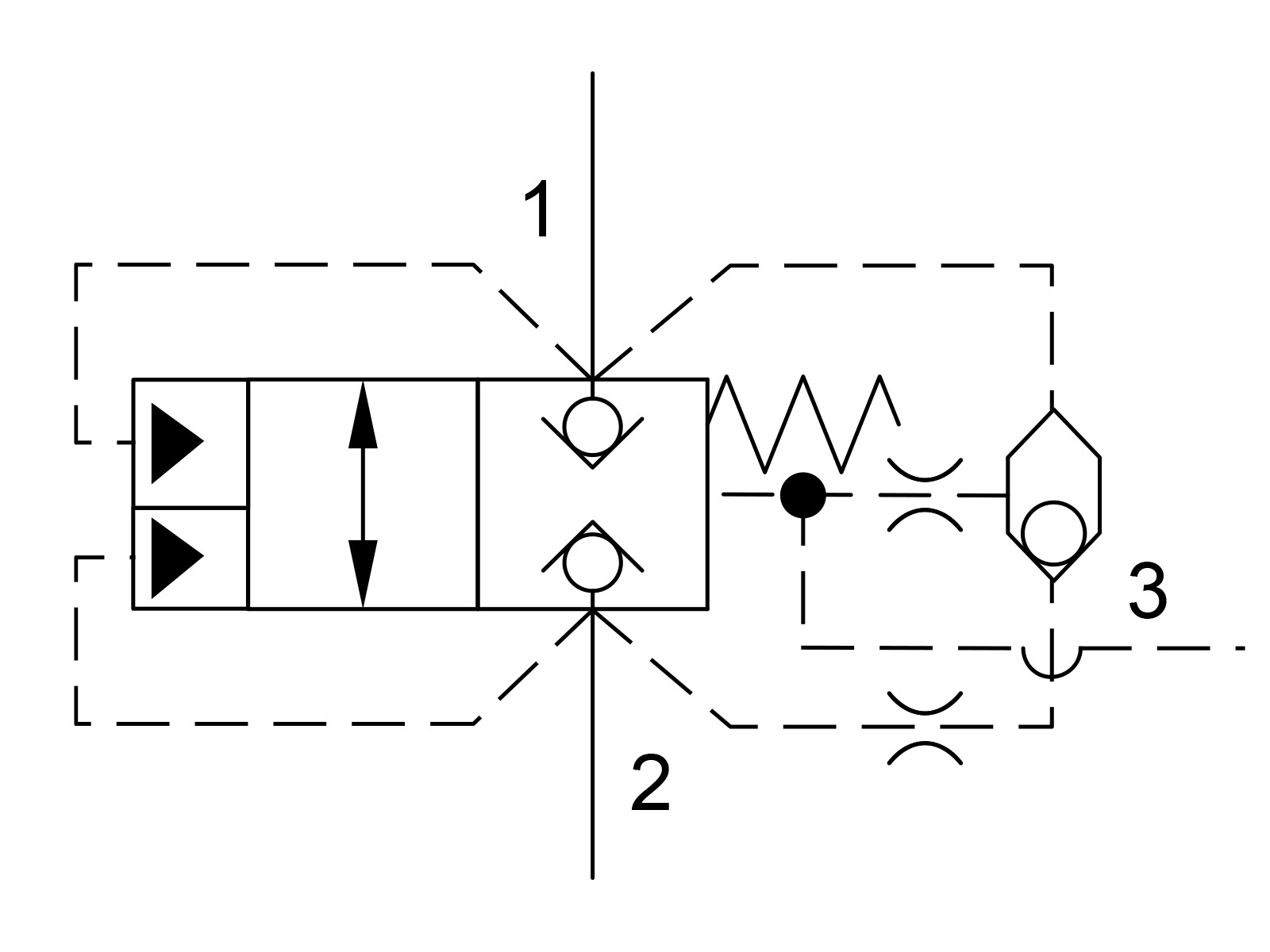

Disse ubalancerede, Vent-To-Open logikventiler er 2-vejs skifteelementer, der er fjederbelastede lukkede og indeholder en integreret ”shuttle”, så det højeste tryk ved enten port 1 eller port 2 kan bruges som pilotkilde. Med port 3 blokeret holdes ventilen i den lukkede position af fjederkraften. Når port 3 er ventileret, vil ventilen åbne, forudsat at der er tilstrækkeligt tryk til at overvinde fjederkraften. Den kraft, der genereres ved port 3, plus fjederkraften, skal være større end summen af de kræfter, der virker ved port 1 og port 2, for at ventilen kan forblive lukket.
BEMÆRK: Pilotområdet (port 3) er 1,8 gange området ved port 1 og 2,25 gange området ved port 2.
Artikelnummer:
LOFD-XDN
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Cavity
T-2A
Flow Nominel
200 lpm
Forureningsgrad maks.
19/17/14 - ISO 4406
Materiale
Stål
Mærke navn
Sun Hydraulics
Olieviskositet anbefalet
2,8 - 380 cSt
Pakningsmateriale
NBR
Temperatur maks.
+110 °C
Temperatur min.
-30 °C
Tilspændingsmoment
61 - 68 Nm
Tryk maks.
350 bar
Ventiltype
Logikelement
Pakke str.
0 pcs
Stregkode
5704334668923
Brutto vægt
0,10 Kg
Netto vægt
0,10 Kg
Oprindelsesland
Intrastat varekode
84812010
Disse ubalancerede, Vent-To-Open logikventiler er 2-vejs skifteelementer, der er fjederbelastede lukkede og indeholder en integreret ”shuttle”, så det højeste tryk ved enten port 1 eller port 2 kan bruges som pilotkilde. Med port 3 blokeret holdes ventilen i den lukkede position af fjederkraften. Når port 3 er ventileret, vil ventilen åbne, forudsat at der er tilstrækkeligt tryk til at overvinde fjederkraften. Den kraft, der genereres ved port 3, plus fjederkraften, skal være større end summen af de kræfter, der virker ved port 1 og port 2, for at ventilen kan forblive lukket.
BEMÆRK: Pilotområdet (port 3) er 1,8 gange området ved port 1 og 2,25 gange området ved port 2.
