Vinkel 45° stilbar - ø16S xø16S omløber

Temperatur/trykreduktion:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Varenummer:

FXEVD16S

Pakke str.:

0 pcs

Min. bestillingsenhed er:

1 pcs

Tilbehør (4)

Dobbelt skærering - ø16S

Varenummer: FIDS16S

Omløber - ø16S - M24x1.5

Varenummer: FIM16S

Dobbelt skærering WDDS - ø16S - pakning

Varenummer: FIWDDS16S

Omløber - ø16S - M24x1.5

Varenummer: M16S

Specifikationer
Dimensioner og forsendelse

Diameter rør

16 mm

Dimension D1

16 mm

Dimension D2

12 mm

Dimension L

24 mm

Dimension L1

34 mm

Dimension L2

16 mm

Dimension L3

36.5 mm

Dimension S1

19 mm

Dimension S2

30 mm

Gevind indvendig metrisk

M24x1,5

Gevind udvendig metrisk

M24x1,5

Korrosions resistens

1200 hours salt spray DIN EN ISO 9227

Materiale

Stål

Model kode

FI-EVD-16S-V-W3-DKO

Mærke navn

Stauff

Overfladebehandling

Zink-Nikkel belagt

Pakningsmateriale

FKM/FPM (Viton®)

REACH compliant

RoHs compliant

Serie

Sikkerhedsfaktor

Temperatur maks.

+200 °C

Temperatur min.

-25 °C

Tryk maks.

630 bar

Vinkel

45 °

Pakke str.

0 pcs

Stregkode

5704334715030

Brutto vægt

Netto vægt

Oprindelsesland

DEU

Intrastat varekode

73079910

Produkt information

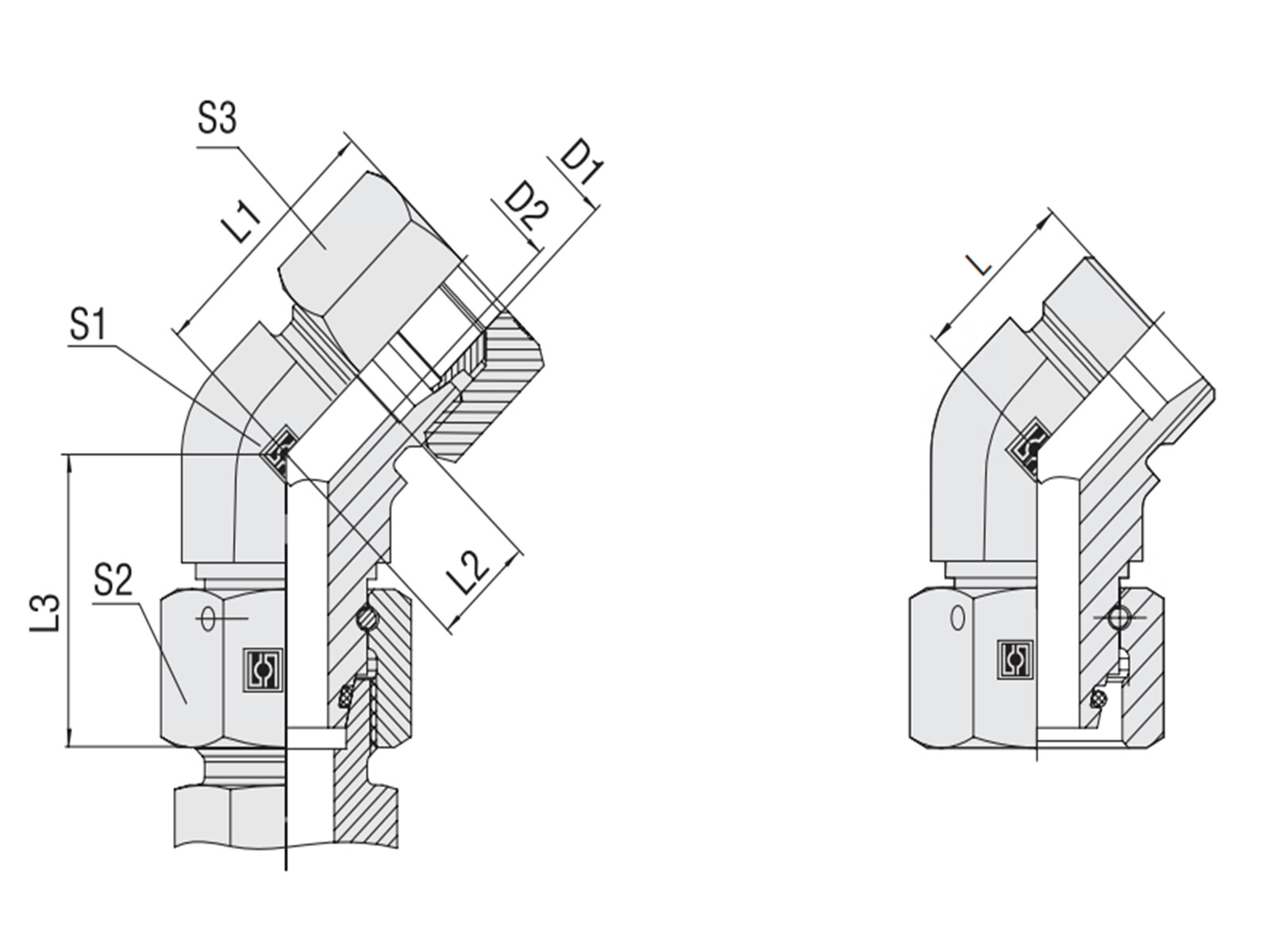

Målskitse

Temperatur/trykreduktion:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
