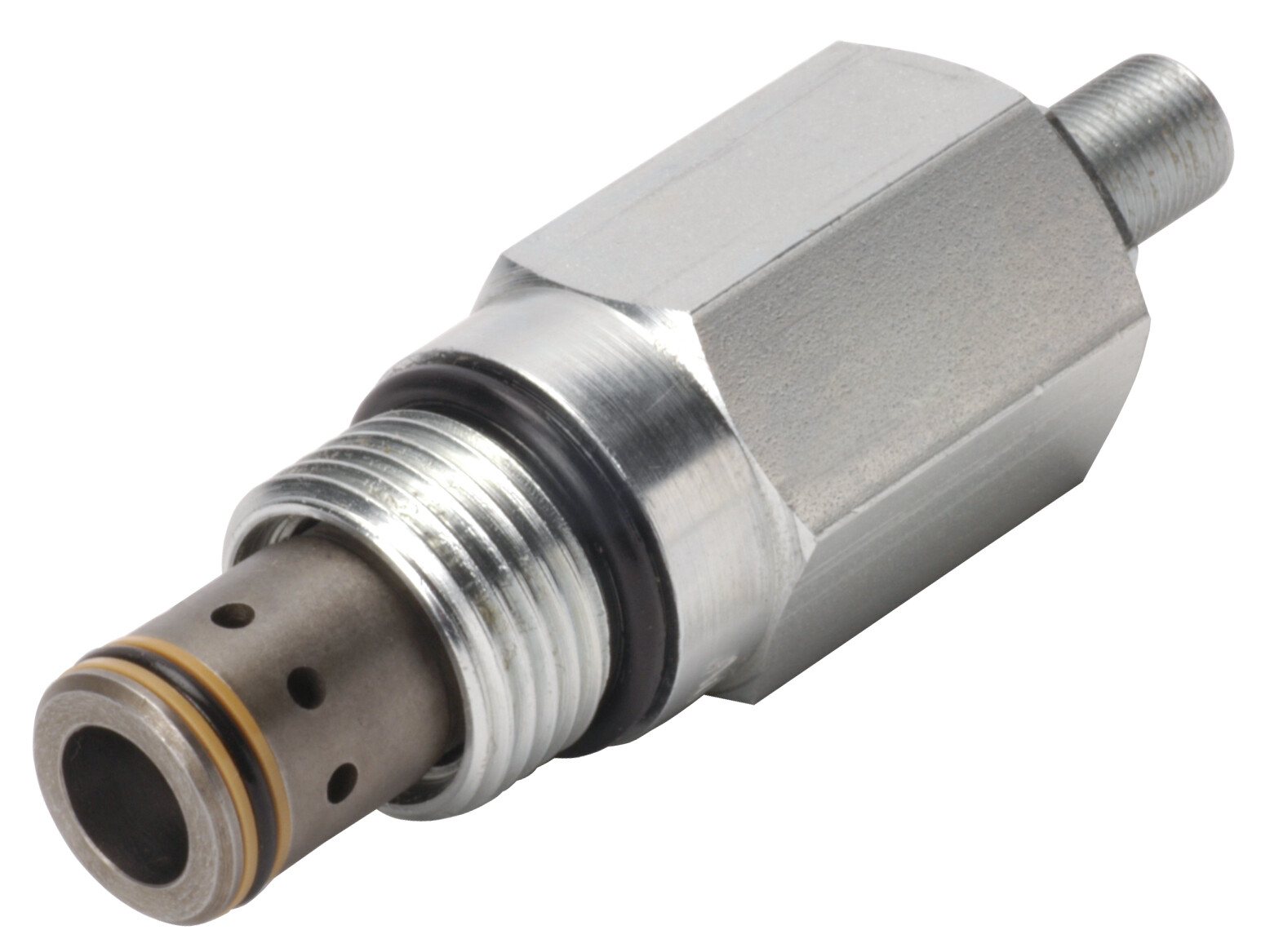

A04G2HZN - Trykbegr.ventil, Sterling, 200LPM, 10-210bar (CAV04-2)
Pilotstyret, Spool Type, Aflastningsventil
- Høj flowkapacitet.
- Minimal trykvariation med flowændring.
- Fuld tanklinje modtryk kapacitet, ideel til krydsline aflastningsapplikationer.
- Integreret 250 mikron pilotflowfilter.
- Hærdede arbejdsporte for maksimal holdbarhed.
- Justerbare og manipulationssikre versioner tilgængelige.Operation
- Den justerbare fjederbelastede kugle i pilotsektionen flyttes ved ventilindstilling af tryk, der mærkes gennem en åbning i hovedspolen fra port [2]. Det resulterende pilotflow skaber et trykfald over den fjederbelastede hovedspole, som derefter åbner for at tillade aflastnings flow til port [1]. Omvendt flow, [1] til [2], er blokeret. Modtryk på port [1] tilføjes til ventilindstillingen.
Artikelnummer:
A04G2HZN
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Brand Name
Hydraspecma
Cavity
CAV04-2
Contamination level max.
18/16/13 - ISO 4406
Flow rate nominal LMin
200 lpm
Oil viscocity recommended
15 - 50 cSt
Pressure T max.
420 bar
Pressure max.
420 bar
Pressure setting max.
210 bar
Pressure setting min.
10 bar
Sealing material
NBR
Torque tightening
50 Nm
Förpackningsstorlek
0 pcs
Streckkod
5704334297765
Bruttovikt
0,23 Kg
Nettovikt
0,23 Kg
Ursprungsland
gbr
Intrastat artikelkod
84812010
Pilotstyret, Spool Type, Aflastningsventil
- Høj flowkapacitet.
- Minimal trykvariation med flowændring.
- Fuld tanklinje modtryk kapacitet, ideel til krydsline aflastningsapplikationer.
- Integreret 250 mikron pilotflowfilter.
- Hærdede arbejdsporte for maksimal holdbarhed.
- Justerbare og manipulationssikre versioner tilgængelige.Operation
- Den justerbare fjederbelastede kugle i pilotsektionen flyttes ved ventilindstilling af tryk, der mærkes gennem en åbning i hovedspolen fra port [2]. Det resulterende pilotflow skaber et trykfald over den fjederbelastede hovedspole, som derefter åbner for at tillade aflastnings flow til port [1]. Omvendt flow, [1] til [2], er blokeret. Modtryk på port [1] tilføjes til ventilindstillingen.
