SB-ventil 60l/m 75-240 bar 4.5:1 CB10 HV-2-B-1-E-XXX-B-00

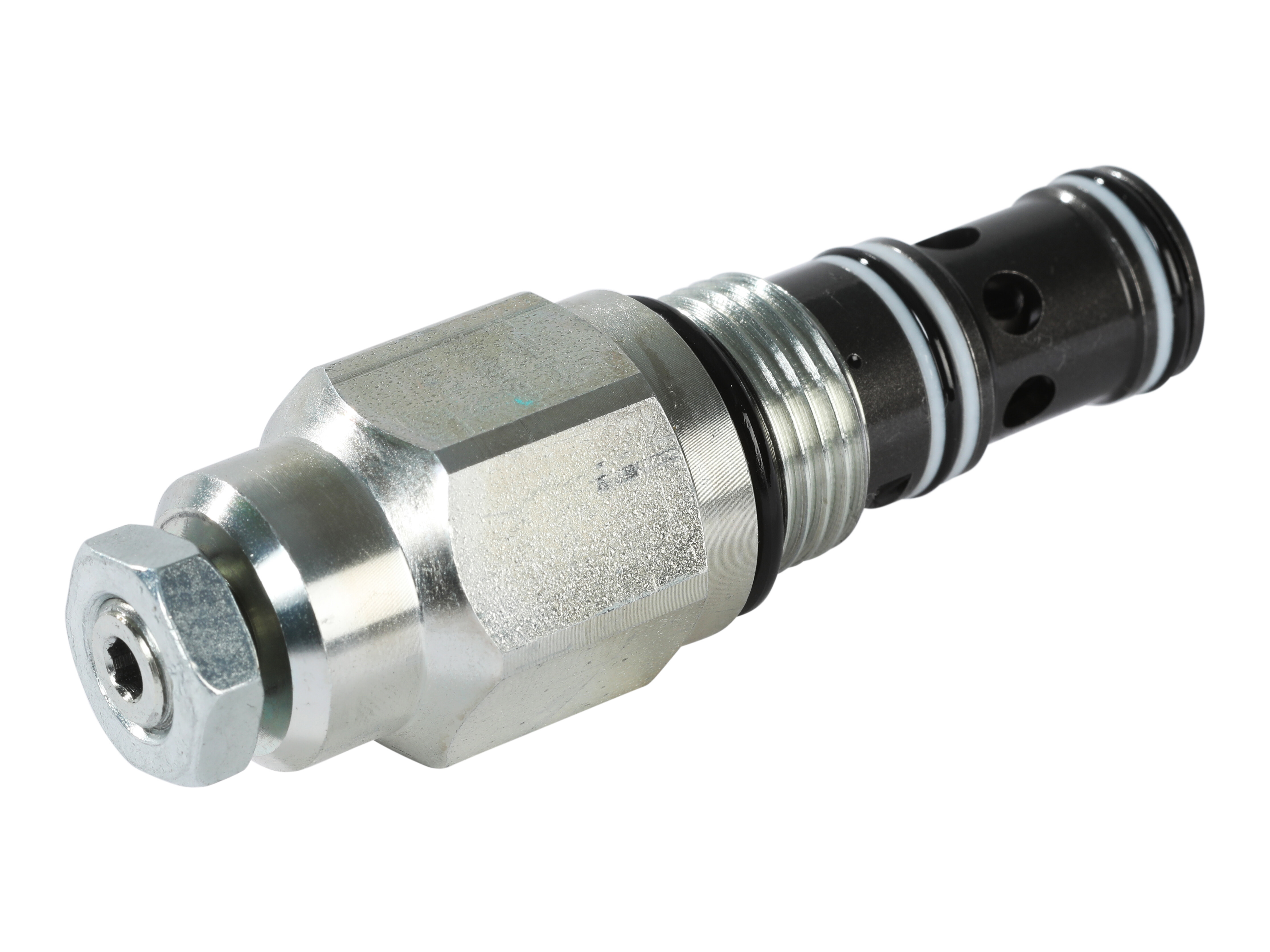

CB10-HV, Hydraulisk Ventileret Ventil

Operation

CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.

Varenummer:
860103319

Pakke str.:
0 pcs

Min. bestillingsenhed er:
1 pcs
Pakningssæt CB 10
Artikelnummer: 230001020
Cavity
SDC10-3S

Flow Nominel
60 lpm

Forureningsgrad maks.
20/18/14 - ISO 4406

Model kode
CB10-HV-2-B-1-E-XXX-B-00

Mærke navn
Danfoss

Olieviskositet anbefalet
12 - 54 cSt

Pakningsmateriale
NBR

Pilotforhold
4,5:1

Tilspændingsmoment
45 - 50 Nm

Tryk maks.
350 bar

Trykindstilling maks.
240 bar

Trykindstilling min.
75 bar
Förpackningsstorlek
0 pcs

Streckkod
5704334370413

Bruttovikt
0,23 Kg

Nettovikt
0,23 Kg

Ursprungsland

Intrastat artikelkod
84812010

CB10-HV, Hydraulisk Ventileret Ventil

Operation

CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
