Orbit motor XL2 245 Ø32mm 4-hole 106.4
Danfoss XL2-serien – Højtydende orbitmotorer med skiveventilteknologi
Danfoss XL2-serien tilhører Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der stilles krav om pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med tre zoner, der sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastning. Præcisionsdesignede lejer og optimerede flowkanaler sikrer konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus konstrueret til at opfylde krævende systembetingelser.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Tre-zoners skiveventildesign for forlænget levetid og ægte tovejstrafik
- Hydrodynamiske lejer sikrer jævn og driftssikker funktion
- Kompakt og robust konstruktion til mellemtunge anvendelser
- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemopbygning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og jordbor
- Fejemaskiner og sneblæsere
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidstærk hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan køre kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 % af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 % af det nominelle arbejdstryk i en time før fuld belastning. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
Varenummer:
629AG00720A
Pakke str.:
0 pcs
Min. bestillingsenhed er:
1 pcs

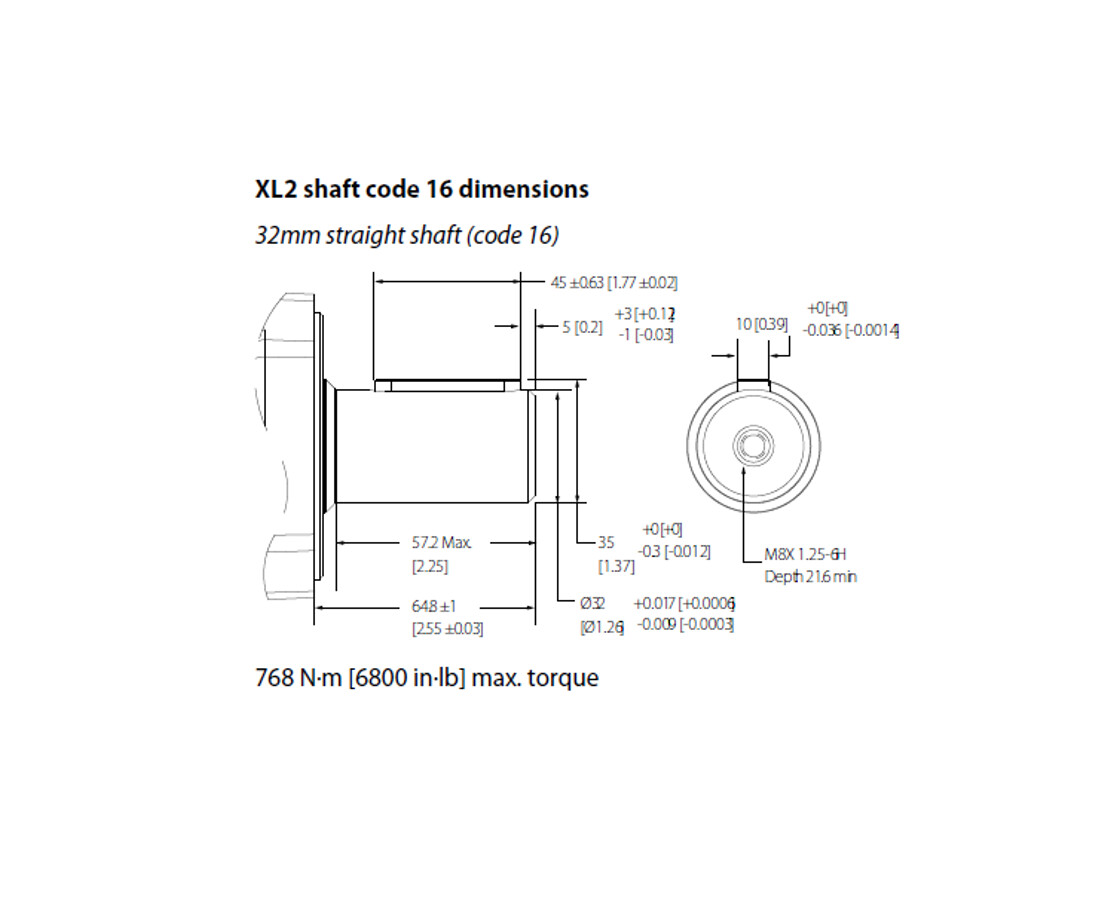

Akseltype
Cyl. Ø 32 mm
Akseltætningstype
Standardakselpakning
Antal montage huller
4
Arbejdsporte
G 1/2 BSP
Boltcirkel
106.4 mm

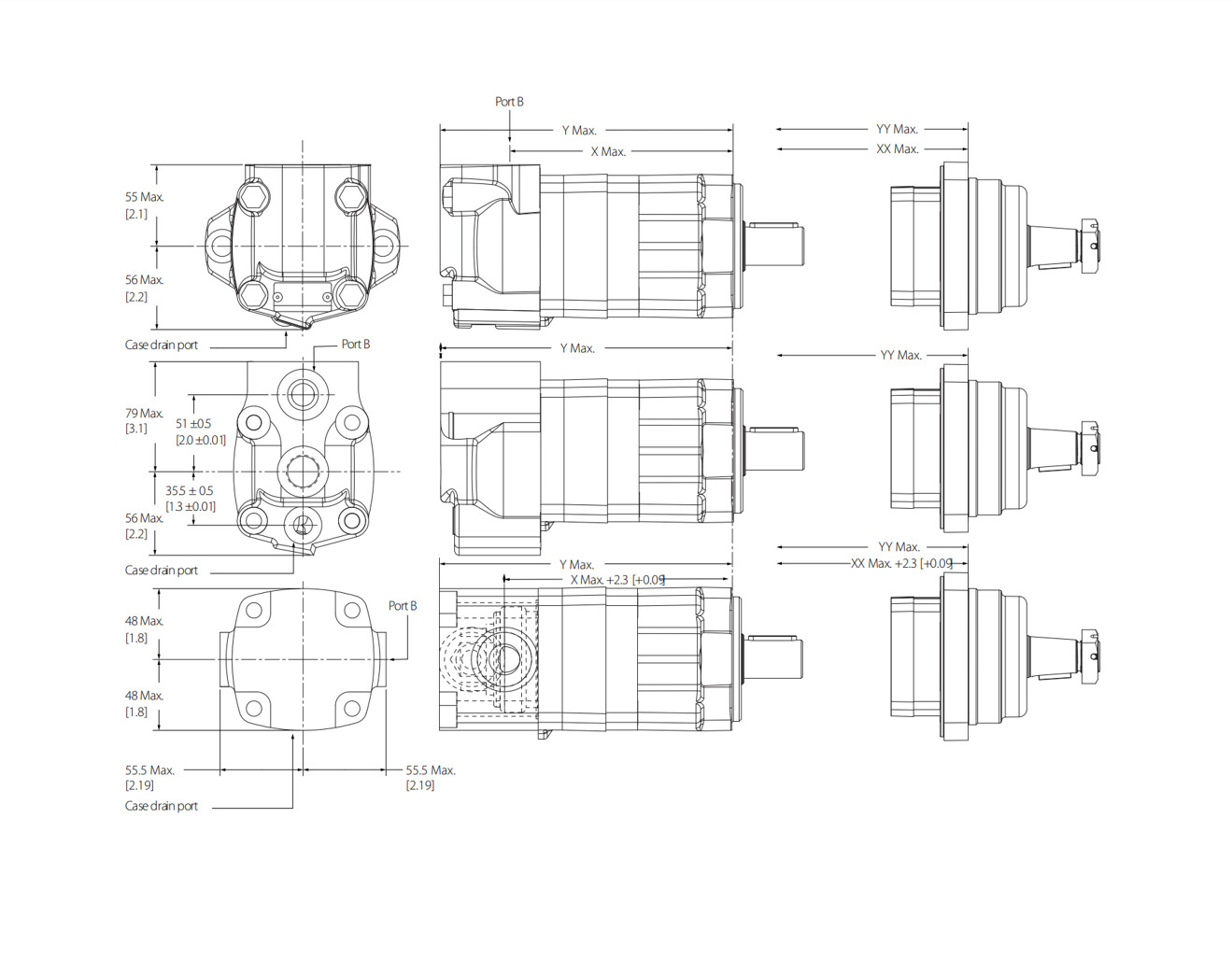

Dimension X
163.7 mm
Dimension XX
123.5 mm
Dimension Y
211.1 mm
Dimension YY
171 mm
Drænport
G 1/4 BSP
Filtreringskrav
ISO-kode for renlighed 4406:20/18/13
Flangens Styrediameter
82.5 mm

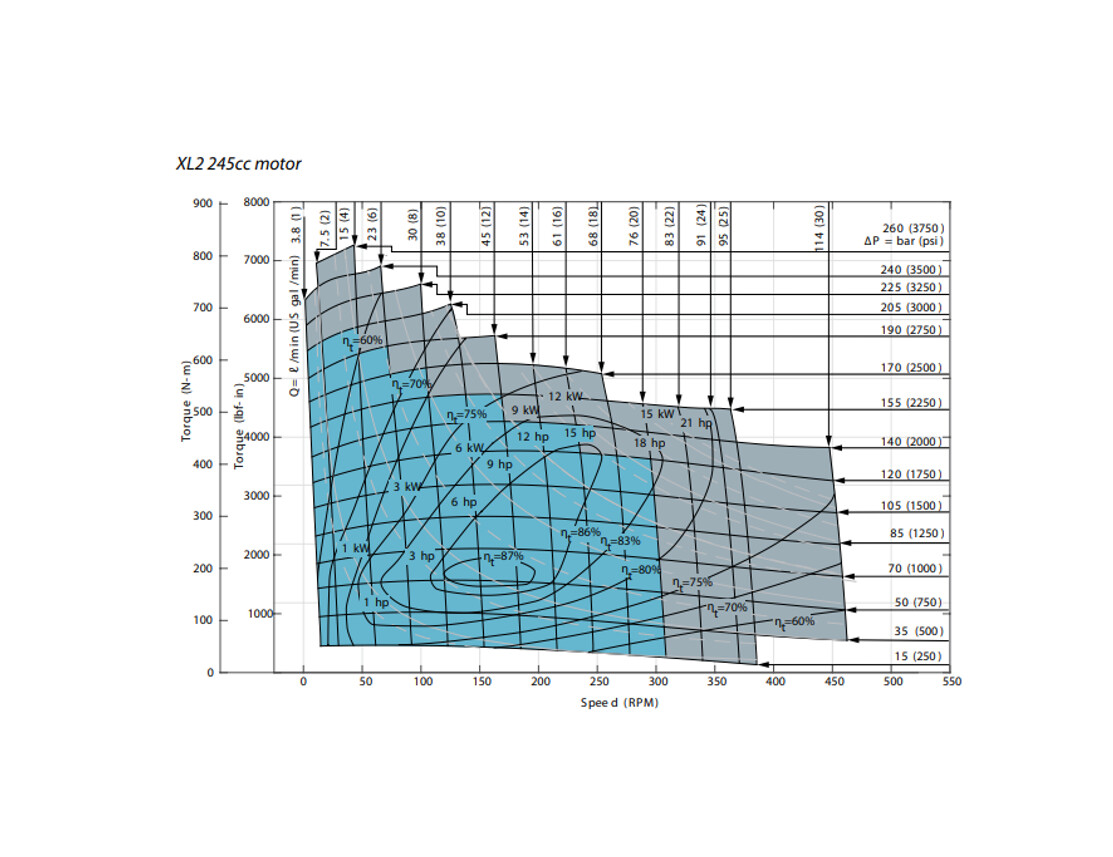

Fortrængning
245 cm3
Forureningsgrad maks.
20/18/13 - ISO 4406
Indgangstryk Maks.
310 bar
Integreret Kontraventil
Nej
Intermittent Flow Maks.
115
Intermittent Moment Maks.
820 Nm
Intermittent Rotationshastighed Maks.
462
Kontinuerligt Flow Maks.
75

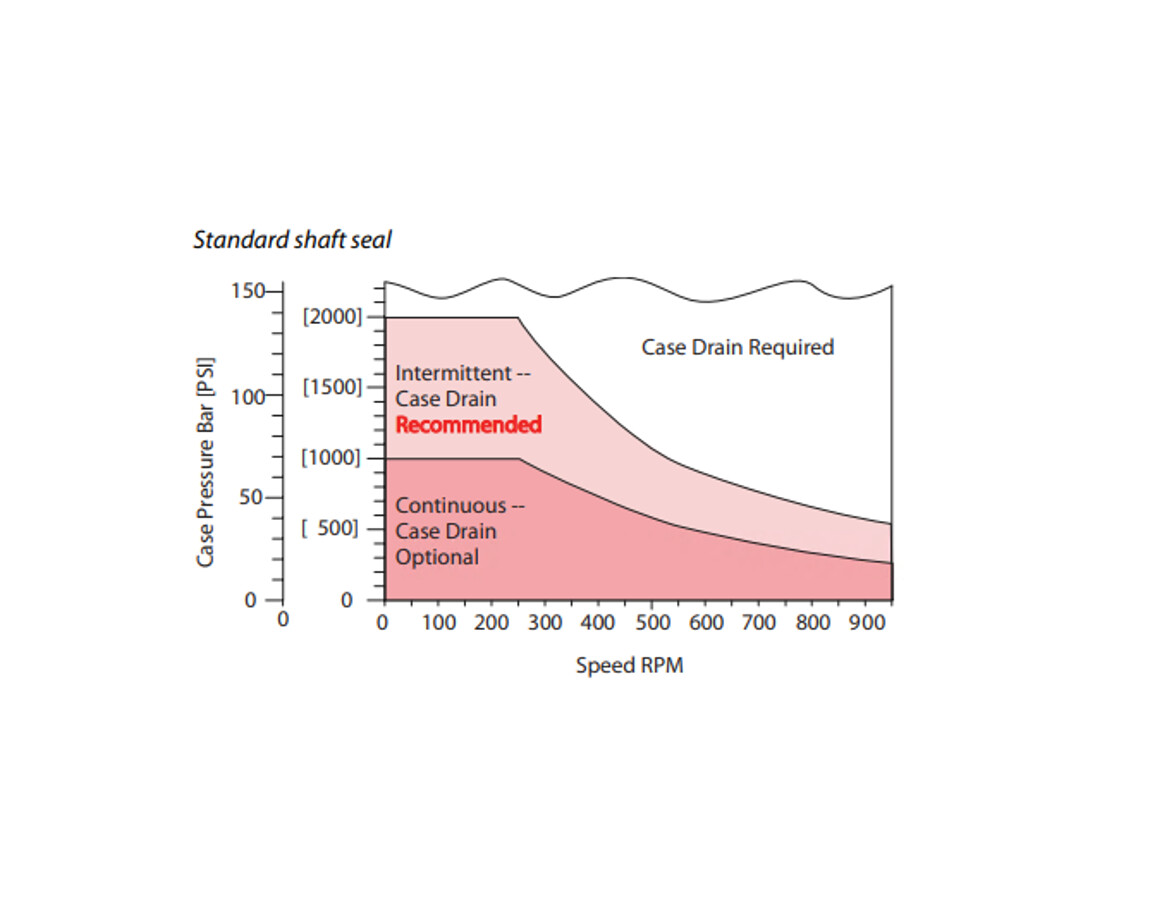

Krav til drænledning
Anbefalet (påkrævet ved højt kabinetryk)
Længde
211.1 mm
Maks. driftstemperatur
82 °C
Maks. moment på aksel
768 Nm
Maling
Sort
Model kode
MC2245AH16AS02000100052ABABAAB?
Moment kontinuerlig maks.
391 Nm
Monteringsflange
SAE-A4
Mærke navn
Danfoss
Olieviskositet anbefalet
20 - 75 cSt
Portkode
AS
Portplacering
Side
Reces
82,55 mm
Rotationshastighed kontinuerligt maks.
230 rpm
Temperatur maks.
+180 °C
Temperatur min.
-30 °C
Tryk intermitterende maks.
260 bar
Tryk kontinuerligt maks.
205 bar
Förpackningsstorlek
0 pcs
Streckkod
5704334982807
Bruttovikt
Kg
Nettovikt
Kg
Ursprungsland
CHN
Intrastat artikelkod
84122981
Danfoss XL2-serien – Højtydende orbitmotorer med skiveventilteknologi
Danfoss XL2-serien tilhører Xcel™-familien af lavhastigheds, højmoment orbitmotorer og er udviklet til mellemtunge mobile og industrielle applikationer, hvor der stilles krav om pålideligt drejningsmoment og lang levetid. Serien er baseret på et skiveventilsystem med tre zoner, der sikrer jævn drift, høj virkningsgrad og stabil ydeevne under varierende belastning. Præcisionsdesignede lejer og optimerede flowkanaler sikrer konstant moment og lang holdbarhed i et kompakt design.
Hver motor i XL2-serien er udstyret med SAE A 2-bolts monteringsflange, G-gevindporte og et robust stålhus konstrueret til at opfylde krævende systembetingelser.
Vigtige fordele
- Høj virkningsgrad og stabilt drejningsmoment ved lave hastigheder
- Tre-zoners skiveventildesign for forlænget levetid og ægte tovejstrafik
- Hydrodynamiske lejer sikrer jævn og driftssikker funktion
- Kompakt og robust konstruktion til mellemtunge anvendelser
- Valgfrie overtryks- eller modbalanceventiler for fleksibel systemopbygning
- Slagvolumenområde 80–490 cm³/omdr.
- Kontinuerligt arbejdstryk op til 205 bar
- Intermitterende arbejdstryk op til 310 bar
- Kontinuerligt drejningsmoment op til 845 Nm
- Intermitterende drejningsmoment op til 930 Nm
- Hastighedsområde op til 900 o/min (afhængigt af model)
Typiske anvendelser
- Snegle og jordbor
- Fejemaskiner og sneblæsere
- Transportører og materialehåndteringssystemer
- Landbrugs- og kommunalteknisk udstyr
- Kompakte drivsystemer og hjælpehydrauliske funktioner
Tekniske data
- Slagvolumenområde 80–490 cm³/omdr.
- Flowkapacitet op til 75 l/min kontinuerlig / 115 l/min intermitterende
- Drejningsmomentområde op til 845 Nm kontinuerlig / 930 Nm intermitterende
- Driftstemperatur –34 °C til +82 °C
- Anbefalet olie: højkvalitets, slidstærk hydraulikolie med viskositet ≥ 13 cSt ved driftstemperatur
- Filtrering: ISO 4406 klasse 20/18/13
- Porte: G ½ (tryk) / G ¼ (dræn)
- Monteringsflange: SAE A 2-bolt (Ø 82,5 mm centreringshul / Ø 106,4 mm boltcirkel)
- Akseltyper: Ø 32 mm cylindrisk (kode 16) eller Ø 31,75 mm 14-tands splines (kode 99)
- Akseltætning: standardtrykstype (højtrykstætning som tilvalg)
- Maksimalt indløbstryk 310 bar [4500 psi]
Bemærkning
Motorerne kan køre kontinuerligt ved de angivne værdier; intermitterende drift bør ikke overstige 10 % af hvert minut. For at opnå maksimal levetid anbefales det at køre motoren ind ved cirka 30 % af det nominelle arbejdstryk i en time før fuld belastning. Tilslutning af drænledning anbefales ved drift under højt tryk eller ved høje temperaturer for at opretholde lavt hustryk og forlænge tætningens levetid.
