SB-Ventil 115l/m 69-345bar 10:1 CP441-1-B-0-E-A-XXX-10.0-015

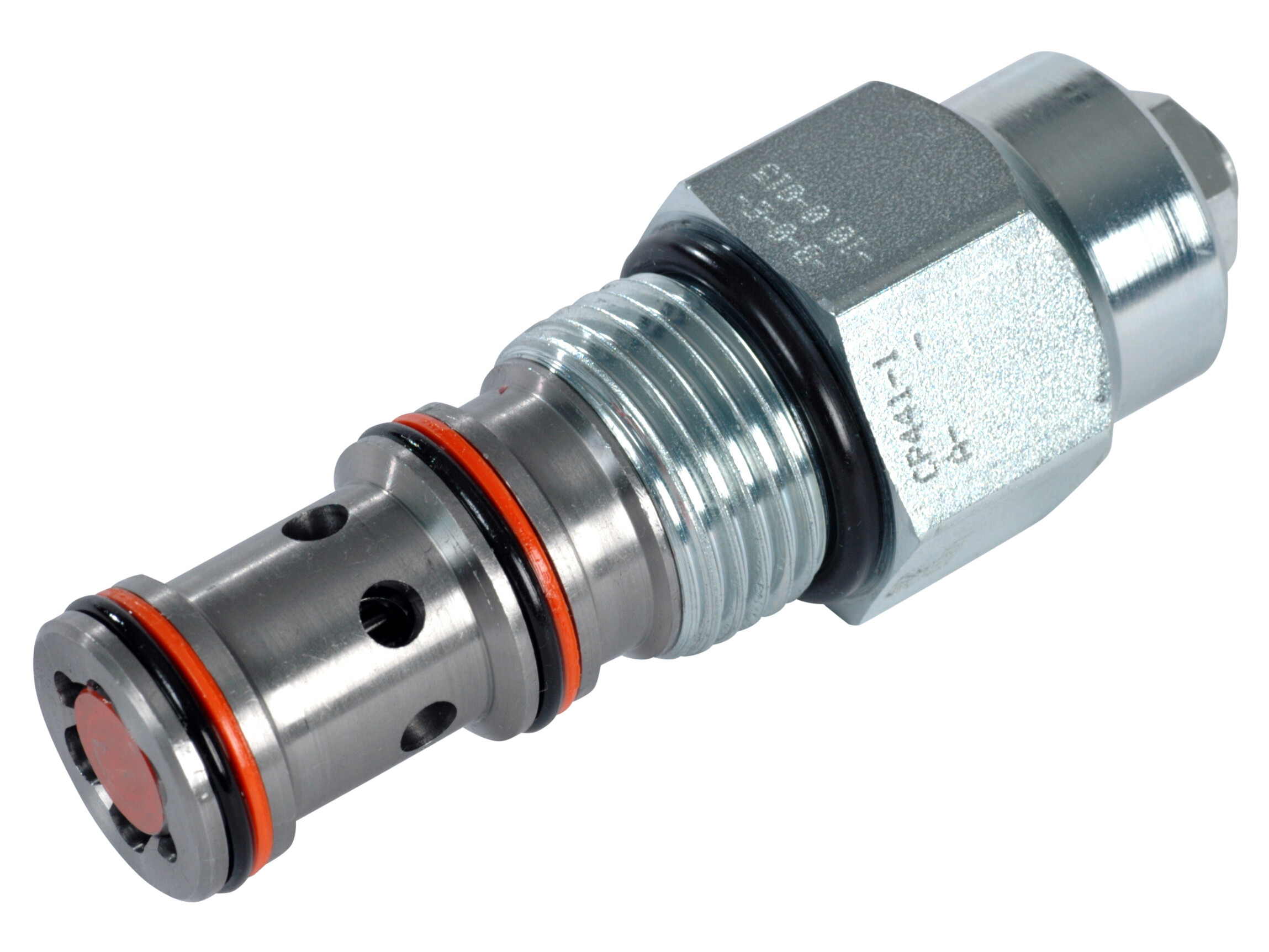

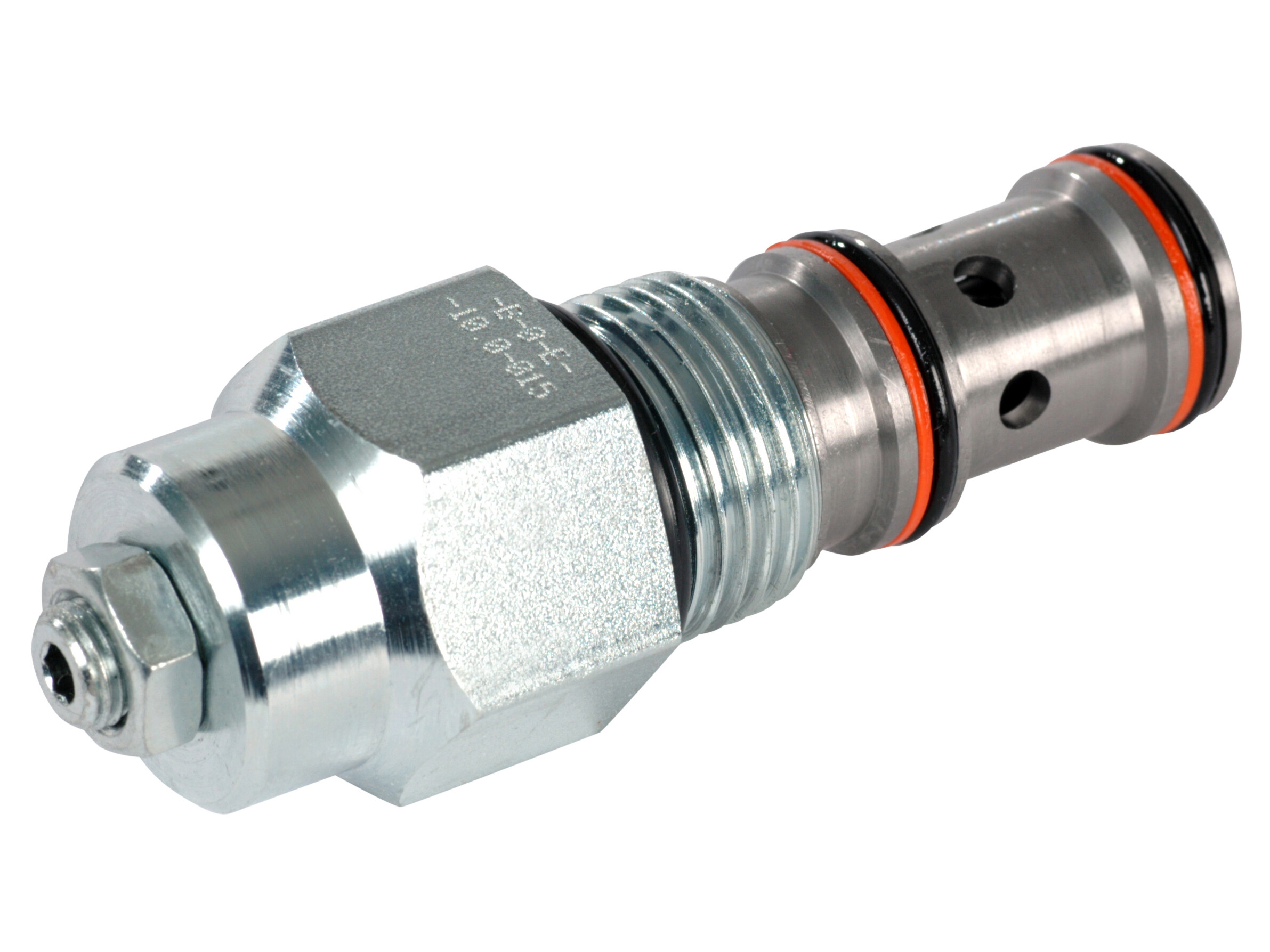

CP441-1, Hydraulisk Ventileret Ventil
Operation

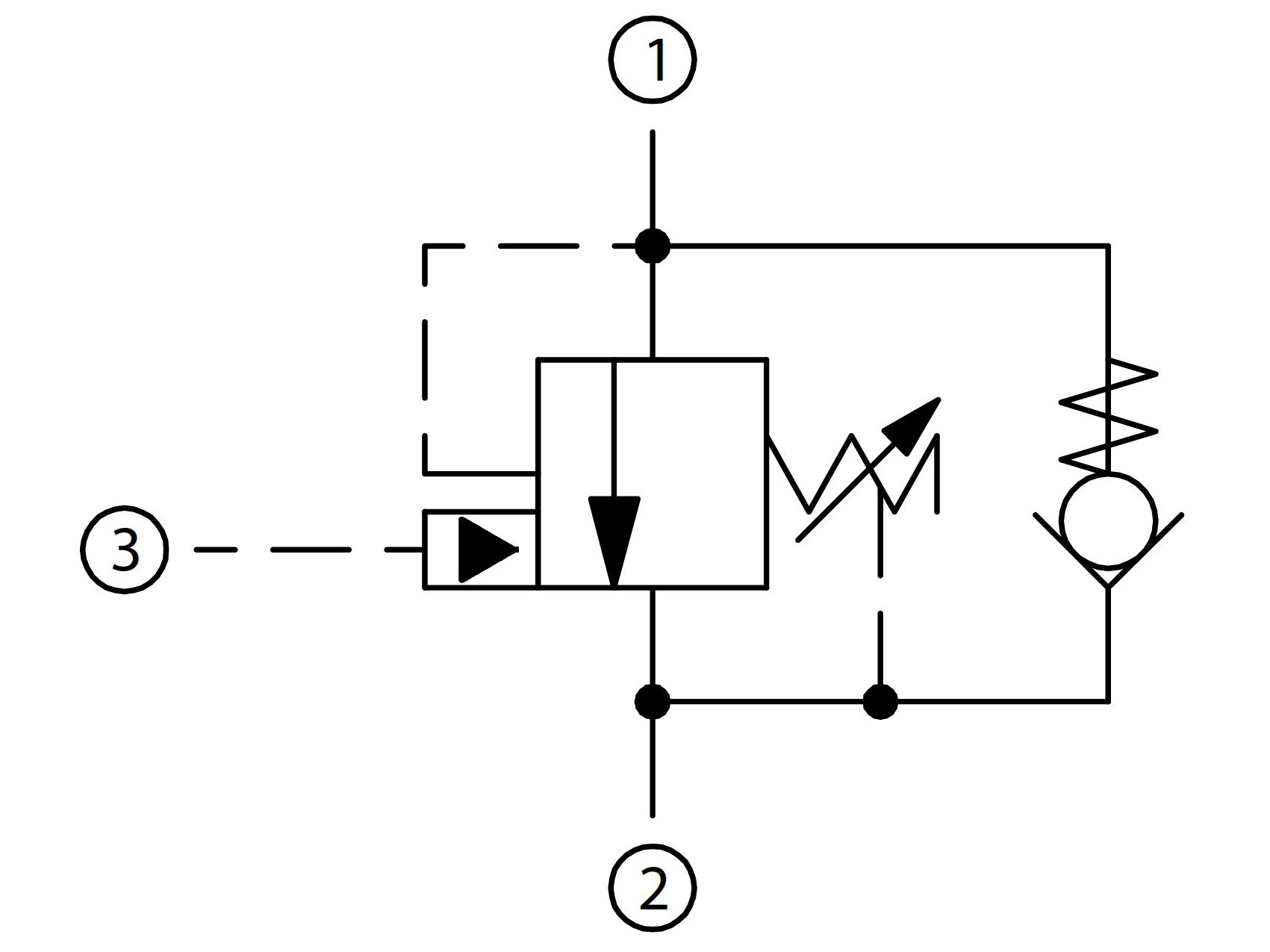

Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
Artikelnummer:
131392000
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Cavity
CP12-3S
Flow Nominel
115 lpm
Forureningsgrad maks.
20/18/14 - ISO 4406
Model kode
CP441-1-B-0-E-A-XXX-10.0-015
Mærke navn
Danfoss
Olieviskositet anbefalet
12 - 54 cSt
Pilotforhold
10:1
Tilspændingsmoment
68 - 75 Nm
Tryk maks.
350 bar
Trykindstilling maks.
345 bar
Trykindstilling min.
69 bar
Förpackningsstorlek
0 pcs
Streckkod
5704334370437
Bruttovikt
0,31 Kg
Nettovikt
0,31 Kg
Ursprungsland
Intrastat artikelkod
84812010
CP441-1, Hydraulisk Ventileret Ventil
Operation
Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
