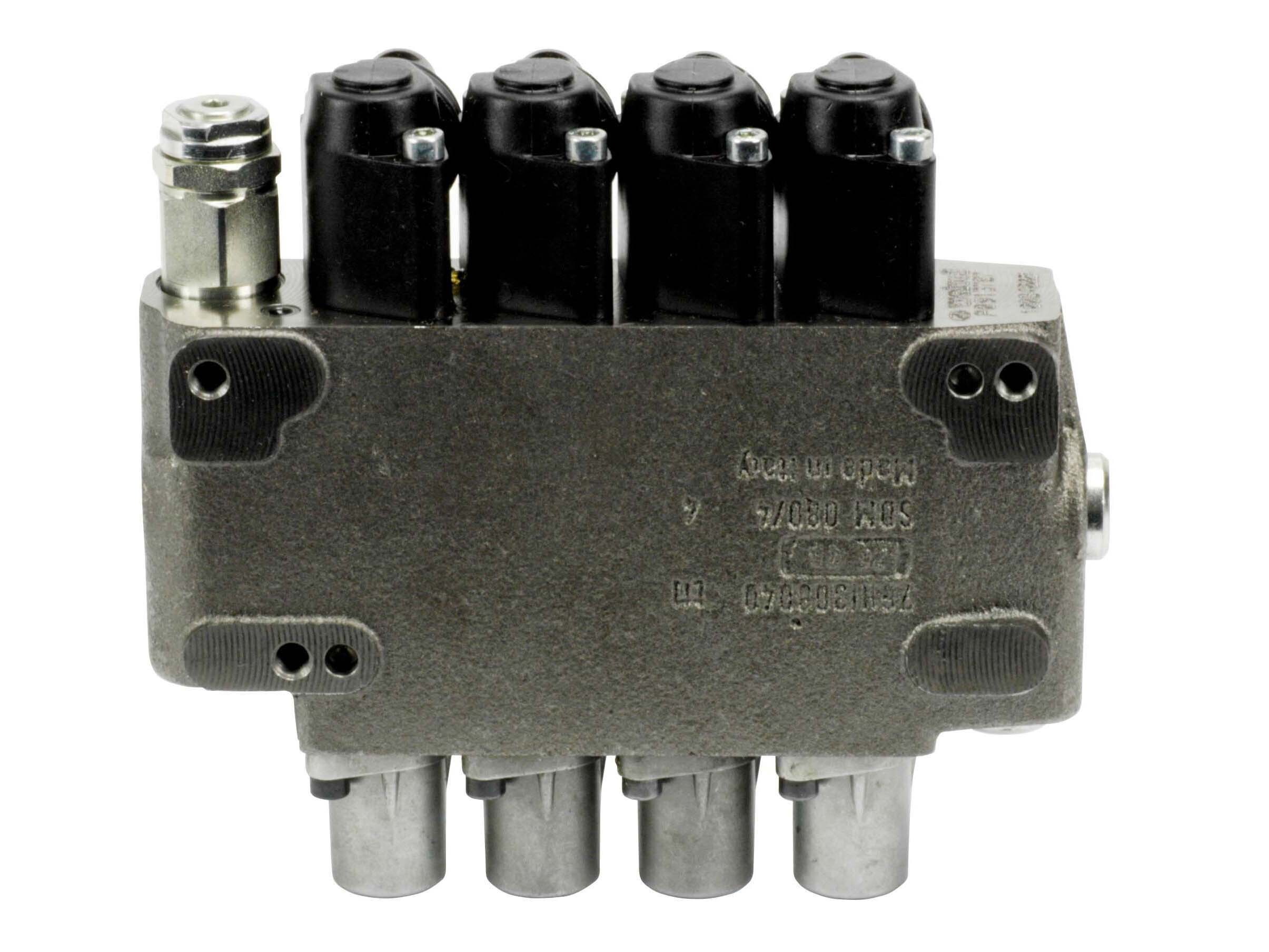

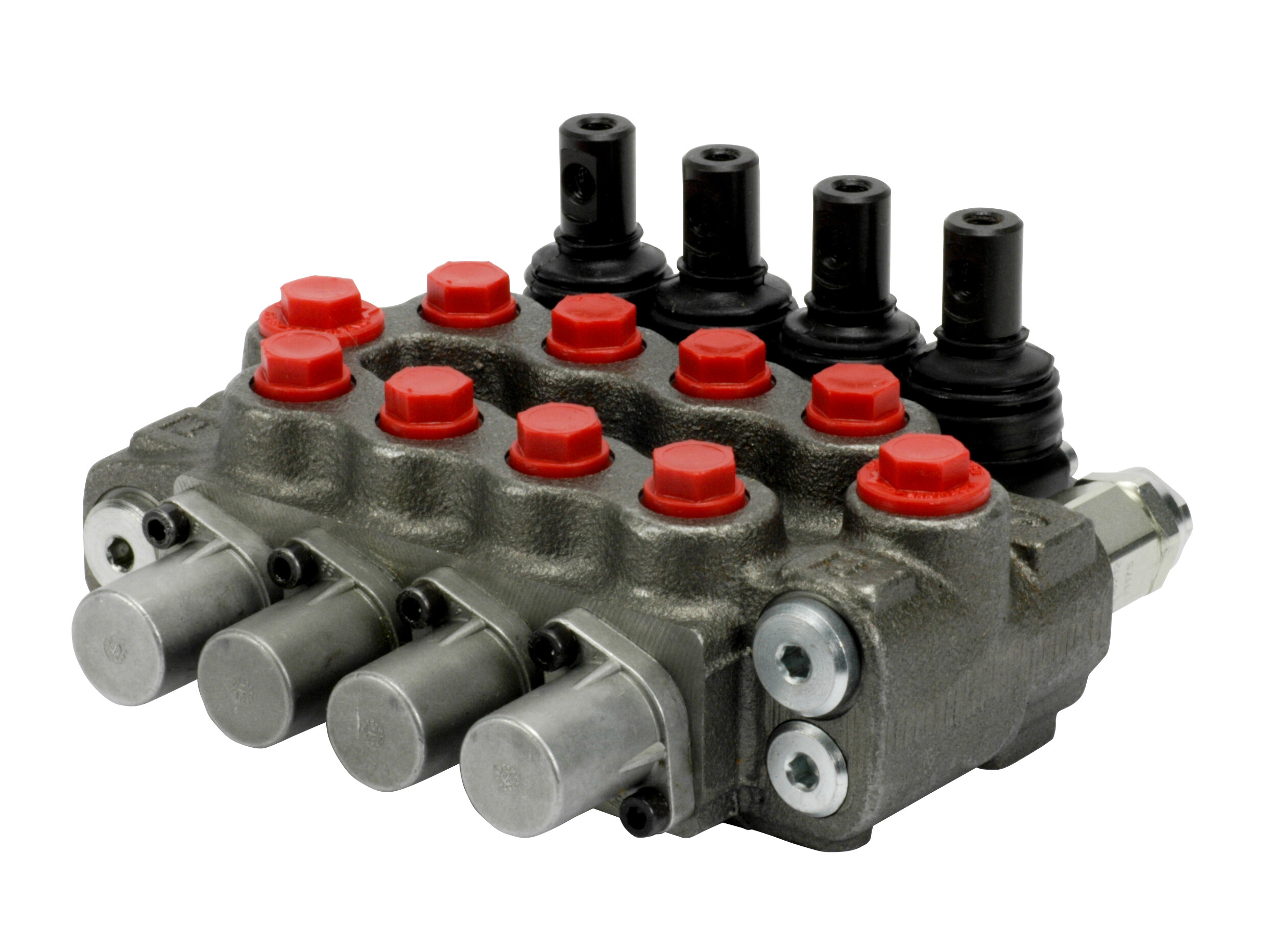

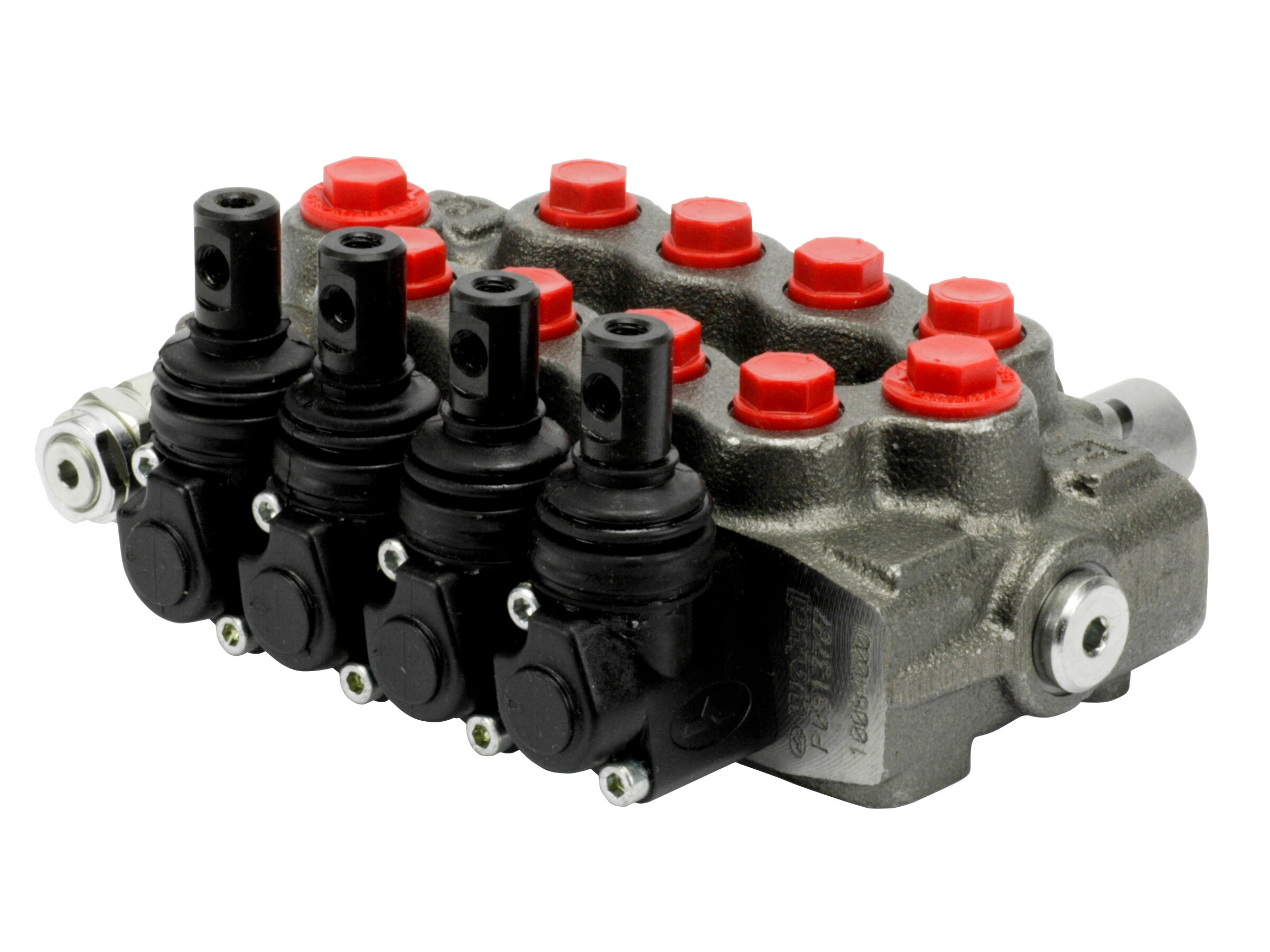

SDM080/4-P(TG3-175)/18L/18L/18 L/18L-PSA

4-sektions SDM080 monoblok retningsventil med indbygget trykbegrænsningsventil og 4 parallelforbundne glidere. Manuelt aktiverede med håndtag.

PSA-konfiguration: Opadvendte indgangs- og udgangsporte.

Gliderfunktion: 4 x dobbeltvirkende med port A og B lukkede i neutralstilling. Fjedercentreret.

Åbent center med gennemløb P til T i neutralstilling.



Maks. arbejdstryk, porte: P, A, B = 315 bar. T = 25 bar.

Nominel flow, Q: 25 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 1/4". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.

Partnumber:
100840001

Package size:
0 pcs

Min. order quantity is:
1 pcs
LeverAL01-M8x120, Walvoil L/SDM080,SD4,SD5
Partnumber: 170011012
Gummibælg til SDM080 standard håndtagshus
Partnumber: 3SOF131250
SDM080/L håndtagshus
Partnumber: 5LEV102010
SDM080/8 fjeder retur monteringssæt
Partnumber: 5V08102000
Antal sektioner
4

Arbejdsporte
G 1/4 BSP

Flow Nominel
25 lpm

Forureningsgrad maks.
-/19/16 - ISO 4406

Håndtag
Eksklusiv

Materiale
Støbejern

Model kode
SDM080/4-P(TG3-175)/18L/18L/18L/18L-PSA

Mærke navn
Walvoil

Olieviskositet anbefalet
12 - 400 cSt

Port P
G 3/8 BSP

Port P1
G 3/8 BSP

Port T
G 3/8 BSP

Port T1
G 3/8 BSP

Tryk T maks.
25 bar

Tryk maks.
315 bar

Trykbegrænsningsventil
Ja

Trykindstilling maks.
200 bar

Trykindstilling min.
100 bar

Trykvidereføring
Nej
Package size
0 pcs

Barcode
5704295905433

Gross weight
6,65 Kg

Net weight
6,65 Kg

Country of origin
ITA

Intrastat code
84812010

4-sektions SDM080 monoblok retningsventil med indbygget trykbegrænsningsventil og 4 parallelforbundne glidere. Manuelt aktiverede med håndtag.

PSA-konfiguration: Opadvendte indgangs- og udgangsporte.

Gliderfunktion: 4 x dobbeltvirkende med port A og B lukkede i neutralstilling. Fjedercentreret.

Åbent center med gennemløb P til T i neutralstilling.



Maks. arbejdstryk, porte: P, A, B = 315 bar. T = 25 bar.

Nominel flow, Q: 25 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 1/4". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.
