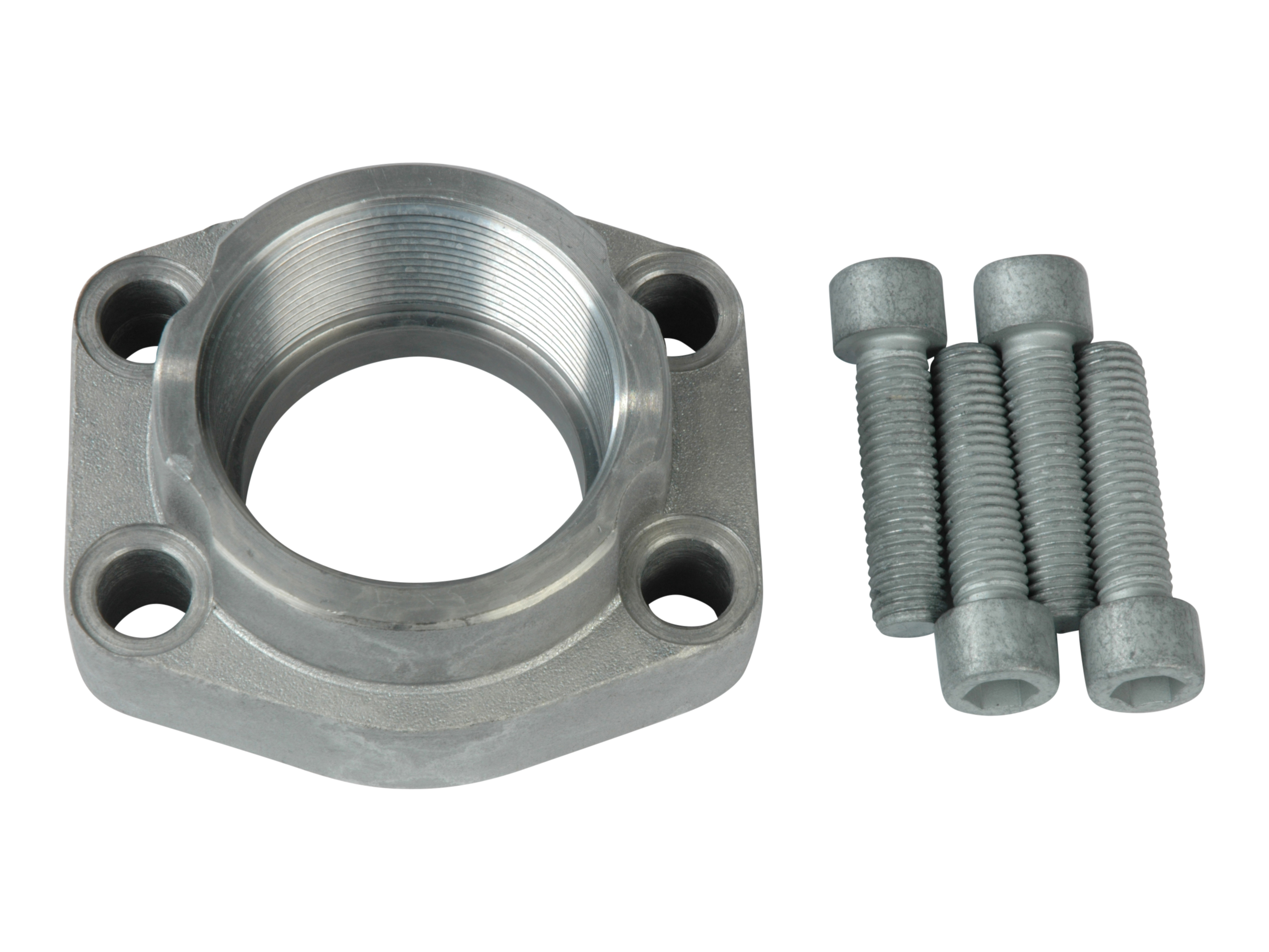

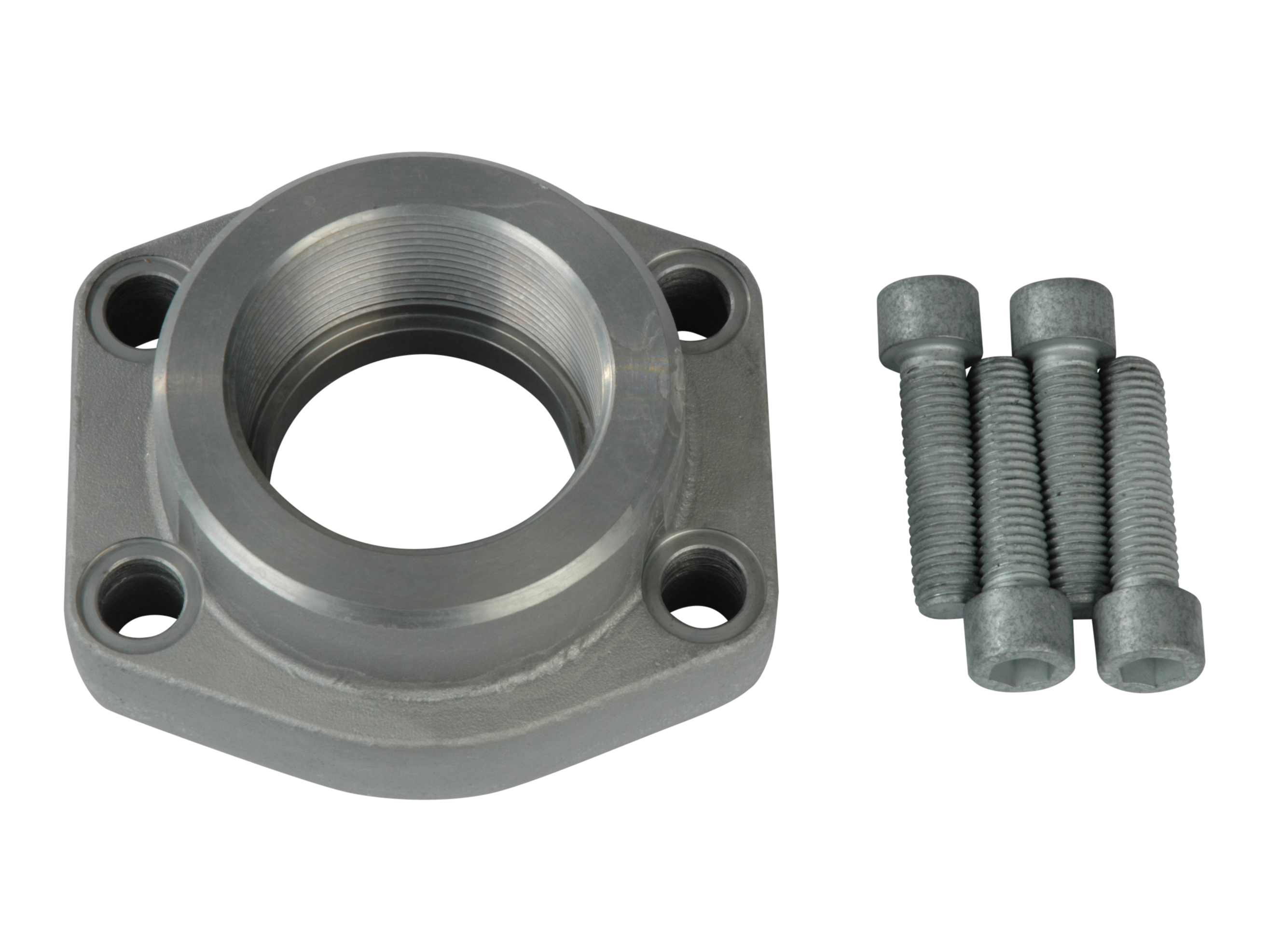

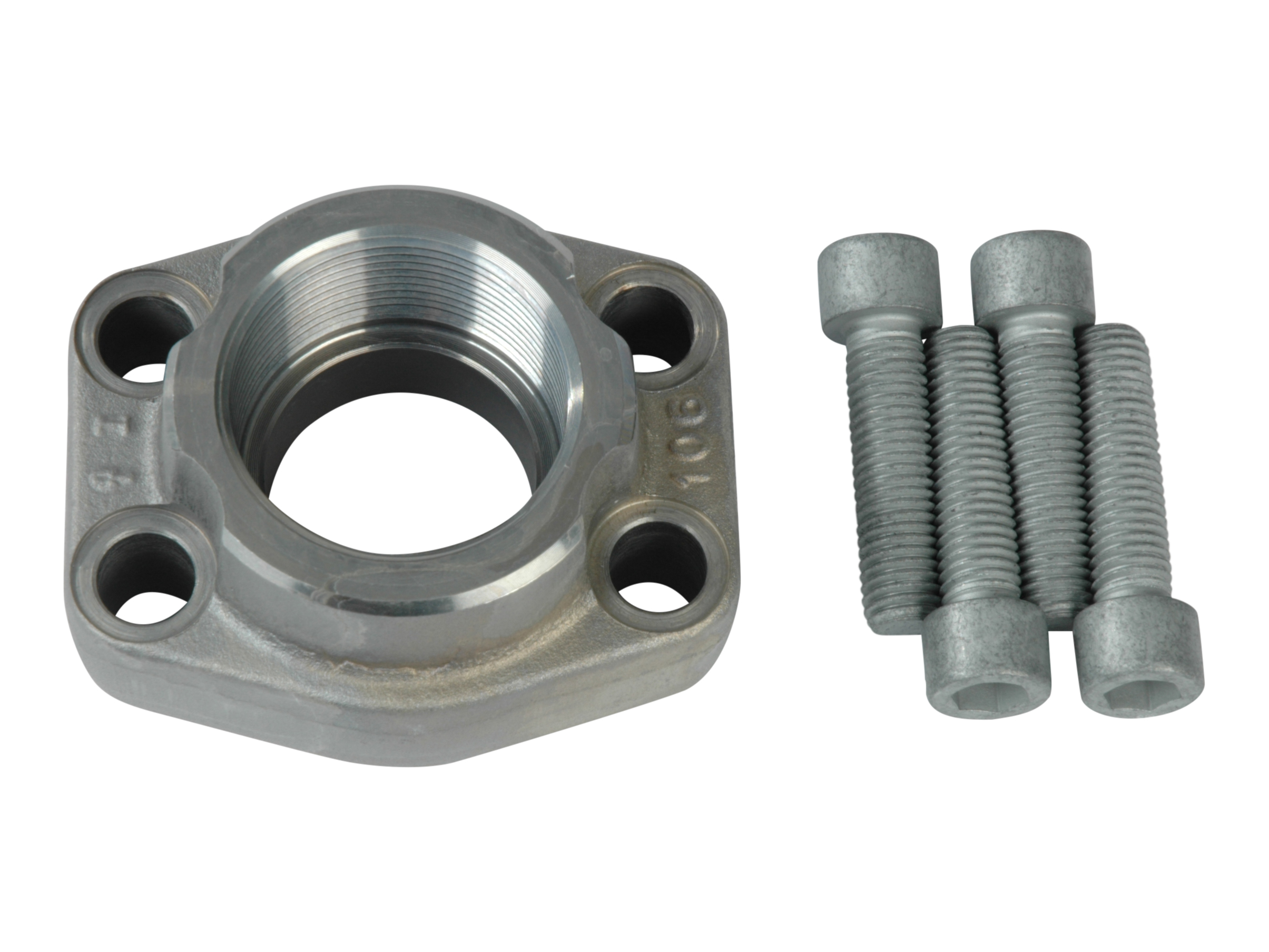

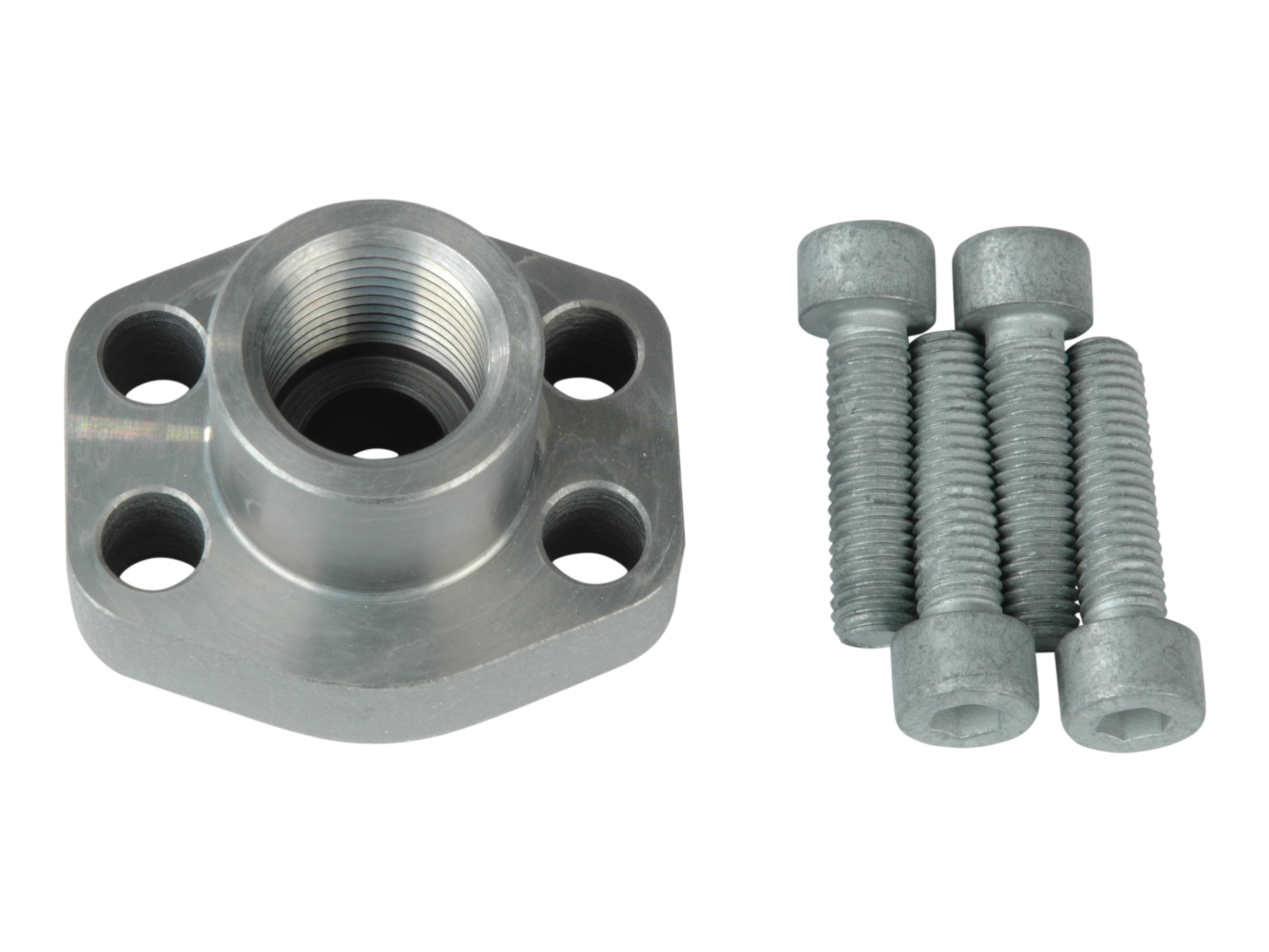

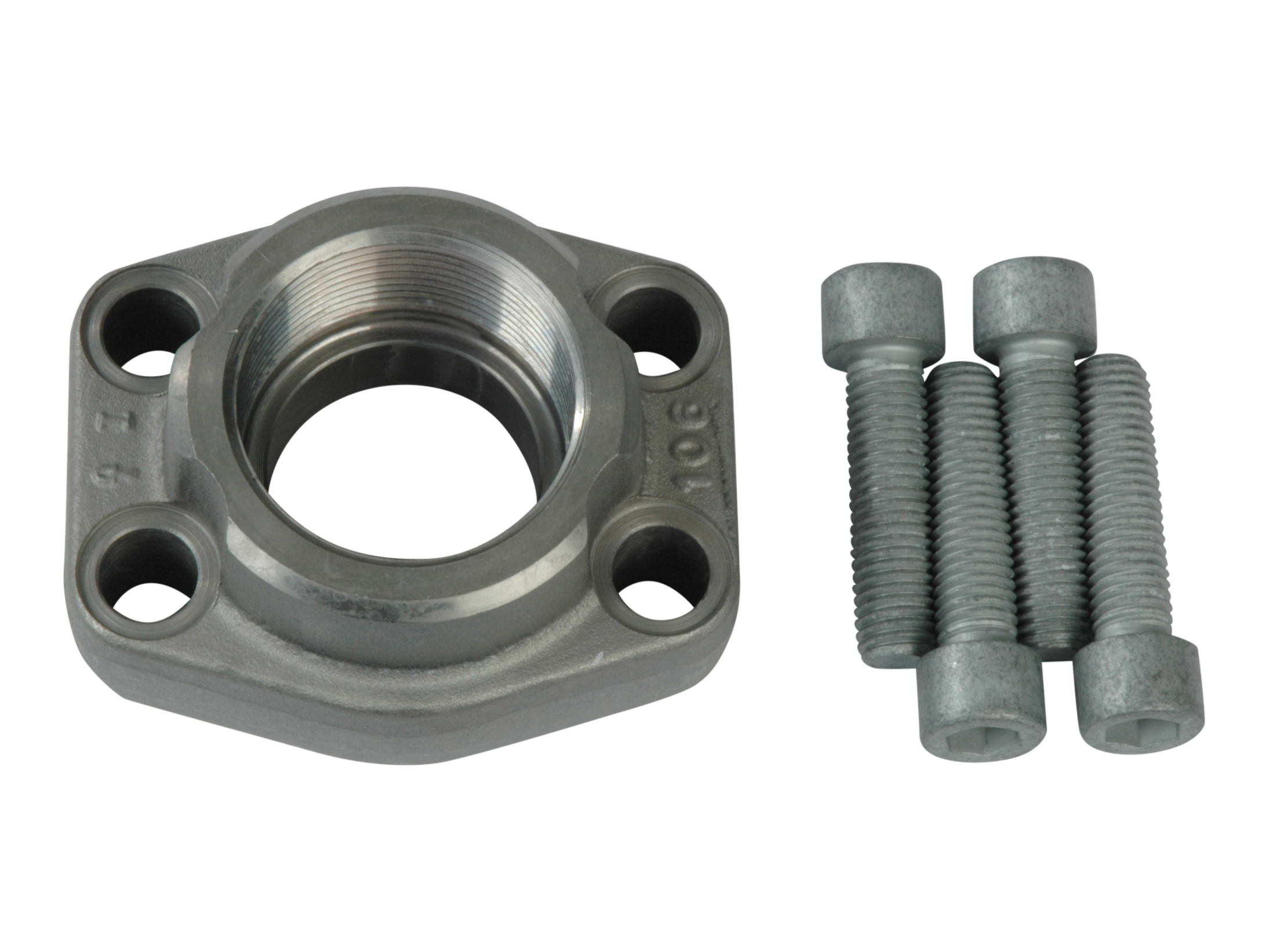

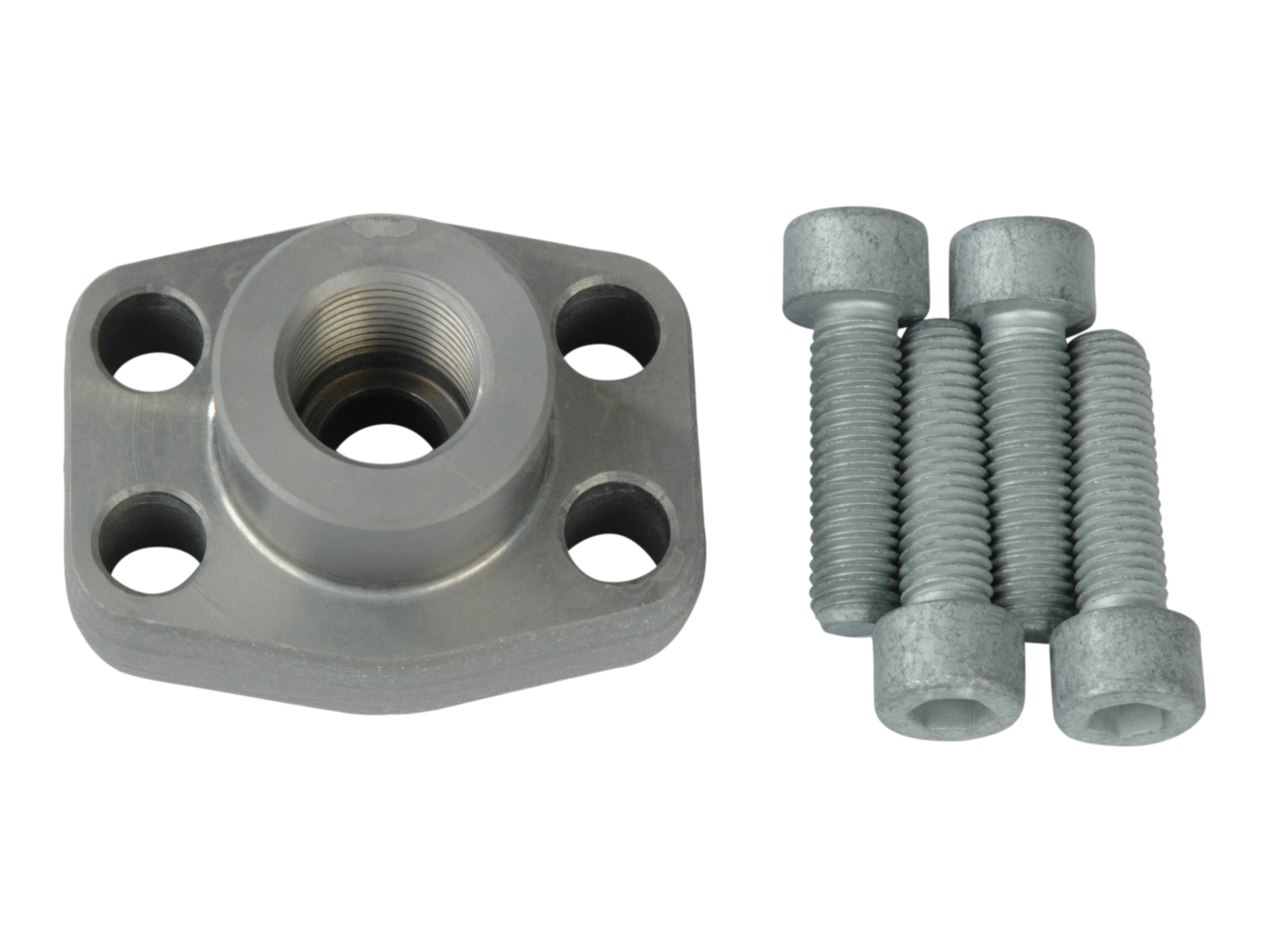

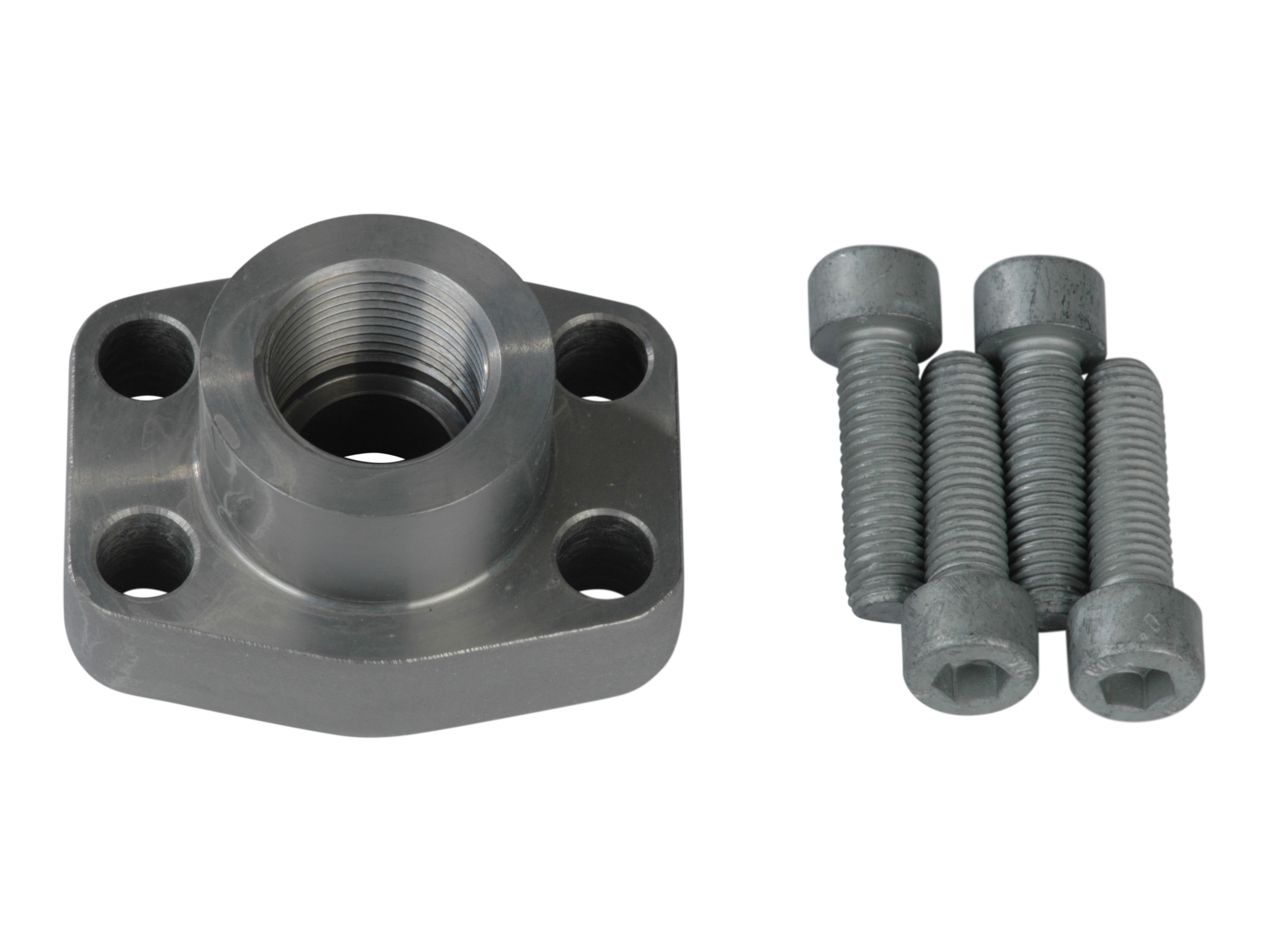

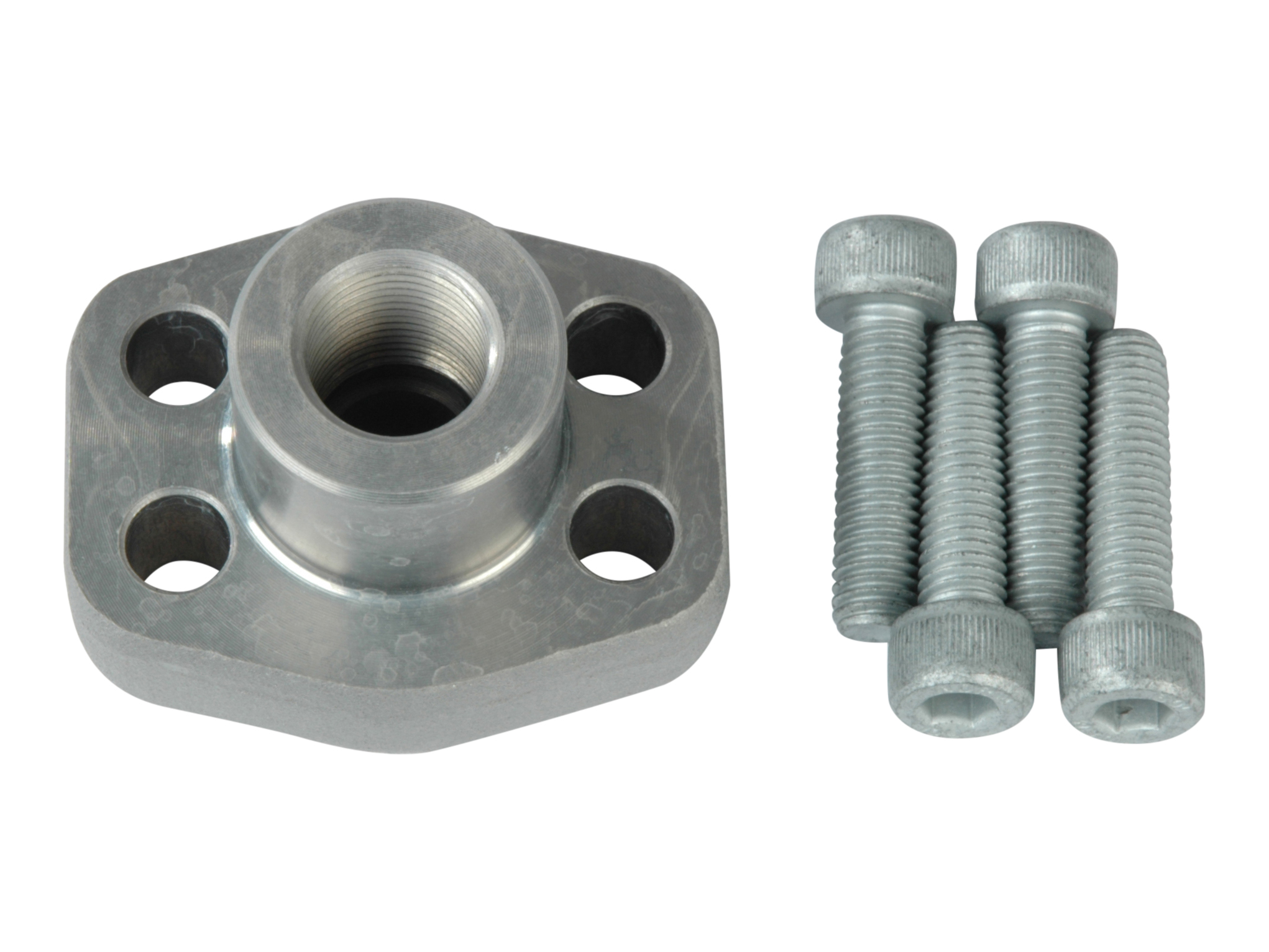

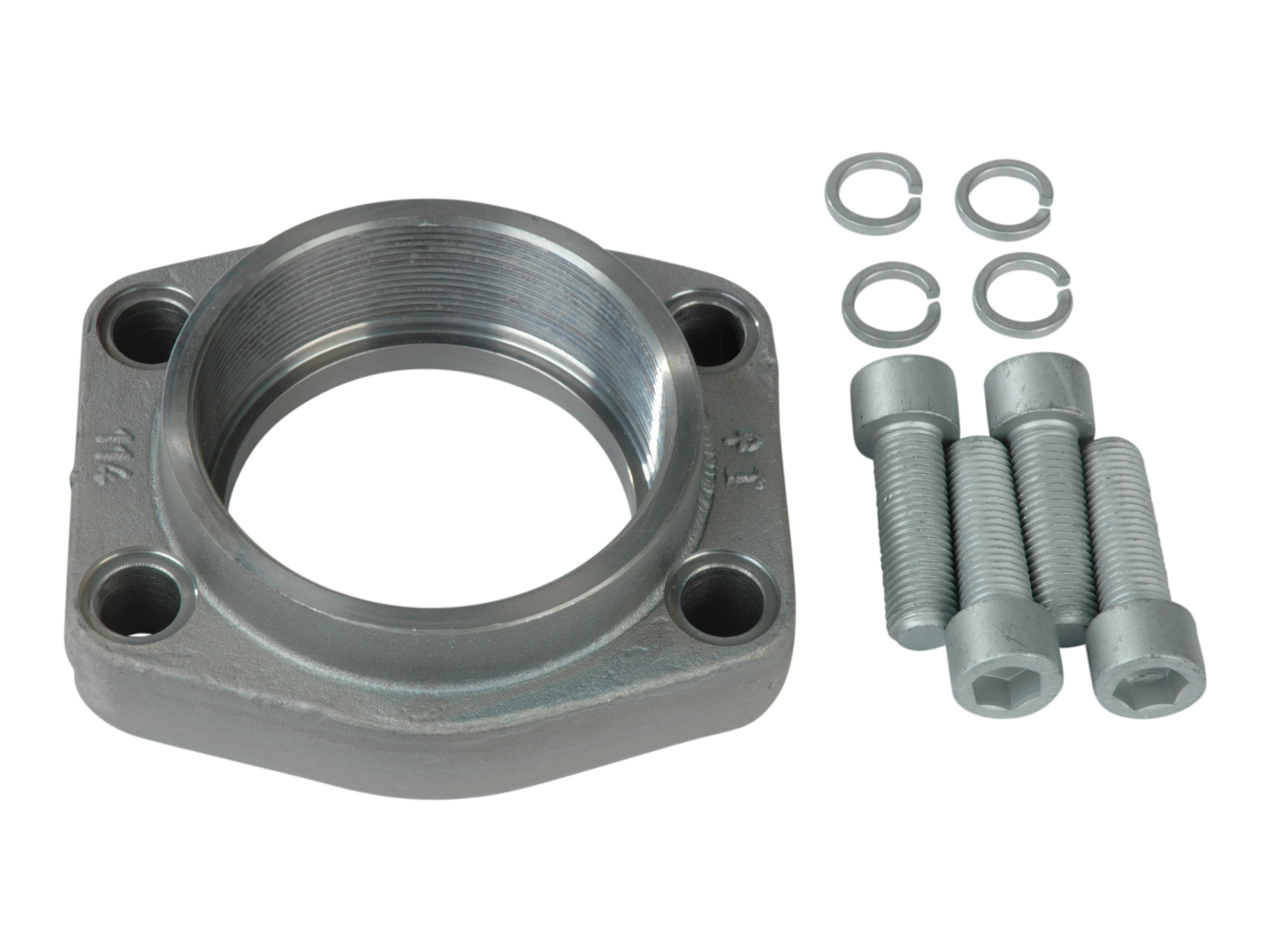

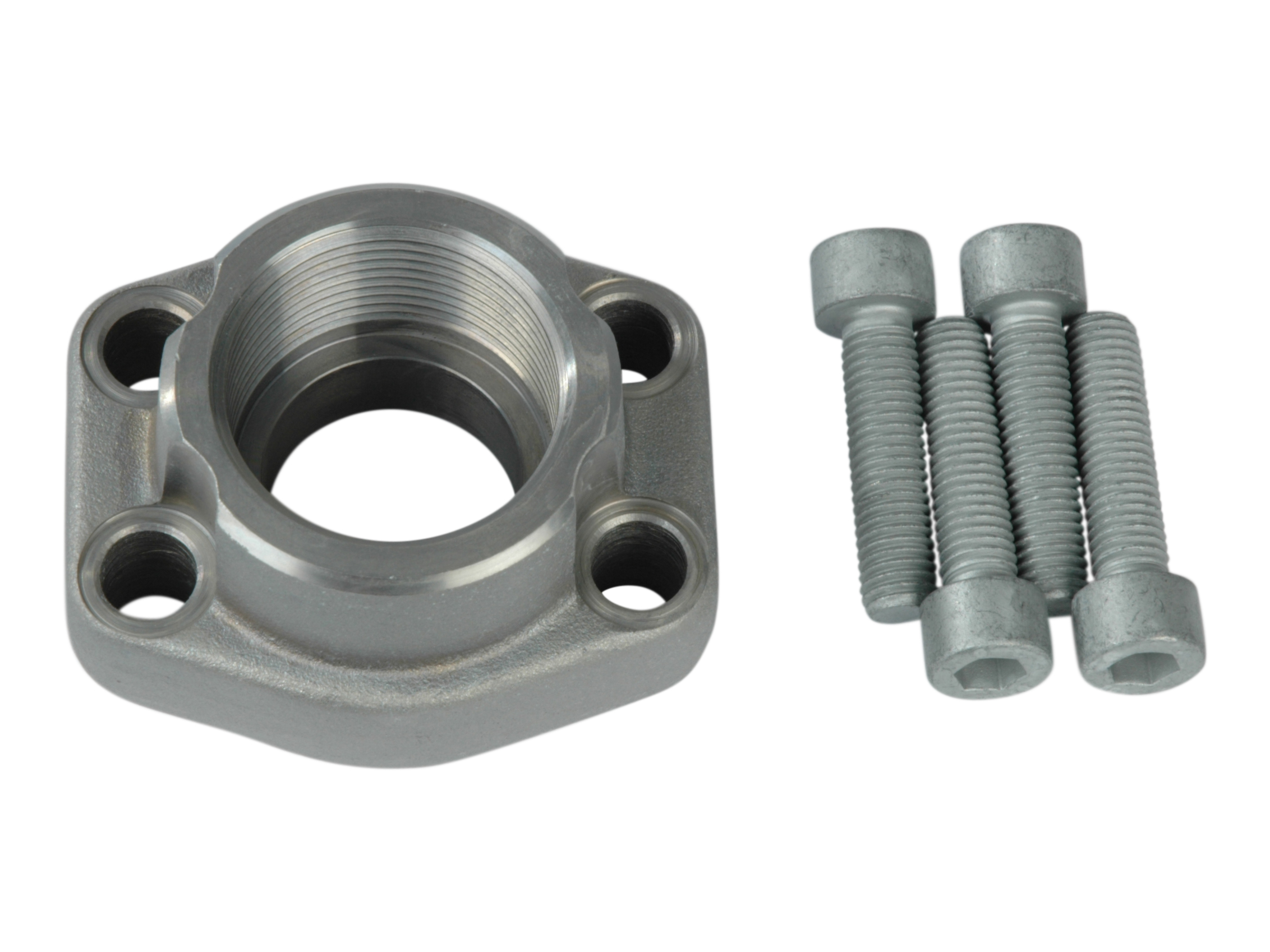

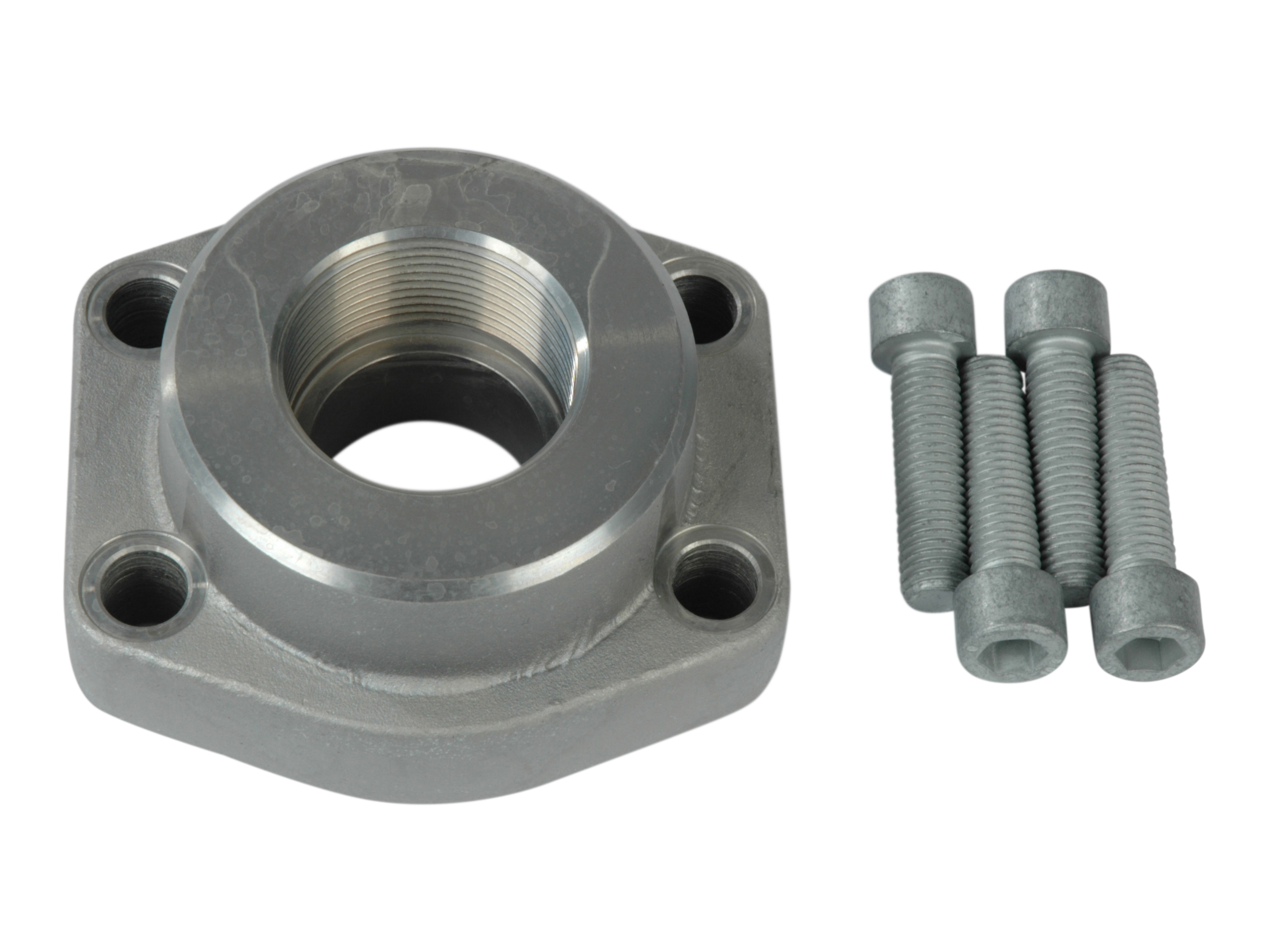

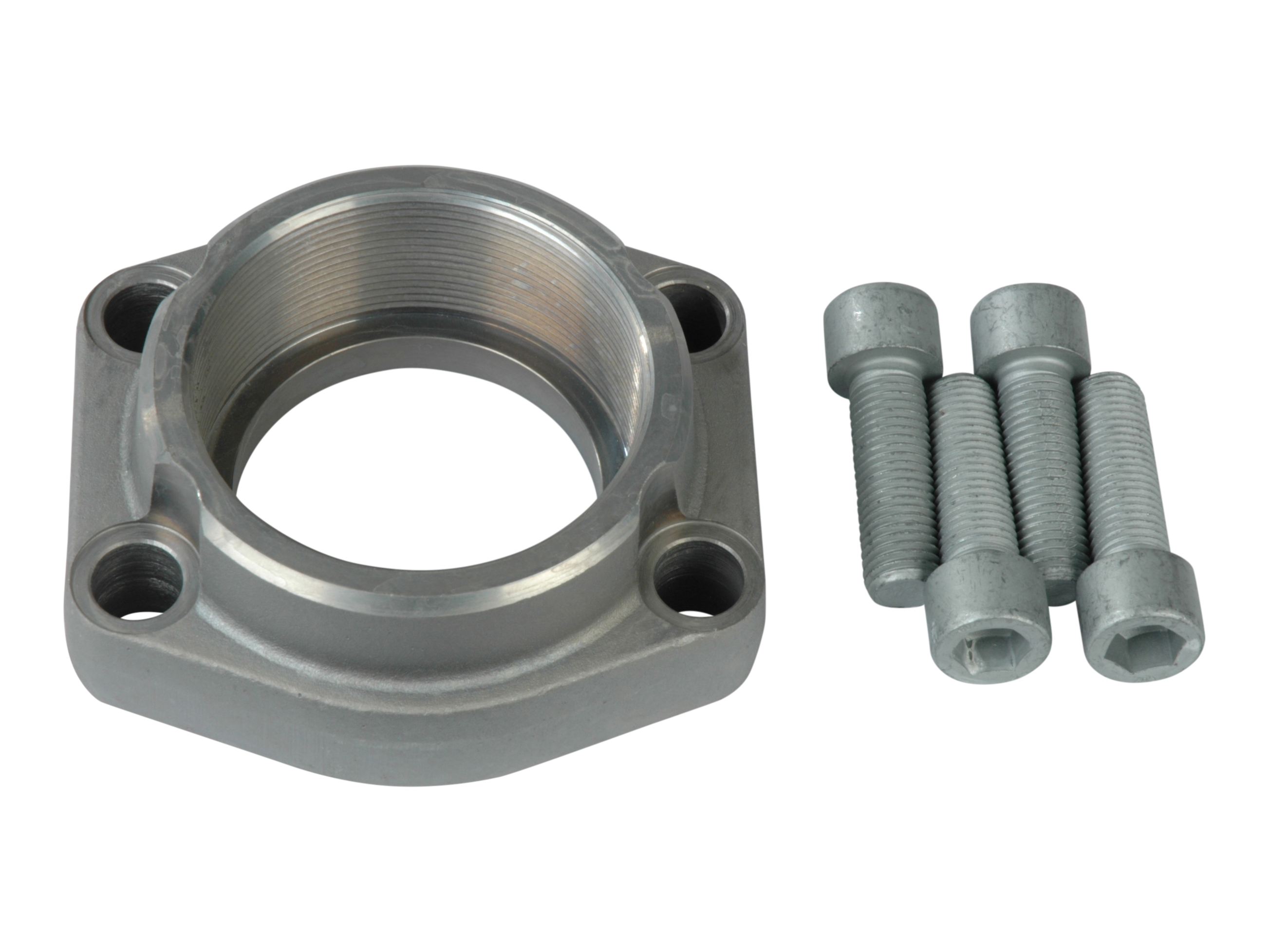

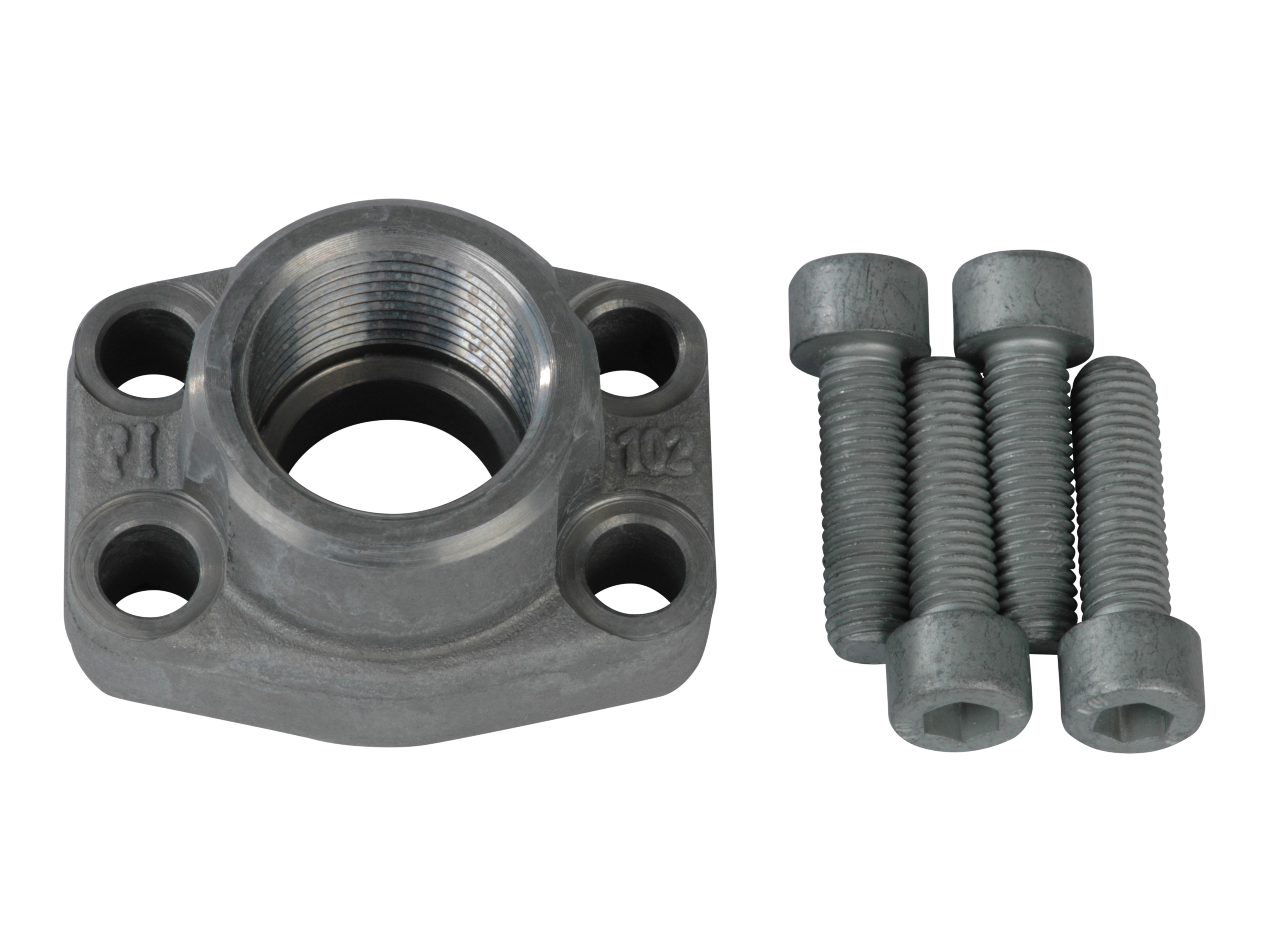

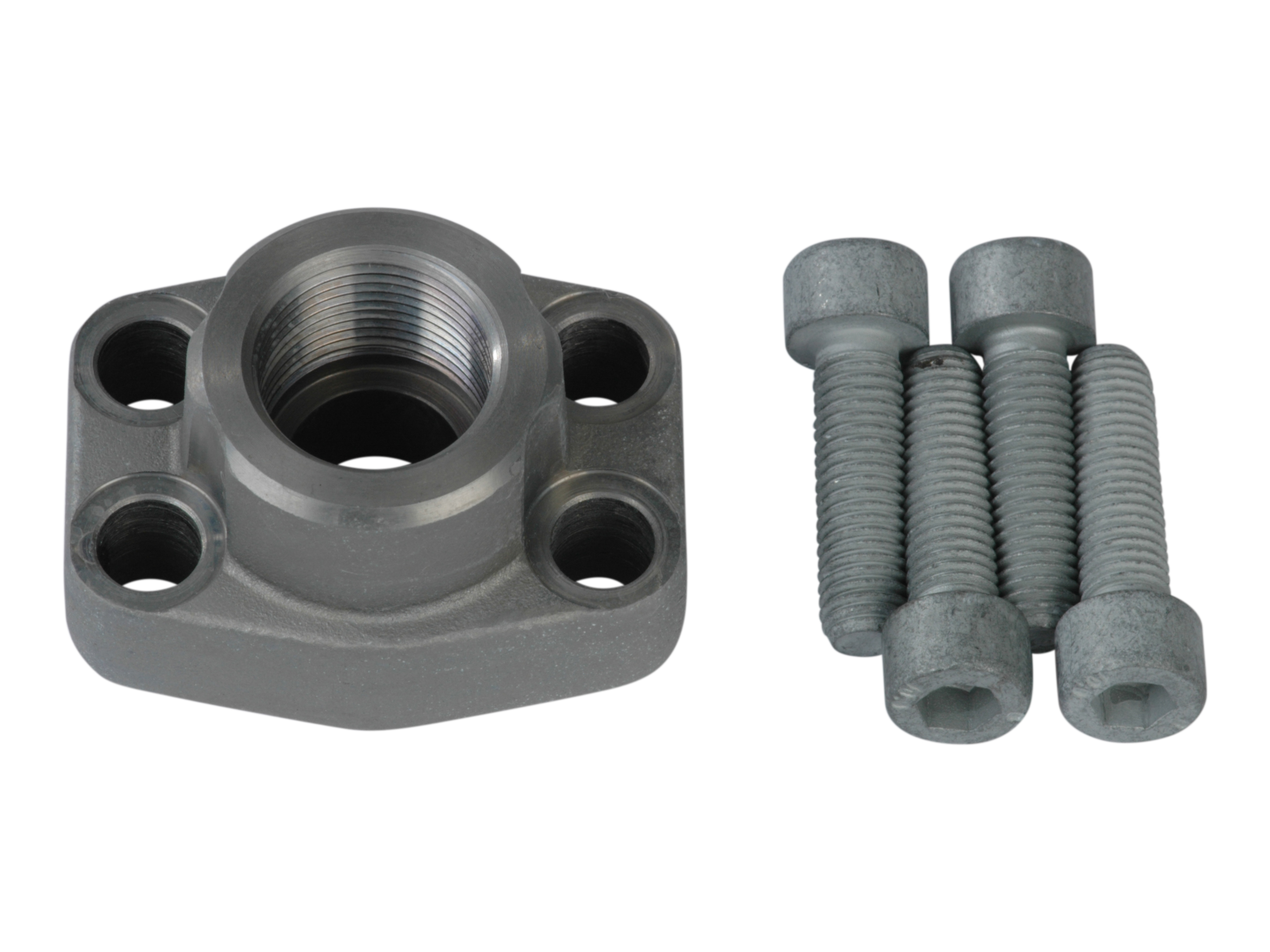

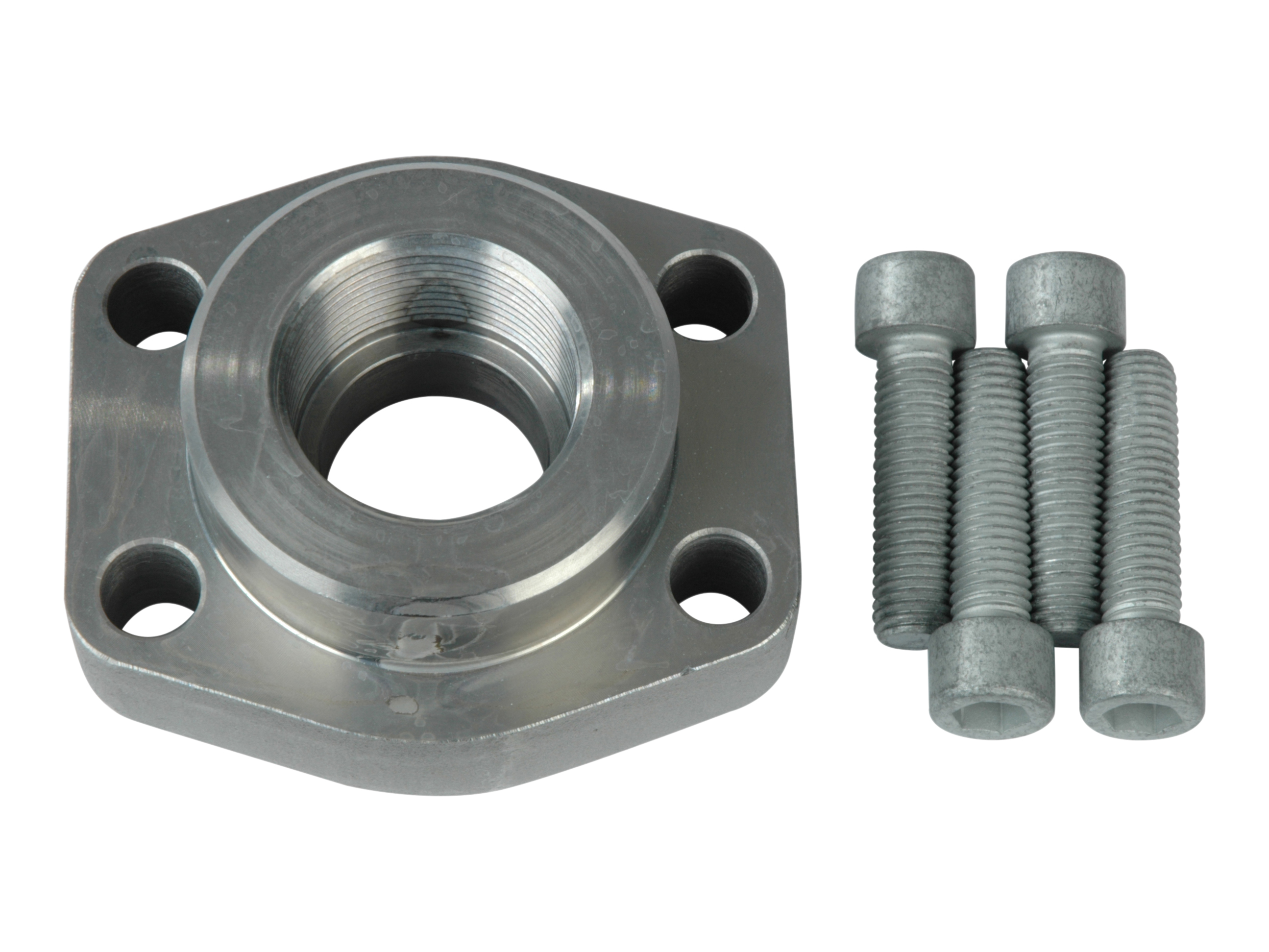

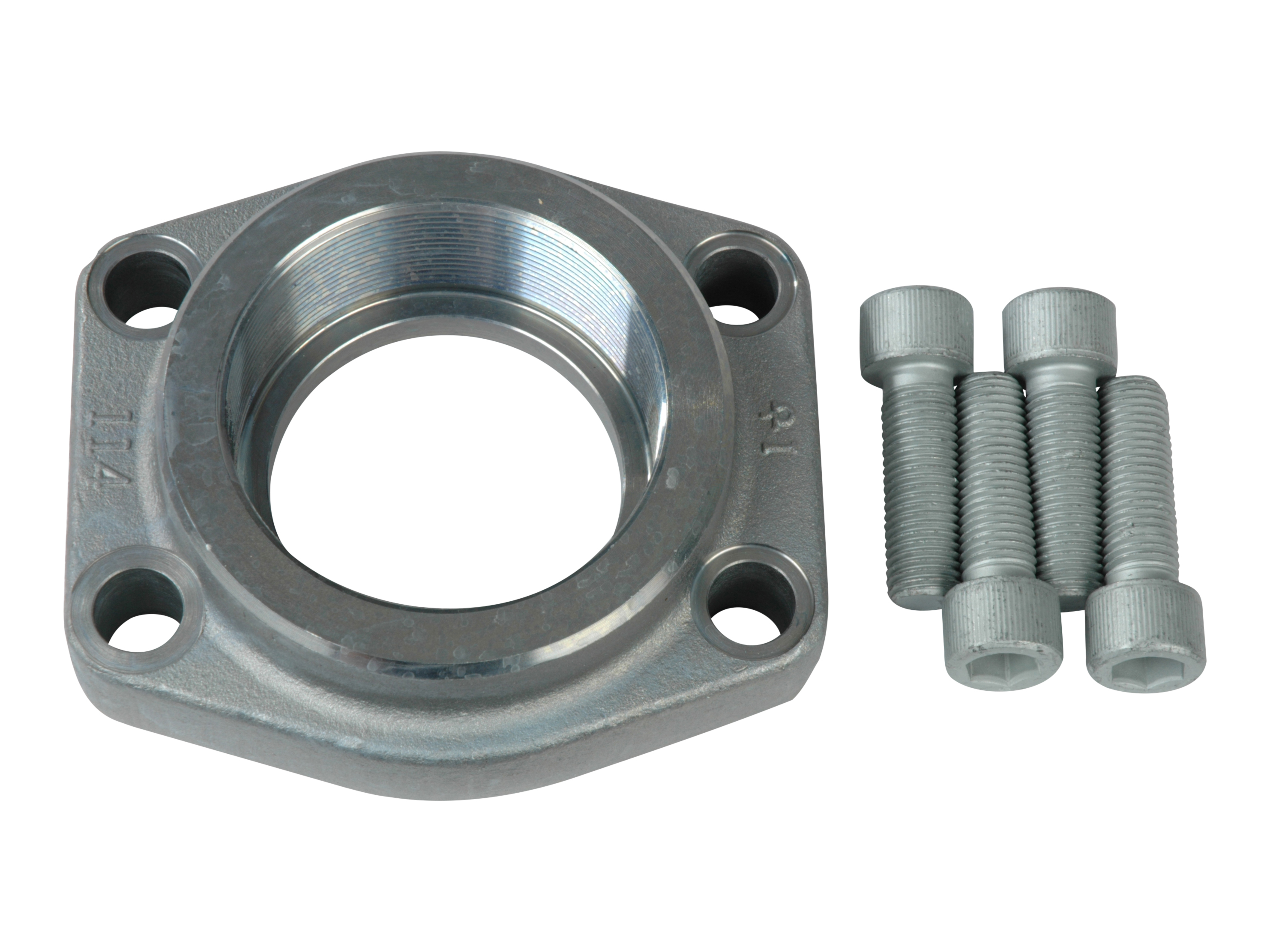

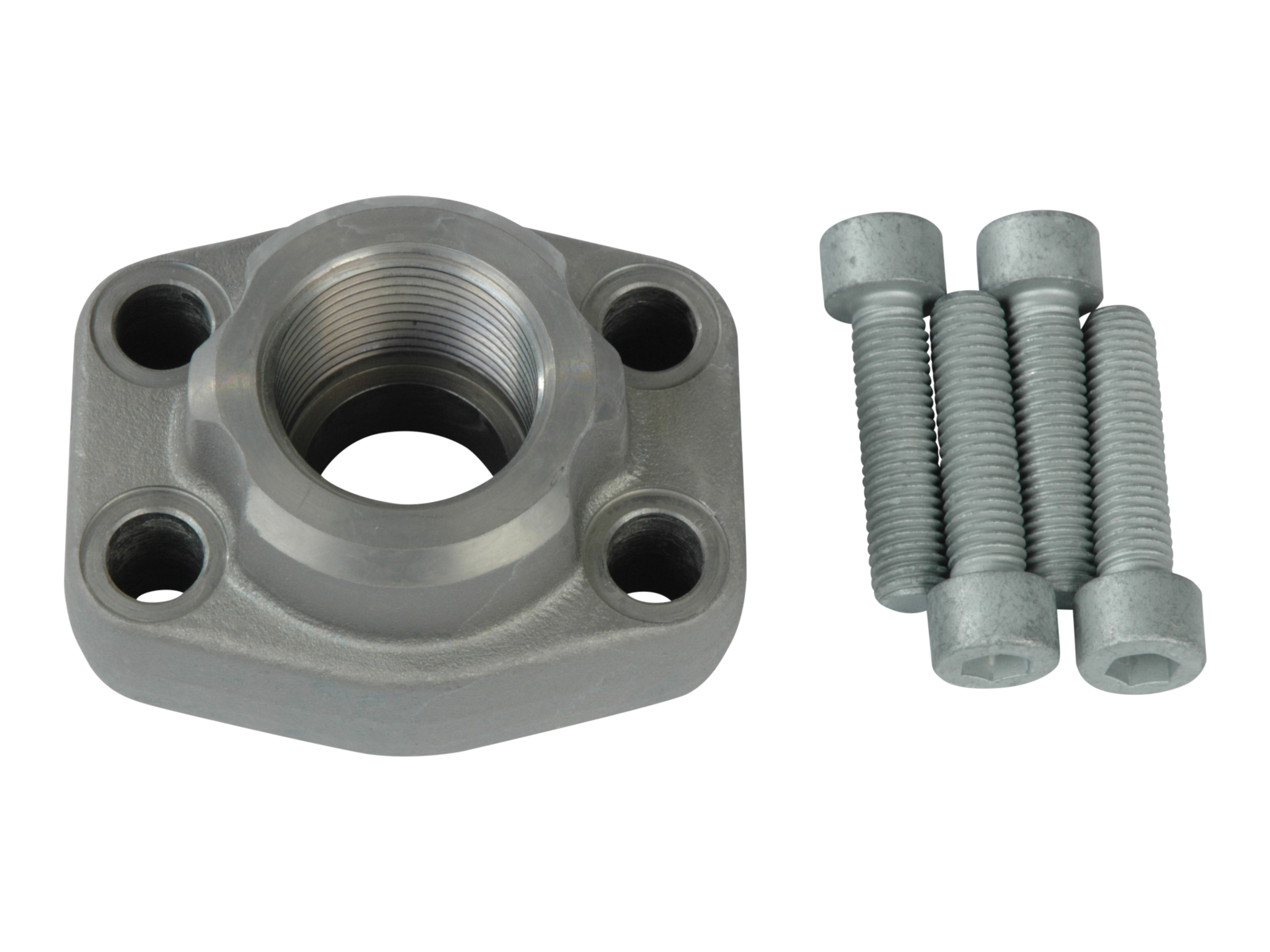

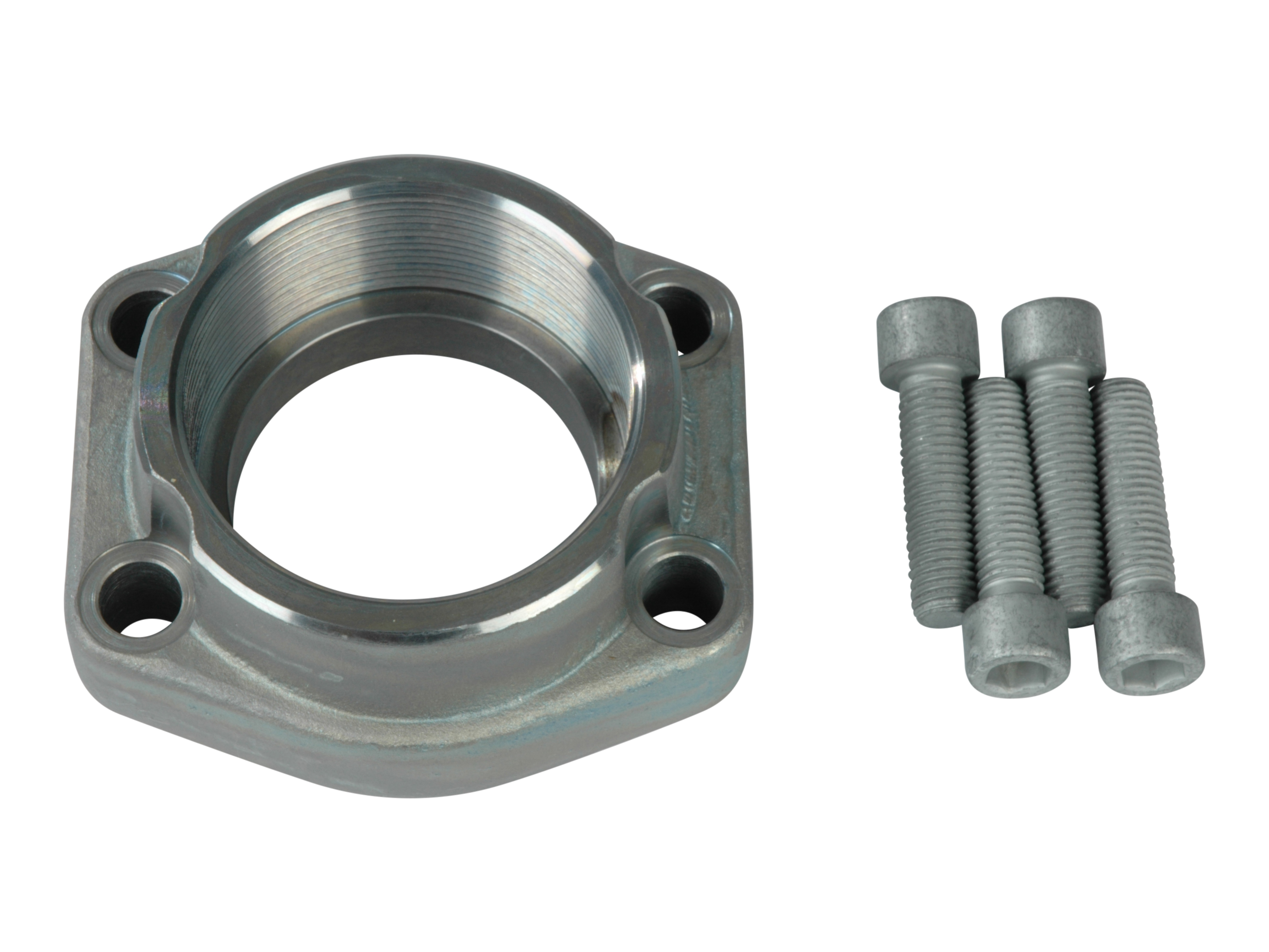

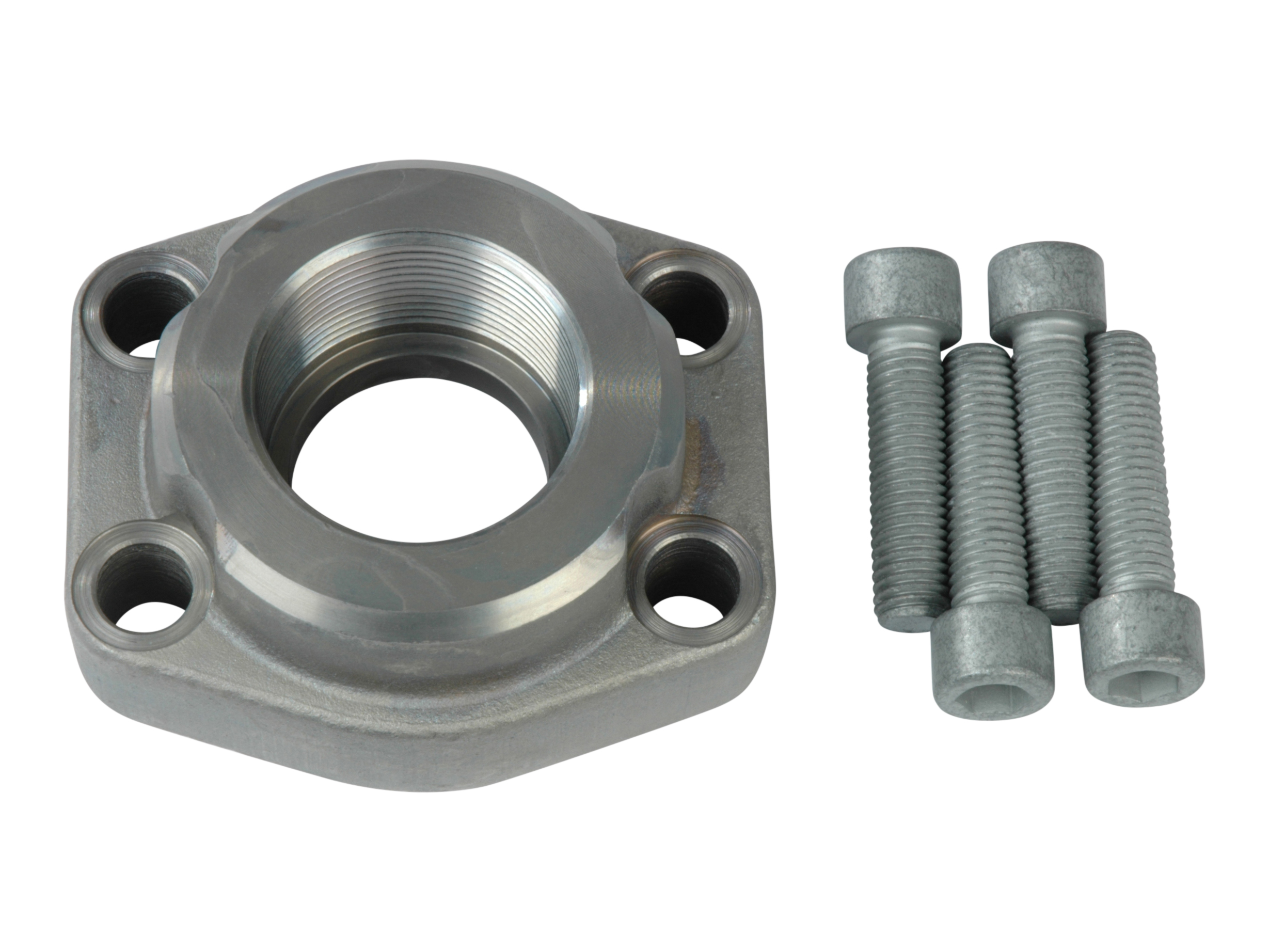

Gängad fläns 0° SAE 3000 PSI x BSP hona med O-ring och MM-bultar - AFS-GM / 8310-M

VÆLG VARIANT

Varenummer	Beskrivelse	Gevind indvendig	Flange	Bolt dimension	Diameter flange
8310-08-06-KM	Gängfläns 1/2'' SAE3000 Inv-G3/8'', 4x Bult, oring	G 3/8 BSP	1/2 "	M8x30 mm	30.2 mm
8310-08-08-KM	Gängfläns 1/2'' SAE3000 Inv-G1/2'', 4x Bult, oring	G 1/2 BSP	1/2 "	M8x30 mm	30.2 mm
8310-12-08-KM	Gängfläns 3/4'' SAE3000 Inv-G1/2'', 4x Bult, oring	G 1/2 BSP	3/4 "	M10x35 mm	38.1 mm
8310-12-12-KM	Gängfläns 3/4'' SAE3000 Inv-G3/4'', 4x Bult, oring	G 3/4 BSP	3/4 "	M10x35 mm	38.1 mm
8310-16-12-KM	Gängfläns 1'' SAE3000 Inv-G3/4'', 4x Bult, oring	G 3/4 BSP	1 "	M10x35 mm	44.5 mm
8310-16-16-KM	Gängfläns 1'' SAE3000 Inv-G1'', 4x Bult, oring	G 1 BSP	1 "	M10x35 mm	44.5 mm
8310-20-16-KM	Gängfläns 1.1/4'' SAE3000 Inv-G1'', 4x Bult, oring	G 1 BSP	1.1/4 "	M10x40 mm	50.8 mm
8310-20-20-KM	Gängfläns 1.1/4'' SAE3000 Inv-G1.1/4'', 4x Bult, oring	G 1.1/4 BSP	1.1/4 "	M10x40 mm	50.8 mm
8310-24-20-KM	Gängfläns 1.1/2'' SAE3000 Inv-G1.1/4'', 4x Bult, oring	G 1.1/4 BSP	1.1/2 "	M12x45 mm	60.3 mm
8310-24-24-KM	Gängfläns 1.1/2'' SAE3000 Inv-G1.1/2'', 4x Bult, oring	G 1.1/2 BSP	1.1/2 "	M12x45 mm	60.3 mm
8310-32-20-KM	Gängfläns 2'' SAE3000 Inv-G1.1/4'', 4x Bult, oring	G 1.1/4 BSP	2 "	M12x45 mm	71.4 mm
8310-32-24-KM	Gängfläns 2'' SAE3000 Inv-G1.1/2'', 4x Bult, oring	G 1.1/2 BSP	2 "	M12x45 mm	71.4 mm
8310-32-32-KM	Gängfläns 2'' SAE3000 Inv-G2'', 4x Bult, oring	G 2 BSP	2 "	M12x45 mm	71.4 mm
8310-40-24-KM	Gängfläns 2.1/2'' SAE3000 Inv-G1.1/2'', 4x Bult, oring	G 1.1/2 BSP	2.1/2 "	M12x45 mm	84.1 mm
8310-40-32-KM	Gängfläns 2.1/2'' SAE3000 Inv-G2'', 4x Bult, oring	G 2 BSP	2.1/2 "	M12x45 mm	84.1 mm
8310-40-40-KM	Gängfläns 2.1/2'' SAE3000 Inv-G2.1/2'', 4x Bult, oring	G 2.1/2 BSP	2.1/2 "	M12x45 mm	84.1 mm
8310-48-24-KM	Threaded flange 3" SAE3000 x 1.1/2" BSP - complete	G 1.1/2 BSP	3 "	M16x50 mm	101.6 mm
8310-48-48-KM	Gängfläns 3'' SAE3000 Inv-G3'', 4x Bult, oring	G 3 BSP	3 "	M16x50 mm	101.6 mm
8310-56-48-KM	Gängfläns 3.1/2'' SAE3000 Inv-G3'', 4x Bult, oring	G 3.1/2 BSP	3.1/2 "	M16x50 mm	114.3 mm
8310-56-56-KM	Gängfläns 3.1/2'' SAE3000 Inv-G3.1/2'', 4x Bult, oring	G 3.1/2 BSP	3.1/2 "	M16x50 mm	114.3 mm
8310-64-64-KM	Gängfläns 4'' SAE3000 Inv-G4'', 4x Bult, oring	G 4 BSP	4 "	M16x50 mm	127 mm

Specifikationer
Dimensioner og forsendelse (vælg variant)

Antal bolte

Flange SAE/DIN

3000 PSI

Korrosions resistens

480 hours salt spray DIN EN 9227

Materiale

Stål

Mærke navn

Havit

Overfladebehandling

Zink-Nickel

Pakningsmateriale

NBR

Shore

Standard ISO

ISO 6162-1

Standard SAE

SAE J518 Code 61

Temperatur maks.

+90

Temperatur min.

-40

Vinkel

Produkt information
Målskitse (vælg variant)

Gängad fläns 0° SAE 3000 PSI x BSP hona med O-ring och MM-bultar - AFS-GM / 8310-M
