Tee fitting - ø28L-Ø22L-Ø28L

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Partnumber:
FXT282228L

Package size:
1 pcs

Min. order quantity is:
1 pcs
Cutting ring - ø28L
Partnumber: FIDS28L
Double cutting ring WDDS - ø28L - packing
Partnumber: FIWDDS28L
Nut - ø28L - M36x2
Partnumber: M28L
Brand Name
Stauff

Corrosion resistance
1200 hours salt spray DIN EN ISO 9227

Diameter pipe
28 - 22 - 28 mm

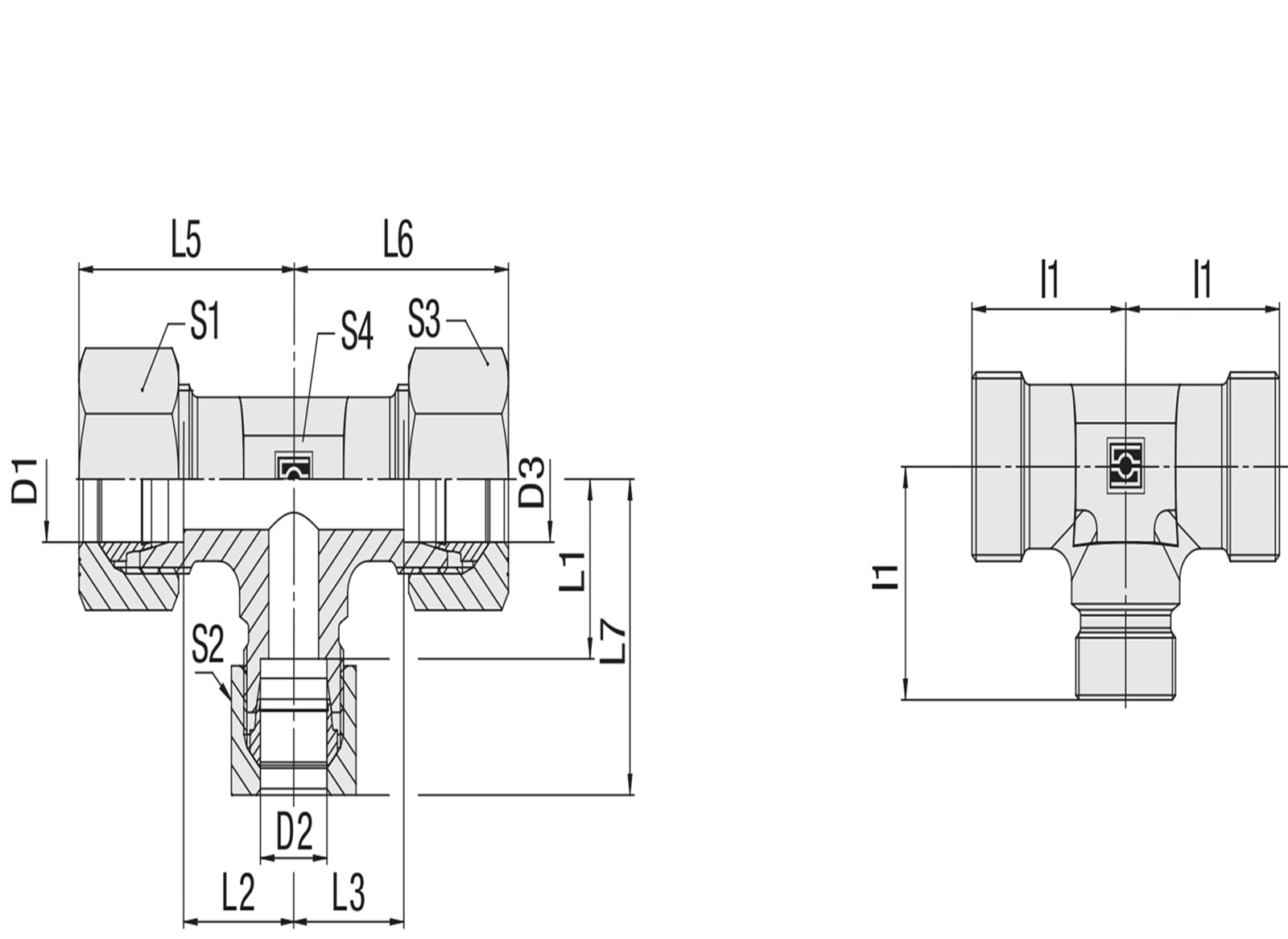

Dimension D1
28 mm

Dimension D2
22 mm

Dimension D3
28 mm

Dimension L1
30.5 mm

Dimension L2
30.5 mm

Dimension L3
30.5 mm

Dimension L6
47 mm

Dimension L7
47 mm

Dimension S1
41 mm

Dimension S2
36 mm

Dimension S3
41 mm

Dimension l1
38 mm

Material
Steel

Model code
FI-T-28/22/28L-W3

Pressure max.
250 bar

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Series
L

Surface treatment
Zinc-Nickel plated

Temperature max.
+120 °C

Temperature min.
-40 °C

Thread outer metric
M30x2, M36x2
Package size
1 pcs

Barcode
5704334805069

Gross weight
Kg

Net weight
0,317 Kg

Country of origin
deu

Intrastat code
73071110

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%
