Straight bulkhead - ø6L - with lock nut FI-GS-06L-W3-SKM

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Partnumber:
FXGS06LSKM

Package size:
1 pcs

Min. order quantity is:
1 pcs
Cutting ring - ø06L
Partnumber: FIDS06LS
Nut - ø06L - M12x1.5
Partnumber: FIM06L
Double cutting ring WDDS - ø6L/S - packing
Partnumber: FIWDDS06LS
M06L nut ø6 M12x1,5
Partnumber: M06L
Angle
0 °

Brand Name
Stauff

Corrosion resistance
1200 hours salt spray DIN EN ISO 9227

Diameter pipe
6 mm

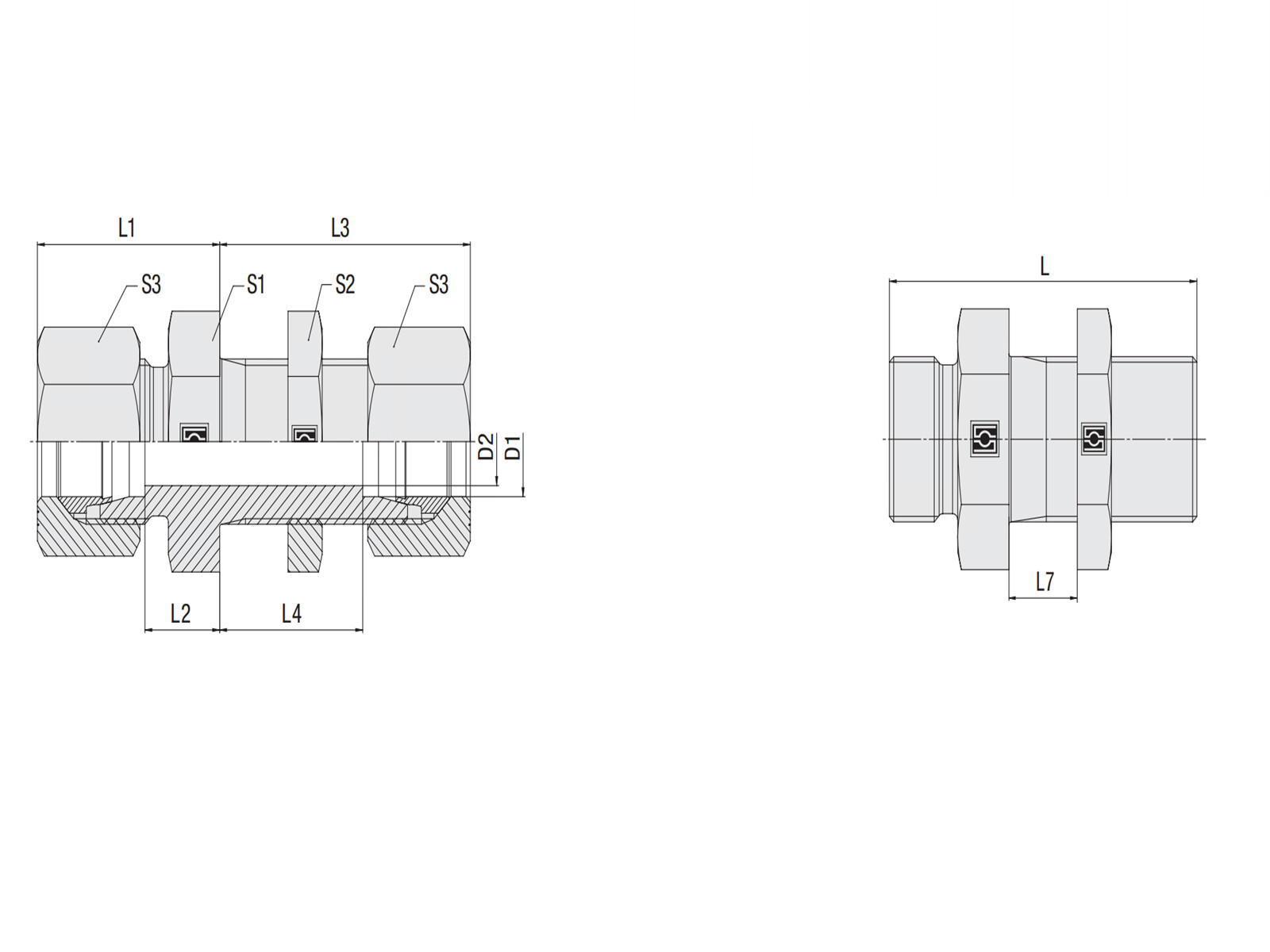

Dimension D1
6 mm

Dimension D2
4 mm

Dimension L
48 mm

Dimension L1
22 mm

Dimension L2
7 mm

Dimension L3
42 mm

Dimension L4
27 mm

Dimension L7 max
16 mm

Dimension S1
17 mm

Dimension S2
17 mm

Dimension S3
14 mm

Material
Steel

Model code
FI-GS-06L-W3-SKM

Pressure max.
500 bar

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Series
L

Surface treatment
Zinc-Nickel plated

Temperature max.
+120 °C

Temperature min.
-40 °C

Thread outer metric
M12x1,5
Package size
1 pcs

Barcode
5704334722939

Gross weight
Kg

Net weight
Kg

Country of origin
DEU

Intrastat code
73071110

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%
