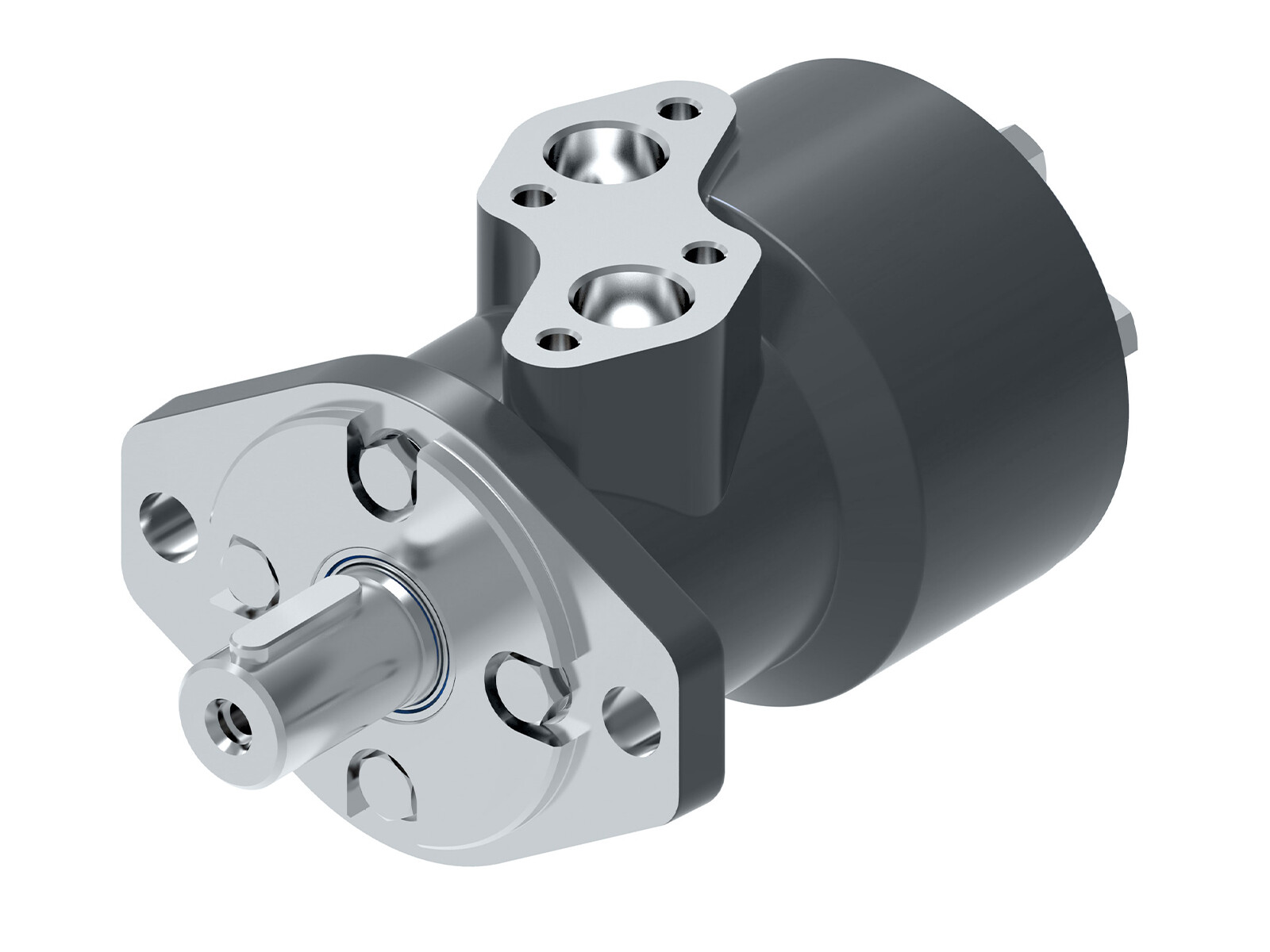

Orbitmotor XLH

Danfoss XLH-serien er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves stabilt drejningsmoment ved lave hastigheder. Motorerne bygger på det gennemprøvede kredsløbsprincip med spoleventil-fordeling og hydrodynamiske glidelejer, hvilket sikrer effektiv, jævn og driftssikker ydelse i et kompakt og økonomisk design.

Med kraftig stålkonstruktion, højtrykstætning som standard og fleksible monterings- og akselkonfigurationer leverer XLH-serien pålidelig ydeevne og lang levetid i krævende hydrauliksystemer. Serien dækker et bredt slagvolumenområde og giver høj effektivitet, ens moment i begge rotationsretninger samt stabile driftsforhold under varierende belastninger.

Typiske anvendelser omfatter lifte, jordbor, fejemaskiner, transportører, landbrugs- og skovbrugsudstyr samt kompakte drivsystemer og hjælpehydrauliske funktioner.

VÆLG VARIANT
Varenummer Beskrivelse Deplacement Axel diameter Axeltyp Tryck kontinuerlig max.
016-0535-003 XLH 125 Ø25.5mm 6B Spline SAE-A HPS 125 cm3 25,4 mm Spline 6B 1" (07) 124 bar
016-0536-003 XLH 160 Ø25.5mm 6B Spline SAE-A HPS 160 cm3 25,4 mm Spline 6B 1" (07) 115 bar
016-0538-003 XLH 245 Ø25.5mm 6B Spline SAE-A HPS 245 cm3 25,4 mm Spline 6B 1" (07) 100 bar
016-0539-003 XLH 315 Ø25.5mm 6B Spline SAE-A HPS 315 cm3 25,4 mm Spline 6B 1" (07) 90 bar
016-0543-003 Orbit motor XLH 50 ø25mm SAE-A HPS 50 cm3 25 mm Cyl. Ø 25 mm (10) 124 bar
016-0545-003 Orbit motor XLH 80 Ø25mm SAE-A HPS 80 cm3 25 mm Cyl. Ø 25 mm (10) 124 bar
016-0546-003 Orbit motor XLH 100 Ø25mm SAE-A HPS 100 cm3 25 mm Cyl. Ø 25 mm (10) 124 bar
016-0547-003 Orbit motor XLH 125 Ø25mm SAE-A HPS 125 cm3 25 mm Cyl. Ø 25 mm (10) 124 bar
016-0548-003 Orbit motor XLH 160 Ø25mm SAE-A HPS 160 cm3 25 mm Cyl. Ø 25 mm (10) 115 bar
016-0549-003 Orbit motor XLH 200 Ø25mm SAE-A HPS 200 cm3 25 mm Cyl. Ø 25 mm (10) 110 bar
016-0550-003 Orbit motor XLH 245 Ø25mm SAE-A HPS 245 cm3 25 mm Cyl. Ø 25 mm (10) 100 bar
016-0551-003 Orbit motor XLH 315 Ø25mm SAE-A HPS 315 cm3 25 mm Cyl. Ø 25 mm (10) 90 bar
016-0552-003 Orbit motor XLH 390 Ø25mm SAE-A HPS 390 cm3 25 mm Cyl. Ø 25 mm (10) 83 bar
Antal monteringshål
2

Arbetsportar
G 1/2

Bultcirkel
106.4

Dräneringsport
G 1/4

Filtreringskrav
ISO-kode for renlighed 4406:20/18/13

Flänsens styrdiameter
82.5

Färg
Sort

Föroreningsgrad max.
20/18/13 - ISO 4406

Ingångstryck Max.
150

Integrerad backventil
Nej

Krav på dräneringsledning
Anbefalet (påkrævet ved højt kabinetryk)

Max. driftstemperatur
82

Monteringsfläns
SAE-A2

Märke namn
Danfoss

Oljeviskositet rekommanderad
20 - 32

Portkod
AA

Portplacering
Side

Reces
82,55

Temperatur max.
+82

Temperatur min.
-30

Typ av axeltätning
Højtrykspakning

Danfoss XLH-serien er udviklet til mellemtunge mobile og industrielle applikationer, hvor der kræves stabilt drejningsmoment ved lave hastigheder. Motorerne bygger på det gennemprøvede kredsløbsprincip med spoleventil-fordeling og hydrodynamiske glidelejer, hvilket sikrer effektiv, jævn og driftssikker ydelse i et kompakt og økonomisk design.

Med kraftig stålkonstruktion, højtrykstætning som standard og fleksible monterings- og akselkonfigurationer leverer XLH-serien pålidelig ydeevne og lang levetid i krævende hydrauliksystemer. Serien dækker et bredt slagvolumenområde og giver høj effektivitet, ens moment i begge rotationsretninger samt stabile driftsforhold under varierende belastninger.

Typiske anvendelser omfatter lifte, jordbor, fejemaskiner, transportører, landbrugs- og skovbrugsudstyr samt kompakte drivsystemer og hjælpehydrauliske funktioner.
