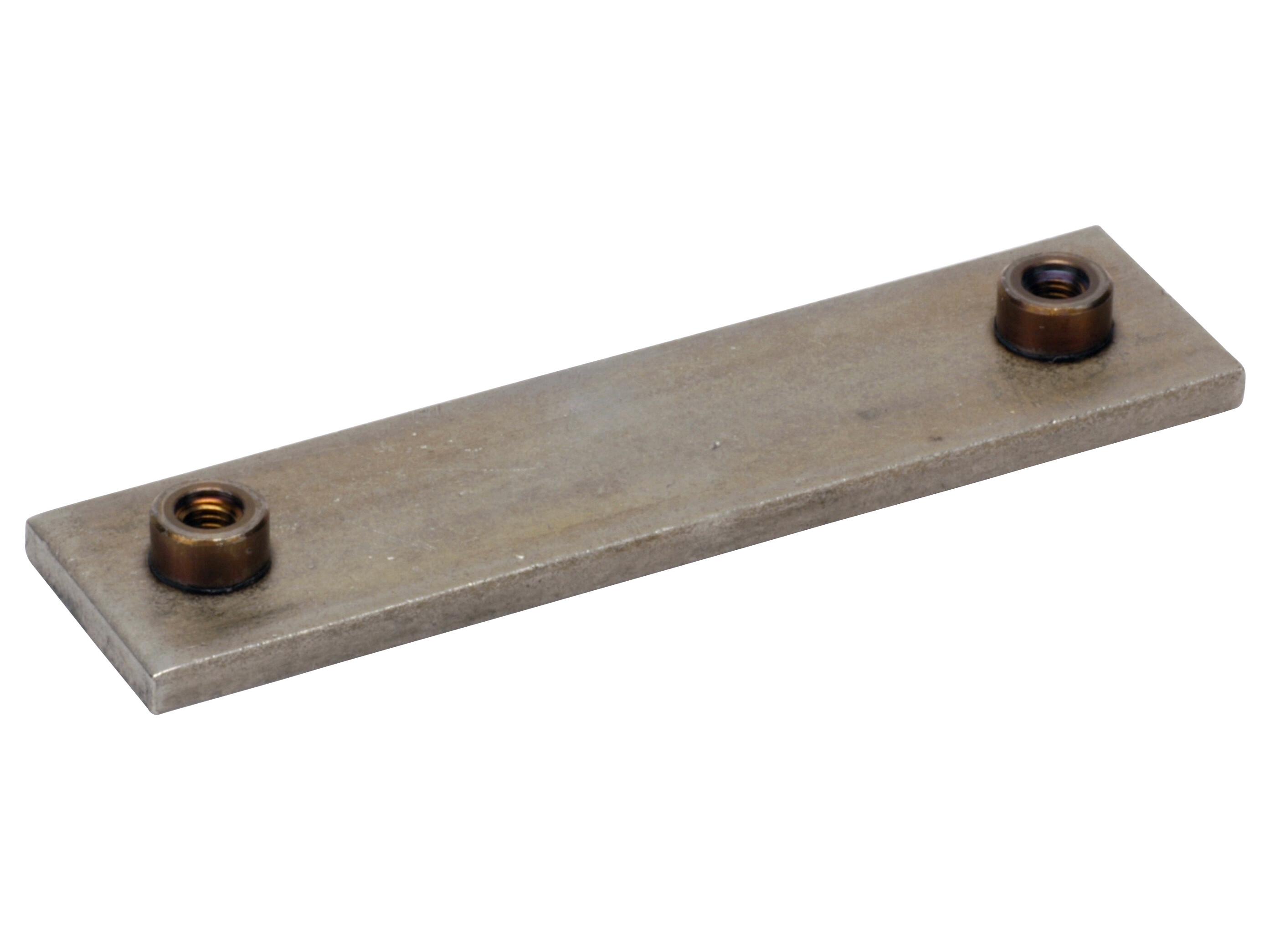

Svejseplade - DIN 7 - Rustfri
Enkelt svejseplade til påsvejsning på konstruktioner, der giver et fast, gevindskåret monteringspunkt til rørholdermontering i henhold til DIN 3015 del 1. Pladen understøtter én rørholderposition og anvendes som baseelement i hydrauliske rør- og rørføringer, hvor der ønskes en svejset fastgørelse.
Pladen er udført i rustfrit stål materialekvalitet 1.4571 / AISI316Ti og har M6 gevindtilslutning. Vigtige mål for pasform og montageafstande omfatter L1 122 mm og L2 94 mm samt bredde 30 mm og pladetykkelse 5 mm.
Typiske anvendelser
- Svejst monteringspunkt til DIN 3015 del 1 rørholderopbygninger i hydrauliske rør- og rørinstallationer
- Føring af rør, rør og slanger, hvor en svejst baseplade bruges til placering af en rørholder
Varenummer:
SP7/71
Pakkestr.:
0 stk
Min. bestillingsmengde er:
1 stk
Antal rørholdere
1
B
30 mm
Bredde
30 mm
D
12 mm
DIN størrelse
7
G
M6
Gevind
M6
Gevind metrisk
M6
Gruppe Stauff
7
H
6,5 mm
L1
122 mm
L2
94 mm
Længde
122 mm
Materiale
Rustfrit stål
Materialekvalitet
1.4571 / AISI316Ti
Model kode
SP-7-M-W5
Mærke navn
Stauff
S
5 mm
Standard DIN
DIN 3015 part 1
Pakkestr.
0 stk
Strekkode
5704295794389
Bruttovekt
0,15 Kg
Nettovekt
0,15 Kg
Opprinnelsesland
DEU
Intrastat produktkode
39259010
Enkelt svejseplade til påsvejsning på konstruktioner, der giver et fast, gevindskåret monteringspunkt til rørholdermontering i henhold til DIN 3015 del 1. Pladen understøtter én rørholderposition og anvendes som baseelement i hydrauliske rør- og rørføringer, hvor der ønskes en svejset fastgørelse.
Pladen er udført i rustfrit stål materialekvalitet 1.4571 / AISI316Ti og har M6 gevindtilslutning. Vigtige mål for pasform og montageafstande omfatter L1 122 mm og L2 94 mm samt bredde 30 mm og pladetykkelse 5 mm.
Typiske anvendelser
- Svejst monteringspunkt til DIN 3015 del 1 rørholderopbygninger i hydrauliske rør- og rørinstallationer
- Føring af rør, rør og slanger, hvor en svejst baseplade bruges til placering af en rørholder
