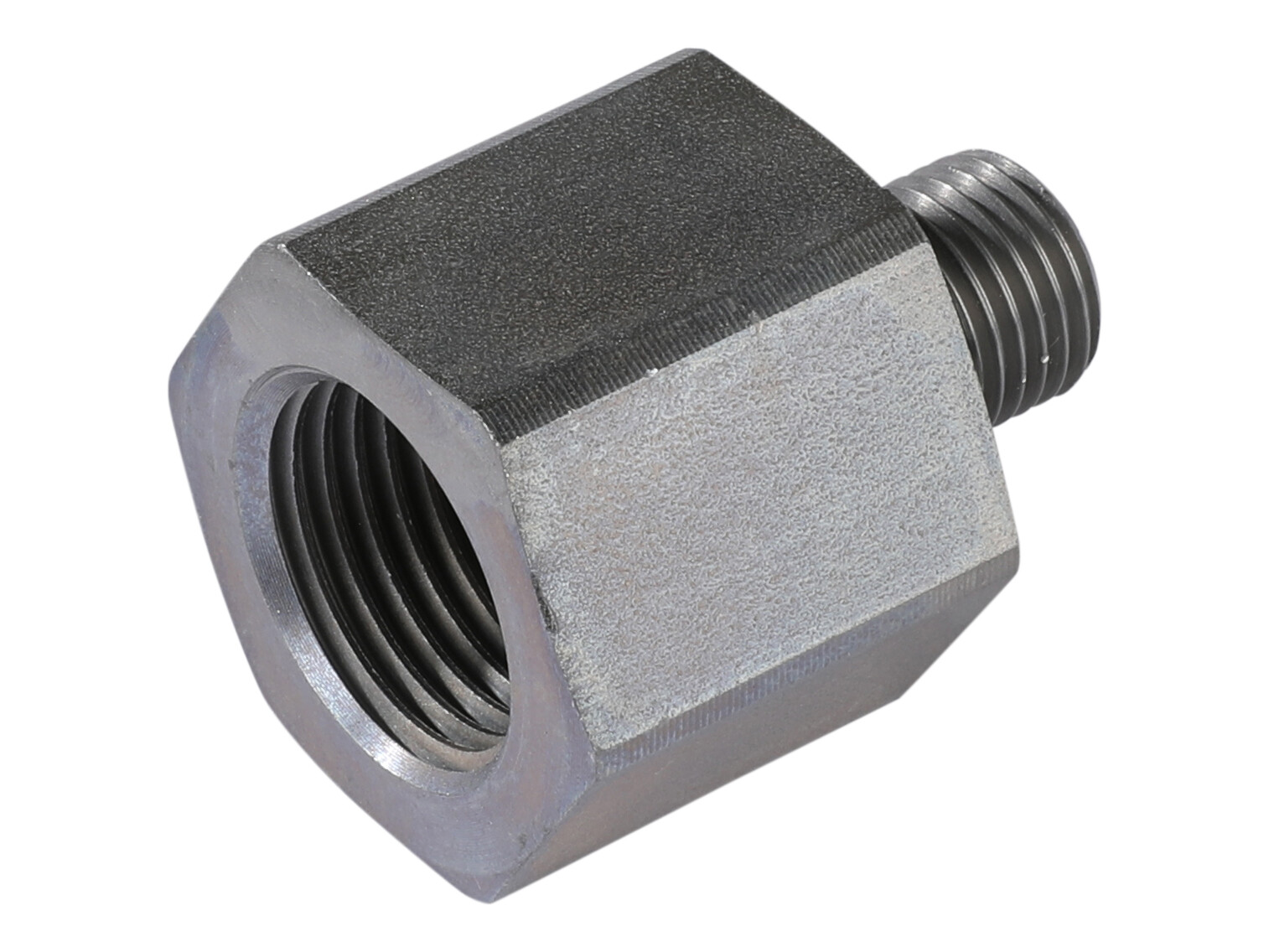

Reduktion - 1/4" BSP x 1/2" BSP indv - WD pakning

Reduktion - 1/4" BSP x 1/2" BSP indv - WD pakning

Gevindreduktion til tilpasning mellem to Whitworth parallelrørgevind (BSPP) i hydraulik- og fluidforbindelser. Reduktionen har G 1/4 udvendigt gevind på den ene side og G 1/2 indvendigt gevind på den anden, så komponenter med forskellige BSPP-gevindstørrelser kan samles.

Tætning sker med en profil-tætningsring med NBR som tætningsmateriale. Overfladen er zinc-nikkel-pletteret, og den kompakte udførelse med samlet længde 40 mm gør den velegnet, hvor der er begrænset plads. Nominelt tryk: 630 bar. Temperaturområde: -35 til +100 °C.

Typiske anvendelser

Tilpasning af BSPP-portstørrelser i hydraulikblokke, ventiler og rørføring
Service og reparation, hvor eksisterende BSPP-porte skal tilpasses en anden BSPP-gevindstørrelse

Varenummer:

RI1/4WD1/2

Pakke str.:

0 stk

Min. bestillingsenhed er:

1 stk

Specifikationer
Dimensioner og forsendelse

5 mm

Gevind indvendig

G 1/2 BSP

Gevind udvendig

G 1/4 BSP

Korrosions resistens

1200 hours salt spray DIN EN ISO 9227

40 mm

20 mm

Længde

40 mm

Materiale

Stål

Model kode

FI-RED-R1/4-WD-R1/2-B-W3

Mærke navn

Stauff

Overfladebehandling

Zink-Nikkel belagt

Pakningsmateriale

NBR

REACH compliant

RoHs compliant

30 mm

Sekskant

30 mm

Sikkerhedsfaktor

Temperatur maks.

+100 °C

Temperatur min.

-35 °C

Thread T1

G 1/4 BSP

Thread T2

G 1/2 BSP

Totallængde

40 mm

Tryk maks.

630 bar

Type

Lang

Vinkel

0 °

12 mm

Pakke str.

0 stk

Stregkode

5704295277004

Brutto vægt

0,11 Kg

Netto vægt

0,11 Kg

Oprindelsesland

DEU

Intrastat varekode

73071110

Produkt information
Målskitse

Typiske anvendelser

Tilpasning af BSPP-portstørrelser i hydraulikblokke, ventiler og rørføring
Service og reparation, hvor eksisterende BSPP-porte skal tilpasses en anden BSPP-gevindstørrelse

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
