Trykbegrænsningsventil SUN T-8A Propstyret

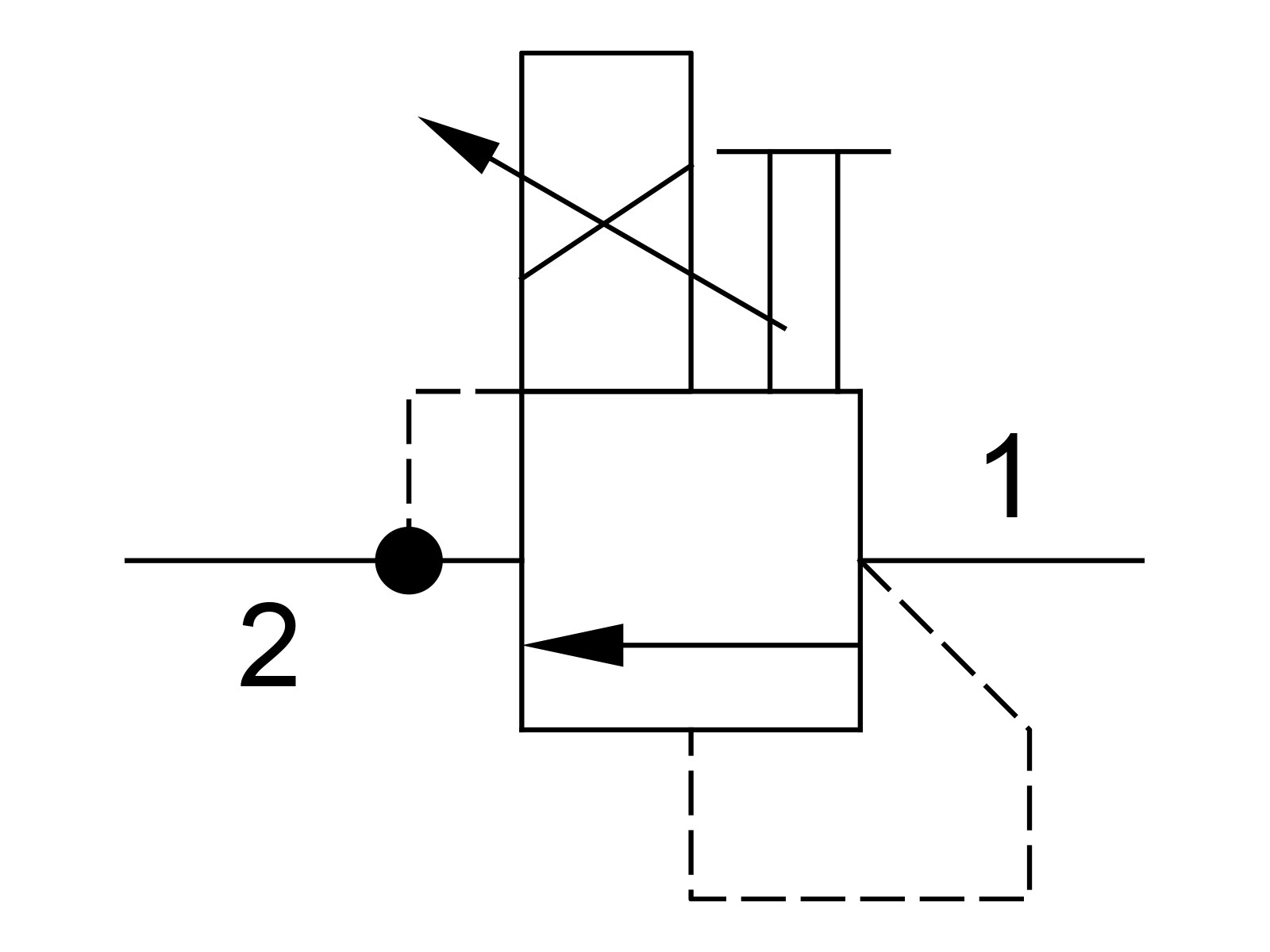

Denne 2-port, pilot-styring, direkte virkende trykaflastningspatron er en elektro-proportionalt styret trykreguleringsventil. Den proportionale kontrol muliggør uendelig, trinløs justerbarhed inden for det valgte trykområde. Når trykket ved port 1 (indgang) er tilstrækkeligt til at overvinde solenoidekræfterne, som bestemmes af det analoge indgangssignal, løftes poppetten og tillader flow fra port 1 til port 2 (udgang). Denne pilotkontrolpatron anvender T-8A cavity, så det kan bruges sammen med Suns hovedventil, trykreguleringskomponenter.

  • Variationen af det analoge indgangssignal til den proportionale solenoid giver en trinløs kontrol af trykket.
  • Denne elektro-proportionale patron anvender Sun T-8A, 2-port cavity, hvilket gør den til det ideelle valg til brug sammen med Suns hovedventilpatroner. Separate pilotledninger elimineres, og kun ét cavity skal bearbejdes for at rumme både kontrol og primær funktion. Bemærk: Alle 2-port pilotkontrolpatroner anvender samme cavity og er fysisk udskiftelige. Funktionalitet er den eneste overvejelse.
  • Alle trykområder vil falde til en indstilling på 0 uden analoge indgangssignaler. Trykområderne angiver ventilens område af acceptabel ydeevne.
  • Bemærk: Hovedventilen skal først installeres med den korrekte momentværdi, hvorefter T-8A pilotkontrolsektionen skal installeres i hovedventilen med den nødvendige momentværdi.
  • For optimal ydeevne bør en forstærker med strømfølsomhed og justerbart dither anvendes. Dither bør kunne justeres mellem 100 - 250 Hz.
  • NOTE: Der er ingen øvre grænse for trykindstillingen, når der bruges M-kontrol. Jo mere kraft du påfører den manuelle overstyring, desto højere bliver det resulterende tryk.
  • Høj pilotkapacitet muliggør drift af større hovedventilkomponenter.
  • Kan operere med tryk op til 350 Bar.
  • Lave lækageniveauer i den lukkede position. (”reseat” sker ved 85% af åbningstrykket.)
  • Spoler er udskiftelige med Suns andre fuld-flow, solenoid styrede ventiler og kan monteres på røret i begge retninger.
  • Inkluderer Suns flydende stiltyperkonstruktion for at minimere muligheden for, at interne dele binder på grund af overdrevent installationsmoment og/eller cavity/patronbearbejdningsvariationer.

Partnumber:
RBAP-MWN

Package size:
0 pcs

Min. order quantity is:
1 pcs
Spole SUN 12VDC DIN-A 22W ID=19.0 L=50,0
Partnumber: 770212
Spole SUN 24VDC DIN-A 22W id=19 L=50mm
Partnumber: 770224
COIL med Deutsch DT04-2P
Partnumber: 770924
Line body T8-A
Partnumber: WFP/S
SUN Controller XMD 9-32VDC
Partnumber: XMD-01
Pakningssæt SUN Serie P T-8A
Partnumber: 990-008-007
P-sats SUN, för ankarrör+ mutter
Partnumber: 990-770-006
Cavity
T-8A

Flow Nominel
1 lpm

Forureningsgrad maks.
15/13/11 - ISO 4406

Materiale
Stål

Mærke navn
Sun Hydraulics

Olieviskositet anbefalet
2,8 - 380 cSt

Pakningsmateriale
NBR

Temperatur maks.
+110 °C

Temperatur min.
-30 °C

Tilspændingsmoment
27 - 33 Nm

Tryk maks.
350 bar

Trykindstilling maks.
350 bar

Trykindstilling min.
35 bar
Package size
0 pcs

Barcode
5715803521946

Gross weight
Kg

Net weight
Kg

Country of origin
usa
