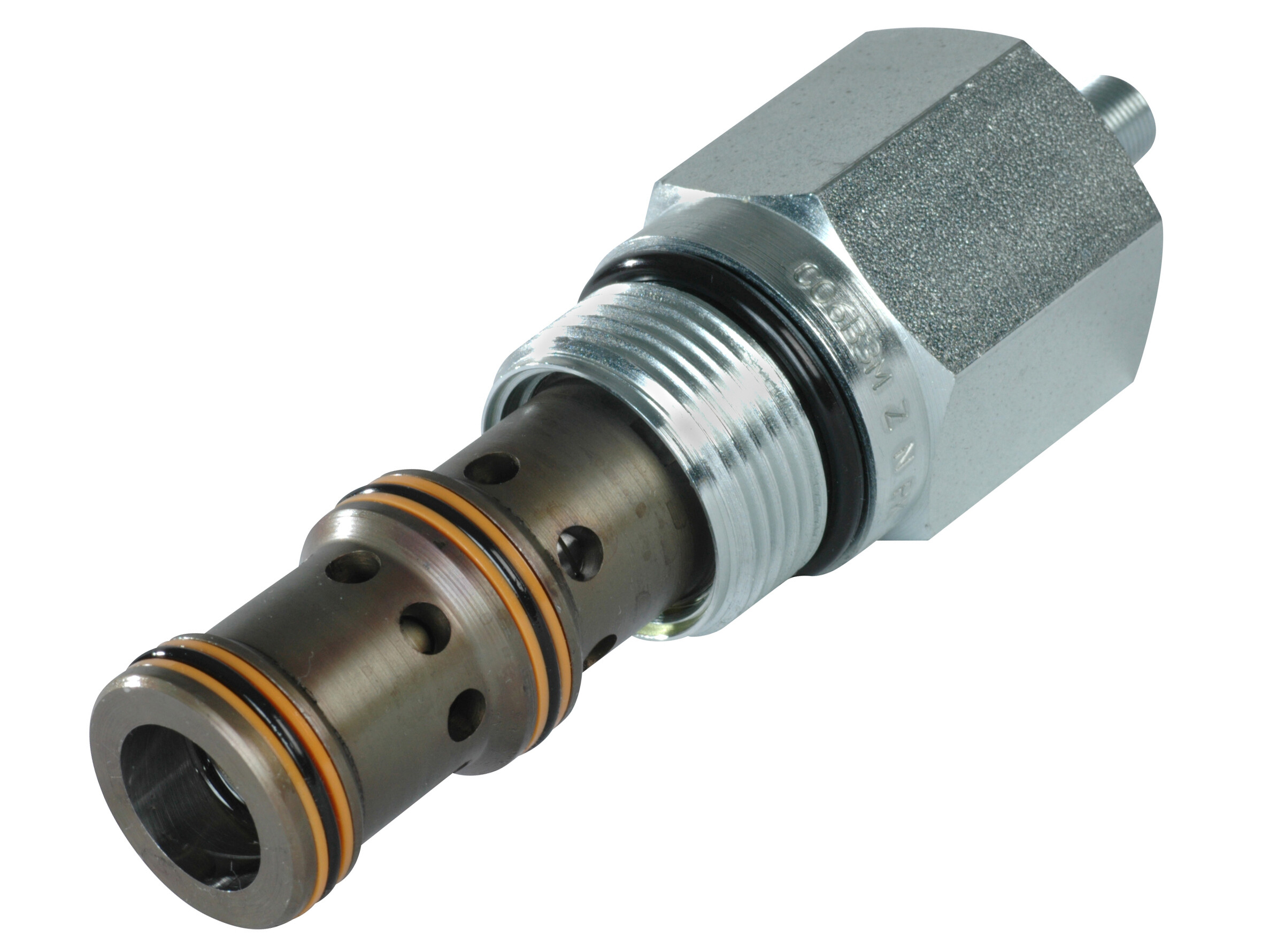

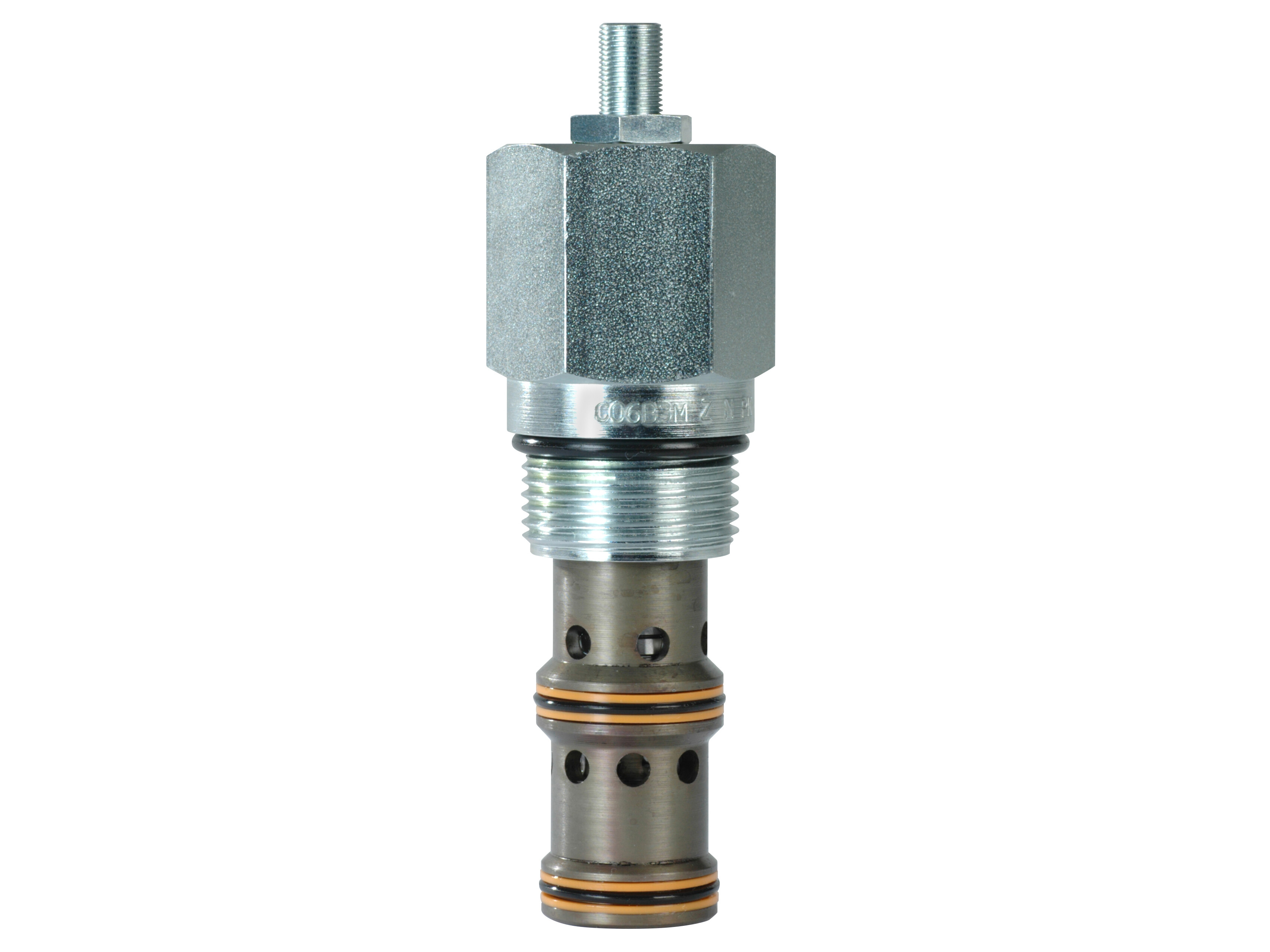

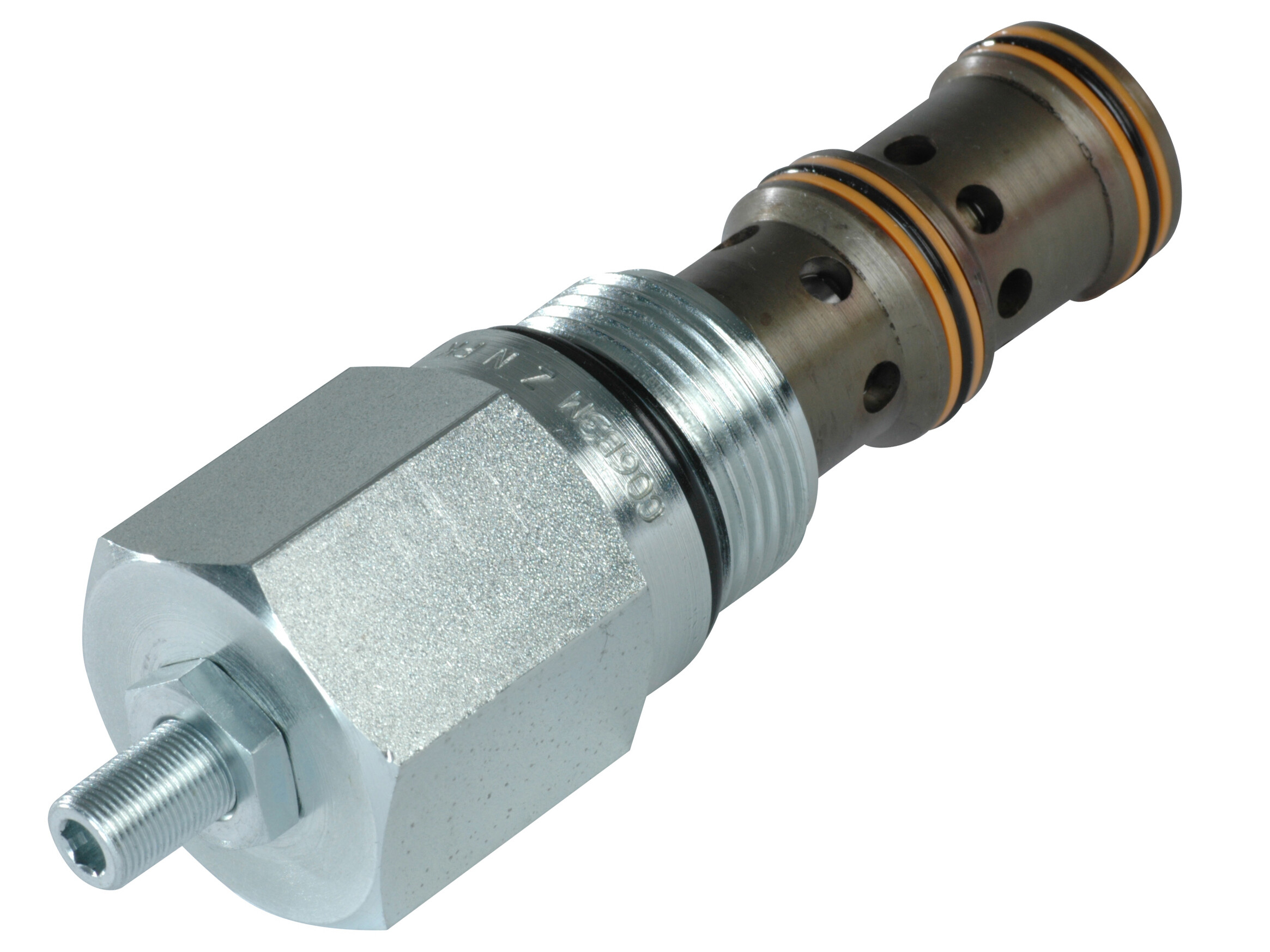

Trykreduktionsventil, Sterling 10-350 bar.

Trykreguleringsventil, Pilotstyret, Spole Type med aflastning. Funktioner

• Maksimalt tryk op til 350 bar.
• Høj flowkapacitet.
• Lav trykstigning/flow karakteristik.
• Spoleventil for god stabilitet.
• Integreret 250 mikron pilotflowfilter.
• Hærdede arbejdende dele for maksimal holdbarhed.Operation
• Anvendelsesnotat

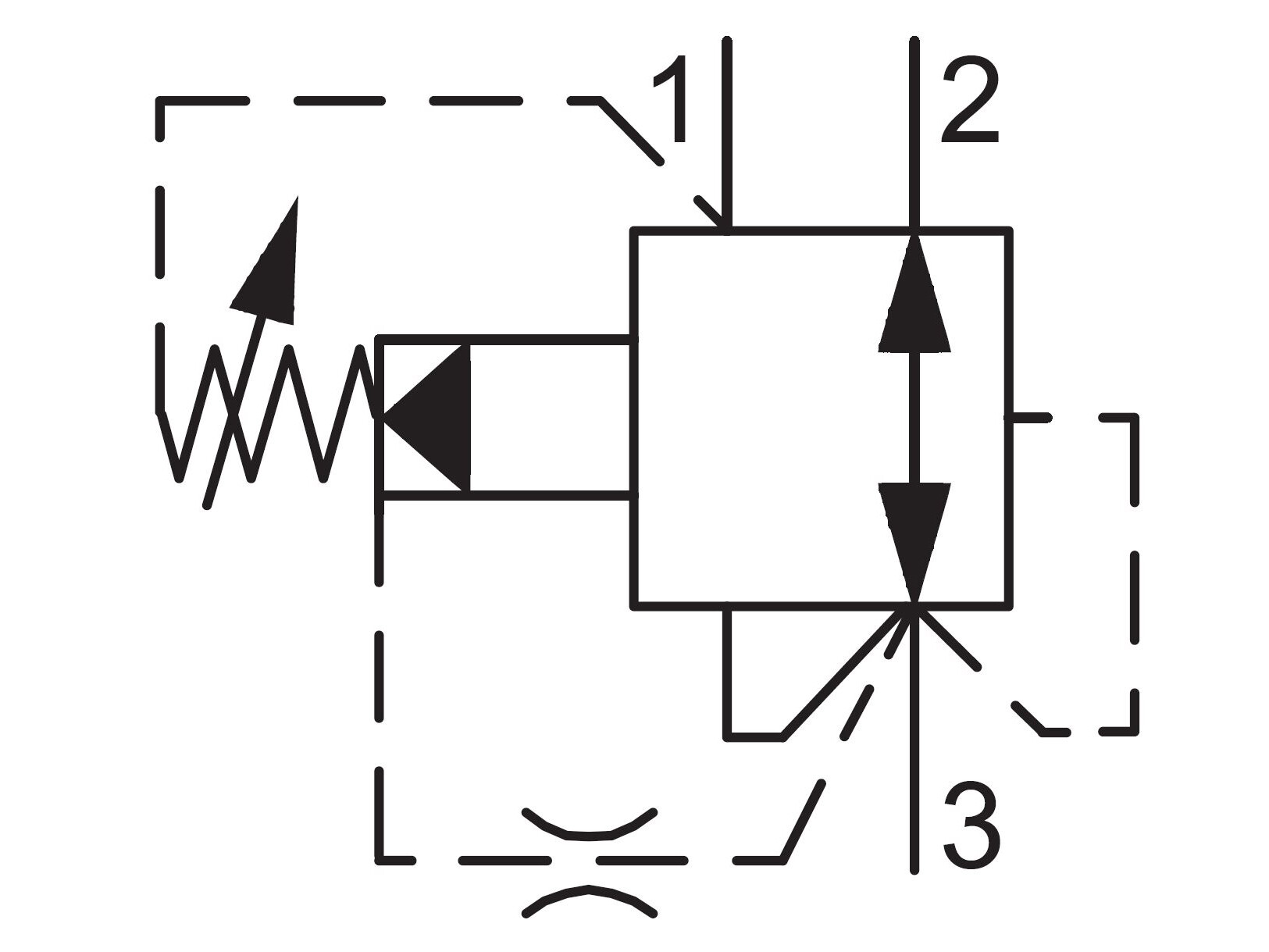

• Den justerbare fjederbelastede kugle i pilotsektionen flyttes ved ventilindstilling af det regulerede udløbstryk, der mærkes gennem en åbning i hovedspolen fra port [3]. Det resulterende pilotflow skaber et trykfald over den fjederbelastede hovedspole, som derefter måler forsyningsflowet fra port [2], og opretholder det regulerede tryk på port [3]. En stigning i det regulerede tryk får spolen til at løfte sig yderligere og fungerer som en service linje aflastningsventil, der lukker forsyningsporten [2] og derefter aflaster til port [1]. Portene [2] og [3] forbliver normalt åbne, når trykket på port [3] er under ventilindstillingen. Modtryk på port [1] tilføjes til ventilindstillingen.
•

• Afløbsledningen skal føres direkte til tanken. Ethvert modtryk i afløbsledningen vil blive tilføjet til det regulerede tryk.
