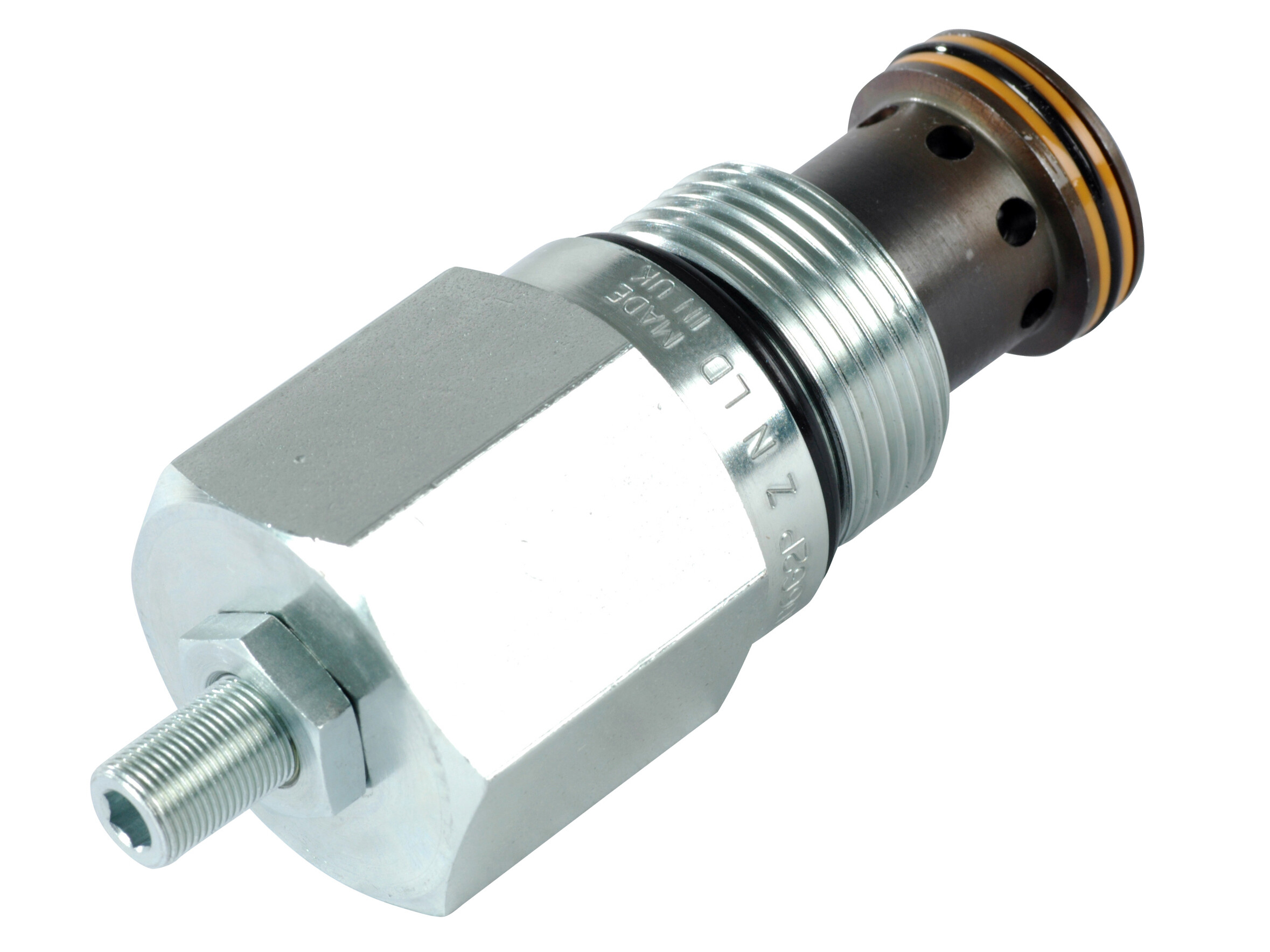

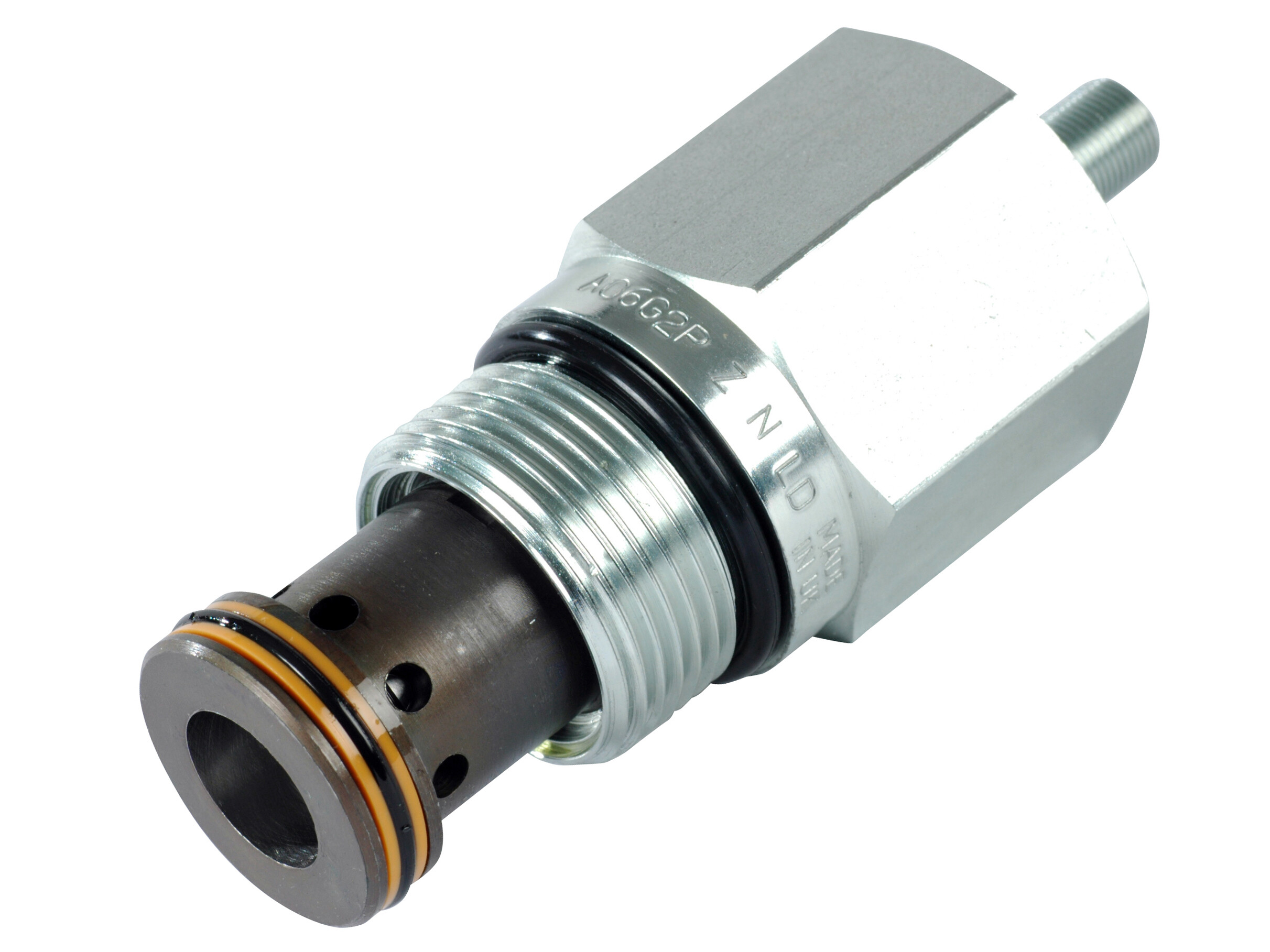

Trykbegr.ventil, Sterling 400LPM 10-420 bar (CAV06-2)

Pilotstyret, Spool Type, Aflastningsventil

  • Meget høj flowkapacitet.
  • Minimal trykvariation med flowændring.
  • Fuld linje modtryk kapacitet, ideel til krydsline aflastningsapplikationer.
  • Integreret 250 mikron pilotflowfilter.
  • Hærdede arbejdende dele for maksimal holdbarhed.



Operation

Den justerbare fjederbelastede kugle i pilotsektionen flyttes ved ventilindstilling af tryk, der mærkes gennem en åbning i hovedspolen fra port [2]. Det resulterende pilotflow skaber et trykfald over den fjederbelastede hovedspole, som derefter åbner for at tillade aflastnings flow til port [1]. Omvendt flow [1] til [2] er blokeret. Modtryk på port [1] tilføjes til ventilindstillingen.

Varenummer:
A06G2PZN

Pakke str.:
0 pcs

Min. bestillingsenhed er:
1 pcs
Ventilblok alu. 1 (CAV06-2)
Varenummer: 575A
Ventilblok stål 1 (CAV06-2)
Varenummer: 575S
Lock cap Sterling
Varenummer: TC1130
Cavity
CAV06-2

Flow Nominel
400 lpm

Forureningsgrad maks.
18/16/13 - ISO 4406

Mærke navn
Hydraspecma

Olieviskositet anbefalet
15 - 50 cSt

Pakningsmateriale
NBR

Tilspændingsmoment
100 Nm

Tryk T maks.
420 bar

Tryk maks.
420 bar

Trykindstilling maks.
420 bar

Trykindstilling min.
10 bar
Pakke str.
0 pcs

Stregkode
5704295930381

Brutto vægt
0,58 Kg

Netto vægt
0,58 Kg

Oprindelsesland
gbr

Intrastat varekode
84812010

Pilotstyret, Spool Type, Aflastningsventil

  • Meget høj flowkapacitet.
  • Minimal trykvariation med flowændring.
  • Fuld linje modtryk kapacitet, ideel til krydsline aflastningsapplikationer.
  • Integreret 250 mikron pilotflowfilter.
  • Hærdede arbejdende dele for maksimal holdbarhed.



Operation

Den justerbare fjederbelastede kugle i pilotsektionen flyttes ved ventilindstilling af tryk, der mærkes gennem en åbning i hovedspolen fra port [2]. Det resulterende pilotflow skaber et trykfald over den fjederbelastede hovedspole, som derefter åbner for at tillade aflastnings flow til port [1]. Omvendt flow [1] til [2] er blokeret. Modtryk på port [1] tilføjes til ventilindstillingen.
