SB-ventil 60l/m 90-350bar 10:1 CB10 HV-1-C-1-E-XXX-B-00

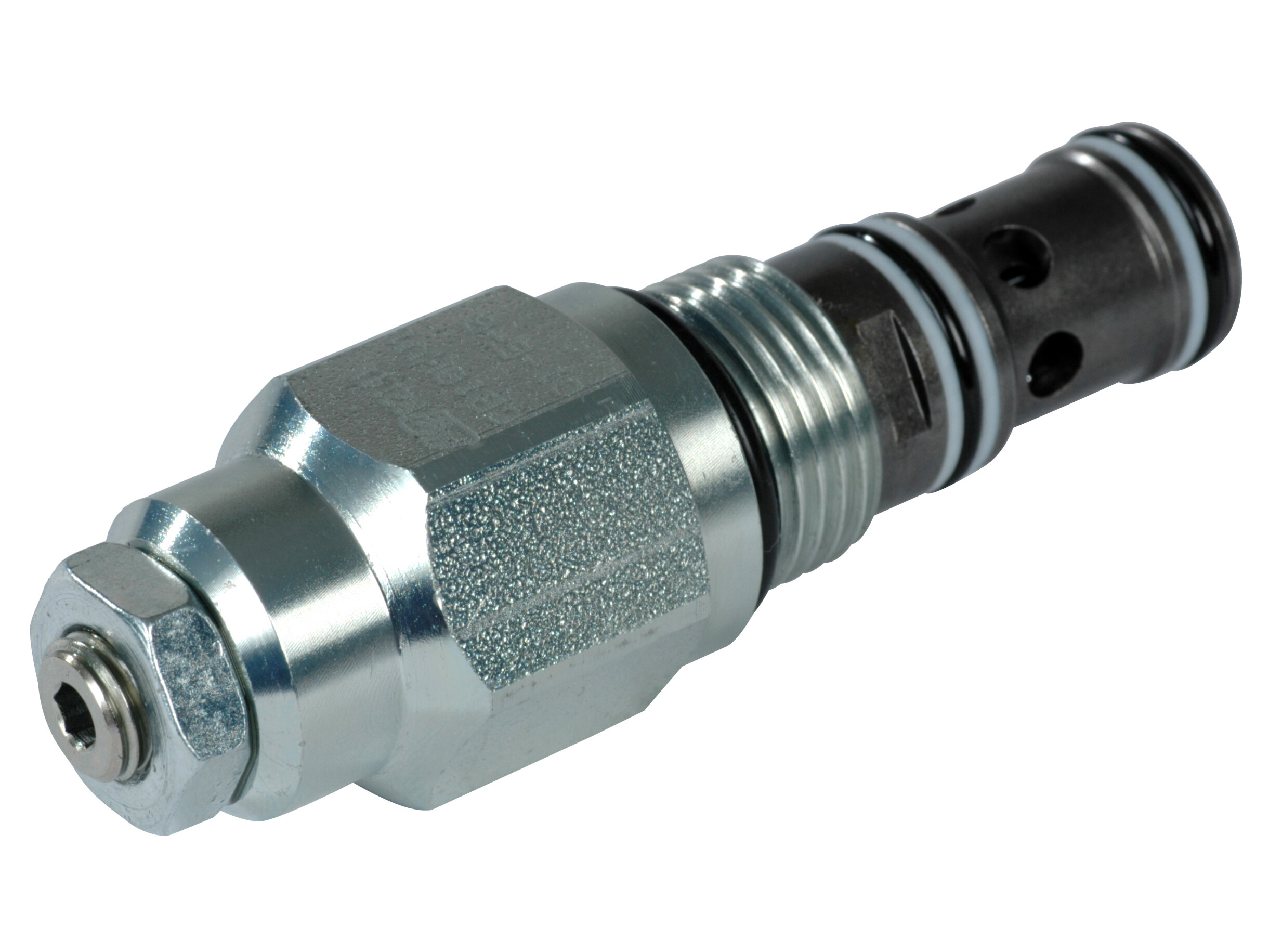

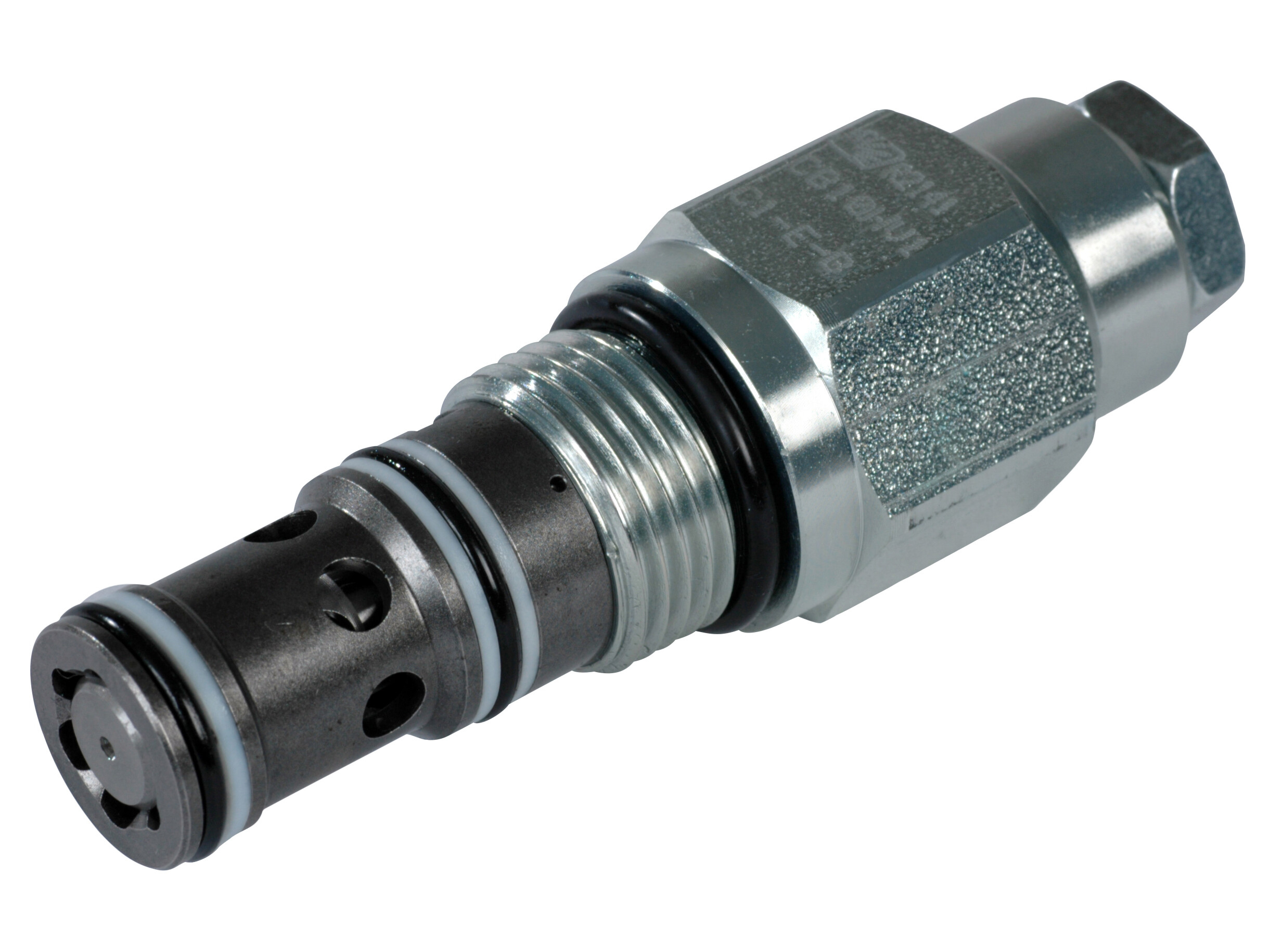

CB10-HV, Hydraulisk Ventileret Ventil
Operation
CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
Artikelnummer:
860102019
Förpackningsstorlek:
0 pcs
Minsta beställningskvantitet:
1 pcs
Brand Name
Danfoss
Cavity
SDC10-3S
Contamination level max.
20/18/14 - ISO 4406
Flow rate nominal LMin
60 lpm
Model code
CB10-HV-1-C-1-E-XXX-B-00
Oil viscocity recommended
12 - 54 cSt
Pilot ratio
10:1
Pressure max.
350 bar
Pressure setting max.
350 bar
Pressure setting min.
90 bar
Sealing material
NBR
Torque tightening
45 - 50 Nm
Pakke str.
0 pcs
Stregkode
5704334370406
Brutto vægt
0,22 Kg
Netto vægt
0,22 Kg
Oprindelsesland
Intrastat varekode
84812010
CB10-HV, Hydraulisk Ventileret Ventil
Operation
CB10-HV: Counterbalance ventil, 10-størrelse, hydraulisk ventileret. Denne ventil er 3-portet, ekstern pilot og med lav lækage. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
